汽车总装线发动机合装作业工装设备

　　这套设备主要应用于乘用车总装车间的底盘合装工段，是整车装配流程里衔接车身输送与动力总成安装的核心工位装备，覆盖从动力总成预装、举升定位到最终扭矩锁付的全工序作业环节，适配承载式车身的SUV、轿车等主流乘用车型的生产节拍需求。整套设备由三部分功能单元构成，分别是负责车身载具输送的滚床单元、承担发动机与变速箱总成举升对位的安装工装单元、完成螺栓自动拧紧的扭力运转机械手单元，三个单元通过地面安装的导轨系统实现工位内的位置协同，无需额外人工转运工件。

　　从安装边界来看，整套设备的地面安装基准采用预埋钢板焊接固定，工位总占地长度适配常规6米节拍段的总装线体宽度，举升单元的最低落位高度与车间地面预埋的地坑深度匹配，最高举升行程覆盖从动力总成预装托盘高度到车身底盘安装点的垂直距离，两侧的导向立柱与线体侧边的安全防护栏预留足够的人员操作通道，不会干涉线体两侧的物料补给路径。设计阶段优先考虑了多车型混线生产的适配性，举升工装的顶部支撑块采用可快换的模块化结构，不同车型的发动机油底壳、变速箱壳体支撑点位置差异，可以通过更换对应规格的支撑块、调整定位销的横向与纵向位置实现快速切换，切换时间控制在单班次换型的十分钟窗口内，无需对整套设备的主体框架做改动。

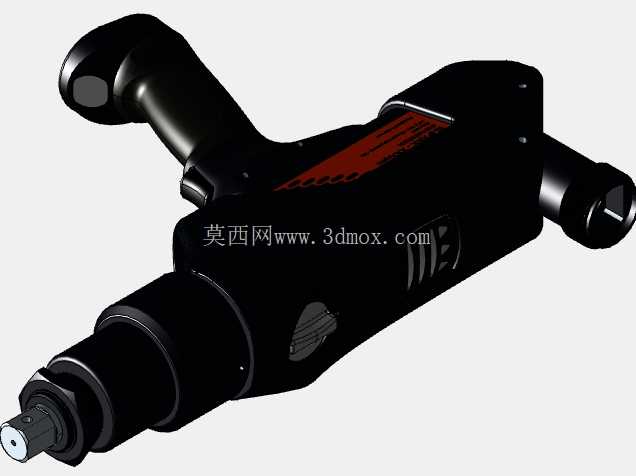

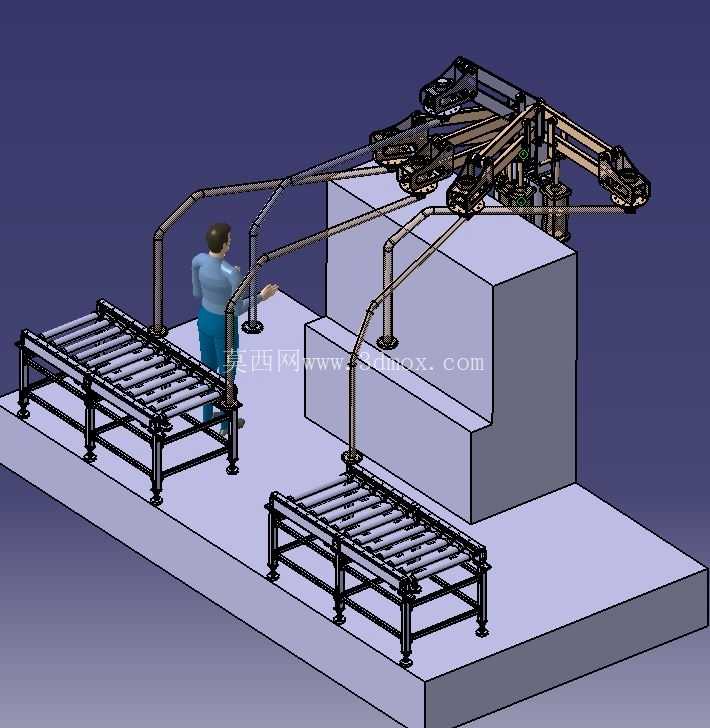

　　扭力运转机械手采用悬挂式的安装结构，导轨固定在工位上方的钢结构桁架上，作业覆盖半径包含整个合装工位的螺栓安装点位置，机械手的末端拧紧轴带有扭矩反馈与角度监测功能，每一颗连接螺栓的拧紧数据都可以实时同步到车间的生产管理系统，避免人工拧紧带来的扭矩不足、漏拧等质量问题。输送单元采用摩擦滚床的驱动形式，相比传统的链条输送，运行过程噪音更低，停位精度可以控制在毫米级，保证车身吊具或者滑橇到达工位后，底盘的安装孔位与下方举升的动力总成定位基准保持同轴，减少对位调整的辅助时间。

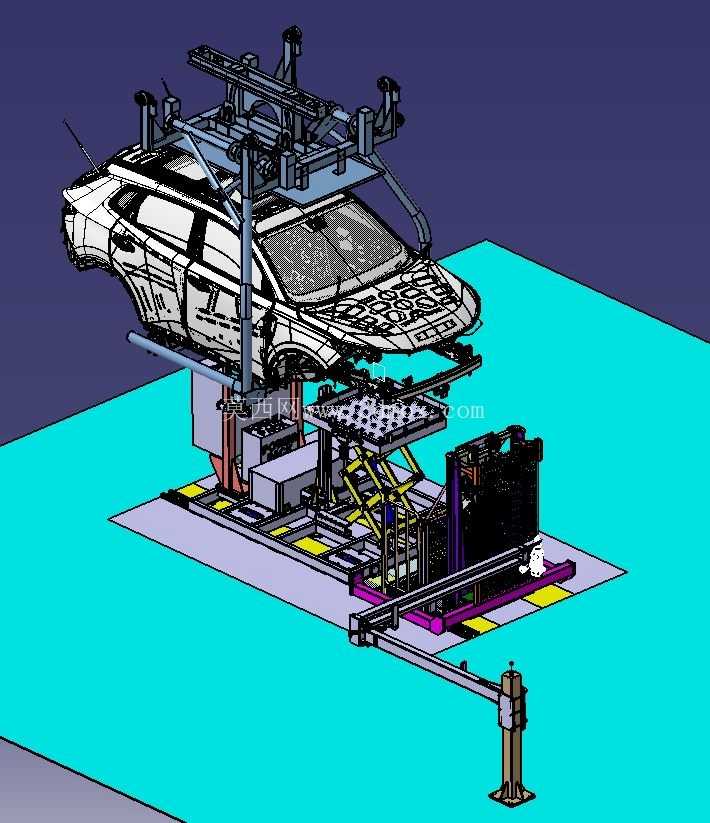

　　设备的安全防护设计覆盖了作业全流程，举升单元的周边设置有安全光栅，人员进入危险作业区域时设备会自动停止举升动作，机械手的运行路径上设置有软限位与硬限位双重保护，避免误操作导致的设备碰撞或者工件损伤。在实际生产场景中，待装配的车身通过输送线到达该工位后被精准锁止在固定位置，下方的举升工装承载已经预装完成的发动机与变速箱总成，沿着垂直导轨平稳上升，过程中通过侧面的导向轮保证举升过程无横向偏移，当总成上升到接近车身底盘安装位置时，工装自带的浮动机构会进行小范围的位置微调，让发动机悬置安装孔、变速箱固定支架孔与车身对应的安装点完全对齐，之后扭力机械手按照预设的拧紧顺序，依次完成各个连接点的螺栓拧紧作业，所有扭矩数据校验合格后，举升工装下降回初始位置，车身被输送单元送往后续的管线连接、加注等下一个工位。整套设备的结构设计充分考虑了车间日常维护的便利性，所有的驱动电机、传动轴承、润滑点都设置在人员易于触及的位置，无需拆解主体结构即可完成日常的保养与易损件更换，导轨表面设置有防尘护罩，避免车间内的灰尘、装配杂物进入导轨副导致的磨损卡滞，延长设备的无故障运行周期，适配汽车制造工厂两班倒或者三班倒的连续生产需求。
