农用简易旋转割草作业部件结构设计

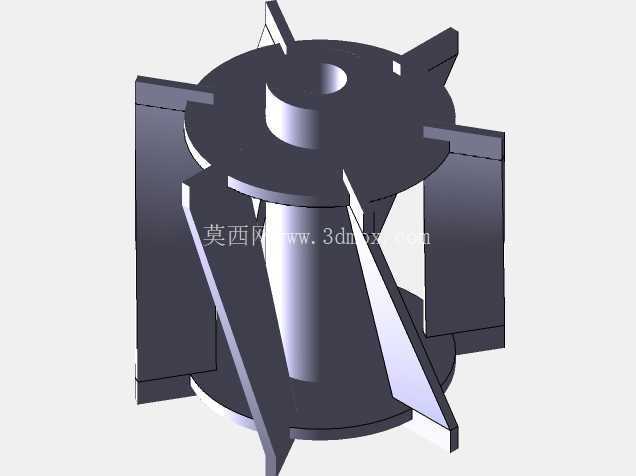

　　这款割草作业部件的设计，最初是针对小面积农田、果园行间除草的轻量化需求展开的，区别于大型乘骑式割草设备的厚重结构，该部件主打轻量挂载、低功耗适配，可匹配小型手扶动力机架、微耕机输出轴，也能适配小型电动植保平台的前端作业接口，解决丘陵地块、大棚边角区域大型除草设备无法进入的作业痛点。从结构逻辑来看，该部件采用中心轮毂加周向均布切割刀片的布局，六片切割刃沿轮毂圆周等角度分布，作业时随中心轴高速旋转，刃口沿旋转切线方向布置，接触杂草时可通过高速冲击实现茎秆切断，相比往复式割草结构，旋转式布局对 tangled 的藤蔓类杂草有更好的适应性，不会轻易出现草茎缠绕卡滞的问题。中心轮毂采用阶梯轴孔设计，上部的凸台结构用于和动力输出轴的轴肩定位，下部的锥面过渡段一方面可以提升轮毂整体的结构刚度，减少高速旋转时的径向跳动，另一方面可以在作业时引导被切断的草屑沿锥面向周侧甩出，避免草屑堆积在轮毂根部缠绕转轴。周向布置的刀片采用直板矩形截面结构，刃口做了斜切处理，刀片根部和轮毂的连接采用一体化衔接设计，没有额外的紧固件连接位点，减少了作业过程中紧固件松动脱落的风险，这种一体化结构也更适合小批量的加工生产，不需要额外做刀片的装配定位工序。

　　从安装边界来看，该部件的中心轴孔直径适配常规小型农机的16mm/20mm标准输出轴，轴孔深度可覆盖30-40mm的轴头插入长度，安装时通过轴端的锁紧螺母压紧轮毂上端面即可完成固定，不需要额外做键槽配合的话也能依靠端面摩擦力传递扭矩，当然如果是大马力动力输出的场景，也可以在轴孔侧壁预留顶丝孔位，加装顶丝强化周向固定，避免高速旋转时出现打滑。整体旋转直径控制在220mm左右，作业幅宽刚好覆盖单垄作物的行间间隙，不会因为幅宽过大刮蹭到作物植株，刀片的外伸长度经过测算，在保证切割半径的同时，预留了足够的抗弯截面模量，碰到田间小土块、低矮作物残茬时不会出现刀片弯折变形的问题。

　　实际作业场景中，该部件的离地间隙可通过挂载机架的调节结构控制在20-50mm区间，既能切断贴地生长的矮生杂草，也不会因为离地过低切削到土壤表层，避免刀片过快磨损，同时减少作业时的扬尘问题。设计过程中特意简化了整体的曲面结构，所有的衔接位置都采用直纹面或者小倒角过渡，没有复杂的异形曲面，不管是采用机加工方式直接加工单体样件，还是采用铸造方式批量生产，都能降低加工难度，减少生产环节的成本投入。刀片的刃口角度设置为30度，兼顾刃口的锋利度和耐用性，角度过小虽然切割更省力但刃口容易崩缺，角度过大则会增加切割阻力，提升动力消耗，30度的刃口角度在旱地除草场景下，单次打磨后的作业时长可以满足8-10小时的连续作业需求。

　　轮毂上下端的圆形端板结构，一方面可以对刀片的上下位置做限位，提升刀片根部的连接强度，另一方面上端板可以阻挡作业时向上飞溅的草屑，避免草屑进入上方的轴承安装位，下端板则可以在部件意外触地时起到支撑防护作用，避免刀片直接撞击地面造成卷刃。在动平衡调校方面，六片刀片采用等重设计，周向分布的角度误差控制在0.5度以内，高速旋转时的径向跳动量可以控制在0.2mm以内，不会因为动平衡问题导致机架出现异常振动，降低操作人员的手持作业疲劳感，也能延长动力端轴承的使用寿命。和传统的两刀片、四刀片割草盘相比，六刀片的布局可以在相同转速下提升单位时间内的切割频次，相同作业速度下的草茎切断率更高，不会出现漏割的情况，尤其是针对密度较高的狗牙根、牛筋草等恶性杂草，也能实现顺畅切割，不会出现草茎被打倒但没切断的情况。
