CSK12PP单向离合器轴承三维结构设计

在轻工机械、纺织设备、小型输送线以及电动执行机构的传动链设计中，单向止回、反向锁止的功能需求十分常见，这类场景下常规深沟球轴承仅能承担径向支撑作用，无法实现动力的单向传递与反向锁止，而CSK12PP型单向离合器轴承正是为这类集成化需求开发的零部件，它将滚动轴承的支撑功能与单向离合器的离合功能整合为一体，大幅缩减了传动机构的轴向安装空间，减少了分体式结构的装配误差累积。

从实际工况适配来看，这类单向轴承常被用在需要防止逆转的传动节点，比如小型包装设备的送料辊轴端、健身器材的阻尼传动端、电动自行车的中置传动副、印刷机械的进纸辊定位端，在这些场景中，动力输入方向的扭矩可以通过轴承内部的楔紧结构顺畅传递到输出端，一旦输入侧动力中断或者出现反向扭矩趋势，内部的楔块会立刻卡紧内外圈滚道，阻止轴系反向转动，既可以避免传动机构逆转带来的物料错位、设备卡滞，也能在部分场景下实现超越离合的功能，即当输出端转速超过输入端时，离合结构自动脱开，避免动力反拖损伤驱动端部件。

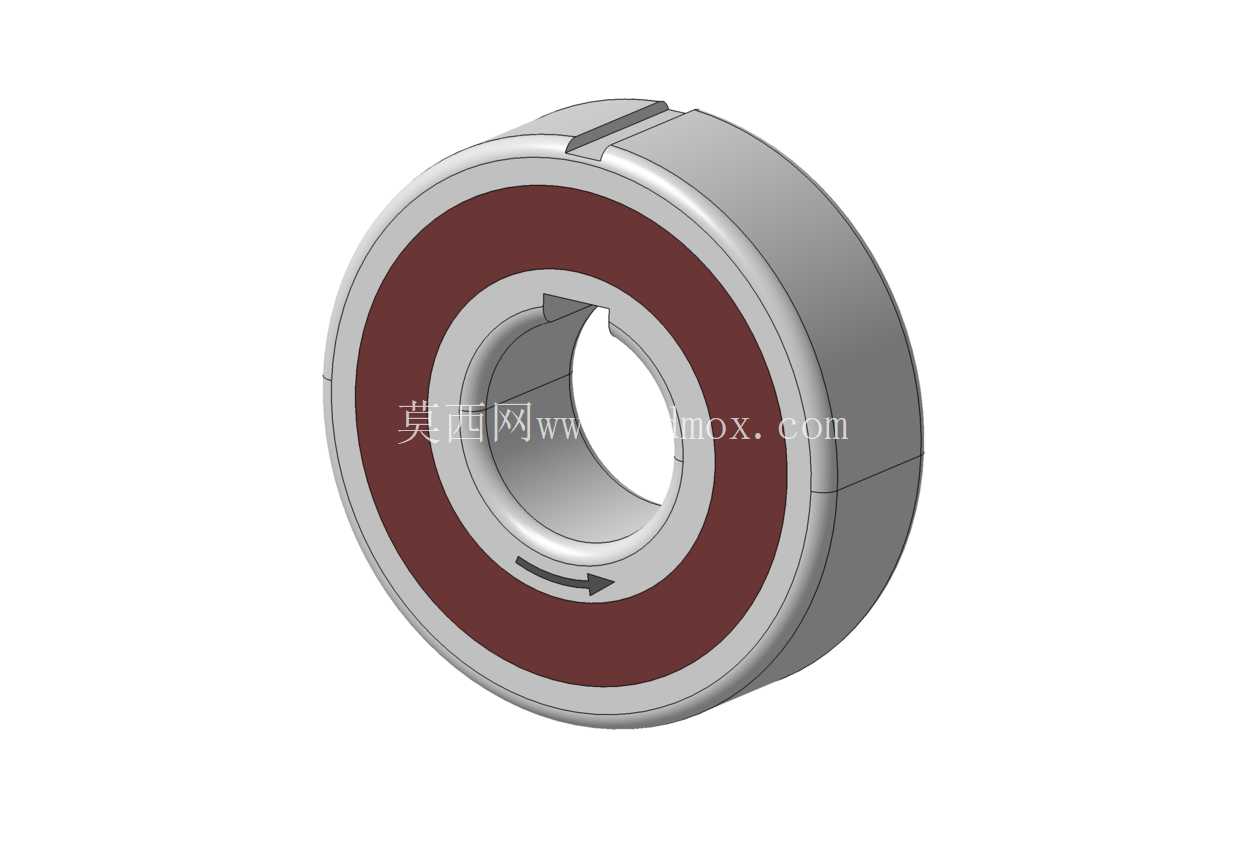

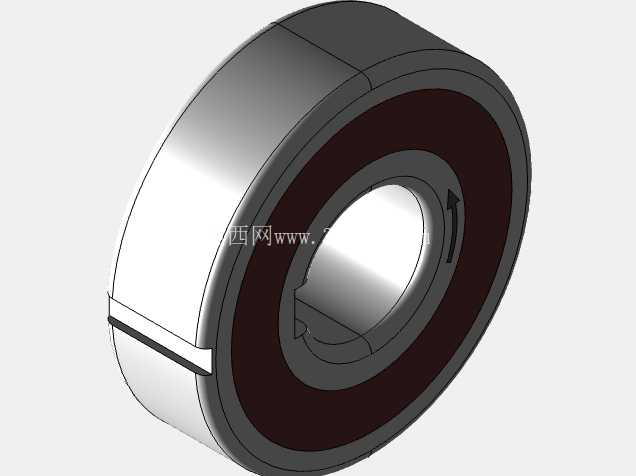

从结构设计逻辑来看，这款轴承的内外圈采用与标准微型球轴承相近的轮廓尺寸，外圈带有定位卡槽，用于安装时与轴承座孔实现周向防转，避免外圈在锁止工况下出现跟转；内圈开有键槽，可通过平键与传动轴实现周向固定，保证扭矩传递的可靠性。内部集成了保持架、滚动钢球以及单向楔紧组件，两侧的PP密封结构采用丁腈橡胶材质，既可以阻挡外部粉尘、切削液、水汽进入轴承内部磨损滚道与楔块，也能防止内部填充的润滑脂泄漏，实现长期免维护的使用效果。设计过程中需要重点保证楔块与内外圈滚道的接触角度匹配，角度过小会导致锁止时楔块打滑无法传递额定扭矩，角度过大则会出现楔块卡滞无法顺利脱开，造成正常传动时的磨损加剧；同时滚道的表面硬度、粗糙度需要满足高频楔紧接触的疲劳强度要求，通常内外圈滚道会采用轴承钢淬火处理，表面硬度控制在HRC60-64，粗糙度达到Ra0.8以下，保证长期楔紧动作下的接触寿命。

从安装边界与尺寸适配角度，这款轴承的内孔、外径、宽度尺寸与同系列标准深沟球轴承具备互换性，设计选型时无需改动原有轴承座与轴的安装尺寸，即可直接替换原有支撑轴承，额外获得单向锁止的功能，这对于现有设备的改造升级十分友好。安装过程中需要重点注意压装受力面的选择，压装内圈时受力点只能作用在内圈端面，压装外圈时受力点只能作用在外圈端面，禁止通过滚动体传递压装力，否则会造成滚道压伤、楔块错位，直接导致轴承功能失效。同时安装时需要确认轴承的锁止方向与设备所需的止逆方向一致，轴承端面的箭头标识即为自由转动方向，反向即为锁止方向，一旦装反会直接导致传动功能失效。轴与内孔的配合通常选用k6过渡配合，轴承座与外圈的配合选用J7过渡配合，既可以保证周向固定的可靠性，也不会因为配合过紧导致轴承径向游隙过小，出现运转卡滞、温升过高的问题。

在三维建模过程中，需要准确还原内圈键槽的尺寸公差、外圈卡槽的位置与深度、密封件的唇边结构，以及内部楔块的轮廓与安装角度，这样搭建出的三维模型在进行整机虚拟装配时，可以准确验证安装间隙、传动干涉问题，也能通过模型导出的工程图直接用于零部件的加工检验与装配指导。对于需要做机构运动仿真的场景，模型中预留的楔块运动自由度可以帮助工程师模拟单向锁止、超越离合的动作过程，验证不同转速、扭矩工况下的机构动作逻辑，提前发现设计中存在的传动匹配问题，减少物理样机的试错成本。
