异型多安装位机械连接支座结构设计

这类异型连接支座在工业传动、管线布设、小型动力单元挂载场景中应用十分广泛，区别于标准型材支座的统一安装规格，该结构针对非规则安装面的设备挂载需求做了定向适配，能够同时满足轴向穿装、侧向铰接、多点位固定的复合连接需求，在紧凑安装空间内替代多组独立连接件的组合方案，减少装配累计误差。从实际使用场景来看，这类构件常出现在小型动力传输单元的机架连接处、液压管路的终端固定位、或是轻型操作机构的摆动支撑点，需要同时承受轴向的管件穿装载荷、侧方挂载件的静载荷，以及机构动作时带来的周期性交变冲击力，因此结构上做了多处针对性的强度补强。

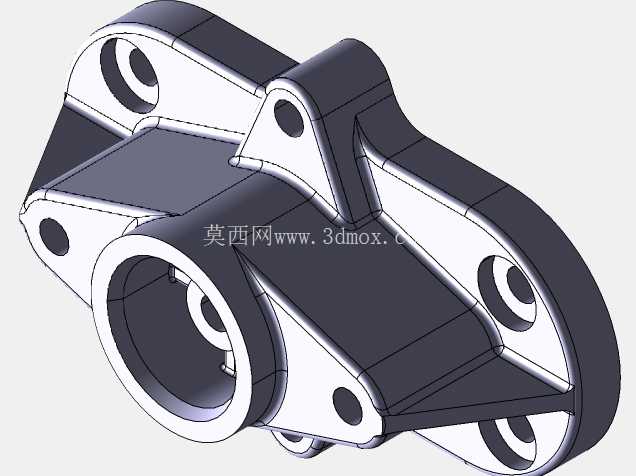

主体结构采用一体化铸造成型的基体设计，核心的轴向通孔为大直径穿装通道，孔壁做了等厚设计，能够容纳对应规格的轴类零件或是管路穿过，孔的两端预留了环形贴合面，可配合端盖、密封件实现轴向定位，避免穿装部件出现轴向窜动。通孔外侧的基体做了不等厚的壁厚设计，在载荷传递的主路径上保留了足够的壁厚，非主要承力区域做了适度的材料去除，在保证整体刚性的前提下控制构件自重，避免不必要的材料浪费。基体上分布的多组安装孔位做了差异化设计：其中两组带凸台的同轴通孔用于主安装面的螺栓固定，凸台结构能够增加孔位局部的接触强度，避免螺栓锁紧时出现基体局部压溃；侧方伸出的带孔耳板用于铰接联动部件，耳板与基体的连接处做了大圆角过渡，分散铰接点摆动时产生的应力集中，防止长期交变载荷下出现根部断裂；其余分布在基体不同平面的小孔位用于辅助固定线束、卡扣等小型附属零件，满足集成化安装的需求。

设计过程中首先明确了安装边界的约束条件：主安装面的贴合轮廓适配设备机架的非规则安装面，所有固定孔位的中心距严格匹配机架上的预留螺纹孔位置，避免出现安装干涉；轴向通孔的中心高度与对接部件的轴心高度保持一致，保证穿装后轴类零件或管路的同轴度，减少额外的偏心载荷。外形轮廓上所有的棱边都做了圆角处理，既避免铸造过程中出现应力集中导致的成型缺陷，也能防止装配过程中锐边划伤操作人员或是配套管线。构件的整体外轮廓尺寸控制在紧凑区间内，安装时不需要对周边原有部件做位置调整，可直接替换原有老旧的拼接式连接结构，降低现场改造的工作量。

从受力传递路径来看，轴向穿装部件的载荷通过通孔内壁传递到整个基体，再通过主安装面的两个凸台孔位分散传递到设备机架上；侧方耳板承受的铰接载荷通过耳板与基体连接的加强筋结构分散到基体主承力区域，避免耳板单独受力出现变形。基体表面的加强筋布局顺着主应力方向布置，没有出现多余的结构凸起，既保证了载荷传递的顺畅，也让构件的外表面更平整，减少积尘积液的死角，适配多粉尘、有少量喷淋的工业现场使用环境。安装时需要先将轴向穿装的部件预装到通孔内，再通过主安装孔位将整个支座固定到机架上，最后再连接侧方耳板的铰接部件，整个装配流程不需要特殊工装，使用常规内六角螺栓即可完成锁紧，后期维护拆卸也十分便捷，不需要拆解周边的其他关联部件就能完成支座的更换。
