机加工用聚晶金刚石精密镗削刀具结构

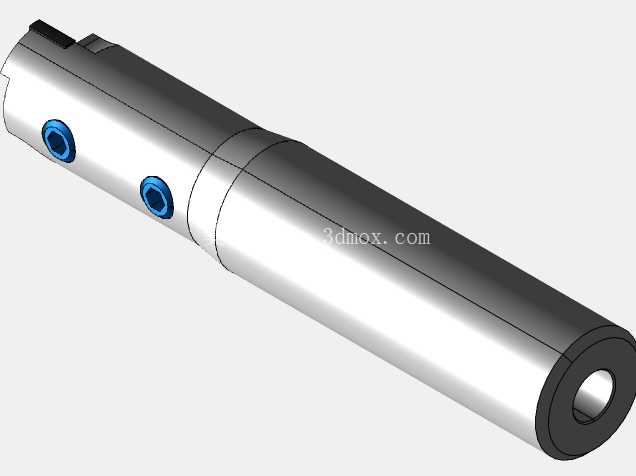

　　这款PCD材质的镗削刀具，主要面向有色金属、非金属硬脆材料的精密内孔加工场景，在汽车发动机缸体孔系加工、3C产品铝合金结构件精镗、亚克力等非金属构件内孔成型工序中应用广泛，相比传统硬质合金刀具，其切削刃口的金刚石材质具备极高的硬度与耐磨性，能在高速切削工况下长期保持刃口锋利度，大幅减少换刀频次，稳定保障批量加工的尺寸一致性。从结构设计来看，刀体采用整体合金结构钢调质处理，整体为长轴类阶梯构型，尾部为等直径圆柱装夹段，可适配标准ER夹头、液压刀柄等主流机床装夹结构，装夹段的外径公差严格控制在h6精度区间，装夹后径向跳动可控制在0.002mm以内，满足高速精镗的动平衡要求。

　　刀体中部设置两个径向锁紧螺孔，配套内六角紧定螺钉，可在装入加长刀杆时实现径向顶紧，避免高速切削过程中刀具出现窜动，螺孔位置经过受力仿真校核，顶紧力作用点位于刀体刚性最优的实心段，不会因顶紧力造成刀体微变形影响刃口位置精度。刀体前端为切削工作段，PCD刀片通过高频钎焊固定在刀体前端的刀槽内，刀片焊接前经过刃口钝化处理，刃口圆弧半径控制在0.001mm以内，可实现镜面级切削表面质量，加工铝合金内孔时表面粗糙度可稳定达到Ra0.4以下。

　　刀体内部设计有贯通式冷却孔，可从刀柄端接入高压切削液，直接喷射到切削刃与工件接触区域，及时带走切削产生的热量，同时冲除切屑，避免切屑刮伤已加工表面，冷却孔的出口角度经过优化，正对切削刃的前刀面位置，冷却与排屑效率比侧向冷却结构提升40%以上。从安装边界来看，刀具总长可适配加工中心、数控车床的内孔加工行程，装夹段长度满足标准刀柄的最小夹持深度要求，前端切削段的直径小于被加工内孔的最小直径，避免进刀过程中刀体与工件孔壁发生刮碰，刀具的动平衡等级达到G2.5标准，可在8000r/min的最高转速下稳定运行，不会出现明显振动影响加工质量。

　　在实际选型应用中，这款刀具可根据被加工孔的直径、深度要求调整刀片伸出量，配合机床的径向进给补偿功能，可实现IT5级精度的内孔加工，针对不同加工材料的特性，可调整刀片的前角、后角参数，加工铝合金时采用大前角设计降低切削阻力，加工硬质石墨、陶瓷等硬脆材料时适当减小前角提升刃口抗冲击性能。刀体表面做了发黑防锈处理，可在车间存储、使用过程中抵御切削液、水汽的腐蚀，长期使用不会出现锈蚀影响装夹精度，紧定螺钉采用高强度合金钢材质，反复松紧不会出现滑牙、变形问题，保障刀具装夹的可靠性。
