重载包装件手动杠杆举升作业构件

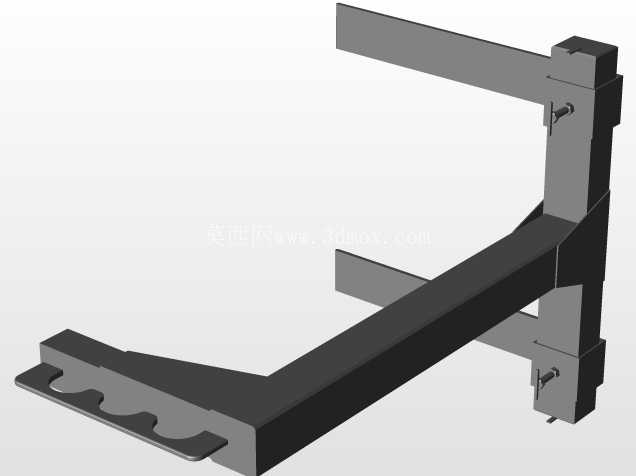

　　在包装车间的末端码垛、拆包返修工位，经常会遇到30kg到100kg区间的已包装重型工件，这类工件既达不到叉车作业的最小载重阈值，又远超人工徒手搬抬的安全负重上限，常规的悬臂吊占用通道空间过大，电动葫芦又需要布设供电线路与承重梁，对于零散分布的临时作业点适配性很差，这款杠杆式举升构件就是针对这类场景设计的手动作业工装。从结构设计逻辑来看，整个构件采用了等强度矩形截面的杠杆主体，没有多余的镂空或装饰性结构，主体的截面尺寸经过载荷校核，在100kg额定载荷下的最大挠度控制在1.2mm以内，避免举升过程中出现构件形变导致的工件滑落。

　　杠杆的支点位置经过反复测算，动力臂与阻力臂的比值设定为3.2:1，操作人员在动力端施加35kg以内的下压力，就可以平稳抬起阻力端100kg的重物，符合成年男性操作人员的持续施力舒适区间，长时间作业也不会造成肌肉劳损。考虑到包装件的外形多为规整的长方体纸箱或木箱，举升端的接触平面做了2mm深度的防滑滚花纹理，不需要额外加装吊具或吸盘，直接将举升端伸入包装件底部的托盘间隙，就可以完成抬升动作，作业准备时间比常规吊具缩短70%以上。安装边界方面，整个构件的底座采用螺栓固定的方式与车间地面或现有工作台面连接，固定孔位采用长圆孔设计，可以在安装时调整50mm范围内的水平位置，抵消地面预埋螺栓的位置误差，不需要二次打孔返工。

　　构件的整体横向占用宽度仅为180mm，纵向作业半径覆盖支点前方600mm的范围，在狭窄的包装线通道内也可以布置，不会阻碍人员和手动液压车的正常通行。实际作业过程中，操作人员只需要站在杠杆的动力端一侧，单手扶住包装件保持平衡，另一只手下压杠杆手柄就可以将重物抬升最高280mm的高度，这个高度刚好匹配托盘堆叠、更换包装底托、垫入防潮层等常见作业的高度需求，不需要将重物抬升到过高位置，减少了高空坠物的安全风险。杠杆的铰接支点采用自润滑铜套，不需要定期加注润滑脂，在包装车间多粉尘的环境下也可以保持长期顺畅转动，不会出现卡滞问题。

　　构件的所有棱角位置都做了R3的圆角处理，避免作业过程中剐蹭包装件表面或刮伤操作人员的工作服，细节设计完全贴合车间实际作业的安全要求。不同于电动举升设备需要定期检查电路、电池状态，这款纯机械结构的杠杆举升构件几乎没有维护成本，日常只需要检查固定螺栓的紧固状态就可以持续使用，对于生产节拍不高、作业点分散的中小批量包装车间来说，是性价比极高的辅助作业工装。在设计建模过程中，特意将杠杆主体的受力路径做了连续化处理，没有出现截面突变的位置，避免应力集中导致的构件断裂风险，所有焊接位置都标注了连续角焊缝的焊脚尺寸要求，生产加工时不需要额外做工艺补充就可以直接下料焊接。
