汉密尔顿保释式挂钩耦合器结构设计

在车间物料转运、重型工装夹具装夹的日常作业场景里，这类保释式挂钩耦合器的出镜率一直不低，很多一线结构设计人员在做推车牵引、夹具快锁结构选型时，都会优先考虑这类成熟的耦合结构。不同于普通的固定式挂钩，这款耦合器的核心设计逻辑是兼顾连接可靠性与快速脱开的操作便捷性，在需要频繁挂接、脱开的工位上，能大幅降低操作人员的动作幅度，减少重复操作带来的疲劳感。

从实际使用场景来看，这类耦合器最常装配在工业推车的牵引端，以及大型焊接夹具、装配夹具的快速锁紧工位：在车间跨区域转运物料时，多台推车串联牵引依靠的就是这类挂钩实现快速连接，不需要额外工具就能完成挂接，行进过程中挂钩的自锁结构能避免颠簸导致的意外脱开，到达指定位置后只需要扳动解锁拨片就能快速脱开牵引连接，不需要额外拧动螺栓或者插拔插销，在转运频次高的生产车间里，这类结构能让物料转运的效率提升不少。而在大型工装夹具上，这类挂钩常被用作盖板、活动压块的快速锁紧件，相比传统的螺栓压紧结构，挂钩锁紧的操作行程更短，锁紧力稳定，不需要操作人员使用扳手等工具，徒手就能完成锁紧与解锁动作，在需要频繁开合夹具的焊接、装配工位上，能有效减少辅助作业时间。

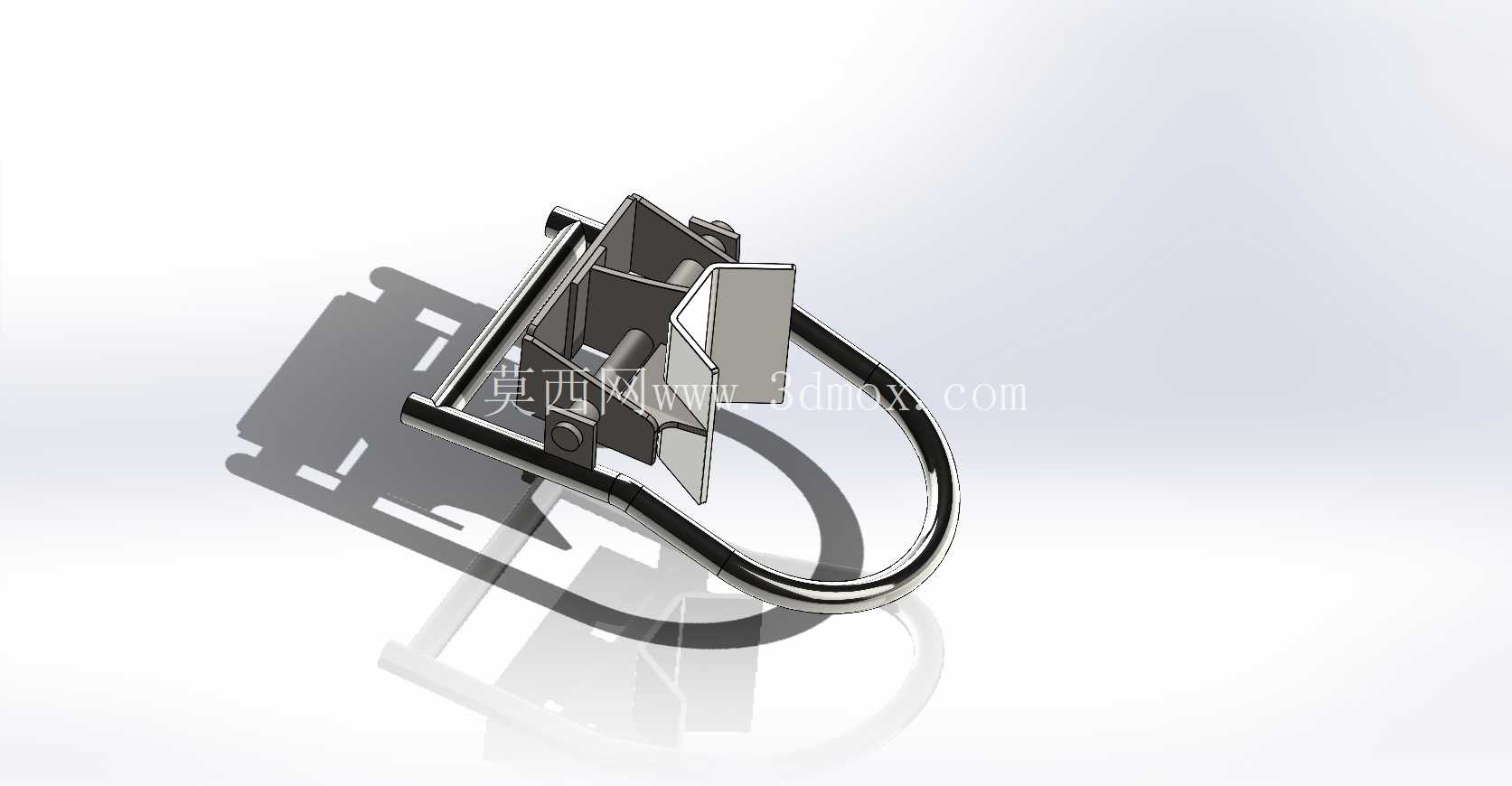

从结构设计的角度拆解这款耦合器，整体采用了冲压钣金件与机加工销轴结合的装配结构，挂钩主体采用弯制成型的金属圆钢作为受力主体，圆弧过渡的挂钩轮廓能避免挂接时对配合件的表面造成刮擦，同时圆钢的截面形状在承受纵向拉力时受力均匀，不会出现应力集中的薄弱点。挂钩的锁紧机构采用了重力自锁加弹簧复位的组合设计，当挂接件压入挂钩开口时，会顶开内部的锁舌，待挂接件完全进入挂钩内腔后，锁舌在弹簧力作用下自动复位，封住挂钩的开口位置，此时除非主动扳动解锁拨片带动锁舌抬起，否则无论挂钩承受多大的纵向拉力，锁舌都不会自行打开，从结构原理上杜绝了意外脱开的风险。解锁拨片的位置设计在挂钩的侧上方，操作人员站在操作位伸手就能触碰到，拨片的操作力经过杠杆比放大，只需要很小的扳动力就能带动锁舌抬起完成解锁，即便是戴着手套操作也不会出现打滑的问题。

在安装边界与尺寸适配方面，这款耦合器的底座采用平板式安装结构，底座上预留了两个对称的安装孔位，可以通过螺栓直接固定在推车的牵引梁或者夹具的安装基座上，安装面做了铣平处理，能保证安装后挂钩的位置精度，避免出现挂接对位不准的问题。挂钩的开口尺寸经过适配设计，刚好能匹配常用的牵引销、挂接杆直径，挂接后配合间隙控制在合理范围内，既不会因为间隙过大导致行进过程中出现撞击异响，也不会因为间隙过小导致挂接对位困难。挂钩的整体外形尺寸紧凑，安装后突出安装面的距离经过优化，不会在推车行进或者夹具开合过程中与周边的结构件发生干涉，在狭窄的车间通道内转运物料时，也不会因为挂钩突出过多刮碰到周边的物料或者设备。

从受力特性来看，这款耦合器的受力路径经过专门优化，挂接后的拉力会通过挂钩主体直接传递到安装底座上，锁舌只起到封闭开口的作用，不承受主要的拉力载荷，这种设计能大幅提升锁舌的使用寿命，避免长期受力导致锁舌变形失效。所有铰接位置都采用了耐磨衬套与销轴配合的结构，长期反复开合使用也不会出现铰接位置磨损松旷的问题，维护时只需要定期在铰接位置加注少量润滑脂就能保证操作顺畅，不需要频繁更换易损件。在表面处理方面，整体采用了镀锌钝化的处理工艺，能适应车间内多油污、多粉尘的使用环境，不会轻易出现锈蚀卡滞的问题，即便在潮湿的焊接车间或者有少量切削液的机加工车间里使用，也能保证长期稳定的动作可靠性。
