弹簧式折叠塑料夹三维结构设计

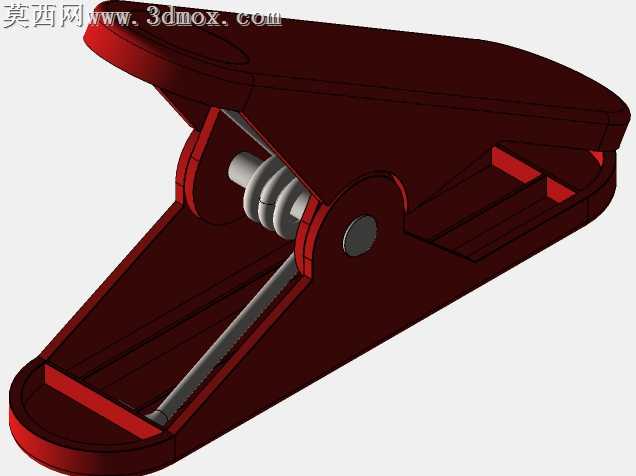

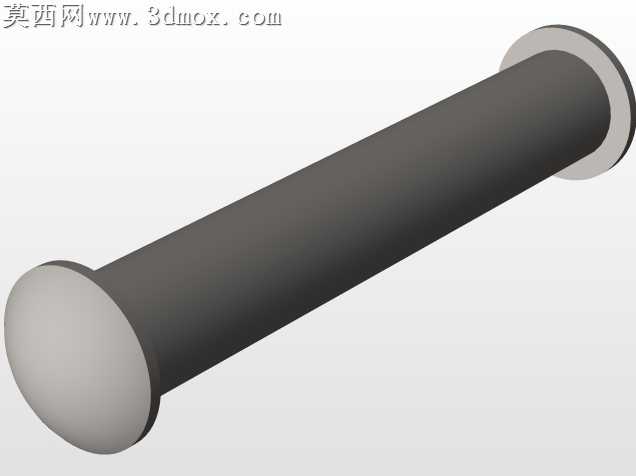

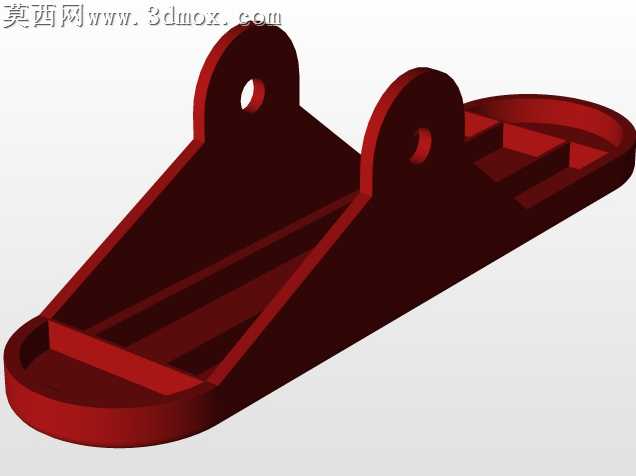

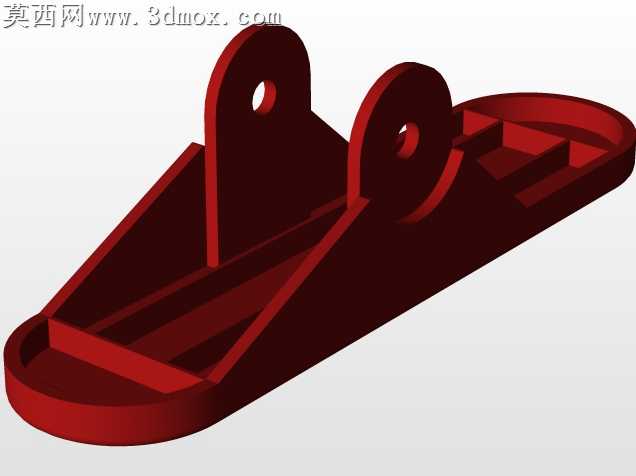

本作品为弹簧式折叠塑料夹的三维建模成果，建模过程依托参数化三维设计软件完成，整体建模逻辑遵循实物拆解与功能还原的设计思路，从零件级建模逐步完成整体装配，完整还原了该类夹具的全部结构细节与运动逻辑。建模初期首先完成上下夹体的主体轮廓构建，上下夹体均采用带圆角过渡的薄壁壳体结构，夹体咬合面设计有平行排布的防滑凸筋结构，能够在夹持纸张等轻薄物件时增大接触摩擦力，避免夹持物滑脱；夹体尾部设计为带圆弧过渡的按压施力区，符合人体工学按压受力逻辑，按压时的受力形变范围经过结构校核，避免反复开合过程中出现应力断裂问题。核心铰接部位采用同轴销轴结构设计，上下夹体的铰接孔位公差经过参数化调整，保证装配后夹体开合转动顺畅无卡滞，铰接位置的转轴采用内嵌式圆柱结构，两端做限位处理避免转轴脱出。扭转弹簧作为该夹具的核心施力零件，建模时严格还原弹簧的有效圈数、簧丝直径、两端扭臂的弯折角度与安装卡位结构，弹簧安装于上下夹体之间的预留腔体内，扭臂分别抵接上下夹体的内侧限位面，装配后弹簧提供稳定的扭转力矩，让夹体前端咬合面保持持续的夹紧力，同时预留的弹簧安装腔体做了避空设计，开合过程中簧体不会与夹体内壁发生摩擦干涉。材质渲染阶段，夹体主体采用深红色哑光工程塑料材质，还原常见塑料夹的PP或ABS材质质感，表面设置细微的磨砂纹理参数，避免渲染效果出现过于廉价的塑料反光；铰接销轴采用深灰色金属质感材质，弹簧部分采用亮面金属银材质，区分不同零件的材质属性，渲染光影采用柔和的侧上方打光，清晰呈现夹体的结构轮廓、开合间隙与各零件的装配关系。整体结构设计充分考虑了该类夹具的使用场景，折叠开合的结构行程经过参数化调试，按压尾部时前端开口幅度能够满足多页纸张的夹持需求，松开后弹簧复位迅速，夹持力均匀分布在咬合面，不会对夹持的纸张造成局部压痕，完整复现了日常使用的折叠式塑料夹的全部功能结构与外观特征，可用于夹具结构教学、产品结构参考等场景。
