影石Insta360 X4全景运动相机结构设计

这款全景运动相机的结构设计，首先围绕户外极限拍摄、vlog记录、全景测绘、运动赛事跟拍等多场景的使用需求展开，整机采用长条形一体化机身布局，区别于传统运动相机的方正造型，修长的机身形态更适配手持握持、杆装延伸、头盔侧装等多种安装场景，机身棱边全部做了大圆角过渡处理，既避免磕碰时的应力集中，也能提升手持握持的贴合度，减少长时间持握的硌手感。

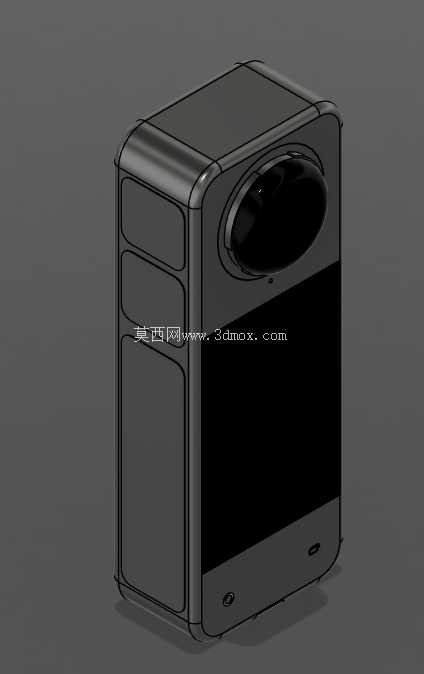

镜头端采用突出式的鱼眼镜头座设计，镜头外围做了一圈加高的防护凸缘，在设备意外跌落、镜头端面接触碰撞面时，凸缘会先于镜片接触受力，避免光学镜片直接受冲击碎裂，镜头座与机身主体的衔接处做了密封槽结构，可配合密封圈实现整机的生活级防水能力，满足雨天拍摄、浅水区域拍摄的使用需求，无需额外加装防水壳即可应对多数户外潮湿场景。

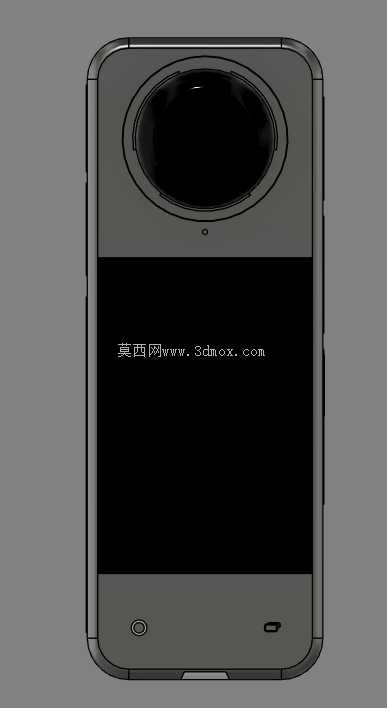

机身正面预留了大面积的触控显示屏安装位，屏幕与机身中框采用齐平式装配设计，屏幕边缘通过点胶工艺与中框密封粘接，既保证了正面外观的整体性，也避免屏幕凸起造成的误刮蹭，屏幕下方的机身段集成了核心处理主板、存储模块与电池仓，电池仓采用侧开式抽拉结构，仓盖配合卡扣与密封胶圈实现闭合锁紧，可支持快速更换电池，满足长时间户外拍摄的续航需求。

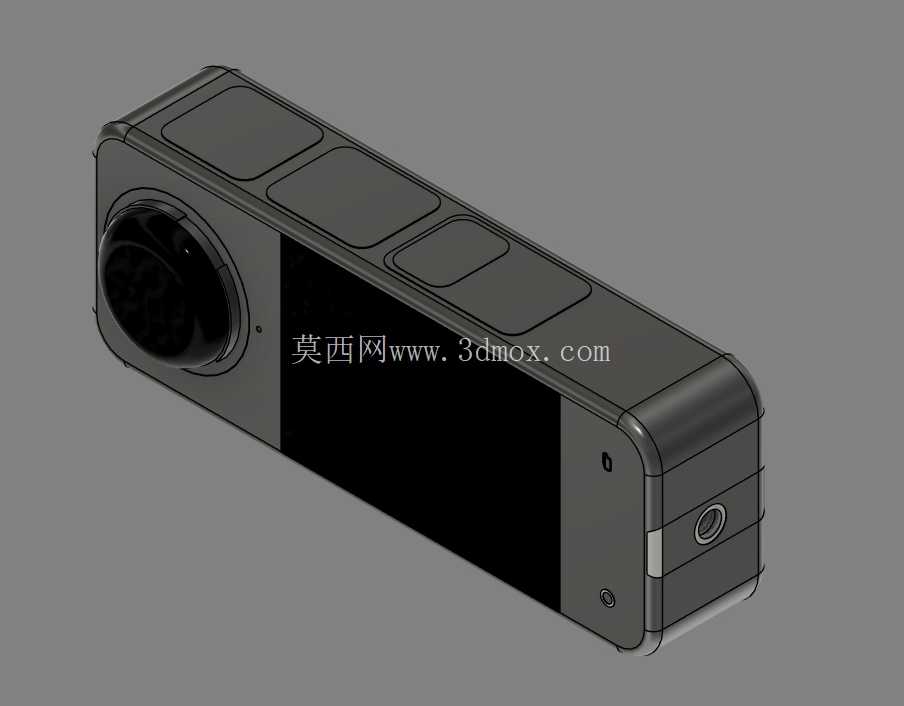

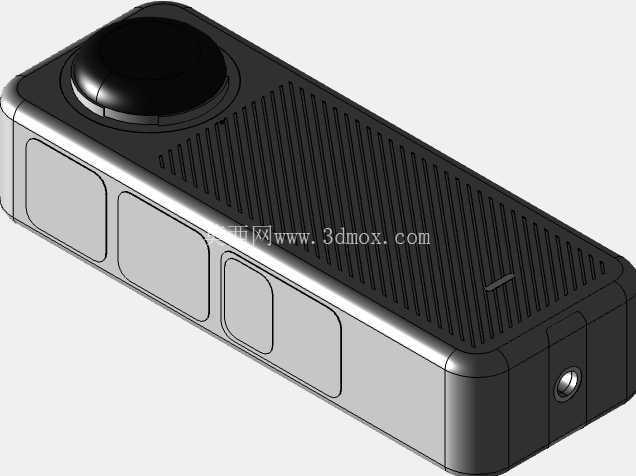

机身顶部设置了三颗独立的实体功能按键，按键采用凸起式的圆弧造型，按键表面做了防滑纹理处理，即使用户佩戴户外手套操作也能准确按压触发，按键与机身的装配间隙控制在0.1mm以内，既保证按键的按压行程手感，也避免灰尘、水渍从按键缝隙进入机身内部。机身尾部设置了标准的1/4英寸螺纹安装孔，可直接适配市面上绝大多数的运动相机支架、自拍杆、三脚架等配件，无需额外加装转换底座，安装孔周边做了局部加厚的结构加强筋，避免支架安装锁紧时应力过大造成机壳开裂，安装孔旁设置了Type-C数据接口与拾音麦克风开孔，麦克风开孔处内置了防水防尘网膜，既保证声音拾取的通透度，也能阻挡液体与灰尘侵入。

整机的内部结构采用分层堆叠设计，最靠近镜头的位置放置图像传感器与ISP处理模块，缩短感光元件与镜头的光路距离，减少信号传输过程中的干扰，中间层放置主控板与存储芯片，主板与机壳之间预留了0.3mm的导热间隙，可填充导热硅胶将核心元器件的工作热量传导至金属中框散出，避免长时间录制4K全景视频时出现过热降频，最下层放置大容量锂电池，电池与主板之间通过金属屏蔽罩隔开，既避免电池充放电的热量影响主板元器件工作稳定性，也能起到电磁屏蔽作用，减少主板信号对图像采集的干扰。

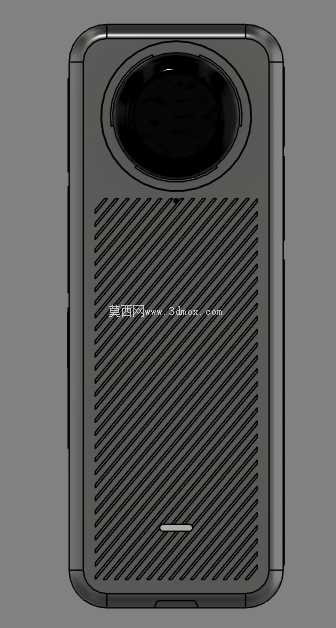

从安装边界来看，整机长度控制在130mm以内，宽度控制为45mm，厚度不超过30mm，整体重量控制在合理区间，安装在头盔、自行车把、无人机挂载位时不会产生过大的负重负担，也不会因为体积过大影响安装载体的正常使用，机身侧面预留了散热格栅开孔，开孔采用错位式的迷宫结构，在保证空气流通散热的同时，避免外部的水滴、灰尘直接飘入机身内部。

在结构强度设计上，机身中框采用高强度的工程塑料材质，关键受力位置比如安装孔周边、按键支撑位、镜头座位置都做了局部壁厚加厚处理，常规1.5米高度自由跌落至水泥地面时，机壳不会出现开裂、内部元器件移位的情况，镜头保护镜片采用高强度的钢化玻璃材质，表面镀有防刮增透膜，日常使用中与背包内其他物品摩擦也不会轻易产生划痕，保证拍摄画面的清晰度。

这款设备的功能特性上，双镜头的布局可实现360度无死角的画面采集，用户无需刻意调整拍摄角度，后期可自由调整画面取景方向，适配骑行、滑雪、冲浪等运动场景下的第一视角拍摄需求，机身上的多颗麦克风可实现全景声收录，配合画面的全景属性，能给观看者带来更强的沉浸感，机身内置的防抖模块配合结构设计上的重心居中布局，可在剧烈运动的拍摄场景下保持画面稳定，减少画面抖动带来的观感不适。
