木材接缝加工用便携式榫眼作业夹具

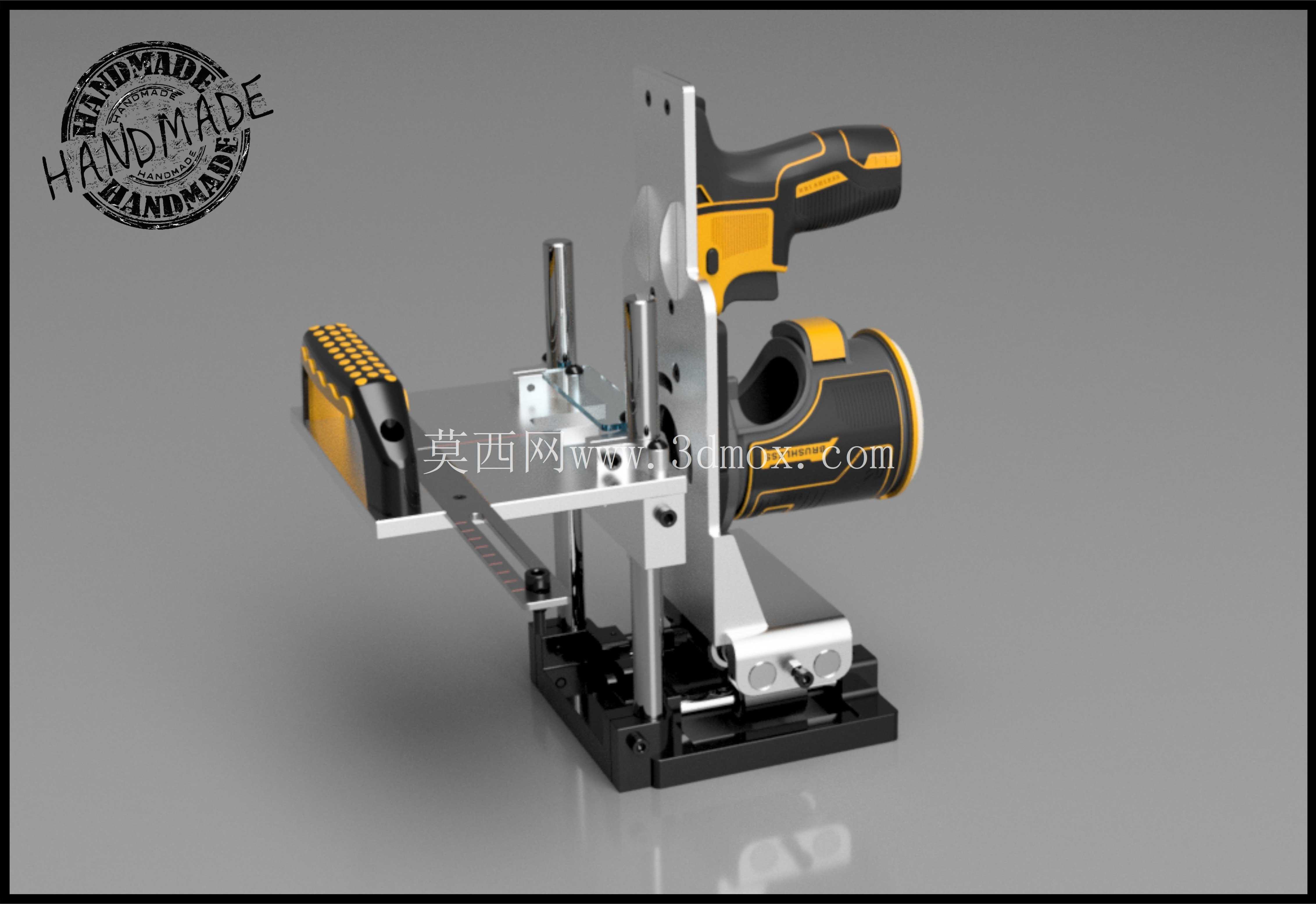

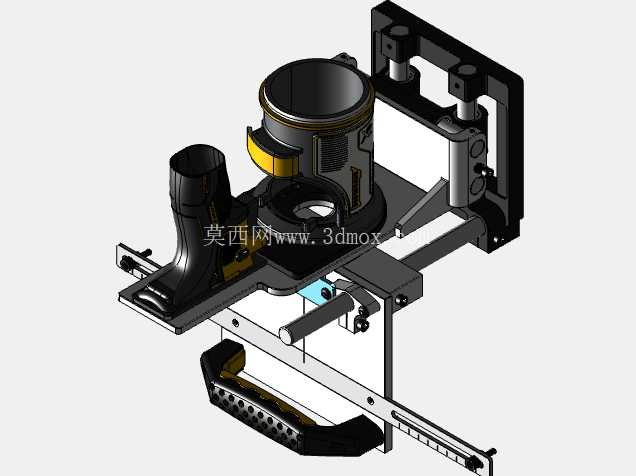

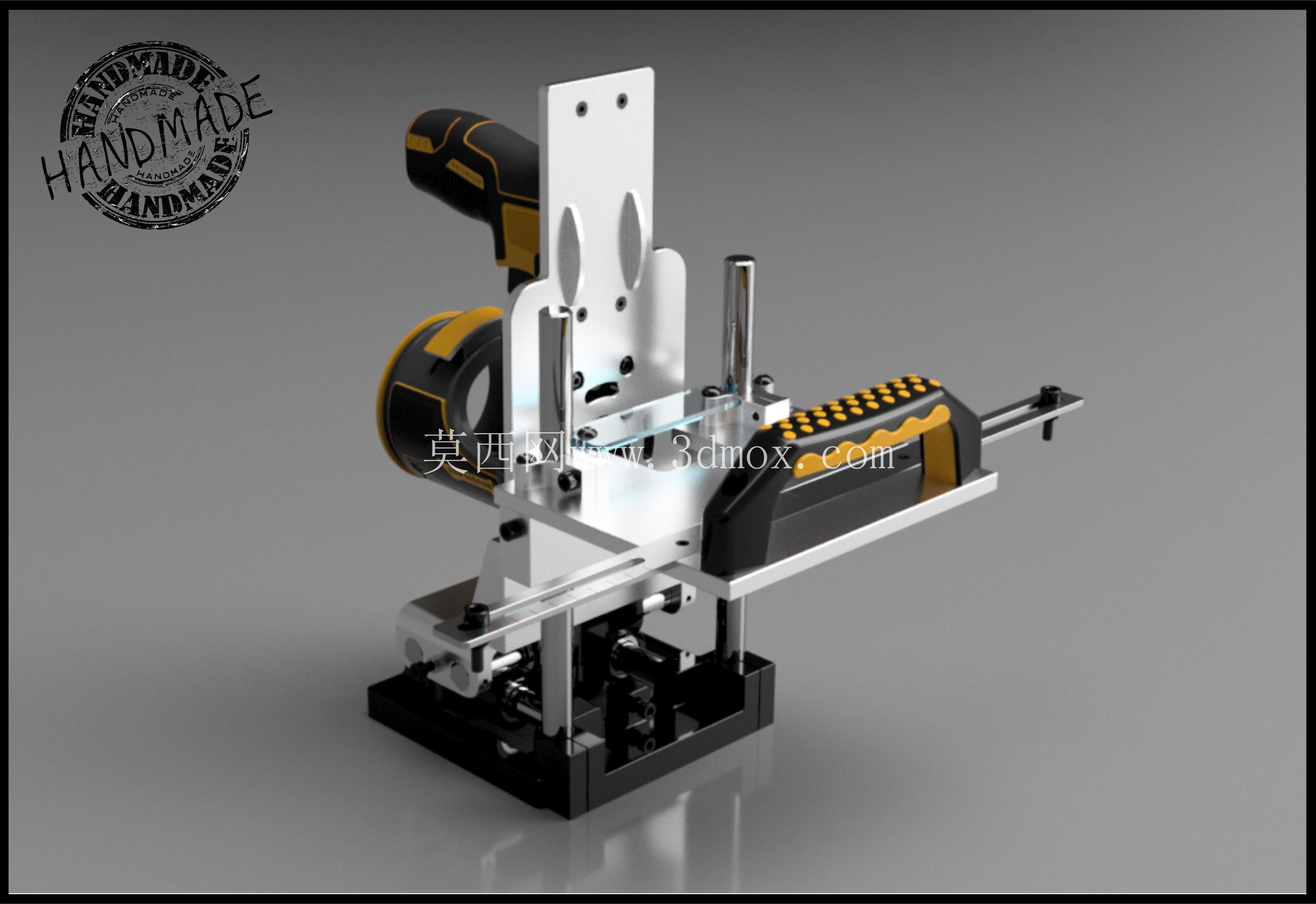

　　在木工作业尤其是现场装修、定制家具安装的场景里，经常会遇到板材拼接时需要加工榫眼的需求，传统台钻类设备体积大无法带到现场，手持电刨、修边机直接作业又容易出现走位、榫眼尺寸偏差的问题，这款夹具就是针对这类痛点设计的配套定位工装，直接适配常规手持充电式刨削类电动工具，不需要额外改造工具本体就能快速装夹使用。从结构设计来看，整个夹具采用分层式布局，底部是带防滑垫的基准定位座，作业时可以直接贴靠在木材待加工表面，底部的定位边可以对齐预先划好的加工基准线，避免装夹偏移；中间的导向立柱采用双光轴设计，搭配直线轴承实现垂直方向的顺滑进给，不会出现单侧卡滞的问题，进给行程刚好覆盖常规木制品榫眼的加工深度范围，不需要额外做行程限位调整，立柱和底座之间采用快拆式锁紧结构，不需要额外工具就能调整导向架的初始高度，适配不同厚度的加工板材。上部的工具装夹位做了可调式腰型孔设计，能够兼容不同握持尺寸的手持刨削、开槽类电动工具，装夹时只需要将工具的加工底座对准夹具的导向出屑口，拧紧侧面的锁紧旋钮就能完成固定，不需要对工具做任何打孔、粘接类改造，不会破坏原有工具的结构完整性。夹具的侧向设置了可滑移的靠尺组件，靠尺上带有刻度标识，能够快速设定榫眼距离板材边缘的距离，靠尺和夹具主体之间采用蝶形螺母锁紧，调整时不需要借助扳手，徒手就能完成操作，在批量加工同规格榫眼时，一次调整就能完成所有工件的定位，不需要反复划线找正，能大幅降低现场作业的辅助时间。

　　从安装边界来看，整个夹具的底座宽度控制在常规手掌可握持的范围内，即使是在狭窄的柜体内部、门窗边框这类操作空间受限的场景，也能顺利放置装夹，不会因为体积过大干涉周边已安装的构件；夹具的总重量控制在单手可提的范围，现场转场作业时不需要额外的搬运工具，工人可以随工具包一起携带。实际作业过程中，工人只需要先将待加工的木材固定在工作台或者马凳上，划出榫眼的大致位置，将夹具底座的定位边对齐基准线，调整好侧向靠尺的位置锁紧，再将装夹好电动工具的导向架沿双立柱下压，就能完成精准的榫眼切削，加工过程中工具的进给方向完全由双立柱导向约束，不会出现手持作业时的倾斜、跑偏问题，加工出来的榫眼侧壁垂直度、尺寸一致性都远高于纯手持作业的效果，尤其是在加工半透榫、暗榫这类对精度要求较高的结构时，能有效避免因为榫眼倾斜导致的拼接缝隙过大、接头松动的问题。

　　夹具的出屑口做了扩口设计，刨削下来的木屑可以顺着出屑口直接排出，不会堆积在导向结构内部卡滞轴承运动，日常维护只需要定期给光轴擦拭少量润滑油就能保证进给顺滑，没有复杂的维护需求。针对不同的加工需求，上部的装夹板还可以调整前后位置，改变工具的切削初始位置，适配不同长度的榫眼加工需求，不需要更换额外的配件，单台夹具就能覆盖常规家装、家具制作中绝大多数的榫眼加工尺寸范围。在结构强度设计上，主要受力的装夹板、底座都采用铝合金材质加工，兼顾了结构强度和整体重量，导向光轴采用镀铬处理，耐磨性能优异，长期使用也不会因为磨损出现进给间隙，锁紧旋钮采用工程塑料外包防滑胶层，即使手上沾有木屑、汗渍也能顺利拧紧，不会出现打滑的问题。

　　和传统的固定式榫眼加工设备相比，这款夹具不需要固定安装在工作台面上，也不需要接入三相电源，搭配充电式手持工具就能在无供电的现场作业，尤其适合上门安装、旧房改造这类无法使用大型固定设备的场景，同时它的制造成本远低于专用的便携式榫眼设备，普通木工只需要利用自己已有的手持刨削、开槽工具搭配该夹具，就能达到接近专业设备的加工精度，投入成本极低。在设计过程中还充分考虑了手持作业的安全特性，夹具的导向架两侧设置了防护挡板，能够阻挡切削过程中飞溅的木屑，避免木屑溅到操作人员面部，同时下压的手柄位置做了防滑纹理设计，握持时手感贴合，长时间作业也不容易出现手部疲劳。
