EVA泡沫滑翔机便携托架结构设计

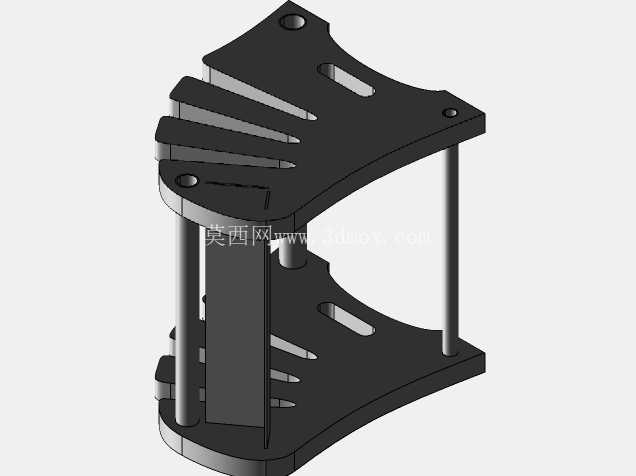

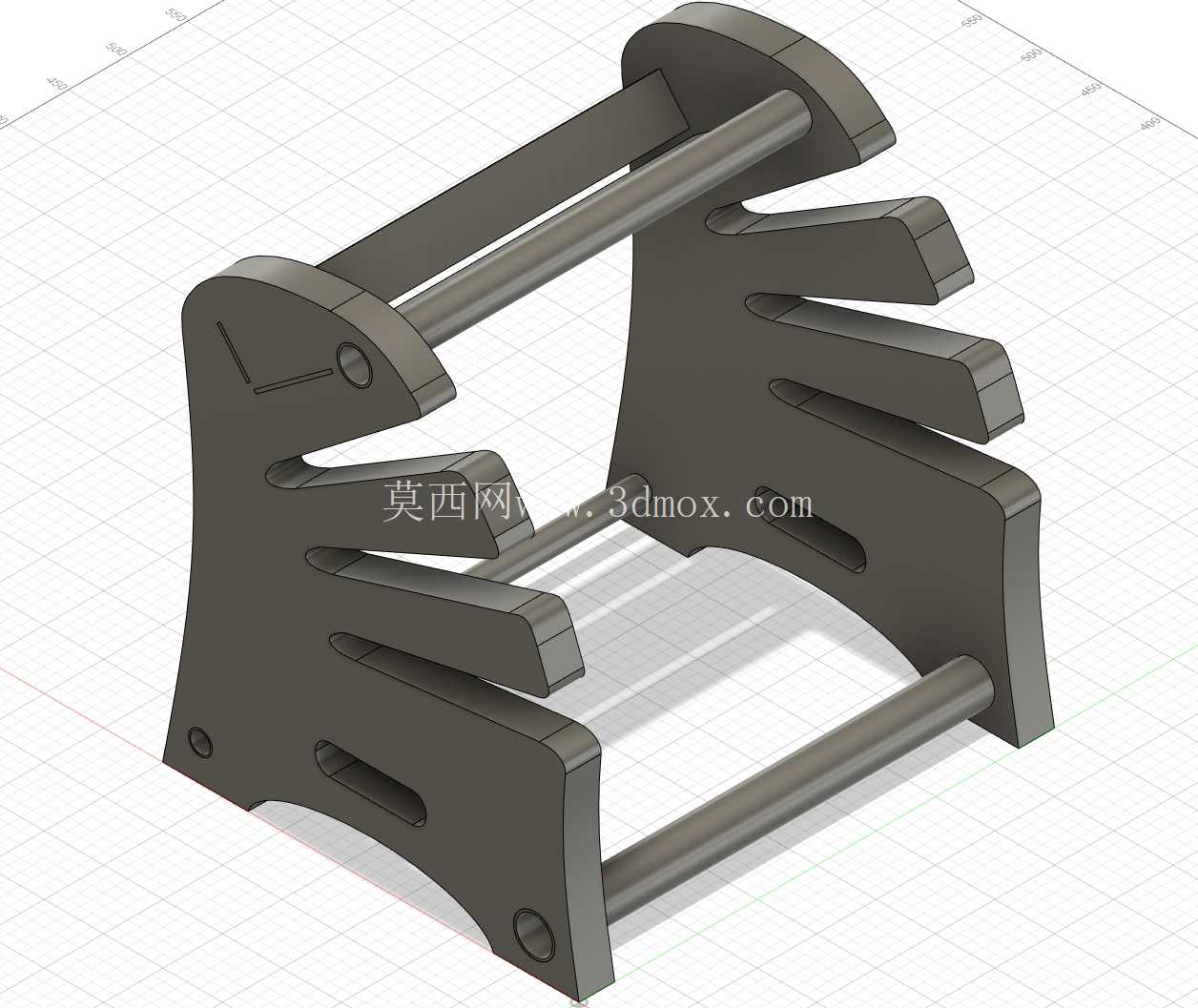

　　这款托架主要针对手掷滑翔机、电动滑翔机这类轻量航模的外场携带、静置存放场景设计，日常外场飞行时，飞手往往需要携带多架不同调试状态的滑翔机往返起降点与休息区，传统的帆布袋收纳容易刮蹭机翼蒙皮、碰歪尾翼连杆，硬质航模箱重量大、便携性差，这款托架刚好填补了轻量便携收纳的空白。从功能特性来看，托架采用双侧对称夹板搭配横向圆杆的框架结构，两侧夹板上开设多组平行的卡槽，可同时容纳4-5架折叠机翼后的滑翔机，卡槽的开口角度经过反复调试，既可以让机翼前缘顺利卡入，又能通过卡槽侧壁的摩擦力限制机身横向滑动，避免飞行途中机身相互碰撞刮擦。

　　上下两根横向圆杆作为主要承力构件，穿过两侧夹板的对应安装孔后，通过端部的限位结构完成锁紧，无需额外螺丝紧固件，拆装时只需拔出圆杆即可将夹板拆分，拆分后所有零件可平整放入飞行包侧袋，不会占用过多收纳空间。设计过程中优先考虑了材料适配性，两侧夹板可直接采用EVA泡沫板激光切割加工，也可使用轻质层板、3D打印PLA材料制作，不同材料对应的卡槽深度、夹板厚度做了参数化预留，用户可根据自身手头的加工条件调整板材厚度，无需重新绘制整体结构。横向圆杆可选用碳纤维杆、轻质铝合金管甚至玻纤棒，只要外径与夹板安装孔匹配即可，材料选择的灵活性大幅降低了自制成本，也方便飞手根据携带的滑翔机总重量调整杆材强度。

　　从安装边界来看，两侧夹板的外侧轮廓做了圆弧过渡处理，没有尖锐棱角，放入背包时不会刮蹭包内的其他飞控设备、电池等配件，夹板底部开设的长条形减重孔，在保证夹板整体抗弯强度的前提下，进一步降低了托架自重，即使全部采用碳纤维杆搭配PLA打印夹板，整体重量也能控制在150g以内，不会给外场携带增加额外负担。卡槽的间距设置参考了主流1.5米翼展以下DLG、F5J滑翔机的机身宽度，相邻卡槽之间的隔板厚度经过受力校核，即使托架侧放，隔板也不会因为机身的侧向压力发生弯折断裂。

　　实际使用时，托架既可以平放在地面作为临时停机架，避免滑翔机机翼直接接触草地的露水、尘土，也可以通过底部的预留孔位配合绑带固定在飞行推车、车载后备箱的隔板上，运输过程中不会因为车辆颠簸发生移位。结构上没有采用复杂的活动铰接部件，长期使用不会出现铰接松动、卡扣断裂的问题，即使某一侧夹板出现损坏，也只需单独切割替换对应夹板，无需更换整个托架，维护成本极低。针对不同翼型的滑翔机，卡槽的入口处做了倒角导向设计，即使是带翼尖小翼的机型，也能顺利卡入卡槽，不会对翼尖造成挤压损伤。夹板上的小圆孔为安装孔位标识，加工时可直接沿孔位钻削，无需额外测量定位，降低了自制加工的精度要求，即使是没有专业加工设备的普通航模爱好者，也能通过手工切割完成整套托架的制作。
