4mm规格L型内六角扳手结构设计

在设备装配、机电维修、家具组装、工装调试等各类需要内六角紧固件拆装的场景中，L型六角扳手是一线作业人员随身携带的基础手动工具，4mm规格对应的是M5内六角圆柱头螺钉的标准适配尺寸，覆盖了绝大多数小型设备机架、钣金护罩、电子设备外壳、民用家具连接件的紧固需求。这类扳手的结构设计核心围绕扭矩传递效率、操作空间适配、作业耐用性三个核心维度展开，没有多余的装饰结构，每一处几何形态都服务于实际使用需求。

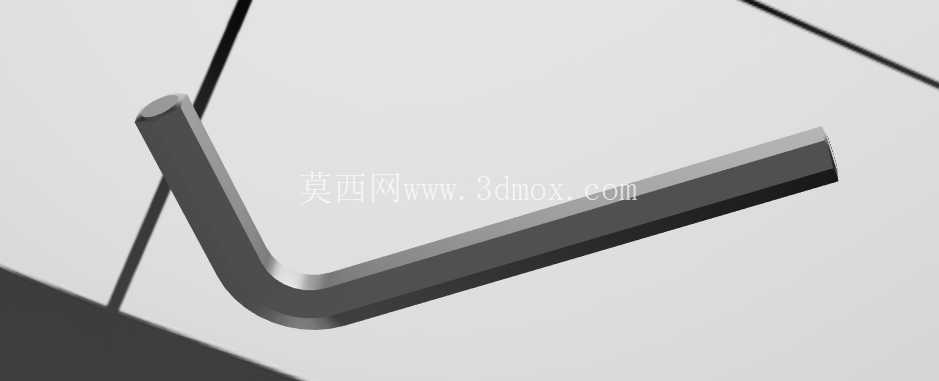

从结构形态来看，L型的弯折设计并非随意设定，长端与短端的长度比例经过长期作业验证：短端作为主要施力端时，可借助长端的力臂放大作用，输出更大的拧紧扭矩，满足螺钉最终锁紧的力矩要求，避免紧固件因预紧力不足出现松动；长端作为施力端时，短端插入螺钉内六角槽后，可在狭窄的沉孔、设备夹缝等操作空间受限的位置完成快速拧动，不需要额外预留大角度的扳手转动空间，适配很多直柄扳手无法伸入的作业场景。弯折处的圆角过渡是整个结构的应力集中管控核心，建模时需要严格控制圆角半径，既不能过小导致弯折处应力集中，在大扭矩施力时出现断裂，也不能过大导致短端的有效插入深度不足，无法完全啮合内六角螺钉的槽位，出现拧滑螺钉槽口的问题。

扳手的六角截面尺寸公差需要严格匹配对应规格的内六角槽标准，对边尺寸的公差控制在h8级别，既保证可以顺利插入标准内六角螺钉的槽内，又不会因为间隙过大导致接触应力集中在六角棱边，造成槽口或扳手棱边的磨损。整个扳手的棱边都做了微小的倒角处理，一方面是去除加工过程中产生的毛刺，避免作业时划伤操作人员，另一方面也可以引导扳手顺利插入螺钉槽，不需要完全对准即可快速就位，提升狭小空间下的作业效率。扳手的两个端面同样做了平切处理，保证短端插入螺钉槽时可以抵到槽底，充分利用整个槽的接触长度传递扭矩，避免因端面倾斜导致局部受力过大出现棱边崩损。

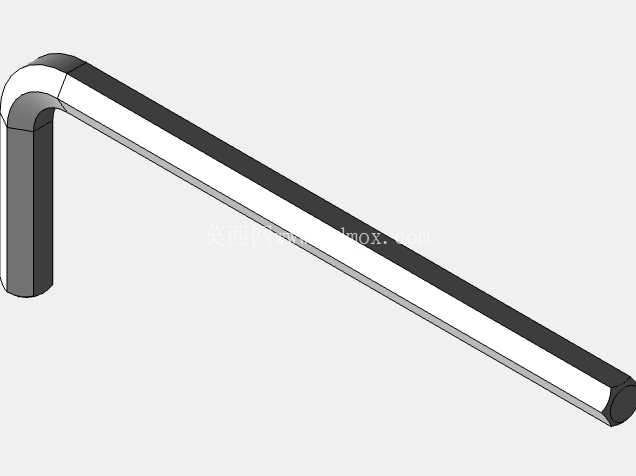

从建模逻辑来看，这类工具的三维建模不需要复杂的曲面特征，核心是通过拉伸生成基础六角截面后，在弯折位置做扫掠过渡，重点管控弯折区域的截面变形量，确保整个六角截面在弯折后依然保持规整，不会出现截面畸变导致的尺寸超差。建模过程中需要预留后续热处理的变形补偿量，这类扳手一般采用铬钒钢或S2合金钢制作，淬火后会有微小的形变，三维模型的尺寸设定需要结合热处理工艺的变形规律做预补偿，保证成品尺寸落在公差范围内。

在实际使用场景中，4mm规格的L型六角扳手使用频率极高，小到消费电子产品的外壳固定、3D打印机的机架装配，大到工业设备的电气柜安装、小型自动化模组的调试，都能见到这类工具的身影。设计时还要考虑扳手的表面处理需求，模型表面需要保证足够的光洁度，后续做发黑或镀镍处理时可以形成均匀的保护层，提升防锈能力，同时避免表面凸起在作业时剐蹭工件表面。很多场景下作业人员会用扳手的长端穿过空心管件来延长力臂，因此长端的直线度公差也需要严格控制，避免弯曲导致插入延长管时出现卡滞，影响大扭矩场景下的使用。

不同于T型内六角扳手或电动内六角批头，L型扳手的最大优势是体积小巧，可以直接放在工具包甚至工作服口袋中随身携带，不需要配套的手柄或动力源，在突发的设备检修、现场调整场景下可以快速取用。设计时不需要额外增加防滑滚花之类的结构，光滑的杆身反而更方便在狭小空间内快速调整握持位置，根据需要的扭矩大小灵活改变握持点：需要大扭矩时握持长端末端，需要快速拧动时握持靠近弯折处的位置提升转动速度。短端的长度设计也经过考量，既要保证足够的插入深度啮合螺钉槽，又不能过长导致在沉孔深度较浅的场景下无法插到底，出现打滑问题。
