多工位钣金安装固定支架结构设计

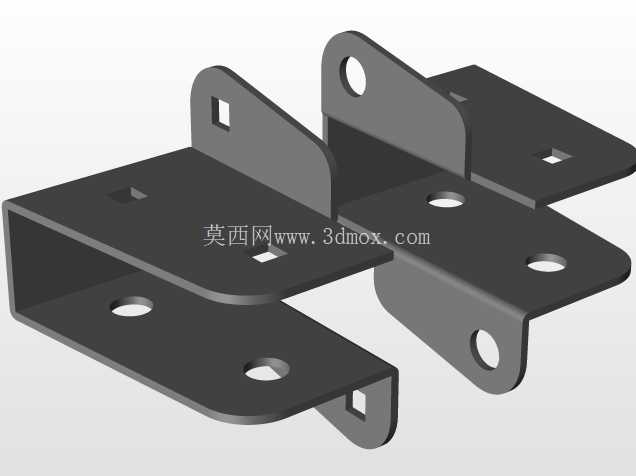

　　这类多折边钣金支架在通讯设备机架、工业电控柜内部的元器件挂载场景中应用十分广泛，日常做结构设计时经常会遇到类似的安装固定需求，核心是要在有限的安装空间内，同时满足多个方向的部件连接、承重以及装配公差适配要求。从结构形态来看，该支架采用多折弯一体冲压成型工艺，没有额外的焊接拼接结构，整体刚性靠板材折弯后的结构加强筋效应实现，相比焊接件能更好地控制形位公差，批量生产时的一致性也更有保障。

　　设计时首先要考虑的是安装边界的适配性，支架底部的平面作为主安装基准面，上面分布的多个圆形通孔是用于穿装固定螺栓，将整个支架锁附在设备的安装基板或者机架型材上，孔位的间距需要匹配对应安装基体上的预留孔位，同时孔的直径要比选用的固定螺栓大0.5到1毫米，预留出装配时的调整余量，避免因为钣金折弯的角度误差、安装基体的孔位偏差导致无法装配。支架向上翻折的两个立耳结构，分别开有圆形通孔和方形定位孔，圆形孔用于穿装铰接轴或者连接螺栓，实现和外部活动部件或者其他结构件的铰接、固定连接，方形孔则是用于安装定位销或者卡扣类零件，在装配时起到预定位的作用，减少装配时的对位调整时间，提升装配效率。

　　侧边延伸出来的折边结构，一方面是作为结构加强，提升整个支架的抗扭、抗弯性能，避免在承受挂载载荷时出现变形，另一方面折边上的开孔也可以用于固定线束、小型附属零件，拓展支架的使用功能。做这类钣金支架的三维建模时，首先要确定基准面，先绘制主安装面的平板轮廓，标注好各个安装孔的位置尺寸、孔径大小，之后按照折弯顺序依次绘制各个折弯边的轮廓，设置好对应的折弯半径，通常钣金折弯的内半径要和板材厚度匹配，避免折弯时出现开裂或者回弹过大的问题，所有折弯边的角度公差要控制在合理范围内，尤其是带安装孔的立耳，其折弯角度的偏差会直接影响后续装配的同轴度。

　　在实际选型使用时，要根据挂载部件的重量计算支架的受力情况，选择合适厚度的板材，通常这类通讯设备内的安装支架，选用1.5到3毫米厚度的冷轧钢板即可满足承重要求，表面处理可以根据使用环境选择镀锌、喷塑等工艺，提升防腐蚀能力。支架的整体外形尺寸要适配安装空间的大小，不能和周边的其他元器件、走线产生干涉，设计时要预留出足够的操作空间，方便螺栓的拧紧、后续的维护拆装。另外，支架上的各个开孔边缘都要做去毛刺处理，避免划伤安装人员或者损坏线缆绝缘层，折边的端部也要做倒圆角处理，消除尖锐边角带来的安全隐患。这类一体冲压成型的钣金支架，相比型材拼接的支架，生产效率更高，成本更低，适合批量使用在通讯设备、工业控制设备的内部结构中，只要孔位和折弯尺寸匹配准确，就能实现快速装配，大幅减少设备组装的工时。
