LMH系列法兰型直线导轨滑块组件

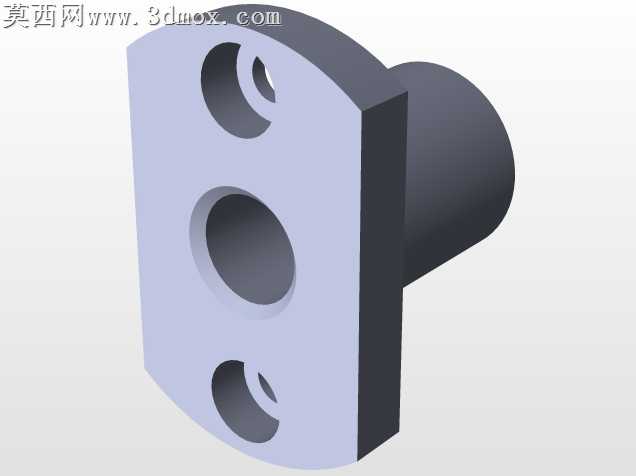

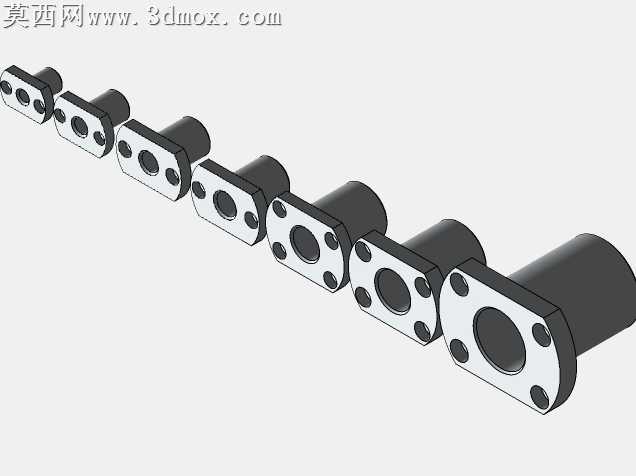

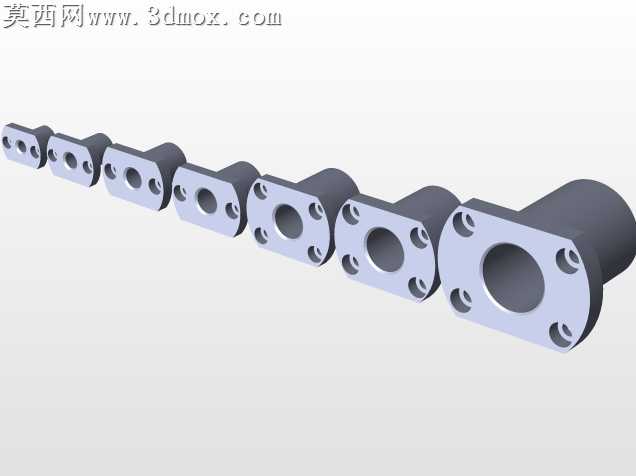

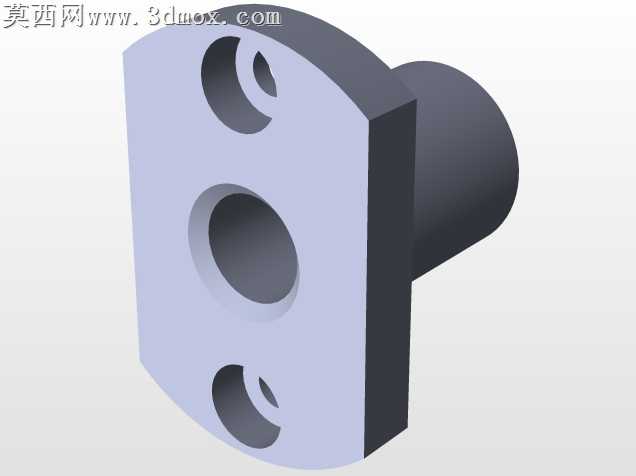

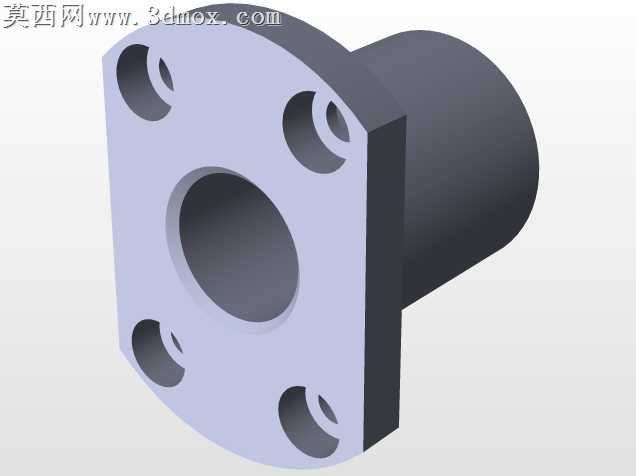

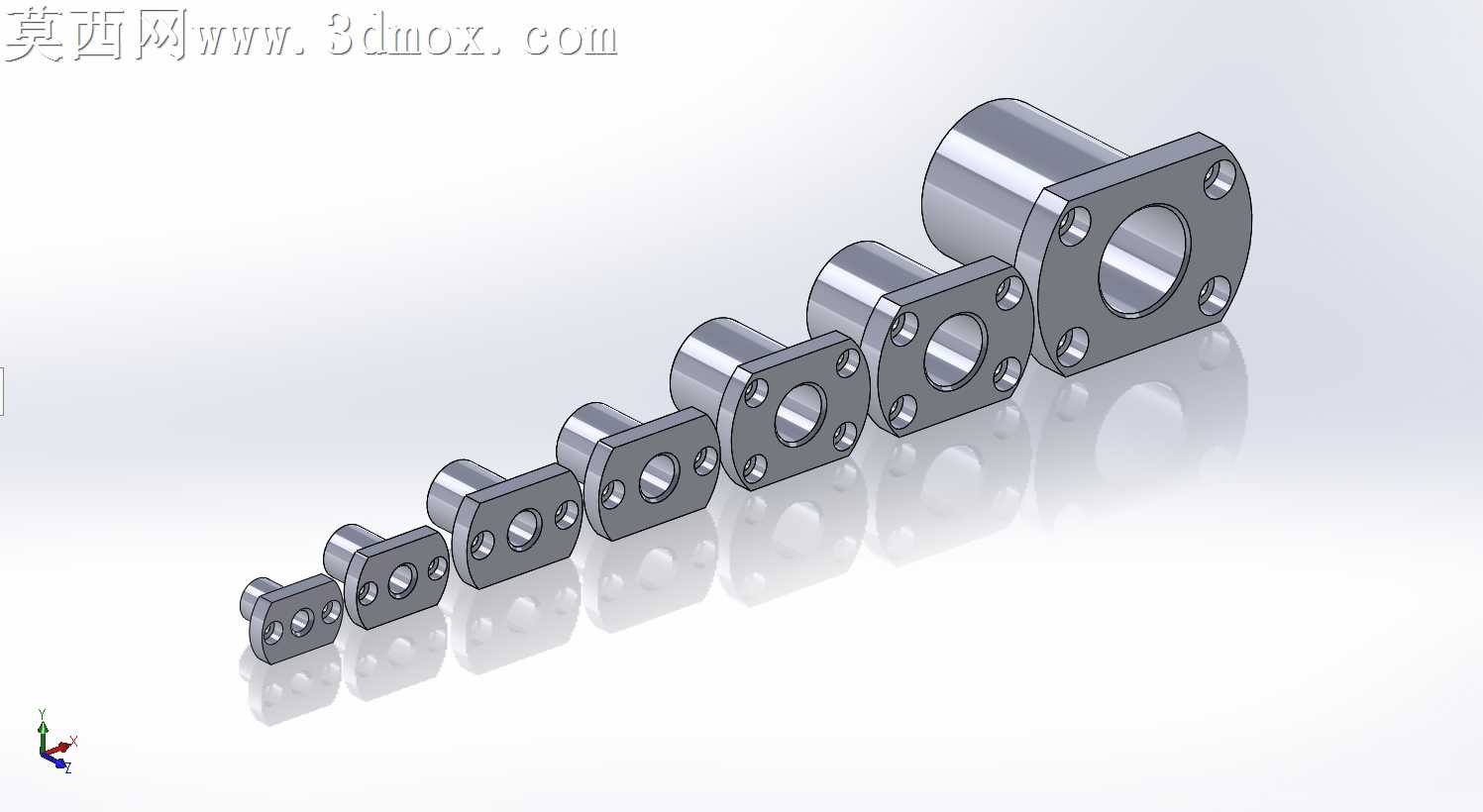

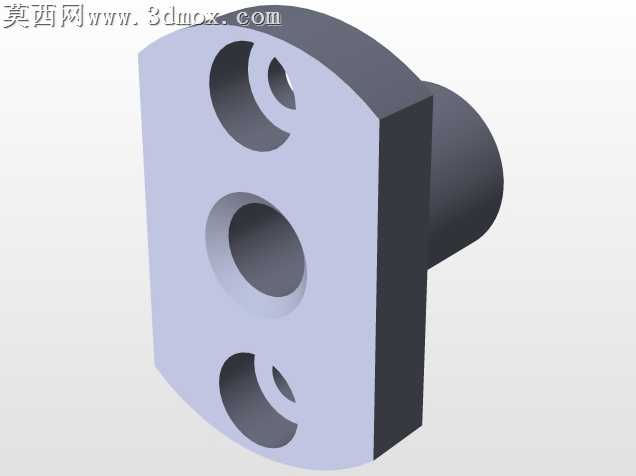

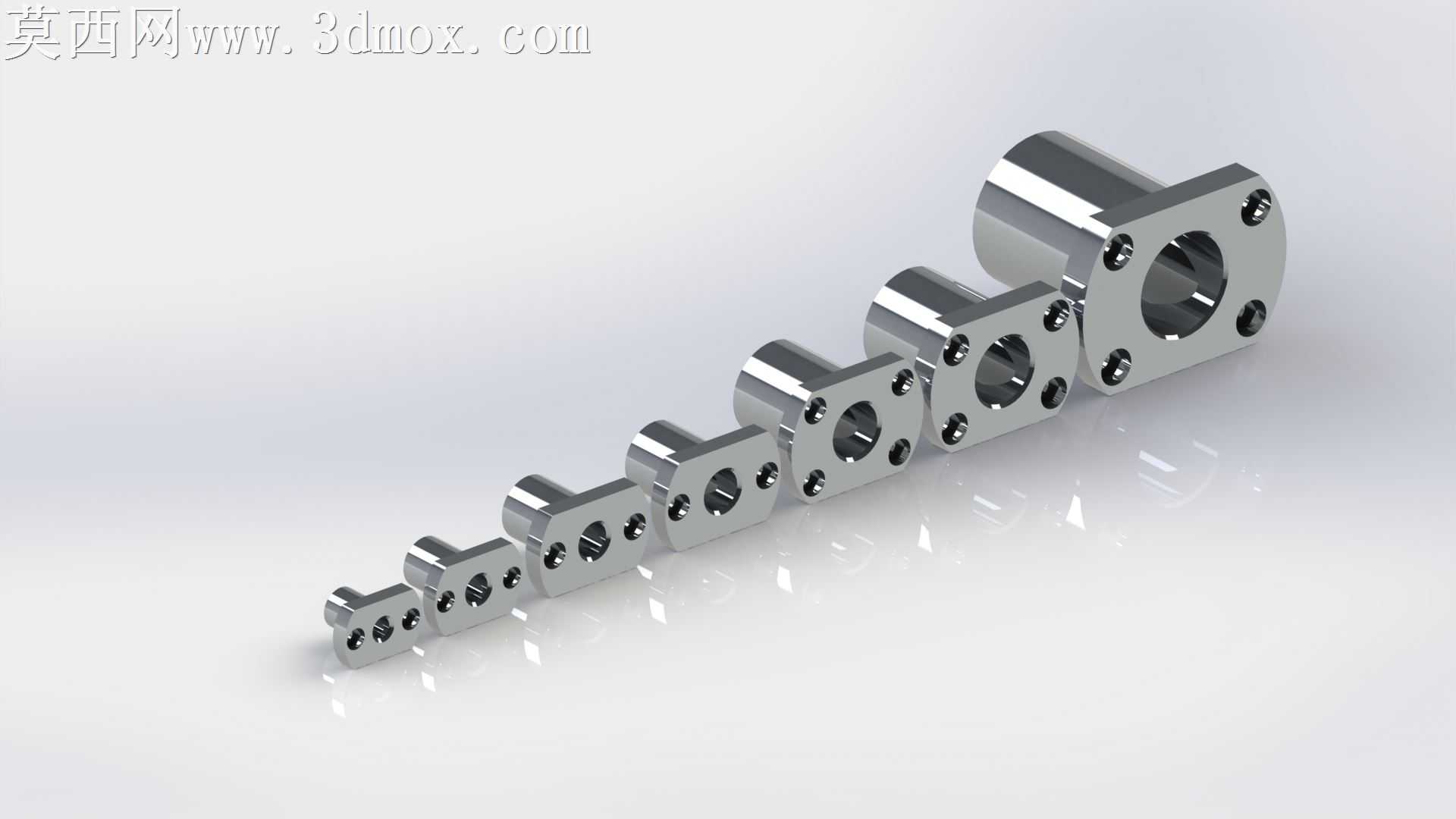

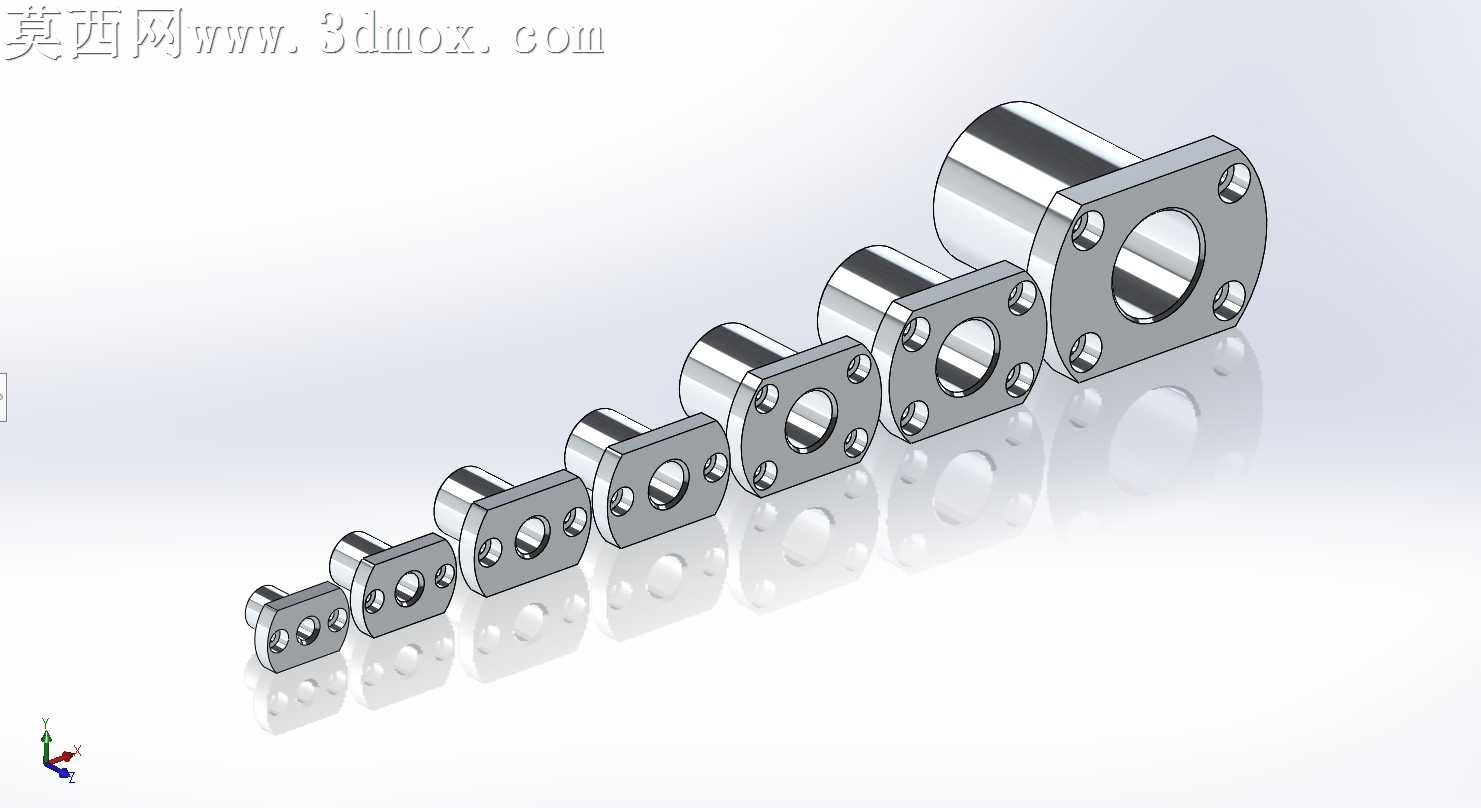

本作品为LMH系列法兰型直线导轨滑块三维建模作品，覆盖直径6、8、10、12、16、20、30共七种常用规格，采用三维参数化建模方式完成全系列产品的结构复刻。建模过程中严格遵循线性导轨滑块的通用工业设计标准，首先绘制法兰安装端面的基准草图，精准定位四个安装孔的中心距、通孔直径与法兰切边尺寸，保证安装接口与市面通用导轨滑块的互换性；随后通过拉伸、切除、倒角等特征操作构建滑块主体结构，对内部滚珠循环通道、端面密封槽、油嘴安装位等细节结构做了精细化还原，未做过度简化处理，可直接用于装配模拟、运动干涉检查等工程场景。材质设置上，滑块主体赋予高铬轴承钢材质，调整金属材质的反射率、粗糙度参数，还原淬硬轴承钢经精密磨削后的哑光金属质感，安装法兰端面做了轻微的倒角高光处理，模拟实际加工后的棱边去毛刺效果，整体渲染采用柔和的影棚布光，通过多角度光源投射突出零件的轮廓层次与金属质感，背景选用浅灰色渐变地面，添加柔和的地面反射效果，清晰呈现不同规格滑块的尺寸递进关系。设计思路上采用系列化参数化建模逻辑，将滑块直径、安装孔距、主体长度等核心尺寸设置为全局变量，通过修改参数即可快速生成不同规格的滑块模型，大幅提升同系列产品的建模效率；建模过程中重点保证各规格滑块的结构一致性，仅按直径参数等比例缩放核心结构尺寸，保留统一的法兰安装形式、密封结构与连接接口，方便设计人员根据负载、安装空间需求快速选型调用。模型完成后经过结构校验，各零件无几何错误、破面问题，装配关系符合实际产品的运动逻辑，可直接导入各类三维装配场景，用于自动化设备、数控设备、传动机构的整体设计工作。
