生物质颗粒燃料锅炉剖视结构设计

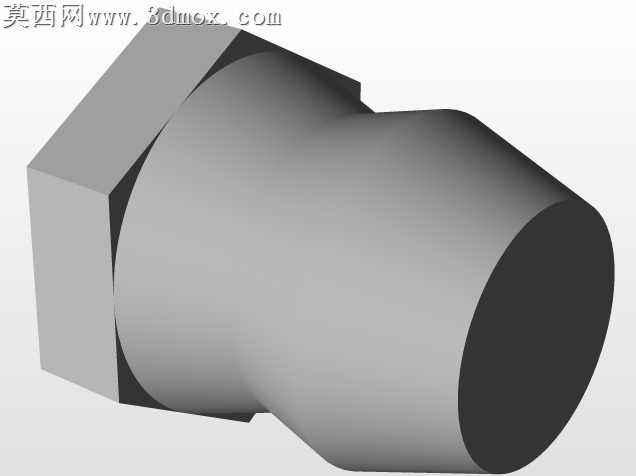

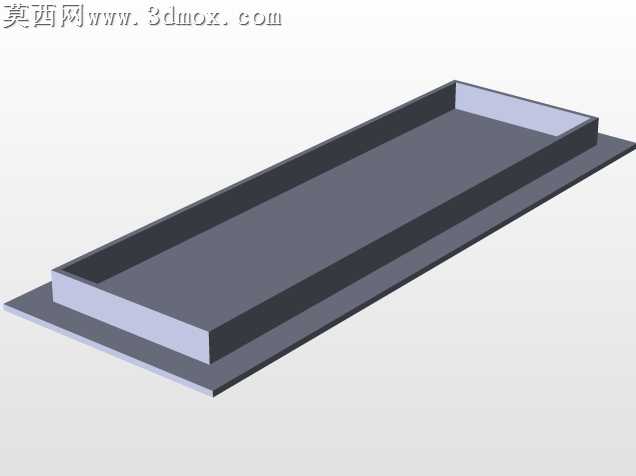

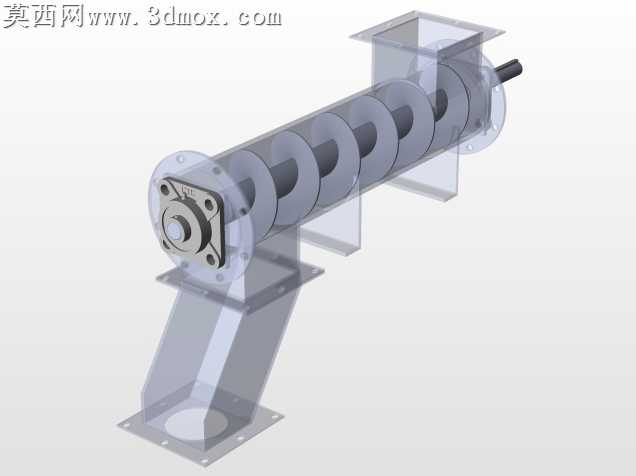

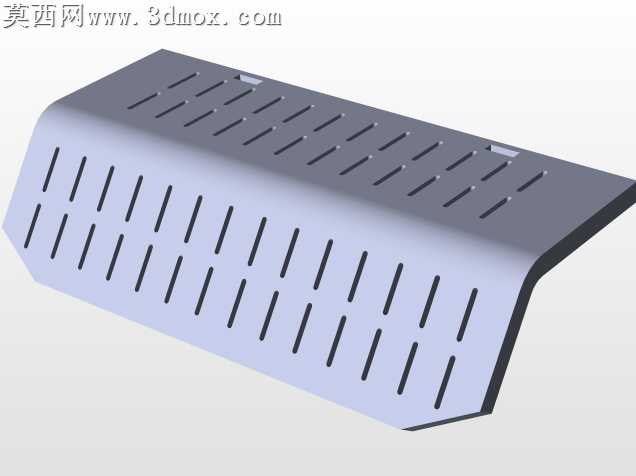

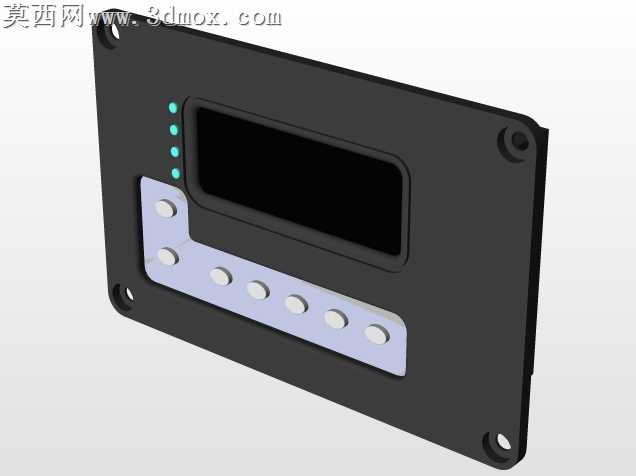

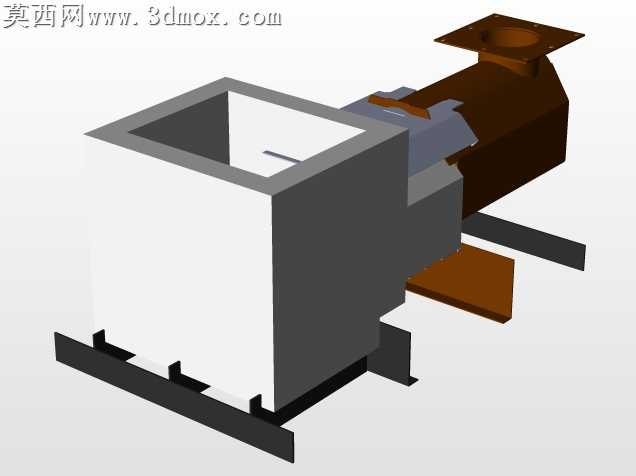

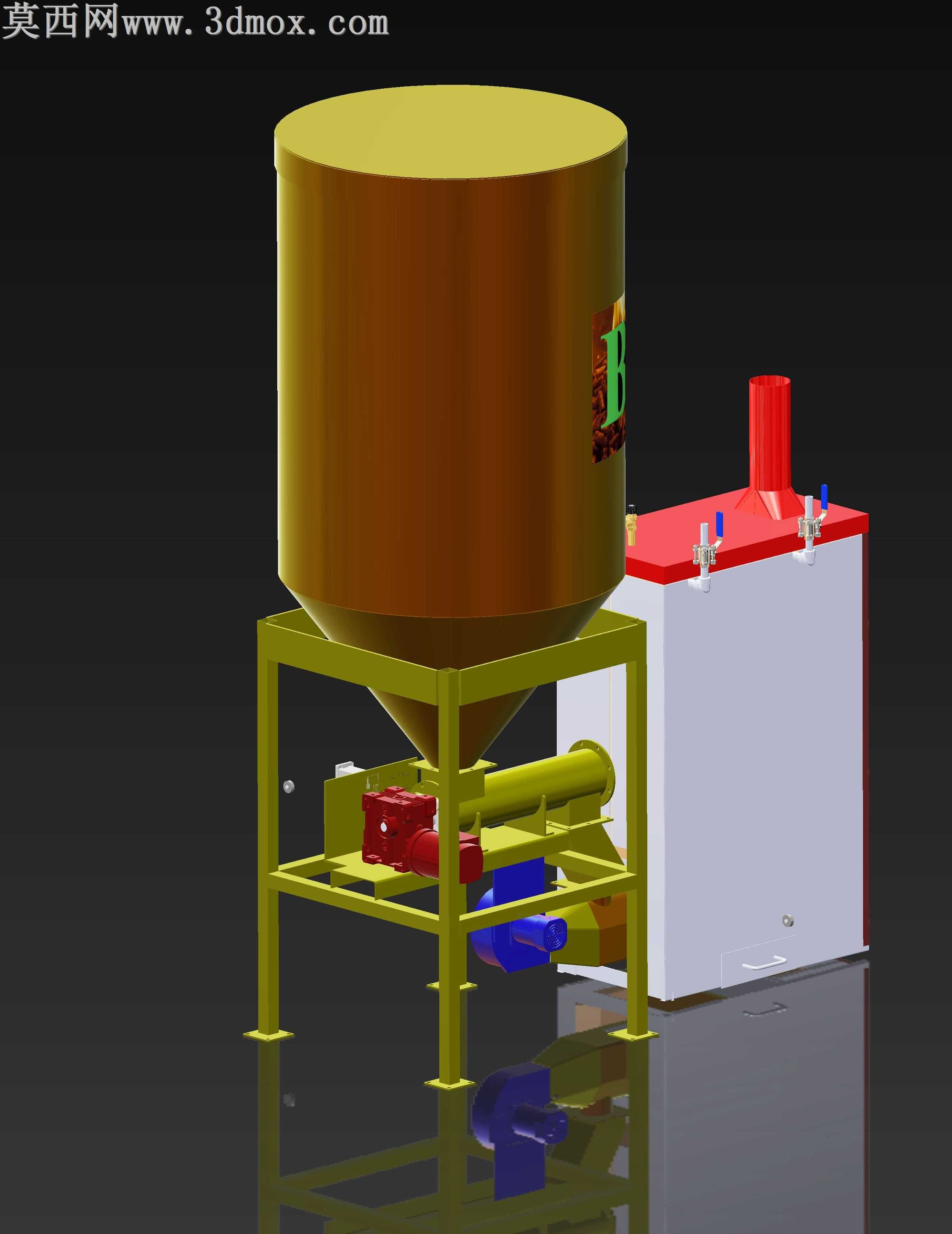

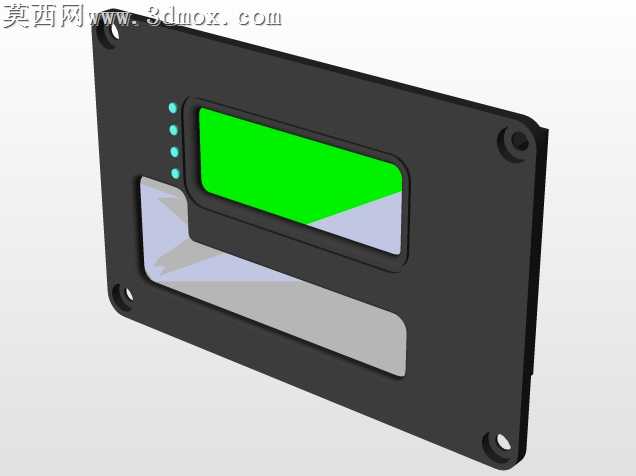

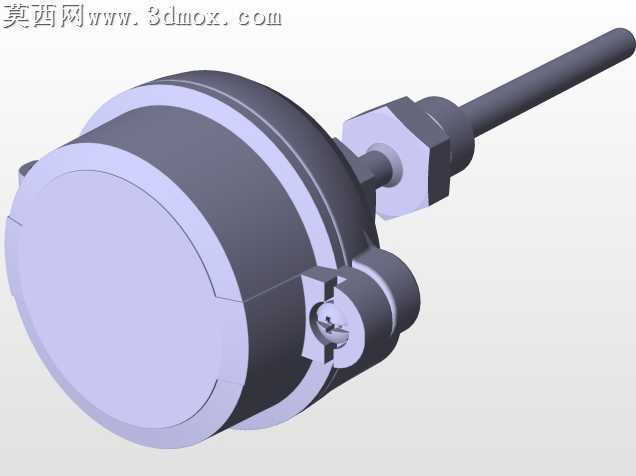

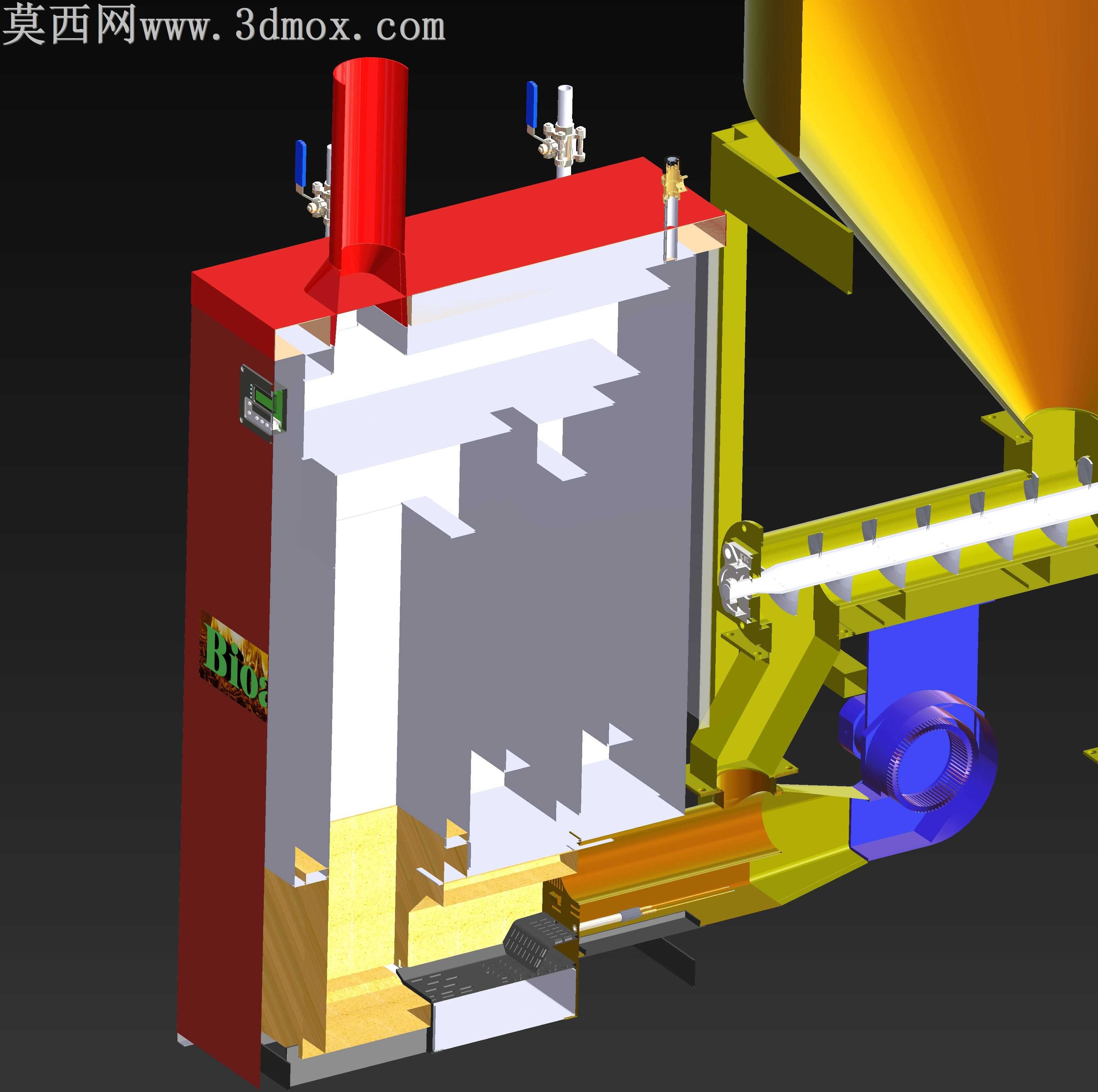

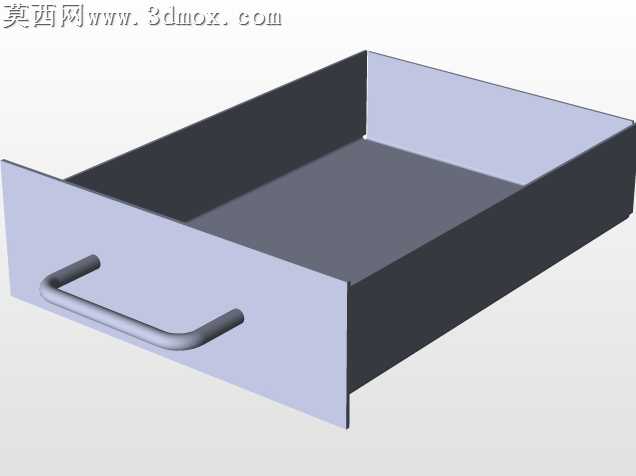

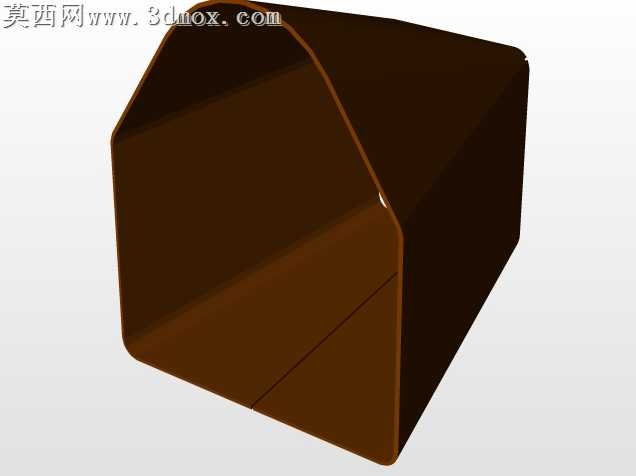

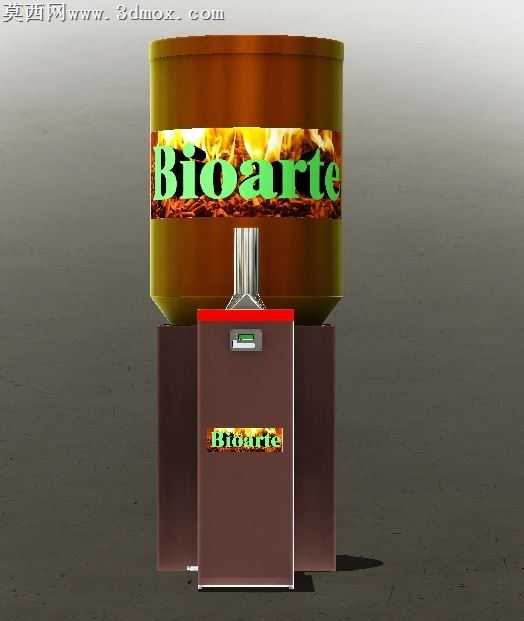

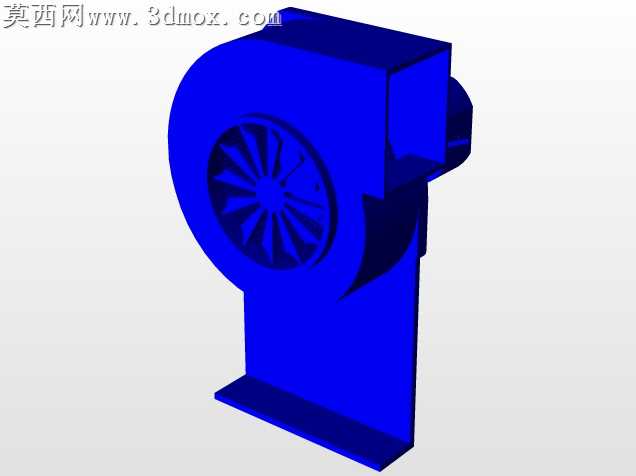

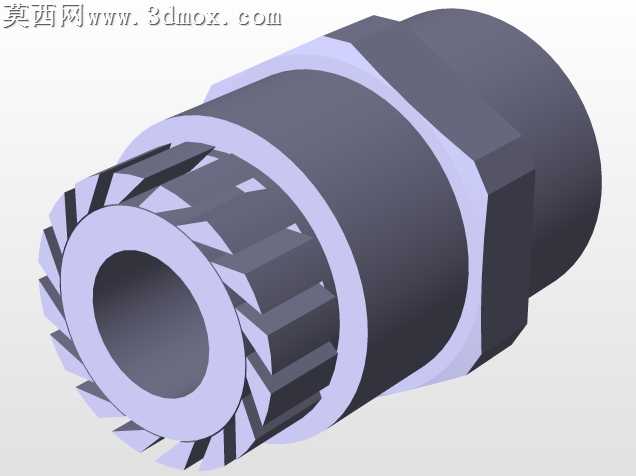

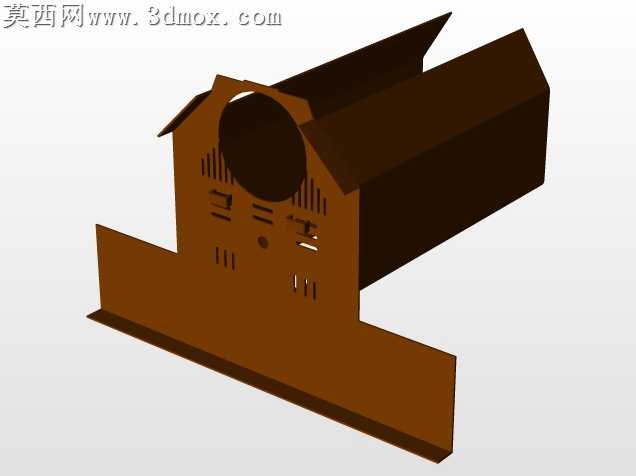

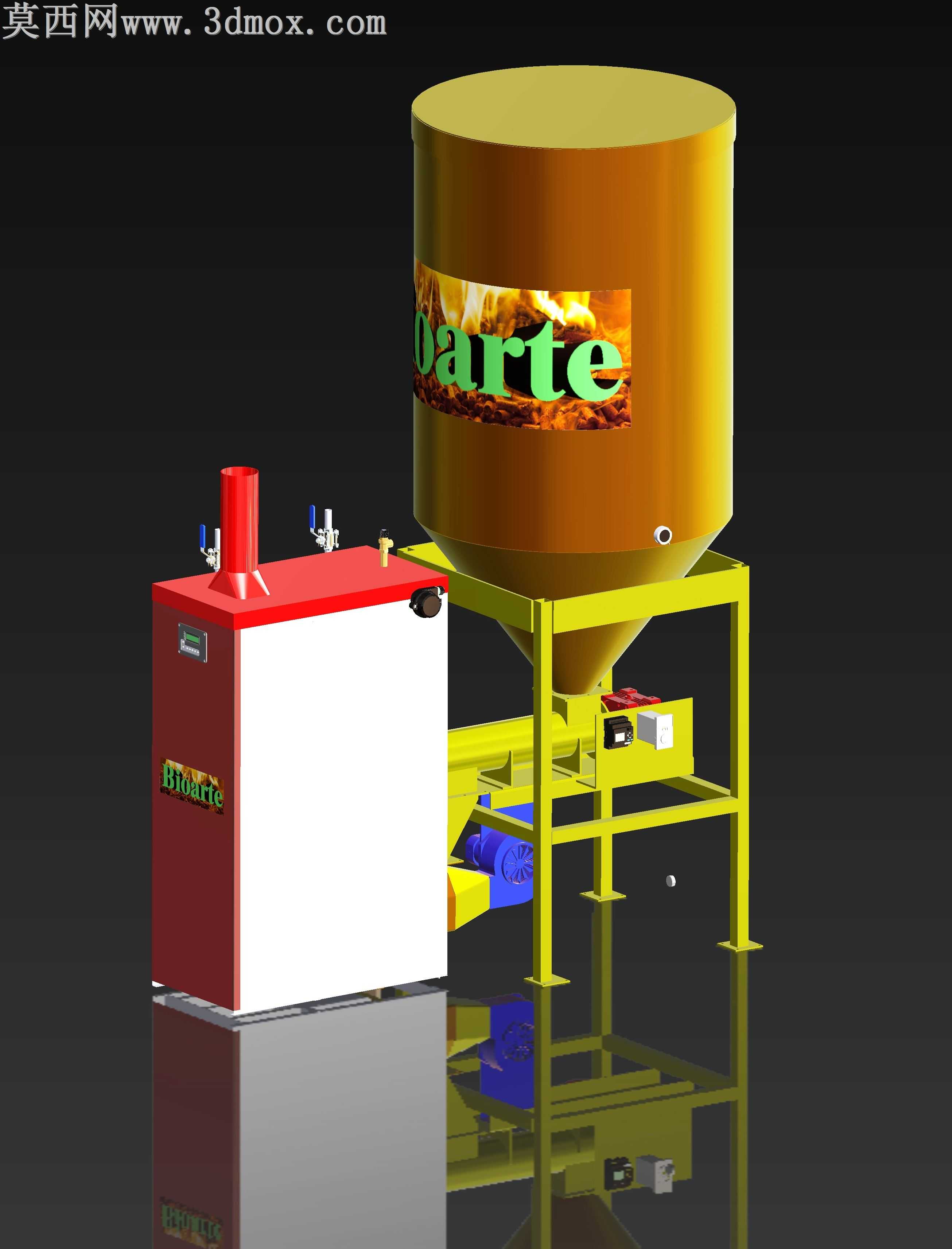

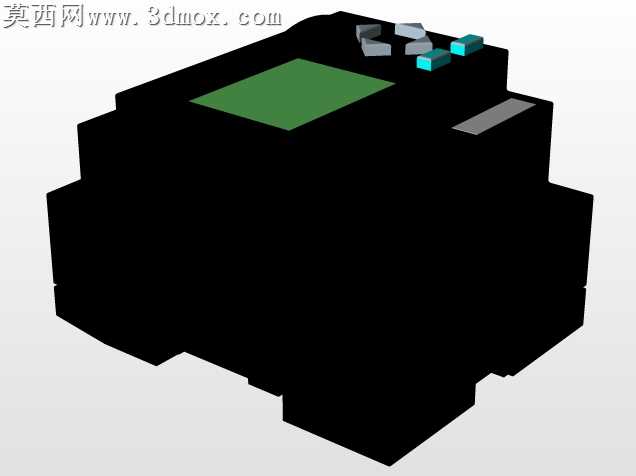

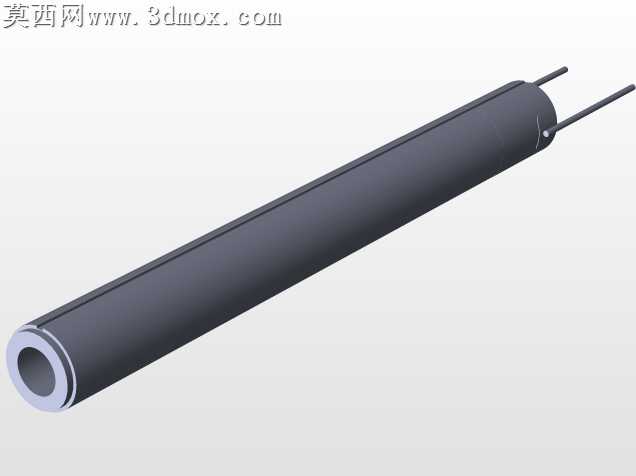

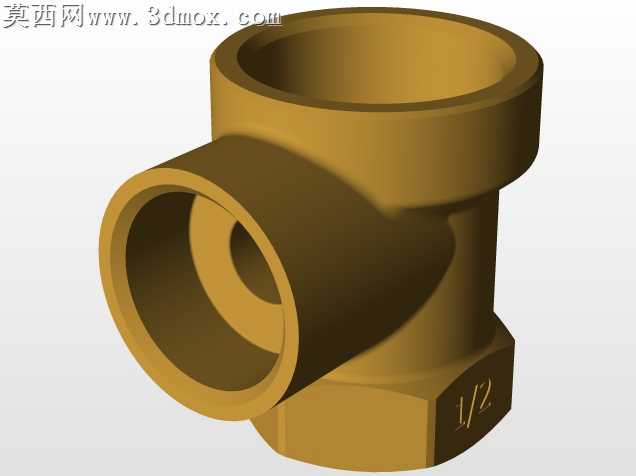

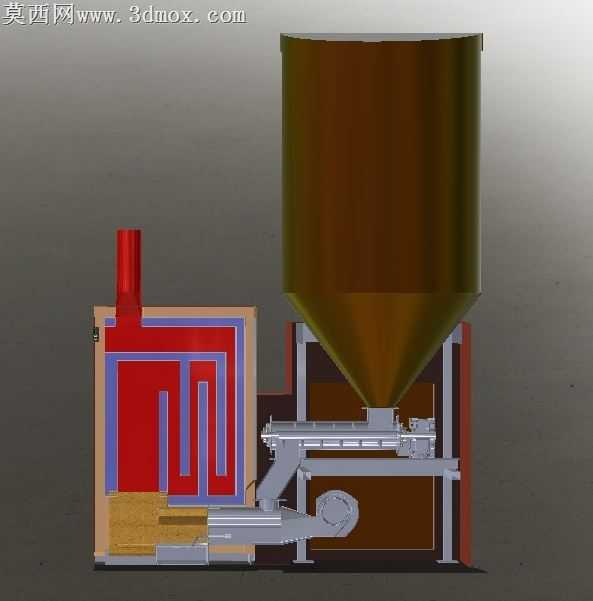

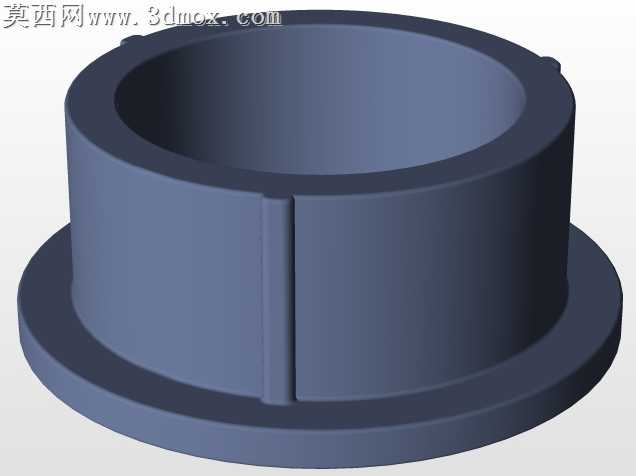

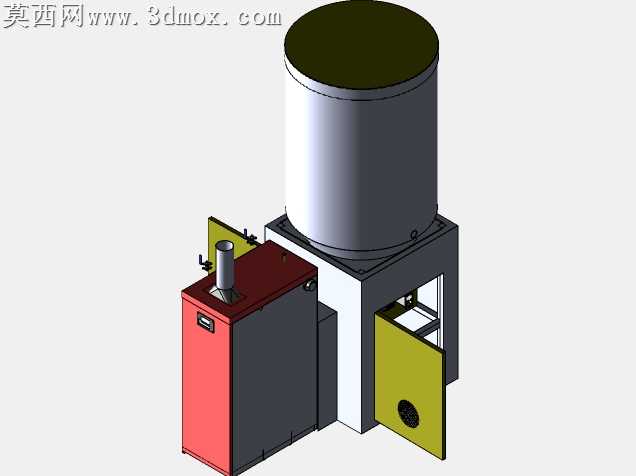

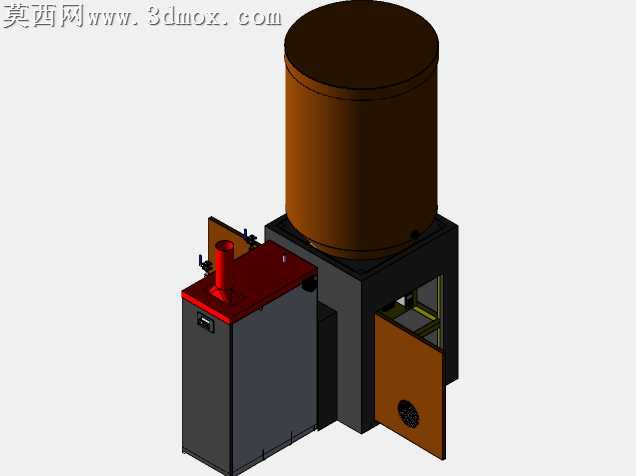

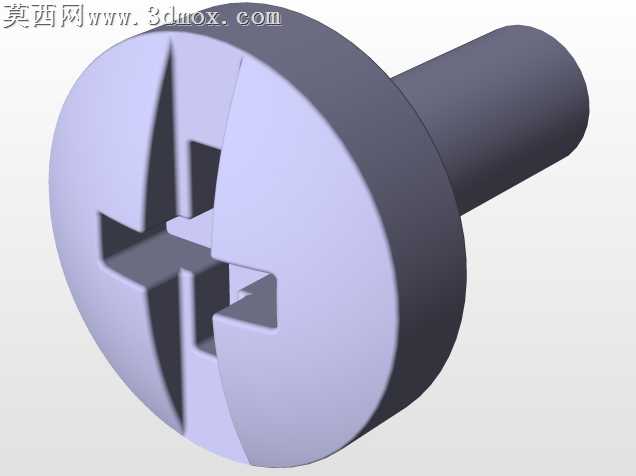

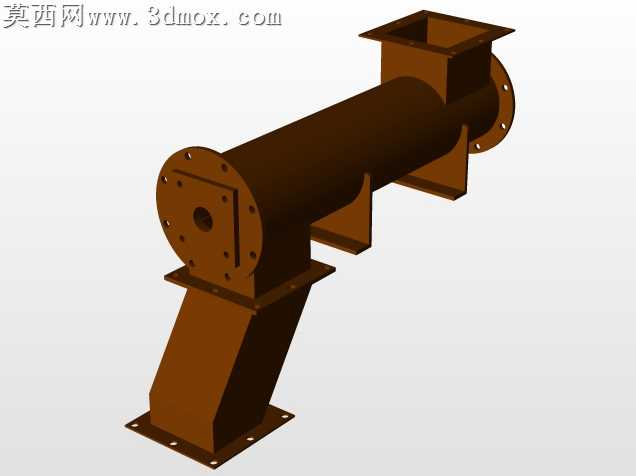

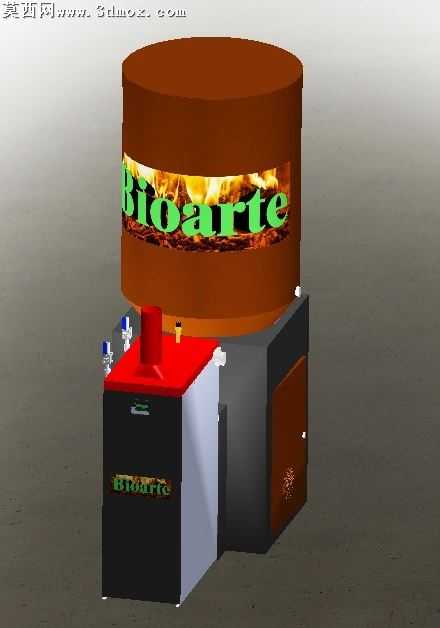

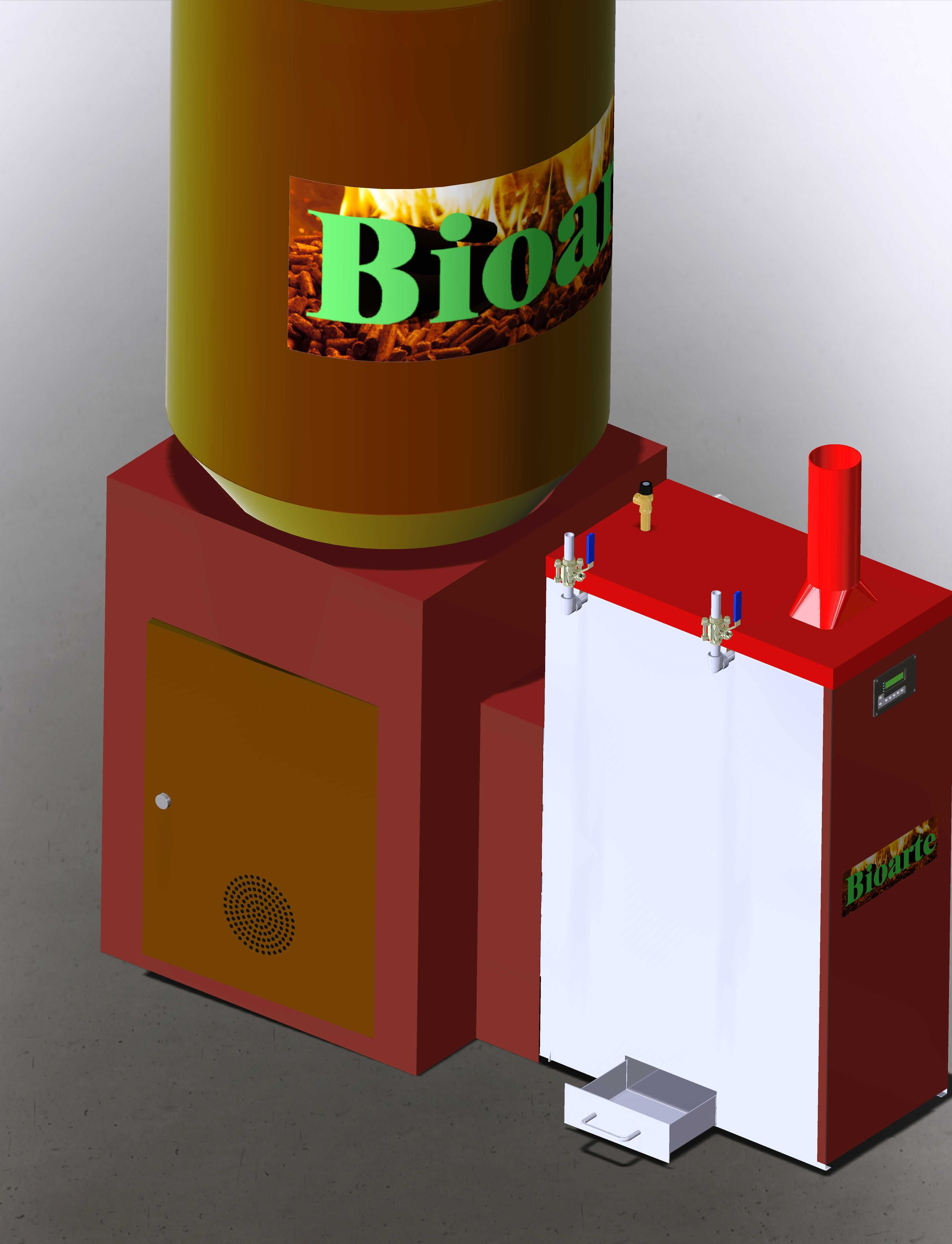

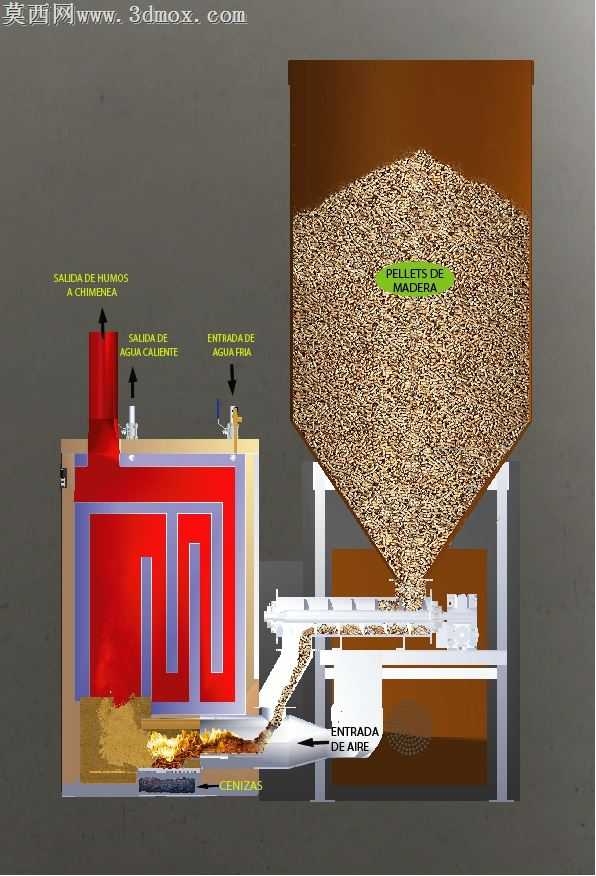

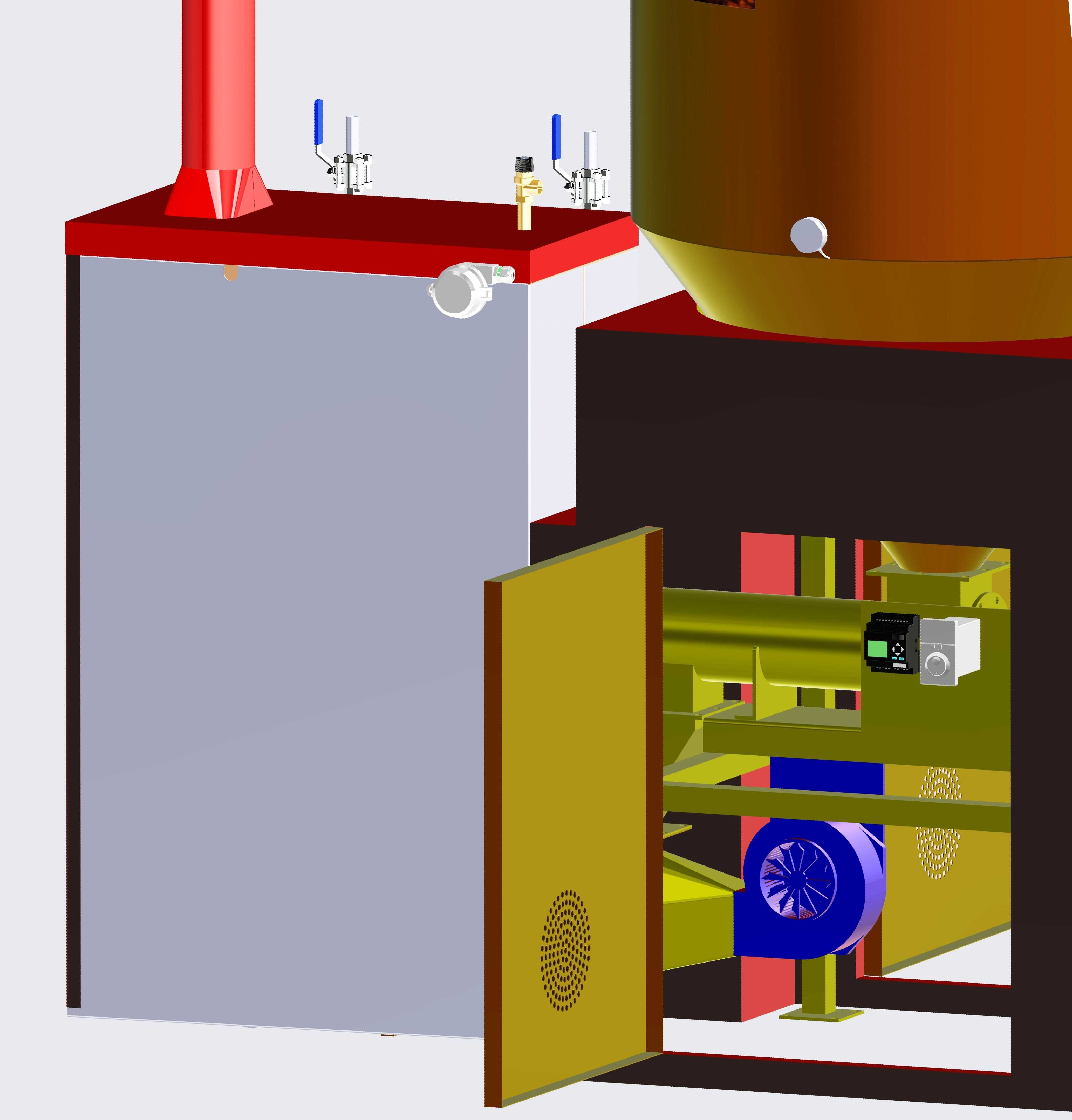

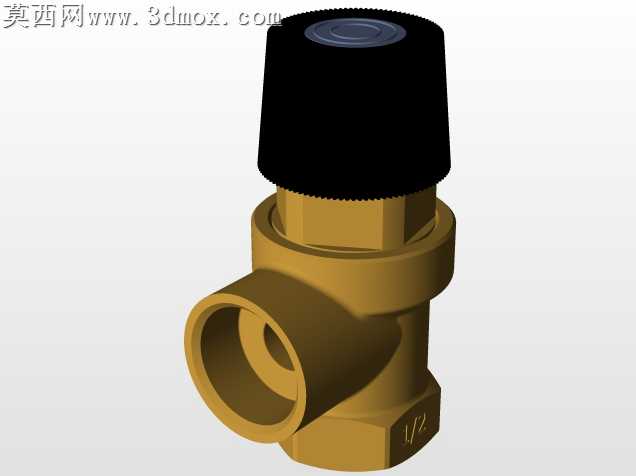

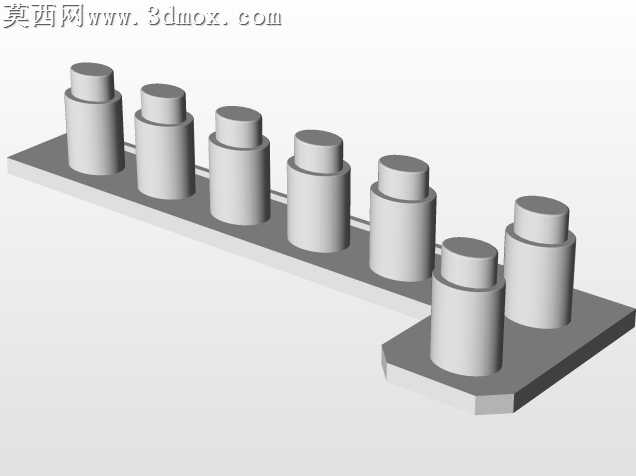

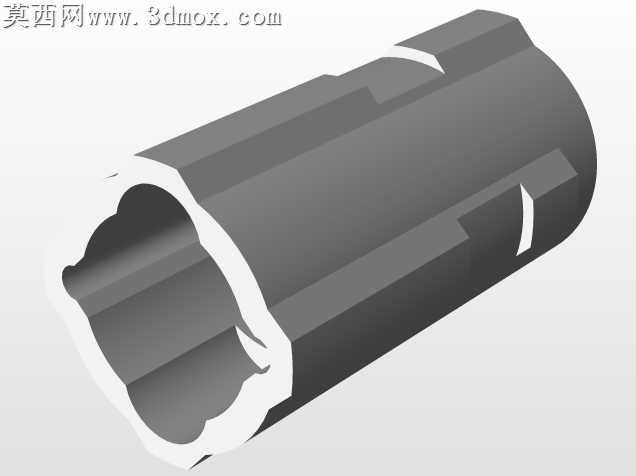

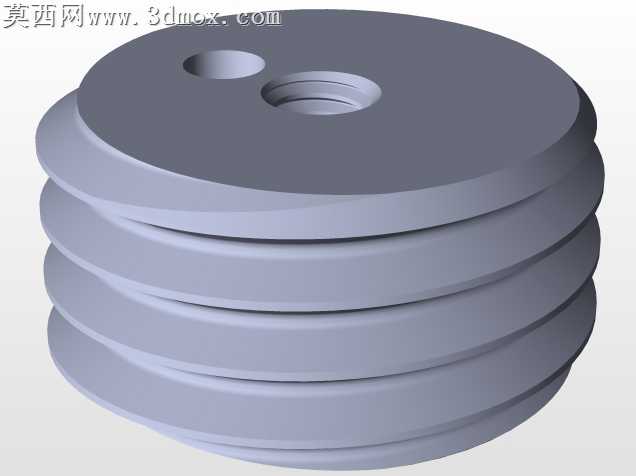

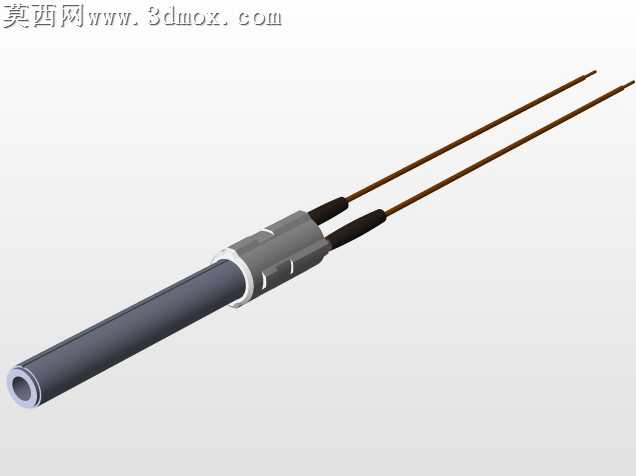

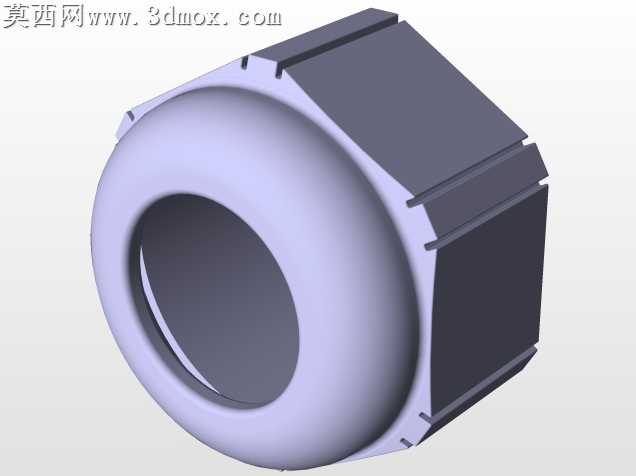

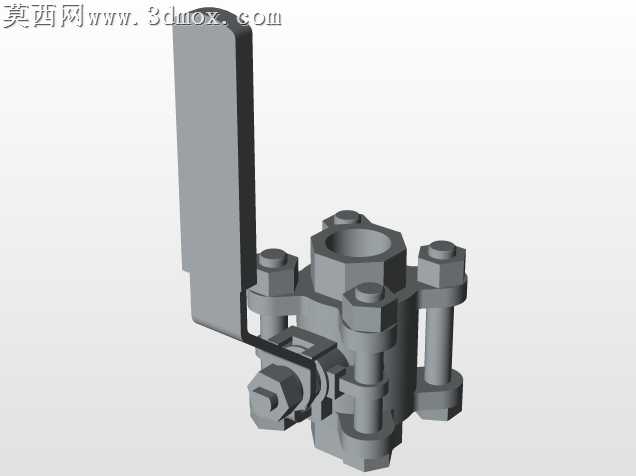

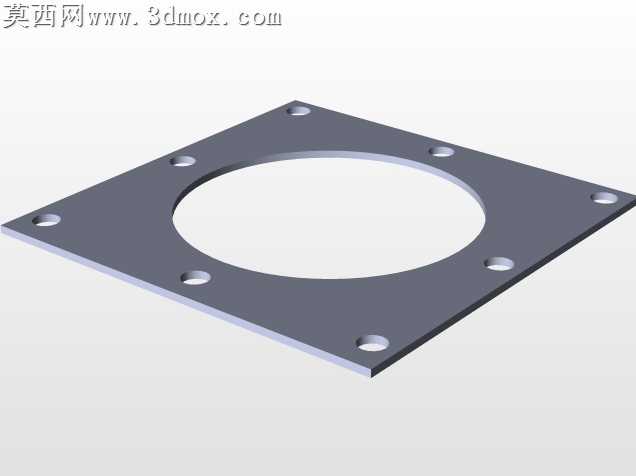

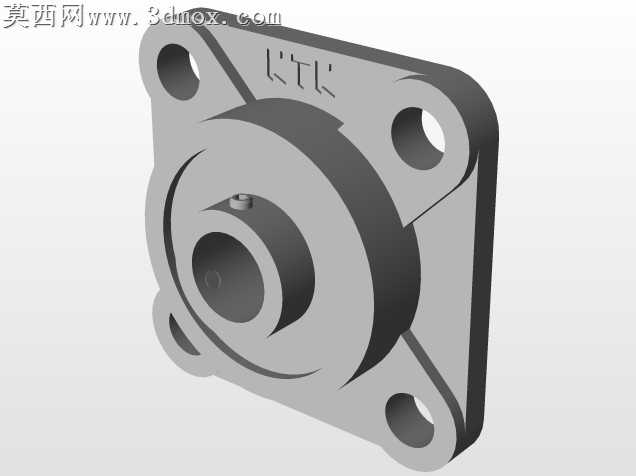

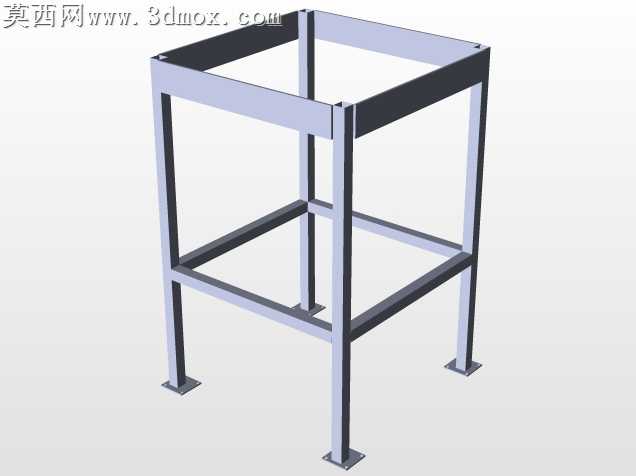

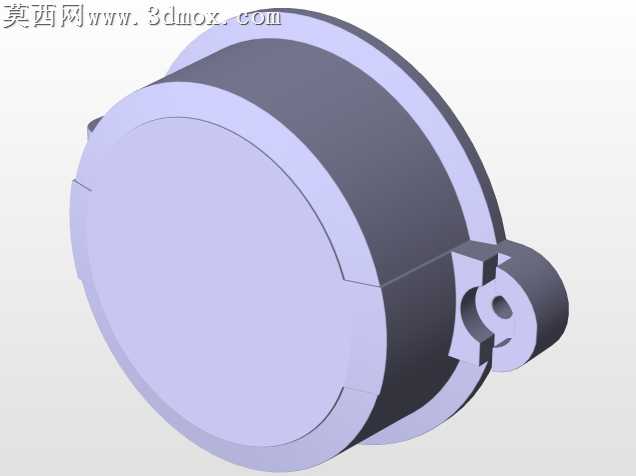

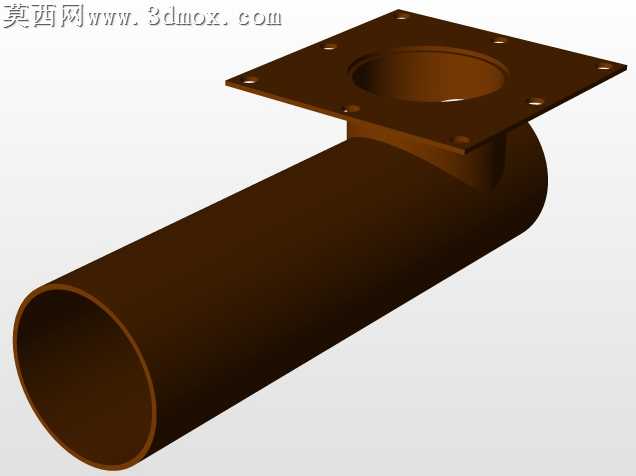

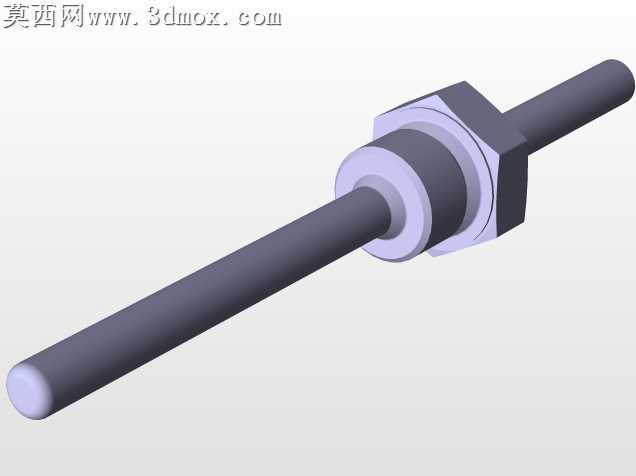

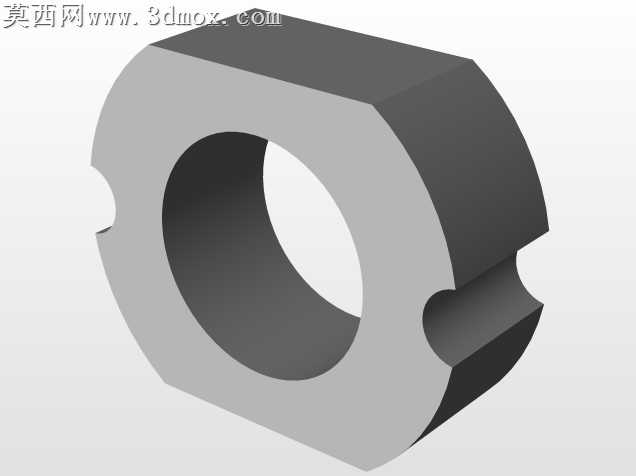

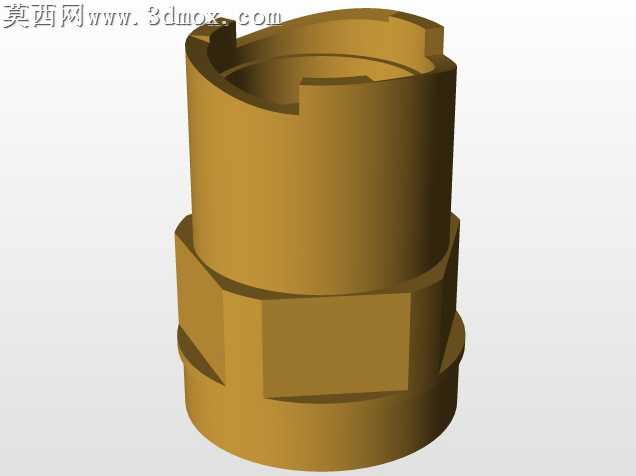

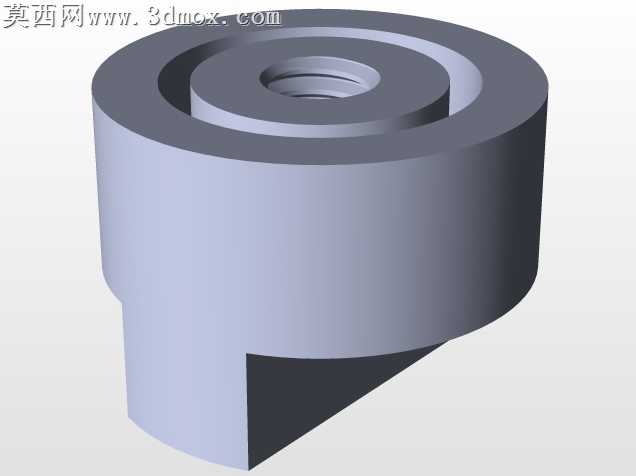

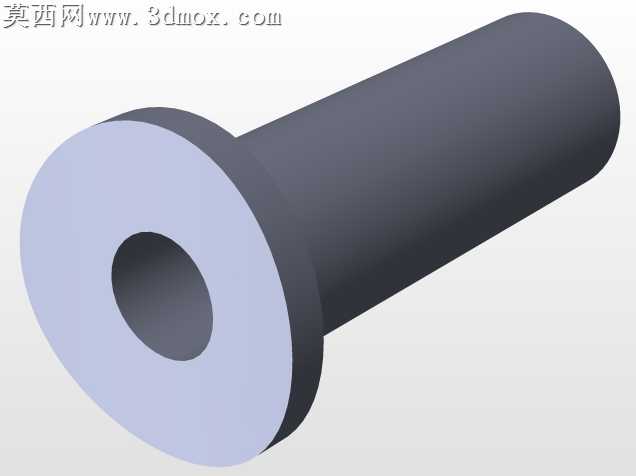

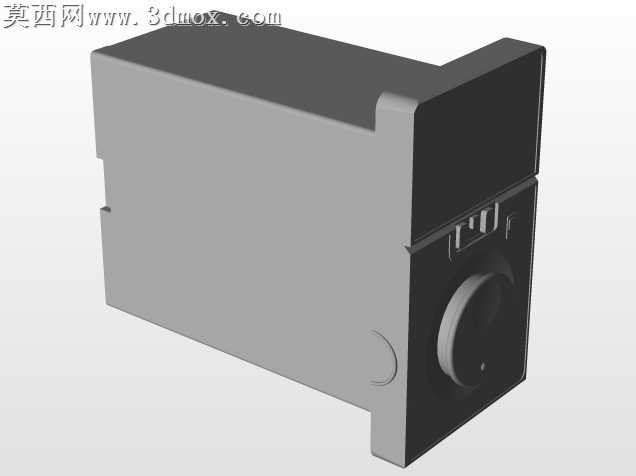

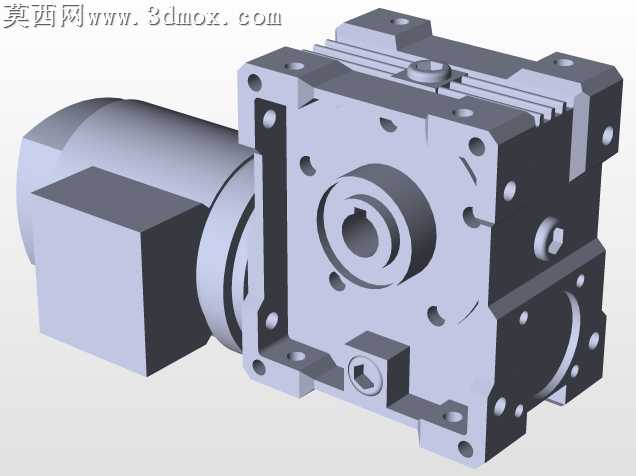

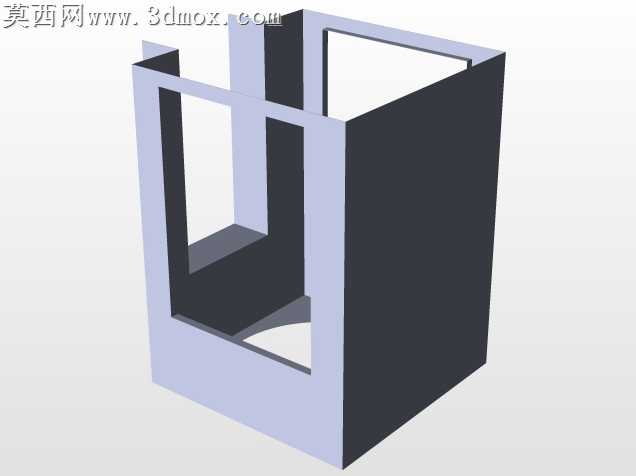

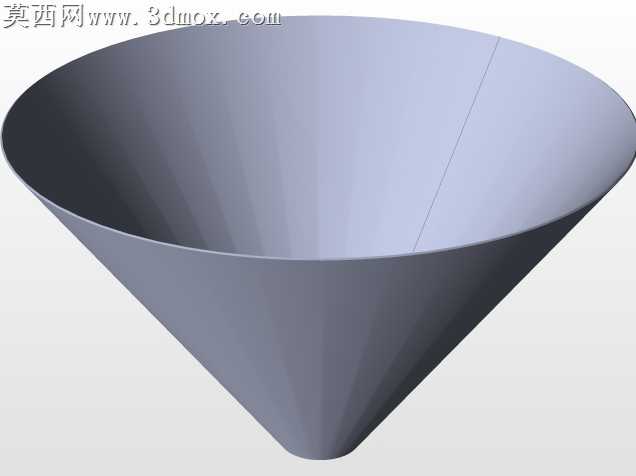

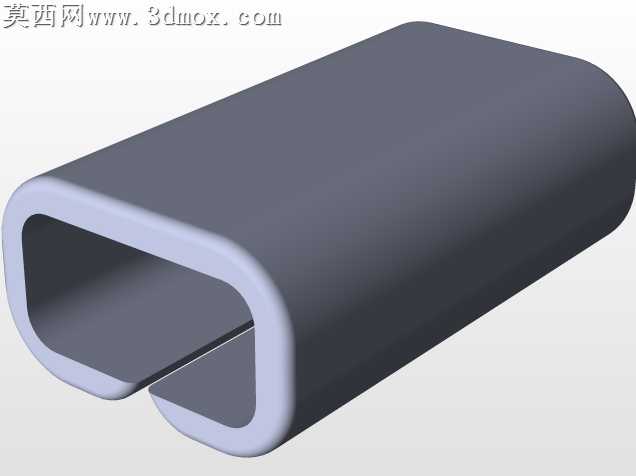

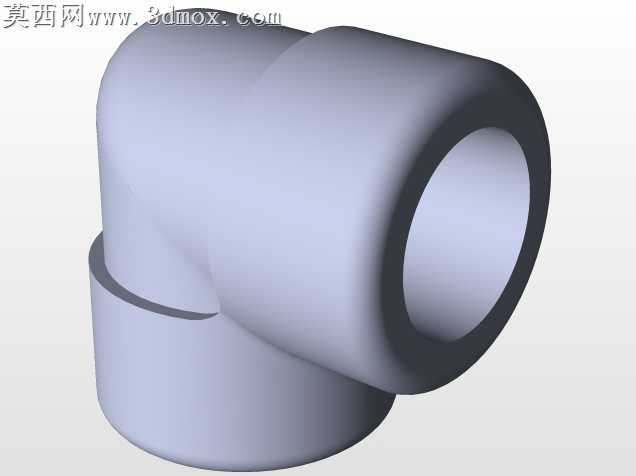

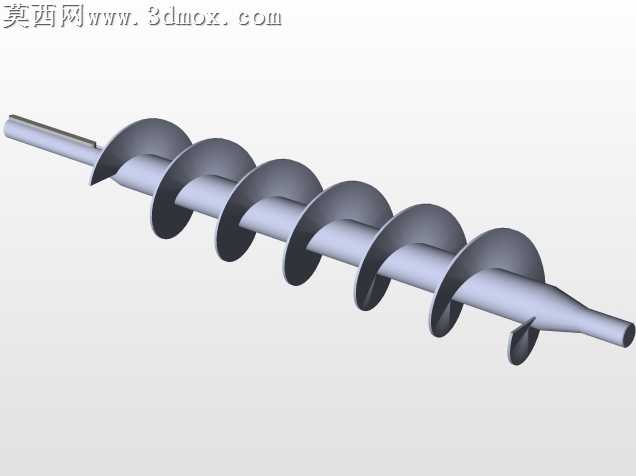

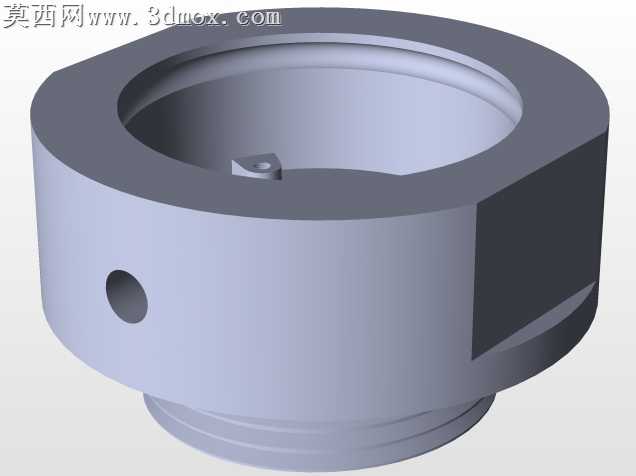

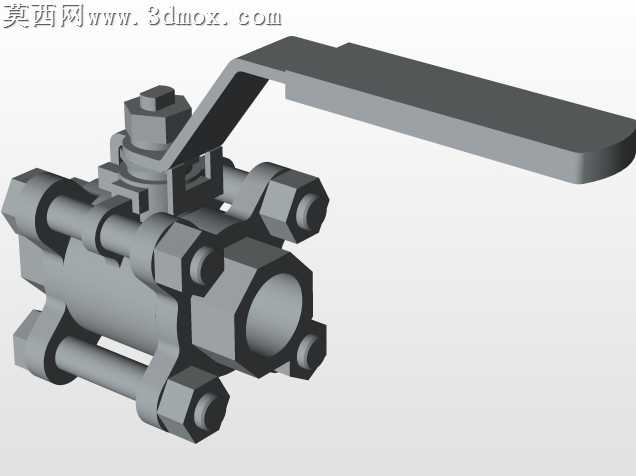

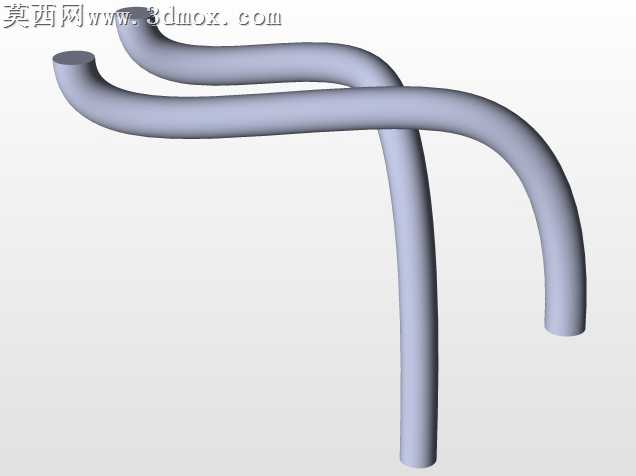

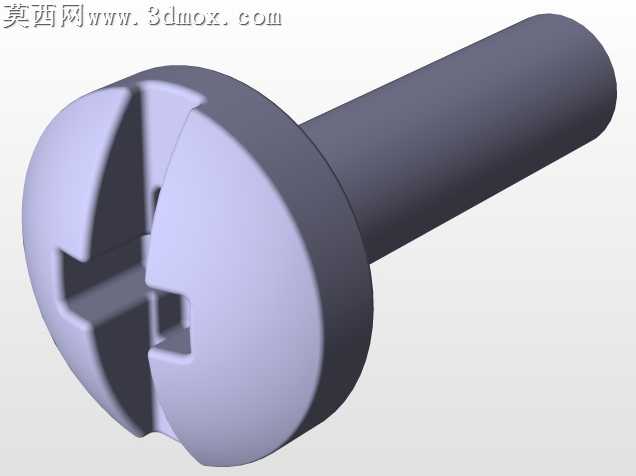

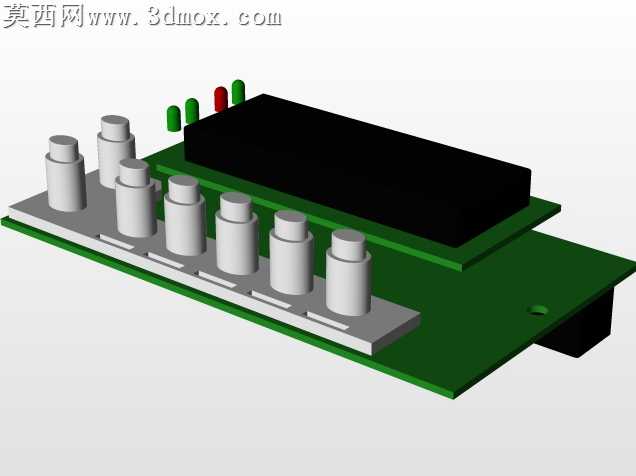

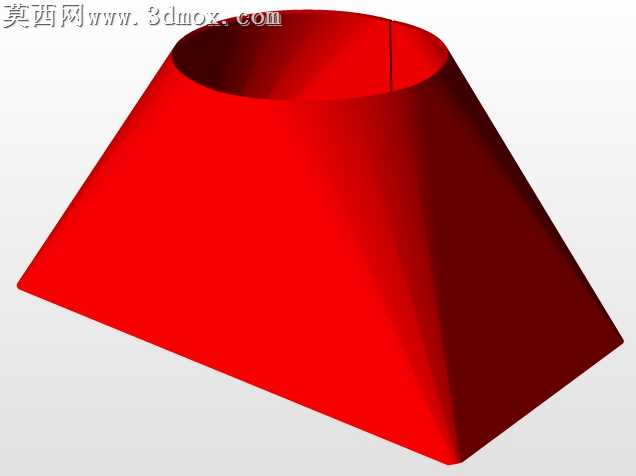

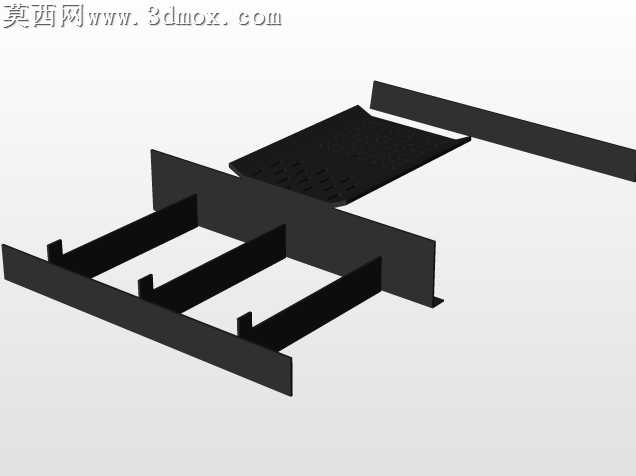

本作品为生物质颗粒锅炉的三维剖视设计模型，采用三维建模软件完成全参数化结构搭建，通过剖视展示手法清晰呈现设备内部的完整构造逻辑，无需拆解实体即可直观掌握各功能模块的布局与衔接关系。建模过程中严格遵循供热设备的结构设计规范，对炉体、进料机构、换热腔室、烟气通路、送风组件等核心部件进行1:1比例还原，各零件间的装配约束完全匹配实际生产的装配公差要求，不存在干涉错位问题。材质渲染环节针对不同部件的物理属性做了区分处理：炉体外侧的耐高温防护层采用哑光深红金属质感材质，还原钢制炉壳的耐热涂层效果；内部耐火保温层采用浅灰白色哑光耐火砖材质，清晰区分保温区域与燃烧区域；进料输送通道采用亮黄色金属材质，突出自动送料机构的结构走向；送风组件采用亮蓝色工程塑料质感材质，直观标识鼓风部件的安装位置；顶部排烟管道采用亮面红色金属材质，明确烟气排出路径；进料斗采用渐变橙黄半透明材质，既展示料斗的储料形态，又不遮挡下方送料结构的展示。结构设计上，设备采用侧置自动送料布局，颗粒燃料从右侧料斗进入螺旋输送通道，通过水平布置的送料螺杆匀速送入炉膛燃烧区域，避免人工频繁添料的操作麻烦；炉膛内部设置阶梯式耐火挡墙，延长燃料在燃烧区的停留时间，保障颗粒充分燃尽，降低不完全燃烧带来的燃料损耗与污染物排放；炉膛下方设置灰斗承接燃烧灰烬，方便后续清灰维护；炉膛后侧与上方布置多回程换热流道，燃烧产生的高温烟气在流道内循环流动，充分与炉体水套进行热量交换，提升整体热效率；设备侧面设置观测与控制接口，可实时监测炉内燃烧状态，配套的送风组件从下部送入助燃空气，配合炉膛结构形成合理的气流场，让燃料与空气充分混合，提升燃烧效率。整体设计围绕生物质颗粒燃料的燃烧特性优化结构，兼顾燃料自动供给、充分燃烧、高效换热、便捷维护的多重需求，剖视的展示形式能够让观看者快速理解颗粒锅炉的工作原理与内部构造，可作为生物质供热设备结构教学、产品方案展示、结构优化参考的数字化三维载体，清晰传递环保型颗粒锅炉的设计思路与功能优势。
