直角限位式金属铰接连接构件

在各类需要实现两个构件间90度范围定角度转动、同时承载一定径向与轴向载荷的设备结构中，这类直角铰接构件是非常常见的连接单元，从工业设备的防护门开合限位、工装夹具的翻转定位，到特种柜体的舱门铰接、小型机械设备的活动臂连接，都能看到这类结构的应用。不同于普通平开式合页的全周转动设计，这款铰接件在结构上做了明确的转动角度限位，两个安装面在闭合状态下呈垂直90度排布，转动到极限位置时刚好贴合限位面，不会出现过转导致的结构干涉，这一设计省去了额外加装限位块的工序，在紧凑安装空间里能有效减少附属零件数量，降低装配复杂度。

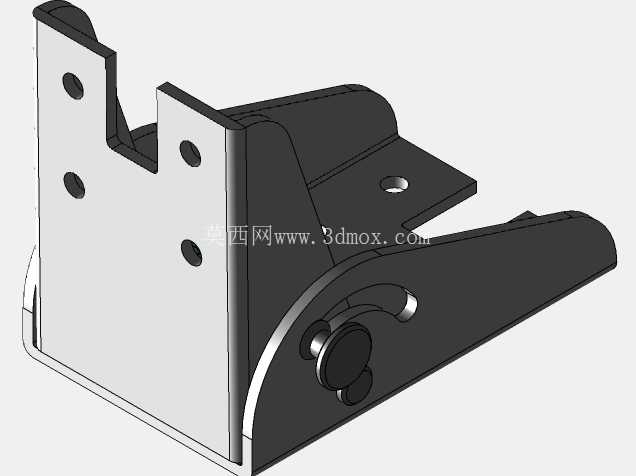

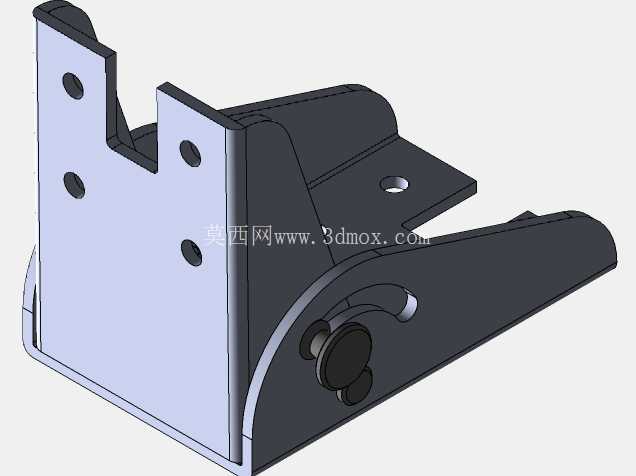

从结构设计逻辑来看，这款铰接件采用了分体式铆接转轴结构，转轴部分通过铆压工艺将两个铰接臂连接为一体，转轴与铰接孔之间预留了合理的配合间隙，既保证转动过程无卡滞，又能控制径向窜动量在合理范围内，避免长期使用后出现晃动松旷。其中一个安装臂设计为带三个安装孔的立式支座结构，安装孔位呈三角形排布，相比双排对称孔位，三角形排布的孔系在承受垂直于安装面的倾覆力矩时，能更均匀地分散螺栓受力，减少单个安装螺栓的载荷峰值，适配M6或者M8规格的紧固件安装，安装面的平面度公差控制在0.1mm以内，保证与被连接件安装后无贴合间隙，避免应力集中。另一个转动臂为带单安装孔的悬臂结构，臂身做了折弯加强筋设计，在不增加整体板材厚度的前提下，大幅提升了悬臂部分的抗弯截面模量，当悬臂端承受垂直载荷时，加强筋能有效抑制臂身的弹性形变，保证转动过程的位置精度。

在安装边界上，这款铰接件的立式安装面整体轮廓尺寸适配多数型材框架、钣金柜体的安装空间，安装时立式支座需要固定在静止的基准构件上，转动臂与活动构件连接，两个安装面的贴合区域都做了去毛刺处理，安装孔为沉孔设计，螺栓安装后头部不会突出安装面，避免活动构件转动时与螺栓头发生剐蹭。转动副的位置做了局部加厚处理，转轴端部的铆头做了圆弧过渡，不会出现锐边割手的问题，同时铆接后的转轴端面与铰接臂表面齐平，不会额外占用安装空间。在实际选型应用中，需要注意这款铰接件的转动方向是固定的，从初始闭合的90度状态向外展开的最大角度同样被限位结构限制，无法实现180度平开，因此在设计活动构件的运动轨迹时，需要提前匹配其转动行程，避免出现运动干涉。

从材质与工艺适配角度，这类铰接件一般采用冷轧钢板冲压成型后做表面发黑或者镀锌处理，兼顾结构强度与防锈能力，相比铸造成型的铰链，冲压结构的零件一致性更好，适合批量装配使用，零件的壁厚均匀，在承受冲击载荷时不会出现铸造件常见的砂眼、缩孔导致的断裂问题。在三维建模过程中，这类构件需要重点关注转轴的配合间隙、安装孔的位置度公差、限位面的角度公差，建模时需要预留出合理的装配间隙，避免数字模型中出现零间隙配合导致实际生产装配时出现卡滞，同时要还原加强筋的折弯半径、安装沉孔的深度与直径，保证模型导出的工程图能直接用于生产下料。对于设备结构设计人员来说，这类标准铰接构件的合理选用，能大幅减少自定义铰接结构的设计工作量，同时成熟的结构形式也能降低后期设备使用过程中铰接部位失效的概率，在需要定角度开合、带有限位要求的连接场景中，这类构件比通用合页的适配性更强，不需要额外设计限位结构就能满足使用要求，有效缩短设备的设计与装配周期。
