电动剪叉式举升作业平台结构设计

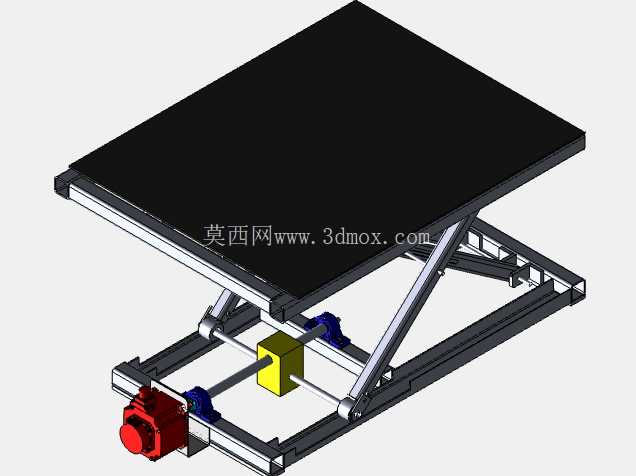

在车间物料转运、生产线工位高度适配、仓储堆垛辅助、设备检修维护等场景中，固定工位的垂直举升需求长期存在，这类场景往往不需要长距离移动，却对举升过程的平稳性、台面承载后的刚性、低位收纳时的空间占用率有明确要求，剪叉式举升结构正是针对这类需求演化出的成熟方案。这套剪叉举升平台采用单组双层剪叉臂作为核心承载结构，区别于液压驱动的同类型设备，其动力输入侧布置在底座端部，通过电机配合丝杠传动实现剪叉臂的开合驱动，整套传动链完全布置在底座框架内部，不会出现液压系统常见的管路渗漏、低温下油液黏度变化导致举升迟滞的问题，更适合对洁净度有要求的装配车间、电子生产工位使用。

从结构设计逻辑来看，剪叉臂采用矩形型钢焊接成型，臂与臂之间、臂与底座及台面的铰接点均配置自润滑衬套，既降低反复举升过程中的铰接磨损，也能减少日常维护的注油频次；上下两组剪叉臂的中间铰接轴做了调质处理，承受交变载荷时不易出现轴颈变形，保证长期使用后举升过程不会出现卡滞、偏摆。台面采用整块花纹钢板铺设，边缘做了折弯加强处理，即使放置表面光滑的工件、工装，也能依靠台面摩擦力减少滑移风险，台面下方布置了多道横向加强筋，避免大载荷集中在台面边缘时出现台面下凹变形。底座框架采用标准型钢拼焊成型，底部预留了地脚安装孔，安装时可直接通过膨胀螺栓固定在硬化混凝土地面，不需要额外做复杂的预埋基础，若后续需要调整工位位置，拆除地脚螺栓后即可通过叉车转运重新安装。

驱动端的动力传递路径经过优化，电机输出端通过联轴器连接传动丝杠，丝杠上的滑动螺母与下层剪叉臂的活动端铰接，当电机正反转时，螺母沿丝杠轴向移动，带动剪叉臂绕铰接点转动，实现台面的垂直升降；丝杠两端配置了推力轴承，能够承受举升过程中产生的轴向推力，避免丝杠端盖受载变形。传动路径上还设置了硬限位块，当台面举升到最大设计高度、下降到最低收纳位置时，活动端会直接接触橡胶缓冲限位块，既避免机械硬碰撞产生的噪音，也能防止超出行程导致的结构损坏。考虑到使用过程中的偏载情况，剪叉臂两侧的铰接点同轴度公差控制在0.1mm以内，底座安装面的平面度公差做了严格约束，即使台面承受额定范围内的偏载，两侧剪叉臂也能同步动作，不会出现台面倾斜、卡滞的问题。

从安装边界来看，这套设备最低收纳高度较低，不需要在地面开挖地坑即可实现台面与地面的小高度差，方便手推车、周转车直接推上台面；最大举升高度覆盖常规工位作业、物料堆垛的常用高度区间，台面尺寸适配标准周转箱、小型工装夹具的放置需求，不需要额外定制大尺寸台面即可满足多数固定工位的举升需求。日常使用中，只需要定期检查铰接点的衬套磨损情况、丝杠表面的润滑状态即可，相比液压驱动的举升设备，维护点更少，对使用人员的设备维护能力要求更低，适合中小规模加工车间、装配线作为固定工位举升设备使用。在建模过程中，所有铰接位置都保留了合理的装配间隙，既不会因为间隙过大导致举升过程晃动，也不会因为间隙过小导致装配时出现干涉，生产加工时可直接参照三维模型的尺寸进行下料、焊接、机加工，减少现场配做的工作量。
