角磨机切割转换支架结构设计

　　在现场五金加工、小型构件裁切的作业场景里，手持角磨机的作业自由度高，但直向握持进行平直切割时，很难持续保证切割面的垂直度与走刀直线度，尤其是切割薄金属板、小型型材时，手部抖动很容易造成切口歪斜、崩边，甚至出现锯片卡滞反弹的安全隐患，这款转换支架的设计初衷，就是解决手持角磨机做平直切割作业时的定位稳定性问题，把原本手持自由操作的角磨机，转化为具备固定切割基准的小型台式切割设备，拓展角磨机的作业适用范围。从结构设计逻辑来看，整个支架采用分体式装配思路，核心分为主机夹持单元、底座支撑单元、深度限位单元、锯片防护单元四个部分。

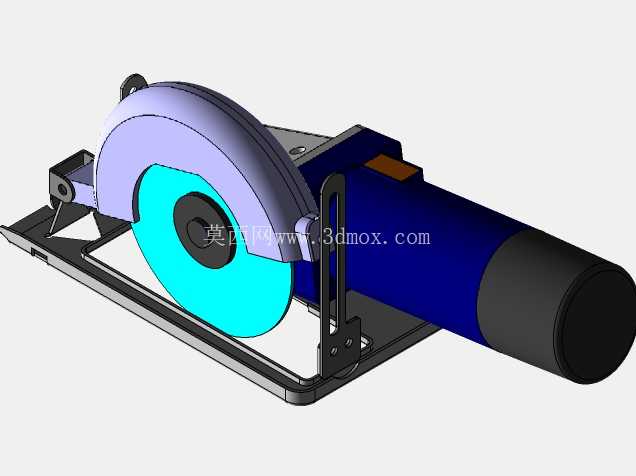

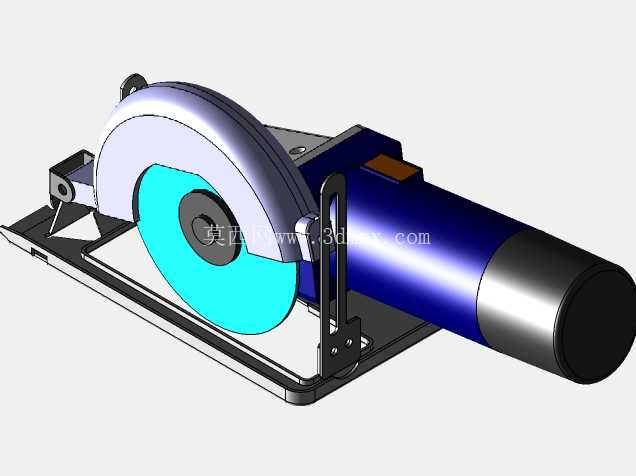

　　主机夹持单元采用环抱式锁紧结构，对应角磨机的握持筒体做了仿形贴合面，搭配两侧可调节的锁紧压片，能够适配市面上多数主流外径尺寸的100型、125型角磨机筒体，安装时不需要对原有角磨机做任何打孔、切削改装，只需要松开锁紧螺栓，将角磨机筒体卡入夹持位后再锁紧压片即可完成固定，不会破坏角磨机本身的结构强度，拆卸后角磨机依然可以单独作为打磨设备使用。底座支撑单元采用平板式金属底板作为基准面，底板的下边缘做了平直度校准处理，作业时底板完全贴靠在待切割工件表面，能够为整个切割动作提供稳定的支撑基准，避免手持作业时的上下浮动问题；底板前端开设了避让锯片的长槽，锯片从槽位中伸出，伸出长度可以通过深度限位结构进行调节，以此控制单次切割的深度，既可以满足薄板材的全切需求，也能实现厚板材的定深度开槽作业，避免锯片过度切入下方支撑台面造成损耗。

　　锯片防护单元在原有角磨机防护罩的基础上，增加了半包围式的延伸护罩，护罩覆盖锯片非作业侧的全部外露区域，能够阻挡切割过程中飞溅的金属切屑与磨料颗粒，降低作业过程中的飞溅伤害风险，同时护罩的侧边做了平直的靠位面，在进行直边切割时，可以将靠位面贴靠在预先固定的导向靠尺上，沿着靠尺推动整个支架移动，就能保证长距离切割的直线度，切割误差可以控制在0.5mm每米范围内，满足一般五金加工、装修现场的裁切精度要求。从安装边界尺寸来看，整个支架装配完成后，横向宽度控制在180mm以内，纵向长度不超过320mm，整体重量控制在1.2kg左右，不会给角磨机增加过多的额外负载，手持推移时的操作手感依然轻便；夹持单元的调节范围覆盖直径45mm到65mm的角磨机筒体，适配绝大多数常规民用与工业级角磨机产品，锯片的最大伸出深度可以达到28mm，能够满足3mm以下钢板、20mm以下实木板材、小型铝型材的切割需求。

　　在实际作业场景中，这套转换装置可以替代小型台式切割机完成多数现场裁切作业，不需要额外购置专用切割设备，尤其适合装修施工、户外维修、小型五金加工作坊这类场地有限、设备携带要求高的场景，相比手持自由切割，加装支架后切割面的平面度、垂直度都有明显提升，后续打磨修整的工作量可以减少60%以上，同时因为有底座与护罩的双重防护，作业时锯片的受力更加稳定，卡锯反弹的概率大幅降低，提升了角磨机切割作业的安全性。设计过程中针对支架的受力点做了加强处理，夹持单元与底座连接的位置设置了加强筋，避免长时间作业后连接位置出现形变导致切割精度下降，所有与角磨机接触的贴合面都做了防滑纹理处理，锁紧后不会出现角磨机转动、移位的问题，底板的底面做了磨砂防滑处理，贴靠在光滑工件表面时不会出现侧滑，进一步保证作业过程的稳定性。
