金属增材制造拓扑优化开瓶器结构设计

日常餐饮场景中，开瓶器是接触频次极高的手动五金工具，传统冲压成型的开瓶器多采用等厚度钢板裁切弯折结构，为满足撬起瓶盖的强度要求往往预留较大安全余量，整体重量偏大，长期手持操作易产生疲劳感，且多余材料的存在也不符合当下轻量化工具的设计趋势。这款拓扑优化开瓶器的设计核心，是在满足手动开瓶全工况受力要求的前提下，最大程度去除非承载区域的材料，实现结构效率的最优匹配。

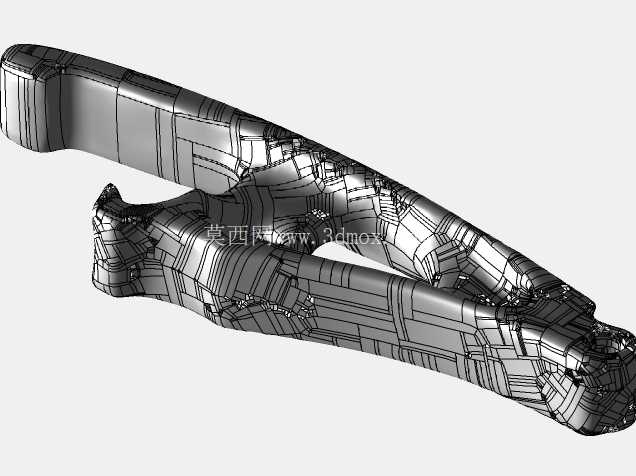

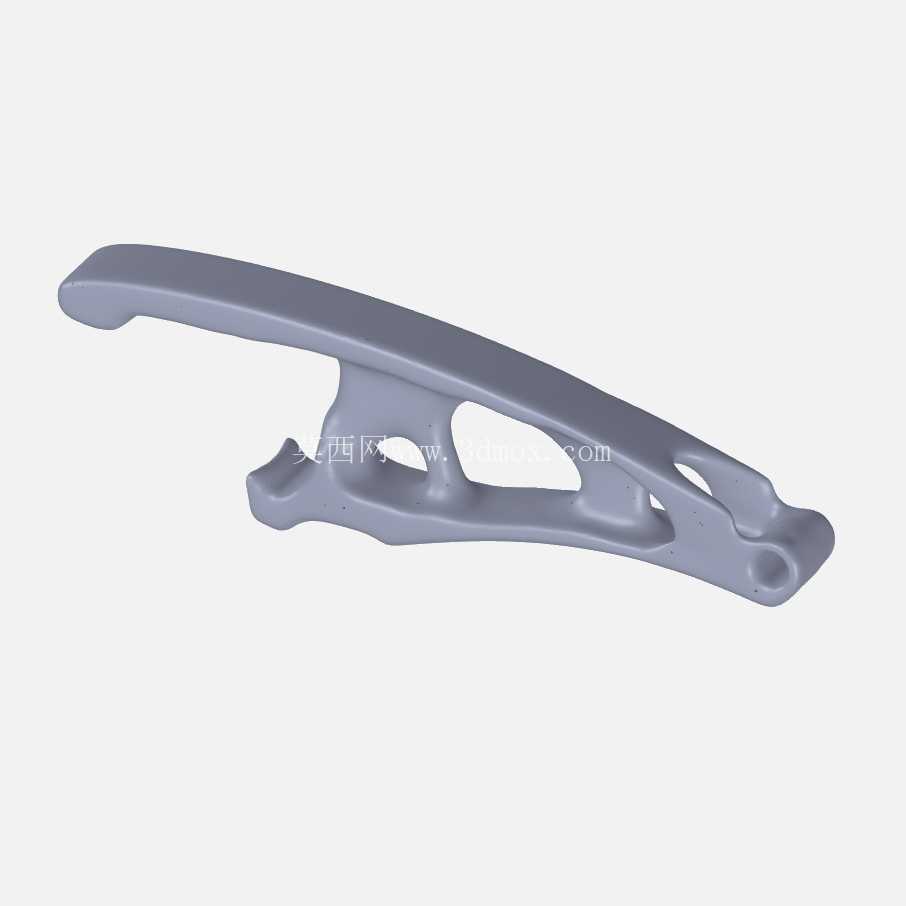

从实际使用工况来看，开瓶动作的核心受力集中在三个区域：与瓶盖顶部接触的撬头支点位置、勾住瓶盖下缘的卡接位置，以及人手握持施力的手柄尾端。传统结构设计中，这三个受力点之间的连接区域多采用等截面平直结构，材料分布没有对应力传递路径做针对性匹配，很多低应力区域的材料完全不参与载荷传递，属于无效重量。拓扑优化的设计思路正是基于这一问题，先将整个开瓶器的设计空间做离散化处理，设定撬头支点、卡接钩为固定约束区域，手柄区域施加垂直向上的手动载荷，以结构整体应变能最小为优化目标，以体积缩减60%为约束条件，通过迭代计算得到材料的最优分布路径，再对计算得到的点阵式传力结构做圆角过渡、壁厚均匀化处理，避免出现应力集中的尖锐棱角，最终得到连续流畅的镂空式结构形态。

考虑到拓扑优化后的复杂镂空结构无法通过传统冲压、锻造工艺成型，这款开瓶器的设计完全适配金属增材制造工艺，可选材料涵盖钛合金、316L不锈钢、铝合金等常用金属3D打印材料，不同材料对应不同的使用场景：钛合金版本重量轻、生物相容性好，适合户外便携使用；316L不锈钢版本强度高、耐腐蚀性好，适合餐饮商用场景；铝合金版本重量最轻、成本适中，适合日常家用。结构设计过程中充分考虑了增材制造的工艺约束，所有镂空区域的最小壁厚控制在1.5mm以上，悬空结构的自支撑角度不小于45度，无需额外添加打印支撑即可完成成型，大幅降低后处理工作量，成型后仅需对接触瓶盖的撬头位置、手柄握持区域做简单打磨去毛刺即可投入使用。

从安装与使用边界来看，这款开瓶器整体长度控制在120mm左右，最大宽度28mm，最厚位置8mm，整体尺寸与普通成人手掌的握持宽度匹配，手柄区域的曲面弧度完全贴合人手握持时的指腹形态，长时间施力也不会产生硌手的不适感。撬头位置的卡接槽尺寸严格匹配标准皇冠型啤酒瓶盖的尺寸，卡接深度3mm，支点位置做了1mm的圆角处理，开瓶时不会刮伤瓶盖表面，也不会出现打滑脱扣的问题。结构的受力安全系数按照手动施力的最大载荷150N做校核，优化后的结构最大应力出现在撬头支点位置，数值远低于所选材料的屈服强度，反复使用不会出现塑性变形或断裂问题。镂空式的结构设计除了减重之外，还能在开瓶时让瓶盖与撬头之间的空气快速流通，避免传统密闭式开瓶器因负压导致的瓶盖吸附难以脱落的问题，开瓶动作完成后瓶盖会自然从卡接槽滑落，无需手动摘除，实际使用流畅度优于传统结构开瓶器。

不同于传统开瓶器千篇一律的平直造型，拓扑优化生成的自然流畅的传力筋结构自带独特的工业设计美感，每一处结构形态都对应着力的传递路径，没有多余的装饰性结构，真正实现了形式追随功能的设计理念，既可以作为日常使用的实用工具，也可以作为金属增材制造工艺的展示样件，用于工艺演示、结构教学等场景。
