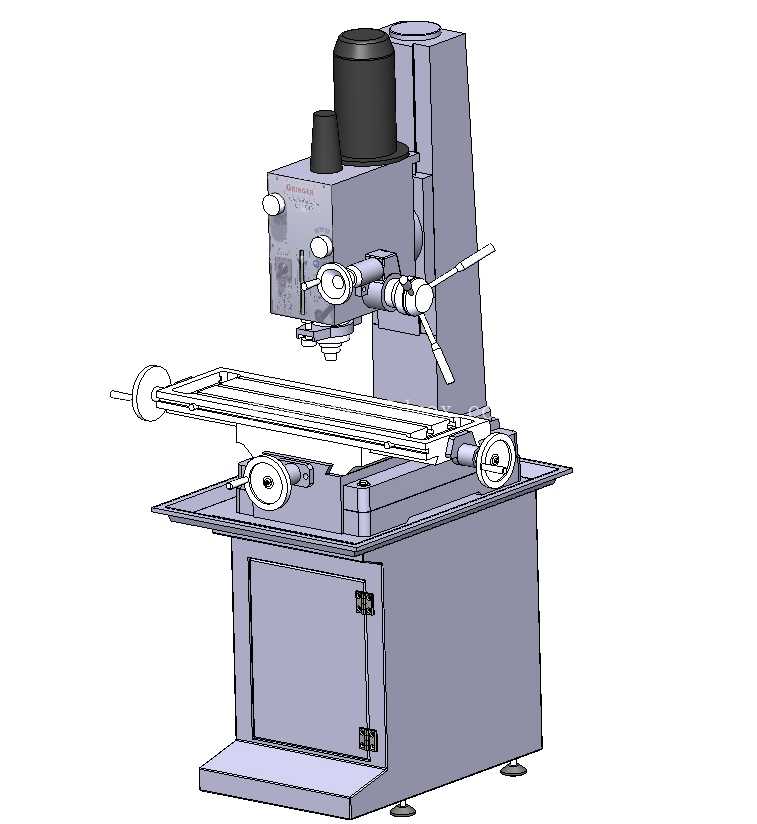

富拉迪拉格林格立式钻铣床结构设计

这款立式钻铣床的结构设计，完全围绕中小批量机械加工车间的日常作业需求展开，没有冗余的装饰性结构，每一处布局都对应实际加工场景的操作逻辑。从车间实际使用场景来看，这类设备常布置在模具维修工位、小型五金件加工班组、职业院校实训场地，既可以完成小型铸铁件、铝型材、碳钢工件的平面铣削，也能承担钻孔、扩孔、铰孔、攻丝等多道工序，不需要频繁更换设备就能完成常规零件的机加工序，对于加工品类杂、工件批量小的生产场景适配性极强。

从功能特性上看，设备的主轴箱采用立式布局，主轴垂直进给的行程设计覆盖了常规小型工件的加工深度需求，主轴侧面设置的多组操作手柄分别对应主轴转速切换、进给量调节、主轴锁紧功能，操作时工人站在设备正前方，手部自然伸展就能触碰到所有操作件，不需要大幅度挪动身体，长时间作业的疲劳度更低。工作台部分采用十字滑台结构，纵向和横向进给都配置了手轮操作机构，手轮的安装位置分别在工作台的前端和侧面，不管是正面操作还是侧面观察加工状态时，都能方便地调节工作台位置，滑台的导轨面采用矩形导轨结构，承载能力强，加工过程中的抗振表现优于线轨结构，适合断续切削的铣削工况。

设计思路上，整机采用床身、底座一体化的箱型结构，底座下方预留了储物柜门空间，可以存放常用的扳手、钻头、铣刀等工装附件，不需要额外配置工具柜，节省车间占地面积。床身背部的立柱采用加厚壁板设计，主轴箱沿立柱导轨上下移动时的刚性足够，即使满负荷铣削也不会出现明显的振颤，保证加工面的粗糙度达标。设备的冷却系统、电气线路都采用内置式布局，管线不会外露在操作区域，避免加工过程中铁屑刮擦管线造成损坏，也减少了清洁设备时的卫生死角。

从安装边界和外形尺寸来看，整机的占地面积控制在小型机床的常规范围内，不需要做特殊的设备基础，普通的硬化车间地面就能放置，调平脚杯可以适应地面轻微的不平整，安装时只需要调整四个脚杯的高度就能保证工作台水平。设备的操作高度符合成年人站立作业的人机工程学要求，工作台面距离地面的高度刚好适配工人自然站立时的手臂操作高度，不需要额外配置增高脚踏板。主轴端面到工作台面的最大距离、工作台的纵横行程参数，都匹配常见的小型加工工件尺寸范围，不管是加工小型法兰盘、模具镶件，还是设备维修时的配做零件，都有足够的加工空间。

细节结构上，工作台的T型槽采用标准间距设计，可以通用常规的机床压板、平口钳等装夹附件，用户不需要额外定制专用装夹工具。主轴的锥孔采用通用标准规格，适配市面上常见的铣夹头、钻夹头，刀具采购和更换都很方便。设备的所有操作手柄都设置了防滑纹路，手上沾有切削液时也能稳定操作，不会出现打滑的情况。各进给轴的锁紧机构操作力适中，锁紧后滑台不会出现窜动，加工深孔或者大进给铣削时的位置精度稳定。整体结构没有采用复杂的数控系统，纯机械操作的结构故障率低，日常维护只需要定期给导轨加注润滑油、检查传动皮带的张紧度即可，对于没有专业机床维修人员的小型加工车间非常友好，不需要复杂的培训就能让操作工快速上手使用。
