铸造生产线用铣削加工定位工装结构

项目分类:工装 发布时间:2026-05-21 ID:1149040
  • 铸造生产线用铣削加工定位工装结构
  • 铸造生产线用铣削加工定位工装结构

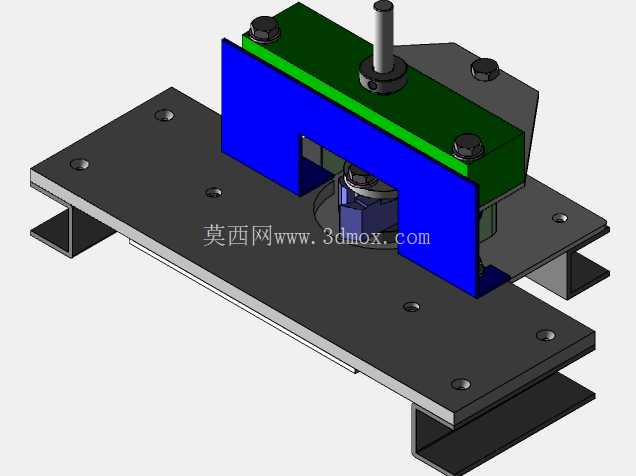

  在铸造后处理的机加工工序里,铸件飞边、浇冒口残留的铣削作业一直存在定位不稳、换型效率低的痛点,这套铣削附件正是针对这类场景开发的机加工配套工装,主要适配小型立式铣床、加工中心的工位加装,也可集成到铸造生产线的自动铣削单元中,完成铸件合模线、残留浇道的精准铣削作业。从结构布局来看,整套工装采用底板+龙门式压合架的组合形式,底部安装板预留了多组沉头安装孔,可直接固定在铣床工作台的T型槽上,安装孔位的间距参考了通用铣床工作台的槽距标准,不需要额外制作过渡连接板就能完成装夹,底板的边缘做了下沉式的避让槽,能避开工作台面的排屑槽,避免铁屑堆积在安装面导致工装水平度偏差。

  上部的压合组件采用门式开口结构,开口宽度对应常见小型铸件的最大轮廓尺寸,作业时铸件放置在底板的定位槽内,上部的绿色压板通过顶部的导柱完成下压动作,导柱和压板之间设置了耐磨衬套,长期往复下压也不会出现导柱磨损导致的压合偏斜问题,压板上的四个锁紧螺栓采用内六角圆柱头结构,可根据待加工铸件的高度调整压板的初始位置,适配不同高度的铸件装夹需求。蓝色的侧挡块是这套工装的定位基准面,两个侧挡块分别固定在压板开口的两侧,和底板的定位槽形成三面定位的结构,铸件放置后仅需要推靠到侧挡块和定位槽的基准面,就能完成X、Y两个方向的定位,不需要反复打表找正,能大幅缩短单件装夹的辅助时间。

  中间的加工避让孔正对铣刀的作业路径,铣刀从压板的开口处下刀,可直接接触到铸件需要加工的飞边部位,不会和工装本体发生干涉,避让孔的直径比常用铣刀的最大直径大15mm,既保证了足够的走刀空间,也能避免间隙过大导致的铸件压合边缘变形。在实际生产应用中,这套工装主要解决小型铸件铣削时的夹持变形问题,传统的台钳夹持容易因为夹紧力集中导致薄壁铸件出现变形,铣削完成后松开夹具铸件回弹,加工尺寸出现超差,而这套工装采用面压合的方式,压板的压合面覆盖铸件的非加工区域,夹紧力均匀分布在铸件上表面,不会出现局部应力集中导致的变形。

  设计过程中,整体结构的受力做了针对性优化,底板采用加厚钢板焊接后去应力处理,长期承受铣削的切削力也不会出现底板翘曲,侧挡块和压板的连接位置设置了加强筋,抵消铣削时的侧向切削力,避免长期使用后侧挡块出现偏移导致定位精度下降。安装边界方面,整套工装的总高度控制在普通铣床的开口行程范围内,不需要调整铣床的主轴初始高度就能完成安装,底板的长度和宽度适配中小型铣床的工作台尺寸,安装后不会超出工作台面的边缘,也不会和铣床的行程限位块发生干涉。日常使用时,导柱位置可定期加注润滑脂,减少下压动作的磨损,压板和侧挡块的接触面做了淬火处理,硬度达到HRC45以上,长期和铸件接触也不会出现磕碰凹痕,保证定位基准的精度稳定性。针对不同规格的铸件,还可以更换不同厚度的侧挡块调整开口尺寸,不需要更换整套工装就能完成多品种铸件的加工适配,适合多品种小批量的铸造车间后处理工序使用,相比专用的定制夹具,适配性更强,综合使用成本更低。铣削作业过程中,铁屑会顺着底板的倾斜面落到工作台的排屑槽内,不会在工装内部堆积,每次加工完成后只需要用压缩空气吹扫就能清理干净,没有难以清理的死角,日常维护的工作量很小。
