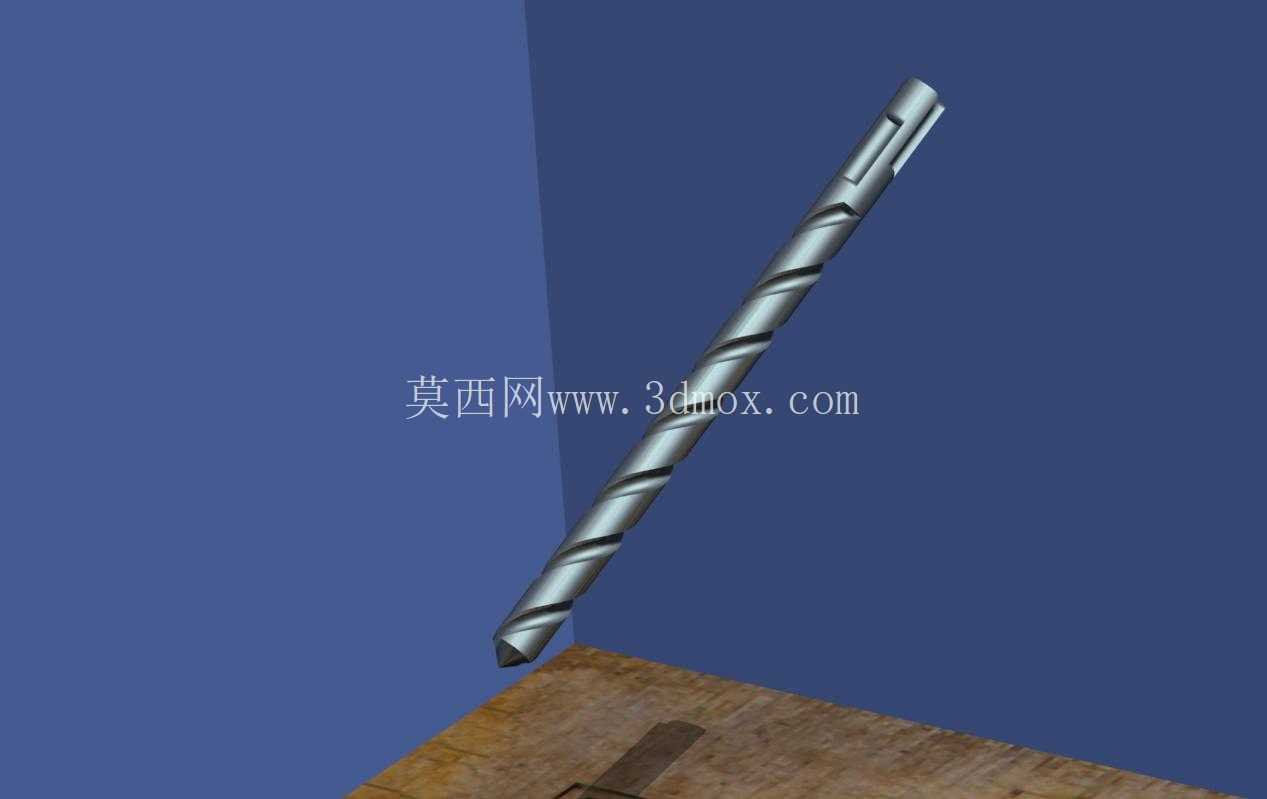

SDS电锤钻头结构设计三维数模

　　在建筑装修、水电安装、石材加工等现场作业场景里，SDS钻头是搭配电锤完成硬质基材钻削作业的核心消耗配件，和普通手电钻用的直柄钻头不同，这类钻头依靠柄部的特殊卡槽结构，能在电锤夹头内实现轴向滑动配合，既可以传递旋转扭矩，又能承接电锤输出的高频轴向冲击载荷，在混凝土、砖石、石材等脆性硬质材料上完成钻孔作业，不会出现普通直柄钻头在冲击工况下打滑、夹头磨损快、柄部断裂的问题。

　　从实际作业的需求出发，这款钻头的设计首先围绕钻削排屑的核心逻辑展开，钻体部分的螺旋槽采用等导程宽槽结构，槽底圆弧过渡平滑，没有应力集中的尖角，钻削过程中产生的碎屑可以顺着螺旋槽快速排出孔外，避免碎屑在孔底堆积造成卡钻、钻头过热退火的问题，针对不同硬度的基材，螺旋槽的升角经过反复调整，既保证排屑顺畅，又不会因为槽深过大削弱钻体的整体刚性，在冲击载荷下不会出现钻杆弯折的情况。

　　钻头的切削头部采用硬质合金刀片焊接结构，刀片的切削角度针对脆性材料的破碎特性设计，主切削刃带有负倒棱，冲击接触基材时可以先将接触区域的材料击碎，再通过旋转动作将碎屑刮离孔壁，相比普通全磨制高速钢钻头，硬质合金刀头的红硬性更好，长时间高负载钻削也不会出现刃口快速磨损的情况，能有效减少作业过程中更换钻头的频次。柄部的SDS卡槽结构是整个设计的核心配合边界，卡槽的位置、深度、宽度都严格匹配通用SDS夹头的装夹尺寸，装入夹头后钢珠可以卡入卡槽内，既可以限制钻头的周向转动传递扭矩，又预留了轴向的滑动行程，保证电锤的冲击活塞可以将冲击力直接传递到钻头头部，不会出现冲击能量在夹头位置损耗的问题，柄部末端的倒角设计方便现场作业时快速装夹，不需要额外拧动夹头钥匙，单手就可以完成钻头的更换，适配高空作业、狭小空间作业时的快速换刀需求。

　　从安装边界来看，这款钻头的整体外径公差控制在合理范围内，钻出的孔径尺寸偏差符合现场膨胀螺栓安装的精度要求，不会出现孔径过大导致膨胀螺栓固定不牢、孔径过小需要反复扩孔的问题，钻体的直线度经过严格控制，高速旋转加冲击作业时不会出现过大的径向跳动，既可以保证钻孔的直线度，又能减少电锤夹头的异常磨损，延长电动工具的使用寿命。在实际建模过程中，螺旋槽的曲面构建需要兼顾加工可行性，槽型的曲率变化符合铣削加工的走刀路径，不会出现无法加工的倒扣结构，硬质合金刀头和钻体的焊接位置预留了足够的焊接结合面，保证焊接强度，冲击作业时刀头不会出现脱落、崩飞的安全隐患，钻体表面的光洁度设计也考虑了热处理后的表面处理需求，淬火后可以通过表面喷砂处理提升抗疲劳强度，反复冲击作业时不会从螺旋槽的应力位置出现断裂。这类钻头的应用场景覆盖家装水电开槽、空调安装打孔、建筑植筋钻孔、石材干挂开孔等多个作业领域，不同直径的钻头对应不同的钻孔需求，建模时统一的柄部尺寸可以保证同一款夹头适配全系列直径的钻头，不需要更换夹头就可以完成不同规格的钻孔作业，提升现场作业的效率。
