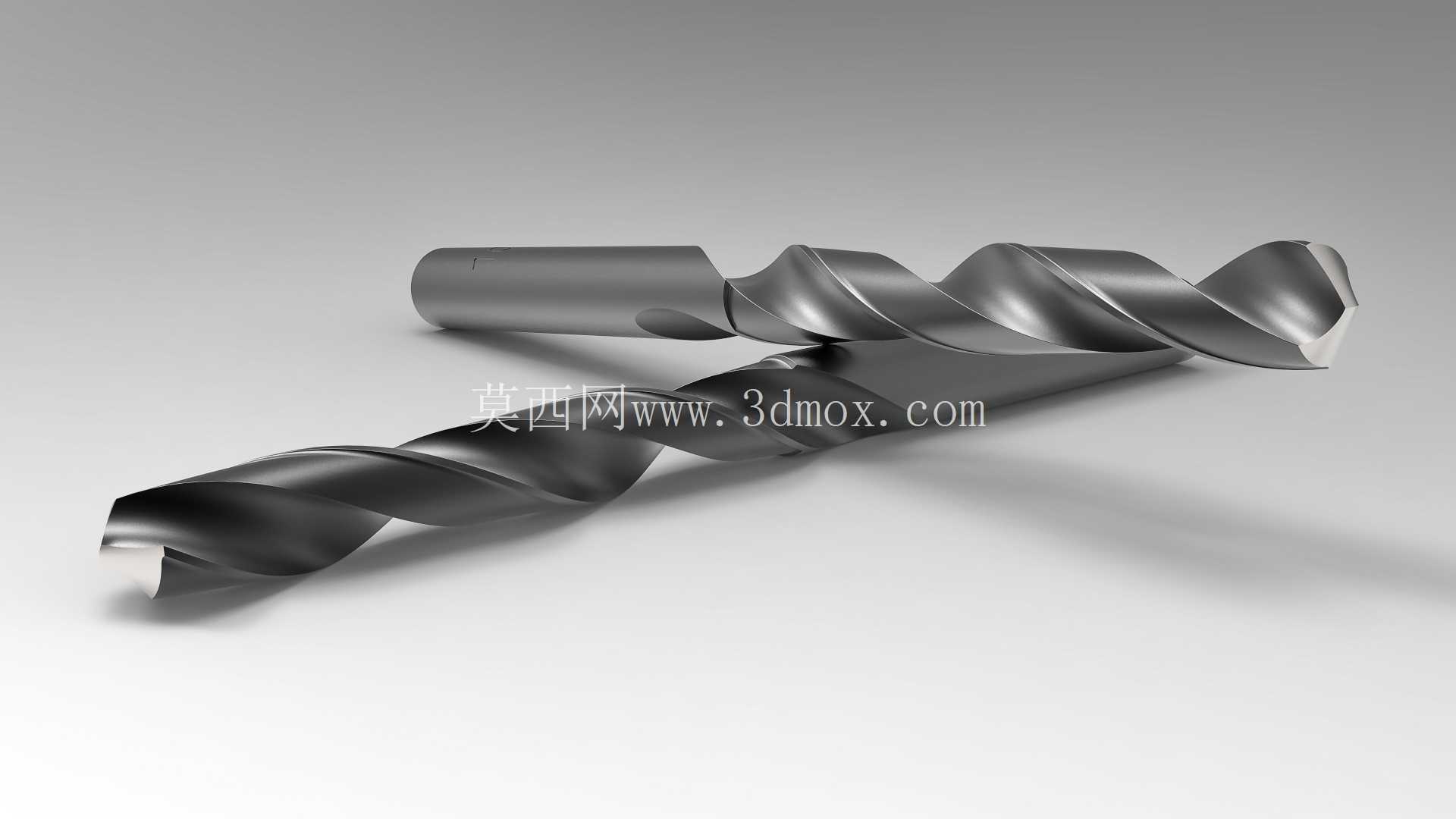

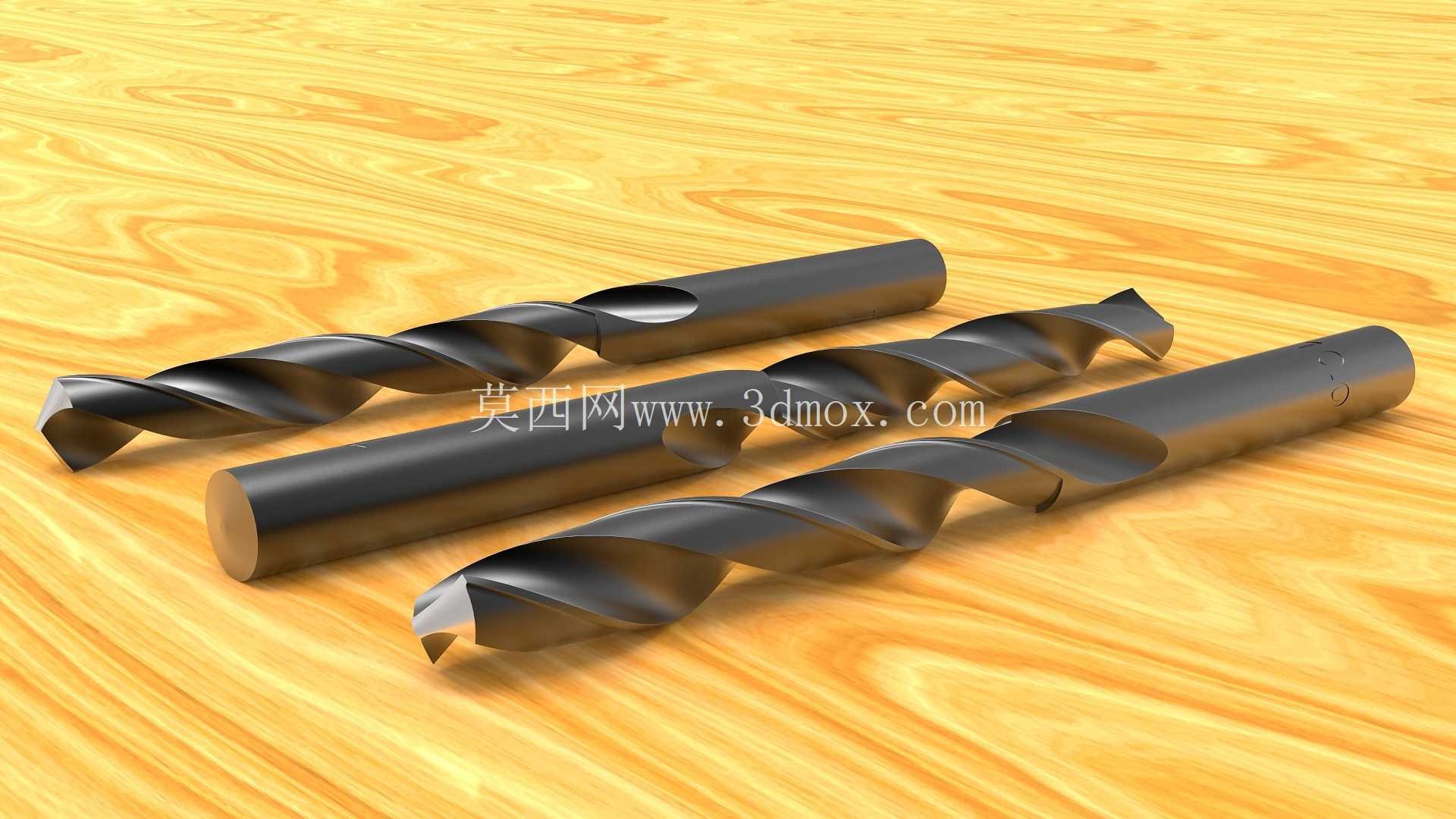

直径10毫米直柄麻花钻结构设计

在机械加工、五金装配、模具修配等场景里，直径10mm的直柄麻花钻是出镜率极高的孔加工刀具，不管是普通台钻、手电钻还是立式铣床的钻夹头装夹，这类钻头都能适配绝大多数常规钻孔工况，覆盖碳钢、有色金属、工程塑料等多种常见工件材料的粗加工、半精加工钻孔需求。日常车间里做设备维修配钻销孔、钣金件加工安装孔、模具坯料预钻工艺底孔，都会用到这个规格的钻头，属于一线操作工人和结构设计人员都非常熟悉的通用切削刀具。

从实际使用的功能特性来看，这款钻头采用标准直柄结构，柄部直径与切削部分公称直径保持一致，无需配套过渡套就能直接装夹在夹持范围1-13mm的通用钻夹头中，装夹便捷性好，换刀时不需要额外调整夹具适配尺寸，能有效减少换刀辅助时间。切削部分采用经典麻花钻螺旋槽结构，螺旋角按照通用加工场景设置，既能保证切屑顺着螺旋槽顺利排出，避免切屑堵塞在孔内刮伤已加工孔壁，也能给切削刃提供足够的容屑空间，在10mm这个常用钻孔直径下，槽型的深度和宽度经过反复调整，匹配常规进给量下的切屑体积，不会出现槽容屑不足导致的钻头卡滞问题。两条主切削刃对称分布，横刃长度经过修磨适配，钻孔时的轴向阻力控制在合理范围，普通手持电钻操作时也不会出现过大的顶推反力，降低操作人员的劳动强度。

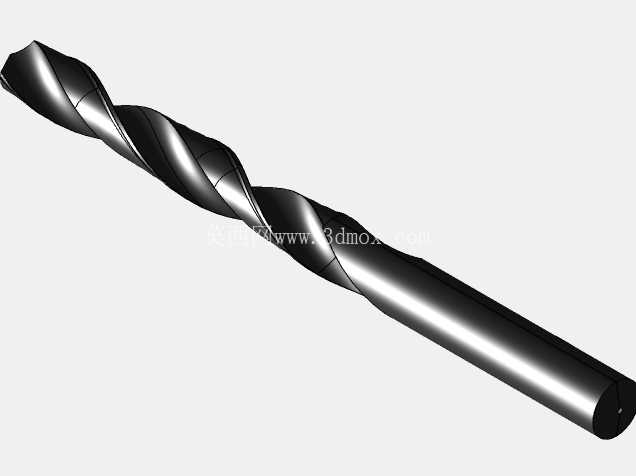

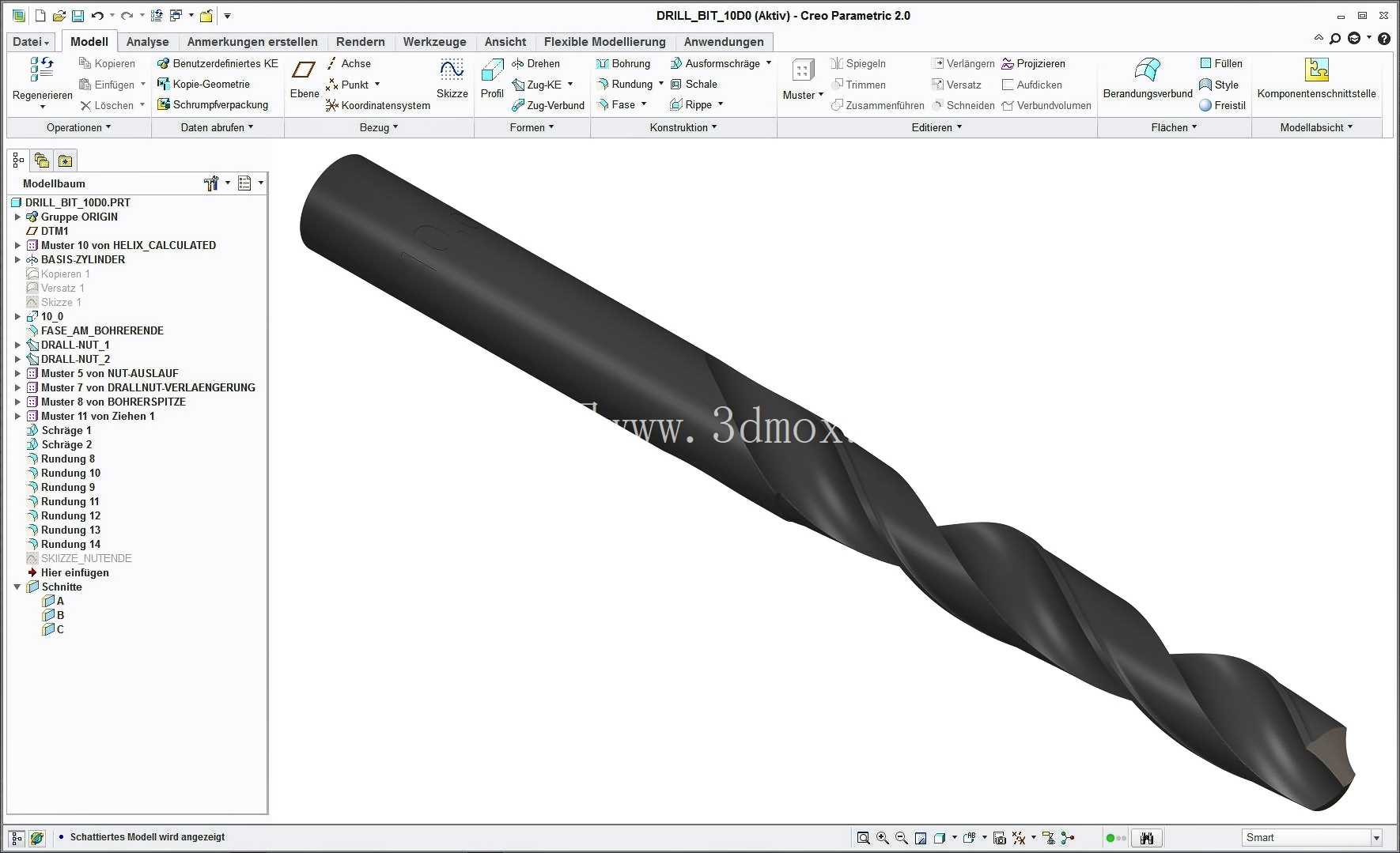

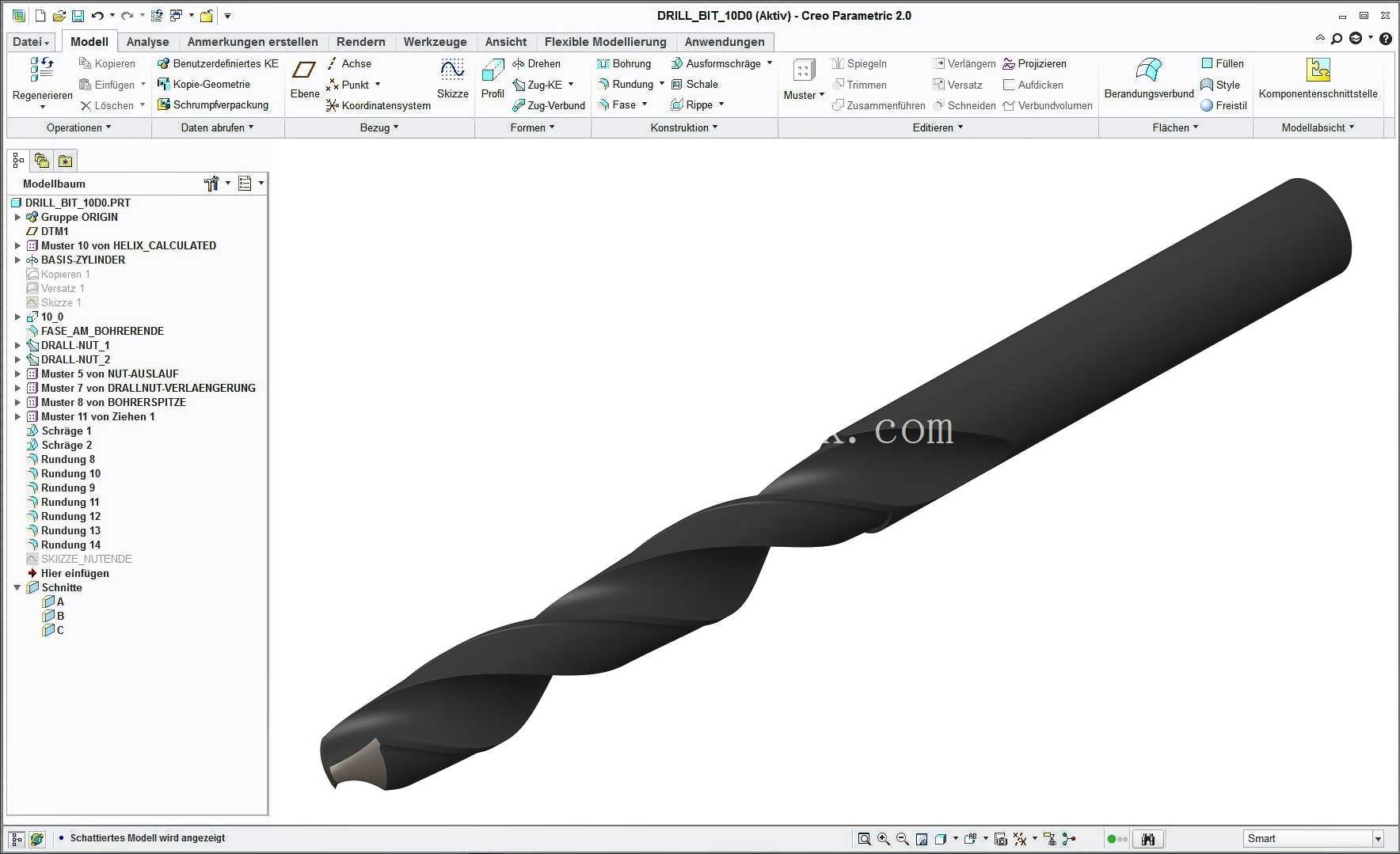

做这款钻头的三维结构设计时，首先要还原实际刀具的几何参数逻辑，不能只做外形的视觉复刻。先确定整体的总长与刃长比例，10mm直径的直柄麻花钻，工作部分长度要满足常规钻孔深度需求，同时保证柄部有足够的装夹长度，避免装夹过短导致钻孔时钻头偏摆，影响孔的同轴度。螺旋槽的导程要和标准刀具参数匹配，保证螺旋角的一致性，从钻尖部分开始沿着钻芯逐步延伸到柄部过渡位置，槽底的圆弧过渡要平滑，不能出现应力集中的棱角，还原真实刀具热处理后的结构强度逻辑。钻尖的顶角按照通用加工的标准角度设置，后角的角度要贴合实际刃磨后的形态，保证切削刃的锋利度同时兼顾刃口强度，避免钻孔时刃口过早崩损。钻芯厚度从钻尖向柄部逐步递增，这个锥度设计要在模型里准确体现，因为实际钻头工作时钻芯越靠近柄部厚度越大，能提升钻头整体的刚性，减少钻孔过程中的震颤，保证孔的加工精度。

从安装边界来看，这款钻头的直柄部分圆柱度要符合装夹要求，柄部表面光滑无凸起，能完全伸入钻夹头的夹持孔内，夹持深度至少达到柄部长度的三分之二，才能保证装夹稳固，钻孔时不会出现钻头打滑、脱落的安全隐患。钻头的整体径向跳动控制在标准范围内，装夹后切削部分的回转中心和机床主轴中心重合，避免钻孔时出现孔径扩大、孔壁粗糙的问题。在实际建模过程中，要注意螺旋槽和切削刃、刃带之间的衔接关系，钻头外圆的两条刃带要保持等宽，沿着螺旋方向均匀分布，刃带的作用是在钻孔时引导钻头进给，同时减少钻头外圆和孔壁的摩擦，这部分的结构细节如果缺失，模型就和真实刀具存在明显差异。另外横刃部分的结构也要准确还原，横刃是钻头钻尖处两个后刀面相交形成的刃口，这部分的几何形态直接影响钻孔时的定心效果，标准钻头的横刃会有合适的斜角，钻孔刚开始接触工件时能快速定心，不会出现钻尖滑移导致孔位偏移的问题。

在不同的应用场景里，这款钻头的适配性也有讲究，比如在台钻上做固定工件的精密钻孔时，钻头的刚性足够保证孔的位置精度，配合合适的切削转速和进给量，能加工出符合IT10-IT12级精度要求的孔；在手持电钻做现场装配钻孔时，直柄的装夹方式方便快速换刀，对称的切削刃结构即使操作时存在轻微的角度偏差，也能靠自身的导向性修正钻孔方向，减少孔的歪斜。做三维建模的时候，还要考虑后续做装配仿真、加工模拟的需求，模型的几何面要连续，没有破面、重叠面的问题，各个结构部分的尺寸比例符合真实刀具的参数，不管是用来做刀具库的配套模型，还是做加工工艺动画的演示元件，都能直接适配使用场景，不需要再做额外的结构修补。
