90磅量程千分表机械结构三维建模

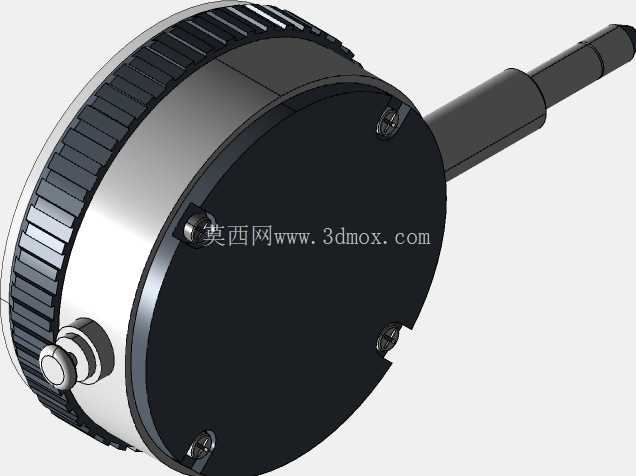

　　从结构设计逻辑来看，模型完整还原了千分表的几个核心组成部分：带滚花纹理的表圈是为了方便操作人员徒手旋转调整表盘零位，滚花的齿距、深度都做了等比例还原，实际使用中戴防滑劳保手套也能顺畅转动，不会出现打滑脱手的情况；表体侧面的锁紧旋钮结构，用于测量到位后固定测杆位置，方便读数记录，旋钮的防滑纹理、按压行程都和实物保持一致；背部的三个固定螺钉点位，对应实物表盖与主体壳体的连接位置，螺钉的沉头深度、螺纹规格都符合常规量具的装配标准，实际拆解维护时，这三个点位是打开表体更换内部传动部件的核心拆装位。在精密加工车间的日常检测环节，千分表是机台操作人员、质检人员手边离不开的接触式测量器具，这款90磅量程千分表的三维结构，完全还原了实物的装配逻辑与细节特征，能为量具选型、工装适配、检测工位布局提供直观的三维参考。从实际使用场景来看，这类千分表常被固定在磁性表座上，用于轴类零件的圆跳动检测、工装夹具的装夹找正、精密装配环节的位移量监测，也可搭配专用支架完成批量零件的尺寸一致性抽检，在模具修配、设备维保、精密零件加工环节都有极高的出镜率。

　　测杆部分做了等比例的结构还原，测杆的伸出长度、杆径尺寸都匹配常规千分表的安装边界，测杆与表体连接的位置做了防尘密封结构的细节刻画，实际使用中这个结构能阻挡加工车间的金属切屑、切削液雾气进入表体内部，避免传动齿轮卡滞，延长量具的使用寿命。表体的外形采用圆柱式结构，背部为平面设计，这个平面是千分表安装固定的基准面，搭配表座夹头时，该平面能保证装夹后表体不会发生周向转动，保证测量轴线与被测面保持垂直，减少测量误差。从安装适配的角度来看，模型中表体的夹持段直径、测杆的行程范围都做了精准还原，设计检测工装时，可以直接调取该模型匹配夹头的开合尺寸、避让空间，避免工装加工完成后出现千分表装夹干涉、测杆行程不足的问题。

　　在传动结构的外观还原上，虽然模型展示的是千分表的外部结构，但从外部的固定点位、测杆的伸出位置，能对应内部齿轮齿条传动的布局逻辑，测杆的直线位移通过内部齿条转化为齿轮的转动，最终带动表盘指针转动实现数值读取，外部结构的尺寸精度直接决定了内部传动件的安装空间是否充足。日常使用中，这类千分表的测量精度能达到微米级，对外部壳体的形位公差要求极高，表体的圆柱度、背部安装面的平面度、测杆安装孔与安装面的垂直度，都会直接影响最终的测量精度，建模过程中这些形位公差对应的结构特征都做了精准还原，能帮助结构设计人员理解量具的精度控制要点。在检测工位的布局设计中，将该千分表模型导入装配环境，可以提前模拟测量过程中测杆的伸缩行程、表体与被测零件的避让距离，避免实际安装时出现表体磕碰零件、测杆超行程损坏内部构件的问题。比如在做轴类零件的径向跳动检测时，可以提前模拟千分表固定在表座上的位置，调整表架臂的长度、角度，保证测杆垂直压在被测轴的表面，预压行程处于合理区间，让测量数值更稳定可靠。滚花表圈的设计除了方便调零，也能在一定程度上起到防滑防摔的作用，车间现场偶尔出现量具从台架滑落的情况，滚花结构的凸起能在磕碰时吸收部分冲击力，减少表圈变形导致的表盘卡滞问题。

　　侧面的锁紧旋钮采用滚花小头设计，操作时不需要太大的按压力就能锁定测杆位置，戴薄手套操作也能精准控制锁紧力度，不会因为用力过大导致测杆移位影响读数准确性。测杆的端部采用硬质合金测头结构，模型中虽然只展示了测杆的主体部分，但测头的安装位置、连接结构都符合常规千分表的设计标准，硬质合金测头的高耐磨性，能保证长期使用后测头不会因为频繁接触被测金属表面出现磨损，避免测量误差累积。表体的外壳采用金属材质，模型中还原了金属壳体的壁厚、连接结构，实际使用中金属壳体能为内部精密传动构件提供足够的防护，抵抗车间现场的轻微磕碰、油污侵蚀，保证内部齿轮传动的稳定性。
