多规格六角管状套筒扳手组结构设计

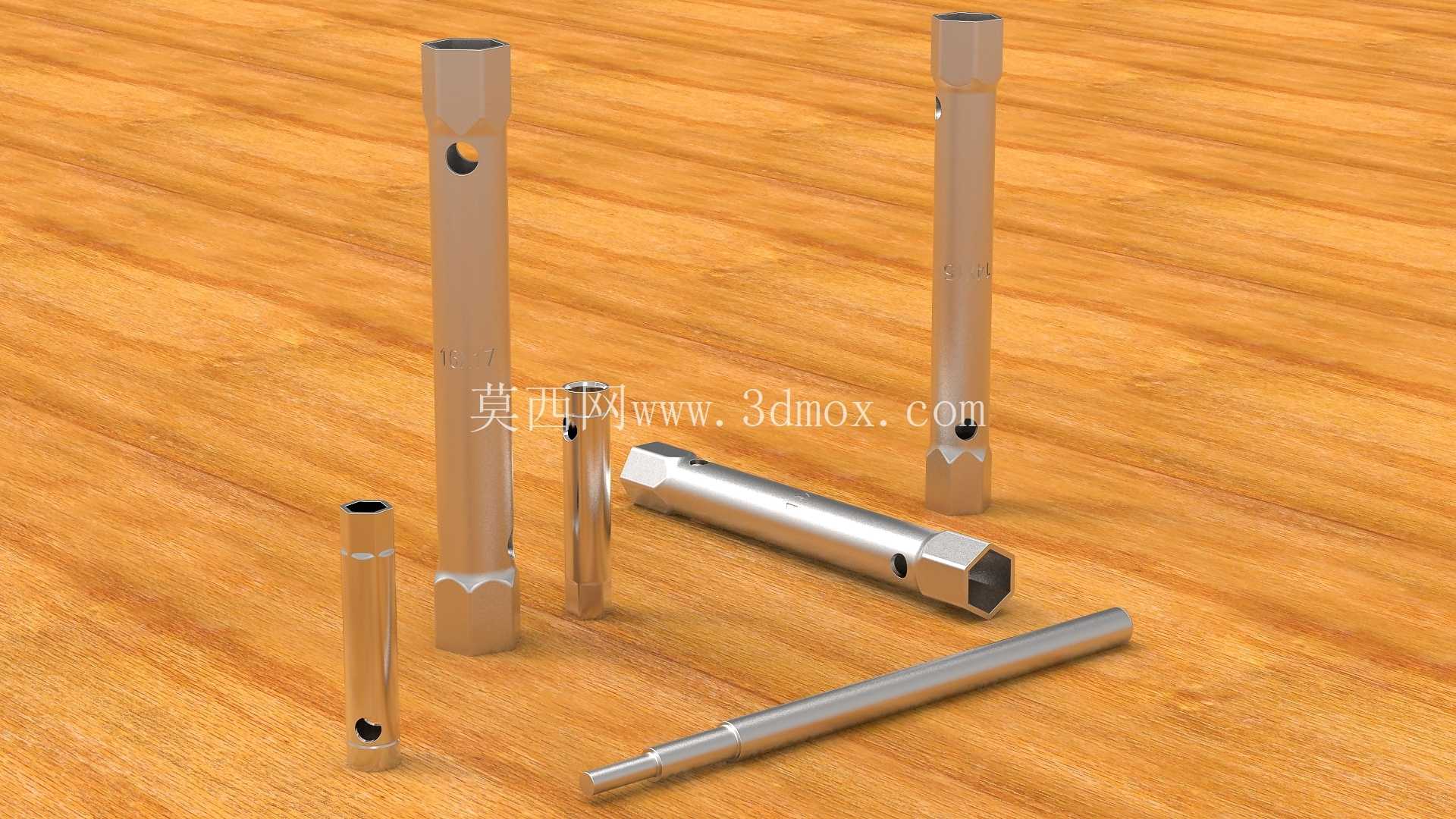

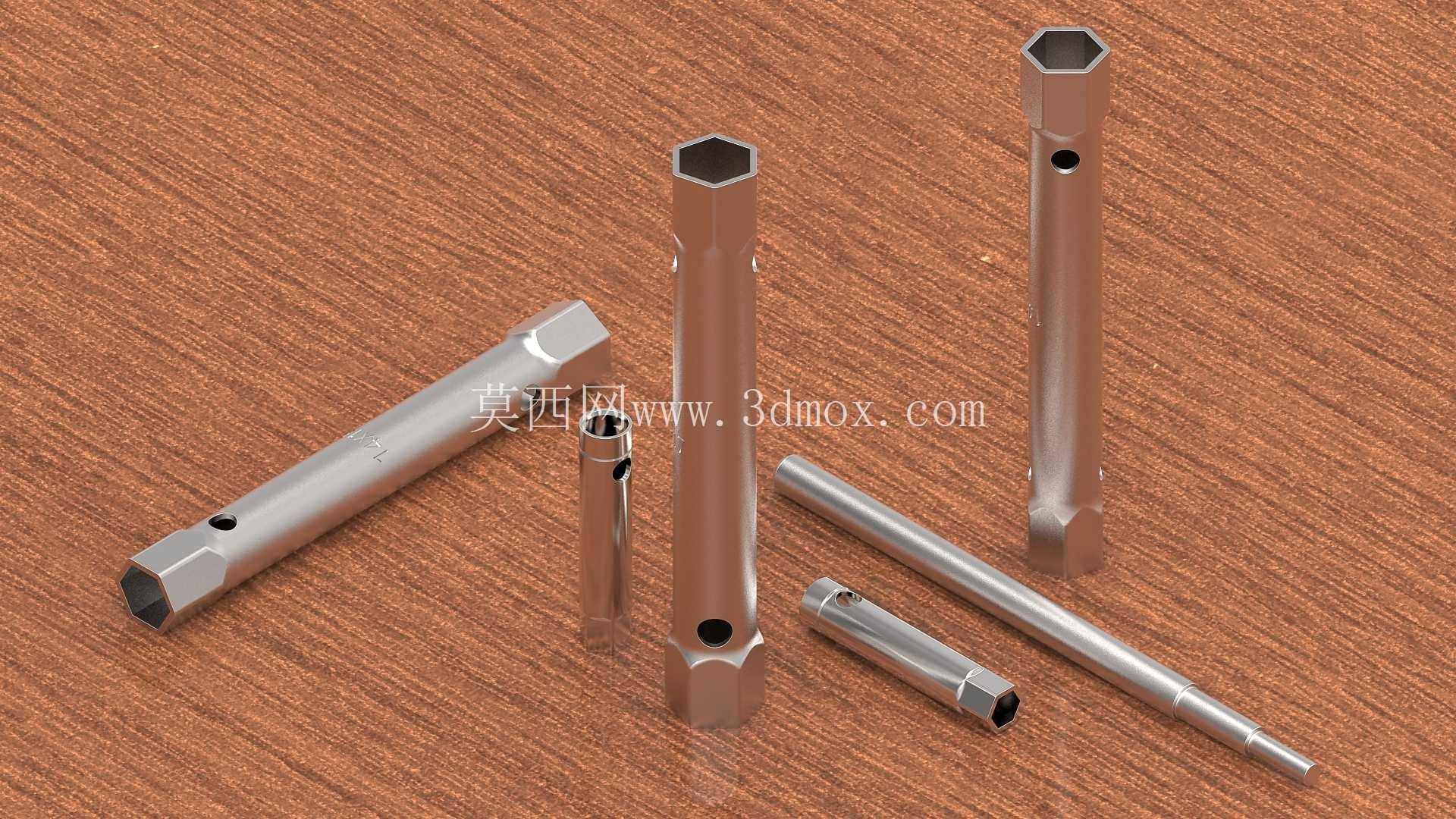

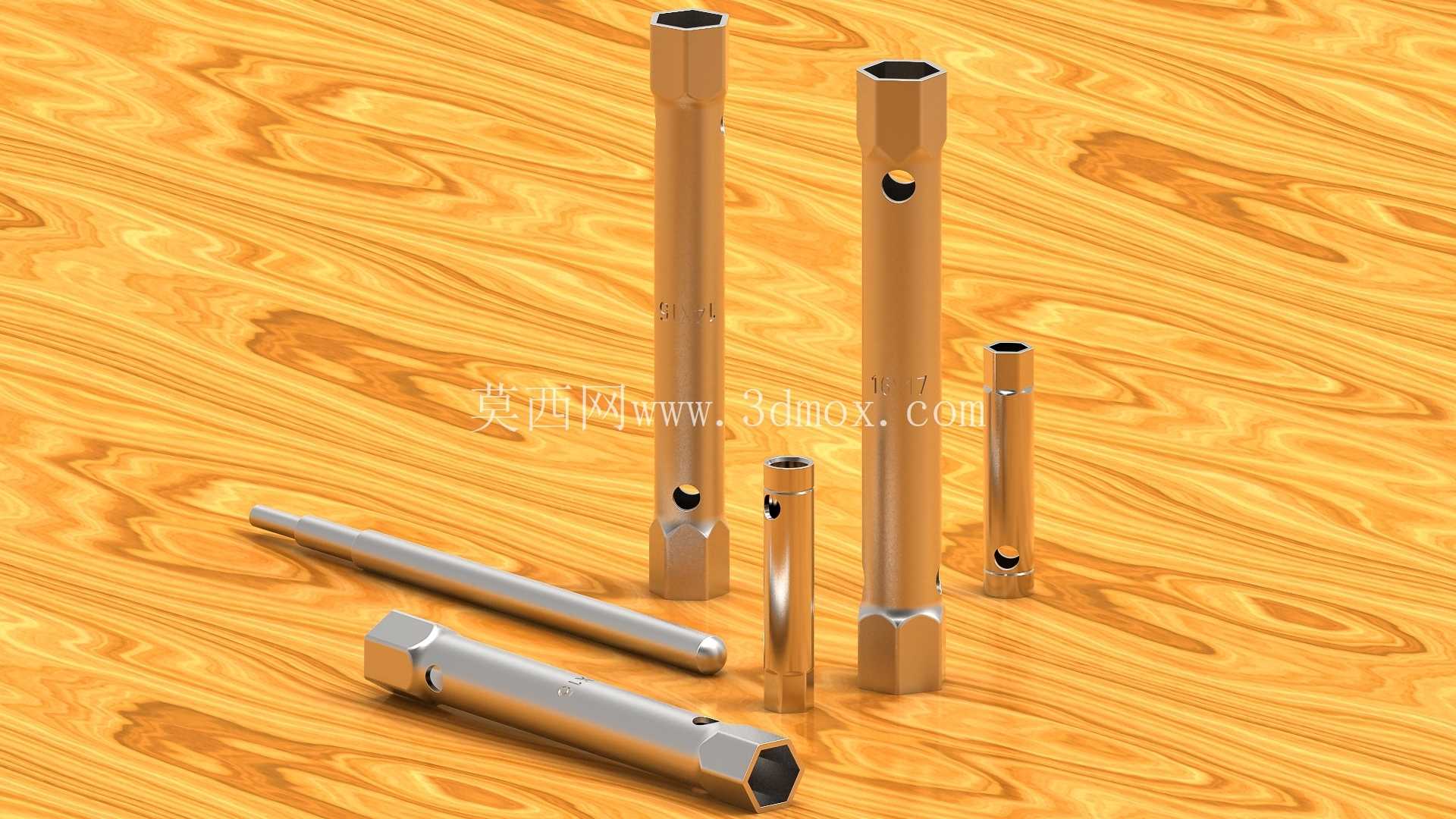

　　在设备维保、装配作业的场景里，经常会遇到常规扳手无法伸入的狭窄工位，比如设备内部深处的螺母固定、汽车引擎舱内火花塞周边的紧固件拆装，这类作业位置操作空间局促，普通开口扳手或者棘轮扳手因为头部结构尺寸偏大，根本无法对准螺母施力，管状套筒扳手就是针对这类受限空间作业开发的手动工具。这套管状套筒扳手一共覆盖五种不同的作业尺寸，适配8毫米、14x15毫米、16x17毫米等常见的六角螺母规格，能够覆盖日常维保、小型装配作业里绝大多数的外六角紧固件拆装需求，不管是民用设备的日常检修，还是工业生产线的应急维护，都能找到对应的适配规格。

　　工具整体采用硬化钢材质加工，这种材质选择是经过实际作业验证的，硬化处理后的钢件表面硬度足够，在承受大扭矩施力的时候不会出现六角孔变形、杆身弯折的问题，同时钢材本身的韧性也能避免施力过程中出现脆断飞溅的安全隐患，适合手动工具高频次、大载荷的使用场景。从结构设计来看，扳手主体采用长管状结构，六角驱动端直接加工在管身的两端，相比常规的套筒加接杆的组合结构，这种一体化的管状设计整体刚性更强，传动过程中没有连接间隙，施力的时候不会出现晃动感，长杆身的设计可以直接深入到深度较大的凹腔内部，对准深处的紧固件，比如丝锥安装工位的深处固定螺母、汽车火花塞安装孔内的固定件，都可以直接将杆身伸入作业，不需要额外搭配加长接杆，减少了配件丢失的概率，也提升了作业效率。

　　杆身侧面设计有横向的通孔，这个结构是为了插入加力杆设计的，当遇到扭矩较大的紧固件时，可以将配套的金属杆穿过通孔，通过延长力臂的方式降低施力力度，不需要额外搭配棘轮手柄，工具本身的结构就可以实现大扭矩输出，在没有配套手柄的户外作业场景下，甚至可以用现场的螺丝刀、金属圆杆穿过通孔作为加力部件，适配复杂的作业环境。不同长度的杆身设计对应不同的作业深度，短款的扳手适合浅层开放工位的快速拆装，长款的扳手可以适配深度超过150毫米的凹腔工位，覆盖不同的安装边界需求，所有规格的扳手六角孔都采用精密冲压加工，和标准六角螺母的配合间隙控制在合理范围内，既不会因为间隙过大导致螺母棱角磨损，也不会因为间隙过小出现螺母卡滞在套筒内的问题。在汽车维保领域，这类管状扳手是火花塞拆装的常用工具，火花塞安装在引擎缸盖的凹孔内，普通扳手根本无法伸入，长杆身的管状扳手可以直接套住火花塞六角部位，侧面的通孔插入加力杆就可以平稳施力，避免因为施力角度歪斜导致火花塞断裂在缸盖内的问题。在通用机械装配场景里，设备框架内部的深处螺母、钣金内侧的固定螺母，都可以用这类管状扳手完成拆装，不需要拆解周边的遮挡部件，大幅缩短维保作业的时间。

　　设计这类工具的时候，需要重点考虑杆身的同轴度，两端六角孔的中心必须和杆身中心完全重合，否则施力的时候会出现偏心晃动，不仅会磨损螺母棱角，还可能导致扳手从螺母上滑脱伤人，同时六角孔的深度也要匹配标准螺母的厚度，保证螺母可以完全进入孔内，避免接触面积过小导致局部应力过大损坏螺母。杆身的外径设计也要严格控制，要比适配的螺母对边尺寸小一定数值，保证扳手可以顺利伸入螺母所在的安装孔内，不会和安装孔壁发生干涉，比如适配8毫米螺母的扳手，杆身外径要控制在10毫米以内，才能顺利进入直径12毫米的安装凹孔，这也是这类管状扳手和常规套筒的核心区别，常规套筒的头部外径偏大，无法进入小直径的安装孔内。另外，杆身表面做了防锈处理，在潮湿的作业环境下也不会轻易生锈，延长工具的使用寿命，所有边缘位置都做了倒角处理，没有尖锐的毛刺，拿取使用的时候不会划伤手部，插入加力杆的时候也可以顺利对准通孔，不会因为孔口毛刺导致加力杆卡滞。
