NX环境下搭建的简易棘轮扳手结构

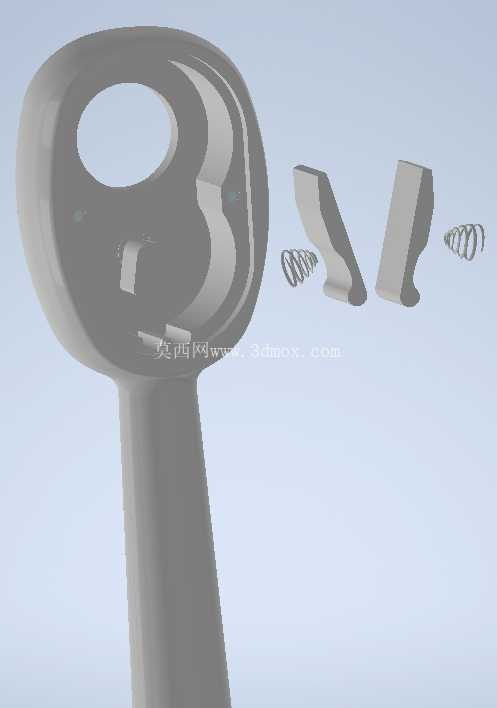

　　从功能特性来看，这款扳手的核心是内置的单向棘轮棘爪啮合结构，正向扳动时棘爪卡入棘轮齿槽，带动套在棘轮内孔的螺栓同步转动，反向回摆时棘爪顺着棘轮齿面滑过，不会带动螺栓反转，整个过程不需要将扳手从螺栓头部取下，只要反复摆动手柄就能完成螺栓的拧紧或拆卸。设计过程中首先确定了棘轮的齿形参数，选用了常用的不对称梯形棘齿，齿面倾斜角度匹配手动施力的受力方向，保证正向啮合时不会出现滑齿，反向滑动时阻力足够小，不会出现卡滞。棘爪的安装位置做了限位设计，在手柄头部的腔体内预留了棘爪的摆动间隙，搭配小型复位弹片的安装位，保证棘爪始终能贴合棘轮齿面，不会因为晃动出现脱开的情况。在设备维保、产线装配、户外抢修这类需要频繁拆装紧固件的场景里，棘轮扳手是一线作业人员随身工具包内的标配，和普通开口、梅花扳手相比，它不需要在每次拧动螺栓后脱开重新卡合，只要小角度摆动手柄就能持续施力，在管线密集、设备布局紧凑、操作空间受限的工位上，能大幅降低作业强度，提升拆装效率。这次搭建的这款简易棘轮扳手，核心围绕小规格紧固件拆装场景做结构简化，没有叠加快脱、换向拨片这类附加结构，把核心传动逻辑做了完整还原，适合作为手动工具结构入门的建模参考，也能用于基础装配场景的作业演示。

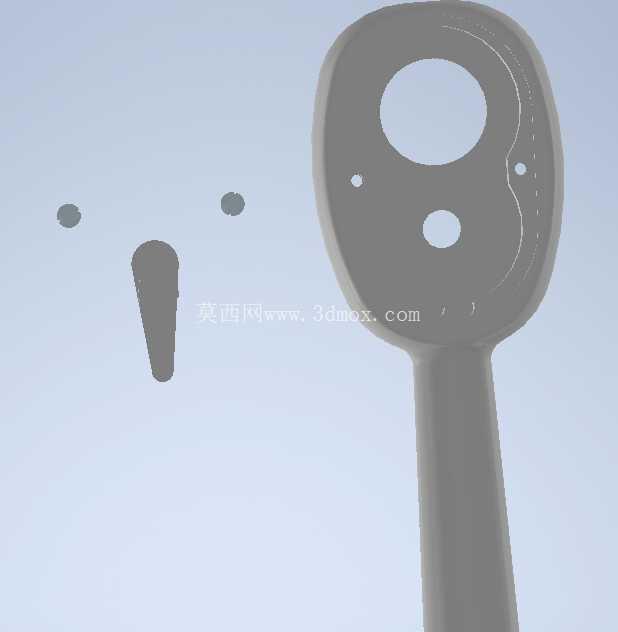

　　手柄部分做了符合人体握持的弧度设计，整体截面采用椭圆过渡，避免直角棱边硌手，长度设定匹配M6到M12规格螺栓的拧紧力矩需求，既不会因为力臂过长导致拧力过大损伤螺栓螺纹，也不会因为力臂过短导致施力费劲，在常规手动拧紧的力度范围内，就能达到普通紧固件的预紧力要求。从安装边界来看，扳手头部的外径做了控制，比同规格普通梅花扳手的头部外径小15%左右，能伸进部分沉头螺栓的安装沉孔内作业，也能在相邻螺栓间距较小的法兰面、设备安装板位置使用，不会和周边的零部件产生干涉。棘轮的内孔采用标准六角形设计，完全匹配对应规格外六角螺栓的头部尺寸，公差设定按照普通手动工具的配合间隙做预留，既能轻松套入螺栓头部，也不会因为间隙过大导致拧动时棱角磨损。

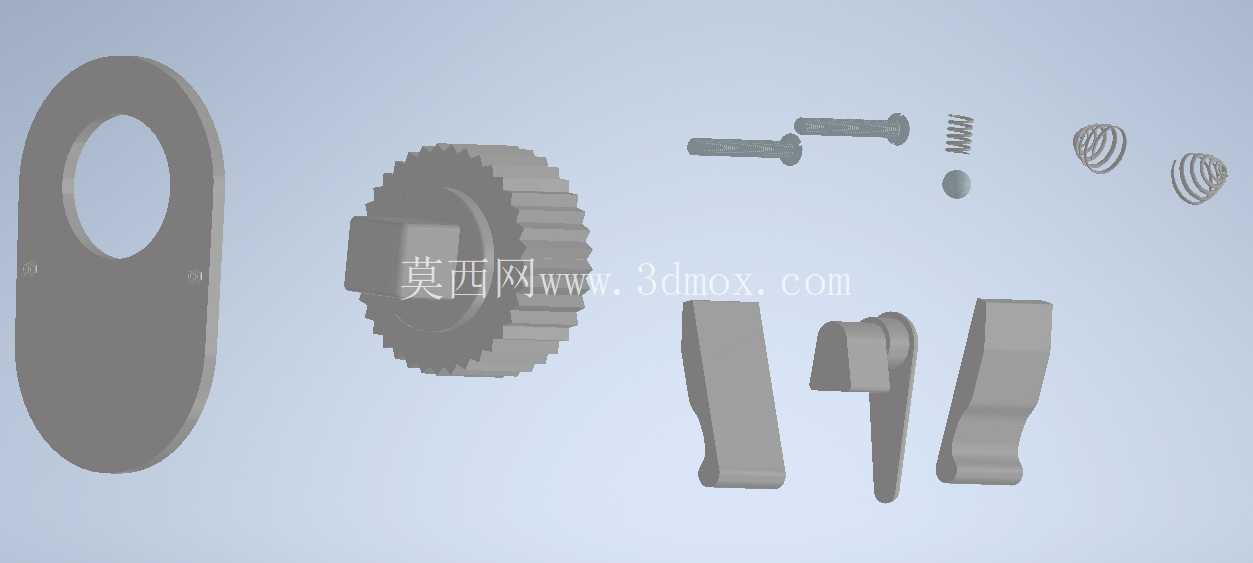

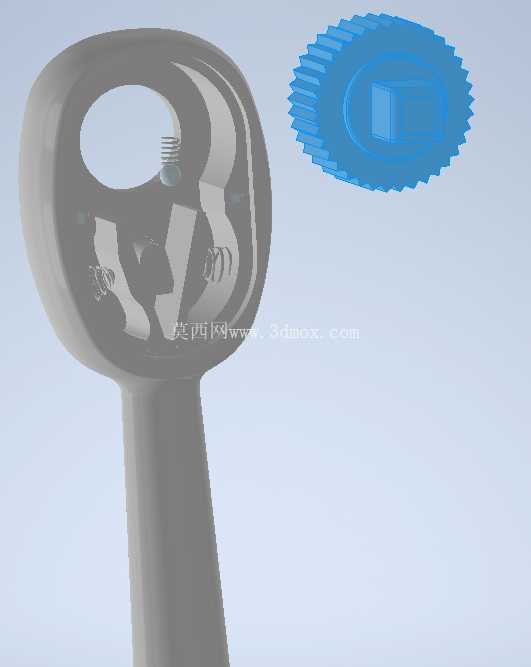

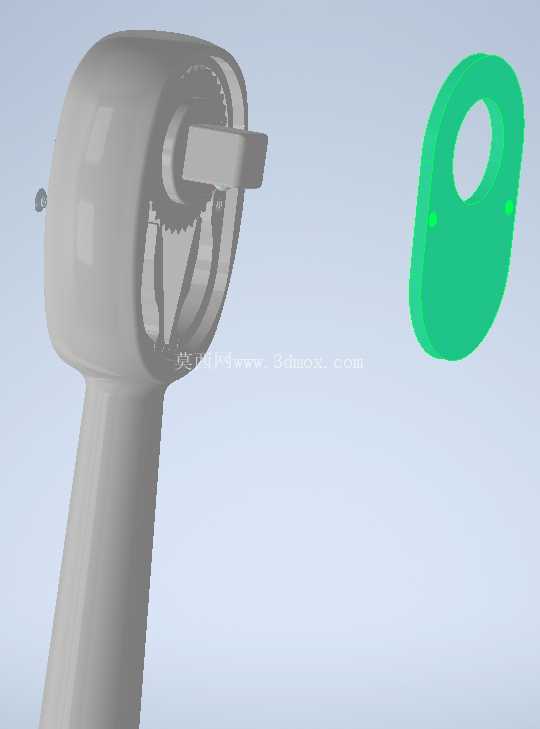

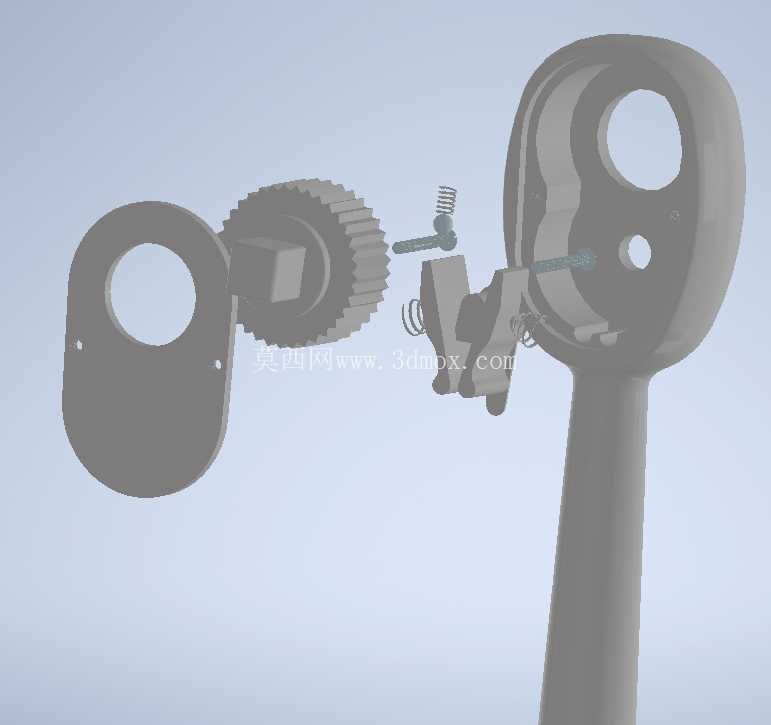

　　整个结构没有多余的复杂零件，所有部件都可以通过常规的机加工或者粉末冶金工艺成型，装配时只需要将棘轮、棘爪、弹片依次装入头部腔体，再用端盖封合即可，后期维护也很方便，出现棘爪磨损或者弹片失效的情况，只需要拆开端盖更换对应小零件就能继续使用。建模过程中对所有配合面都做了间隙校验，比如棘轮和头部腔体的转动配合间隙控制在0.1mm以内，既保证转动灵活，也不会出现径向晃动；棘爪和安装销的配合间隙控制在0.05mm，保证棘爪摆动顺畅无卡滞；手柄表面没有做多余的防滑纹设计，保持光滑曲面，适合作为基础结构模型做二次修改，比如可以根据实际需求添加换向结构、快脱按钮、不同规格的替换头接口，拓展成多功能的组合棘轮扳手。

　　在实际应用中，这类简易结构的棘轮扳手适合用于普通机械设备的日常维保、家具组装、低压电气柜安装这类对力矩精度要求不高的场景，结构简单故障率低，不需要复杂的维护保养，相比复杂结构的专业级棘轮扳手，制造成本更低，适合作为一次性或者低频使用的配套随箱工具。建模时特意对所有棱角做了R0.5的圆角处理，既符合实际五金工具的加工工艺要求，避免热处理时出现应力集中开裂的问题，也能保证使用时不会因为锋利边角划伤操作人员。整个模型的结构逻辑完全还原真实手动棘轮扳手的工作原理，没有做夸张的结构变形，每个零件的尺寸比例都参考实际量产的同规格扳手做等比例缩放，装配关系完全符合实际装配流程，可以直接用于生成工程图、做运动仿真演示，也能作为基础结构参考，衍生设计不同规格、不同功能的棘轮类工具。
