台式磨床配套钣金刀架结构设计

在小型零件磨削加工场景中，台式磨床是五金修配、工具车间、小型机加工位最常用的精加工设备，而刀架作为磨床配套的核心工装附件，直接决定了刀具装夹的稳定性与磨削作业的操作便捷性。这款刀架采用钣金折弯一体成型工艺制作，整体结构没有冗余的拼接焊缝，从结构设计逻辑上优先保障了装夹刚性，避免多零件拼接带来的装配间隙累积，在高频次的磨削振动工况下，不会出现连接松动导致的刀具走位问题。

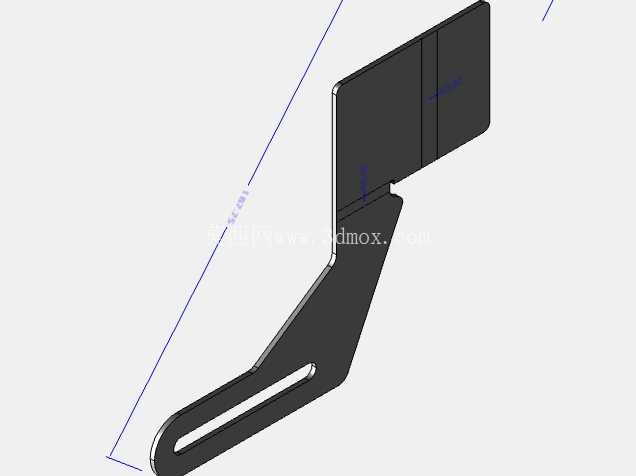

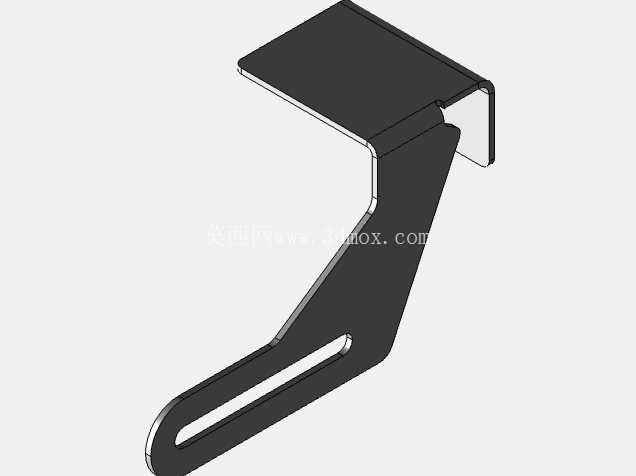

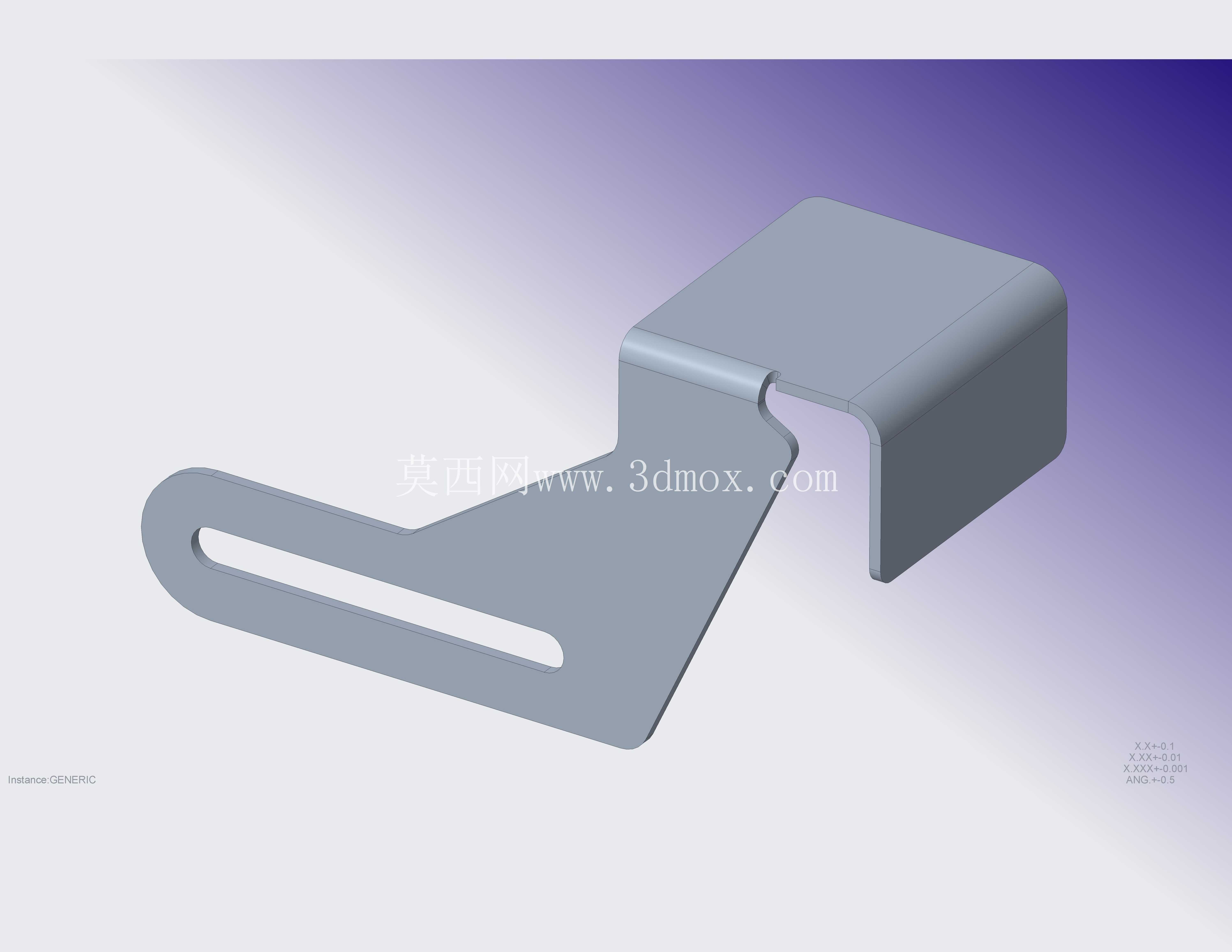

从实际安装适配角度看，该刀架的安装端采用U型卡槽结构，卡槽的内空尺寸严格匹配台式磨床工作台侧方的安装凸台宽度，安装时无需额外加工适配垫块，直接卡入安装位后，通过侧方锁紧件即可完成固定，安装边界预留了足够的锁紧操作空间，现场装配时不需要拆卸磨床原有护罩等周边部件，单人即可在数分钟内完成装拆调整。刀架的悬臂段设计有长条形调节腰孔，腰孔的长度覆盖了常用磨削工位的前后调节行程，装夹不同长度的修磨刀具时，只需松开腰孔处的锁紧螺钉，即可沿腰孔方向调整刀架的伸出长度，适配从小型篆刻刀、木工凿到小型车刀、钻头等多种刀具的修磨支撑需求，调整到位后锁紧即可保证支撑面与磨床砂轮工作面的平行度，不需要反复打表校准。

在功能特性设计上，这款刀架的支撑面做了折弯翻边处理，翻边高度刚好能够对放置在支撑面上的刀具形成侧向限位，修磨刀具时操作人员只需手持刀具贴紧支撑面进给，不需要额外施加侧向的扶正力，大幅降低长时间修磨作业的操作疲劳度，同时也能避免刀具侧滑蹭到砂轮侧面造成的刃口崩损。钣金折弯的圆角半径经过反复校核，既不会因为圆角过小造成折弯处应力集中，在长期受力后出现开裂变形，也不会因为圆角过大导致支撑面与安装面的衔接处出现积屑死角，日常清理磨屑时只需用毛刷沿斜面清扫即可，不会残留铁屑划伤刀具表面或者影响调整精度。

从设计思路层面，这款刀架没有采用传统铸造刀架的厚重结构，而是利用钣金件的高强度薄板特性，在保证结构刚性的前提下大幅降低了配件自重，整体重量不到同规格铸造刀架的三分之一，对于需要频繁调整刀架位置、或者在多台小型磨床之间流转使用的车间场景，搬运调整都更加轻便。同时钣金成型的工艺路线也更适配小批量定制化生产，不需要提前制作铸造模具，针对不同型号台式磨床的安装尺寸差异，只需调整钣金展开图的折弯尺寸与腰孔位置，即可快速完成适配改型，生产周期远短于传统铸造加工的刀架配件。

在实际使用场景中，这款刀架除了支撑刀具修磨之外，也可作为小型异形零件磨削的临时支撑工装，遇到形状不规则的小零件需要磨削平面或者倒角时，可通过腰孔调整支撑位置，配合压板即可实现零件的快速装夹，拓展了台式磨床的加工适配范围。刀架的表面采用喷砂氧化处理，不会因为长期接触磨削冷却液出现锈蚀，表面粗糙度控制在合理区间，既不会因为过于光滑导致刀具放置时打滑，也不会因为表面过于粗糙阻碍刀具的进给移动。从安装后的空间占位来看，刀架安装完成后不会超出磨床工作台的原有外轮廓边界，不会干涉磨床原有砂轮护罩、冷却水管、工件托架等部件的正常调整，与磨床本体的适配性经过实际工位验证，不存在运动干涉风险。
