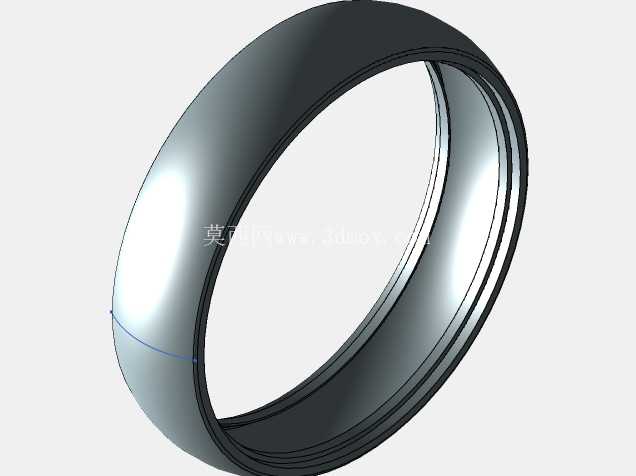

莫诺昔洛单环铸造用结构件设计

在中小批量环形结构铸件的生产场景中，这类单环结构的铸造模设计直接决定了后续铸件的成型精度与生产效率，尤其适配五金配件、通用机械零部件领域的环形连接件生产需求。从实际生产用途来看，该模具成型的单环铸件多用于管路配套、轻型机械传动的限位支撑环节，需要承受一定的径向载荷与装配时的挤压应力，因此模具的分型面设计、浇道排布都围绕铸件的应力分布特点做了针对性调整。

设计阶段首先考虑的是铸件的脱模顺畅度，单环类铸件最容易出现的问题是侧壁粘模、内孔拔模斜度不足导致的拉伤，因此在建模时对内孔与外圆的拔模斜度做了差异化设置：外圆面拔模斜度控制在1.5°，既不会影响铸件最终的装配尺寸公差，也能保证开模时外表面顺利脱离型腔；内孔位置因为砂芯成型的特性，拔模斜度设置为2°，同时在砂芯定位端做了0.3mm的防错位倒角，避免合模时砂芯偏移导致的铸件壁厚不均。

从安装边界来看，这套模具适配常用的立式压铸设备安装尺寸，模架的定位销孔间距、浇口套的配合尺寸都符合行业通用的安装标准，不需要对现有设备做额外改造就能直接上机使用。模具的型腔壁厚做了均匀化处理，最薄位置不小于25mm，保证充型时金属液的热量能够均匀传导，避免局部过热导致的模具早期开裂；排气槽开设在分型面的环形末端，深度控制在0.15mm，既能顺畅排出型腔内的空气，又不会导致金属液溢出形成飞边，减少后续铸件的打磨工作量。

浇道设计采用了侧浇口进料的方式，浇口位置设置在单环的非装配端面，宽度为8mm、厚度2mm，充型时金属液能够沿着环形型腔平稳流动，不会出现卷气、冷隔等缺陷，同时浇口残留位置在后续机加工时可以一次性去除，不会影响铸件的装配面精度。在模具的冷却系统排布上，围绕型腔做了环形冷却水道，水道距离型腔壁的距离统一为15mm，保证冷却时各个位置的收缩率一致，将铸件的圆度公差控制在0.1mm以内，满足后续精加工的尺寸要求。

针对铸造生产中容易出现的错模问题，模具的四个角都设置了零度定位止口，止口的配合间隙控制在0.02mm以内，合模时能够自动校正位置，避免长期生产后导套磨损导致的分型面错位。顶出机构采用了均匀分布的6根顶杆，顶杆位置都设置在单环的加强筋位置，顶出时受力均匀，不会导致铸件变形，同时顶杆端面与型腔面的平整度误差控制在0.05mm以内，不会在铸件表面留下明显的顶杆痕迹，减少后续表面处理的工作量。

从实际生产适配性来看，这套模具既可以用于铝合金材质的低压铸造，也可以通过调整浇道尺寸适配锌合金的压铸生产，型腔表面的粗糙度处理到Ra0.8，能够保证铸件表面的光洁度，减少后续抛光工序的时长。在模具的选材上，型腔部分采用热作模具钢，经过淬火处理后硬度达到HRC48-52，能够承受长期的金属液冲刷与温度交变，延长模具的使用寿命，模架部分采用45号钢调质处理，保证整体结构的刚性，避免生产过程中出现模架变形的问题。
