螺旋冰壶铸造用成型模板结构设计

在冰雪运动装备制造领域，冰壶产品的批量生产离不开高精度铸造工装的支撑，这套针对螺旋冰壶开发的成型模板，主要用于冰壶坯件的砂型铸造工序，作为上下模合模定位的核心基准部件，直接决定冰壶毛坯的尺寸精度与内部致密度。从实际生产场景来看，冰壶的壶体需要均匀的花岗岩材质结构，传统手工制模容易出现合模错位、壁厚不均的问题，这套模板通过标准化的定位孔布局，将合模公差控制在0.02mm以内，有效减少后续机加工的余量，降低石材原料的损耗率。

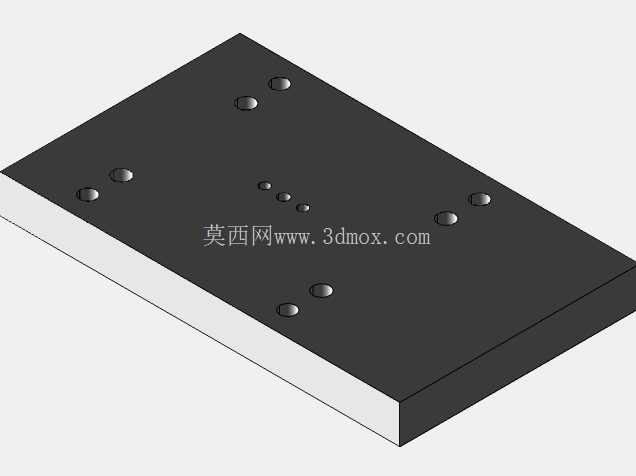

模板整体采用矩形板式结构，上下表面做了平行度校准处理，厚度方向预留了足够的承压余量，在铸造合模时能够承受砂型紧实过程的压力，不会出现翘曲变形。板面分布的多组定位孔分为两类，靠近边缘的大直径孔是合模导向销的安装位，孔位做了倒角导向处理，方便上下模快速对位，避免合模时磕碰损坏砂型；板面中部的小直径孔组是排气销与顶杆的安装位，位置对应冰壶壶体的螺旋结构成型区域，在浇注过程中可以快速排出型腔内的空气，减少铸件气孔缺陷，开模时顶杆能够平稳顶出砂型，避免坯件受力不均出现开裂。

设计过程中优先考虑了工装的通用性与使用寿命，模板的安装边界尺寸匹配常用的造型机工作台规格，不需要额外做转接板就可以直接装夹使用，减少生产前的准备工时。板面的孔位布局经过反复校核，所有定位孔的中心距公差严格按照IT7级精度控制，保证反复拆装后依然保持定位精度，模板的工作面做了淬火处理，表面硬度达到HRC45-50，长期使用不会出现划痕、凹坑等损伤，减少日常维护的频次。

从结构功能来看，这套模板不仅适用于螺旋冰壶的铸造生产，更换中部的成型镶块后，也可以适配其他同规格回转类石材铸件的造型工序，具备一定的柔性生产能力。模板的侧边做了吊装螺孔设计，方便车间内使用行车吊运转移，避免人工搬运过程中磕碰工作面。在实际投产验证中，使用这套模板生产的冰壶毛坯，螺旋结构的成型完整性达到98%以上，不需要大量的人工修补工序，单件造型时间比传统手工制模缩短60%，大幅提升了批量生产的效率。

针对铸造生产中常见的粘砂问题，模板工作面做了表面抛光处理，粗糙度达到Ra0.8，喷刷脱模剂后能够形成均匀的隔离层，开模时不会出现粘砂导致的砂型缺损。模板的厚度设计充分考虑了热变形影响，在浇注过程中金属液传递的热量不会导致模板出现明显的热胀变形，保证连续生产过程中的尺寸稳定性。所有孔位的加工都采用数控镗铣一次成型，避免二次装夹带来的位置误差，孔壁的粗糙度控制在Ra1.6以内，导向销与顶杆装配后滑动顺畅，不会出现卡滞、松动的问题。

在安装适配方面，模板的四个角做了R角处理，避免安装时划伤操作人员，同时也减少应力集中，防止长期受力出现角部开裂。模板底部预留了安装槽，可以快速固定在造型机的工作台上，装夹后不需要反复校准平行度，大幅缩短换模时间。针对不同批次的砂型硬度差异，模板的顶杆孔位做了深度余量设计，可以根据实际生产情况调整顶杆的伸出长度，保证不同硬度的砂型都能平稳顶出，不会出现顶穿砂型的问题。
