台式磨床配套安装式刀架结构设计

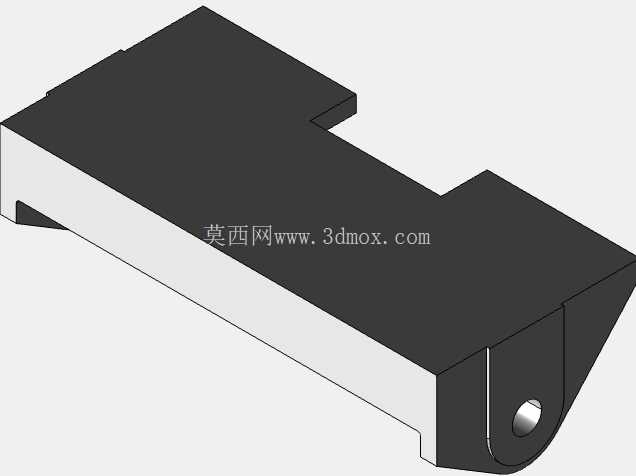

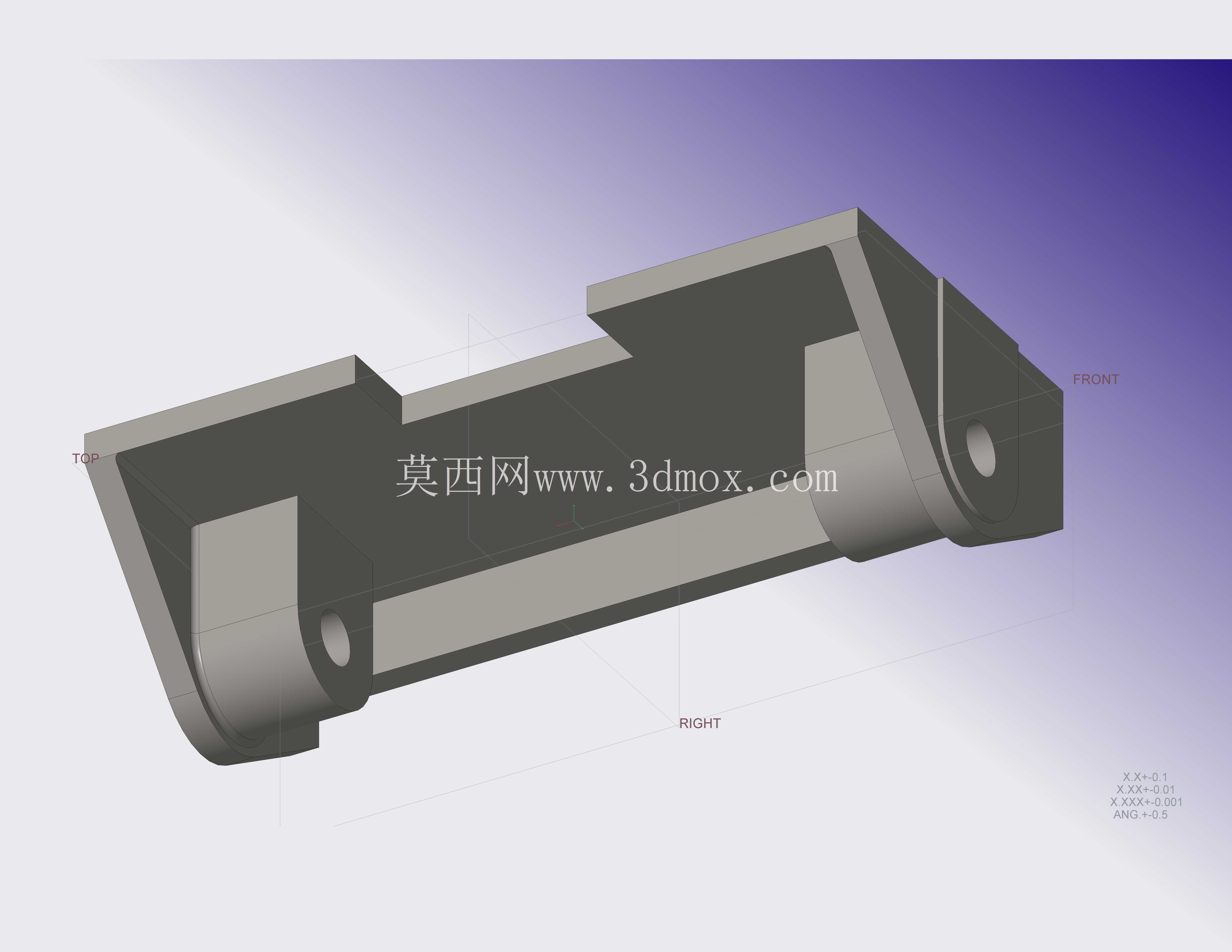

　　在小型零件磨削加工场景里，台式磨床是工具修磨、小尺寸工件端面/刃口加工的常用设备，刀架作为直接承载待加工刀具、配合磨头完成进给定位的核心配套构件，其结构合理性直接影响磨削精度与操作便利性。这款刀架采用一体化铸造成型的基体结构，整体为长条形槽式布局，主体的U型通槽结构既可以减轻自身重量，又能作为安装导向槽，适配台式磨床工作台的T型槽安装基准，安装时可通过槽内的锁紧螺栓调整刀架在工作台上的前后位置，匹配不同直径磨轮的作业半径，避免刀架与磨轮护罩发生运动干涉。

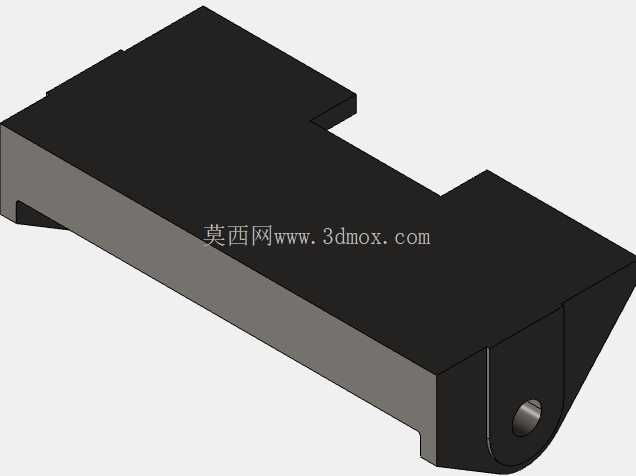

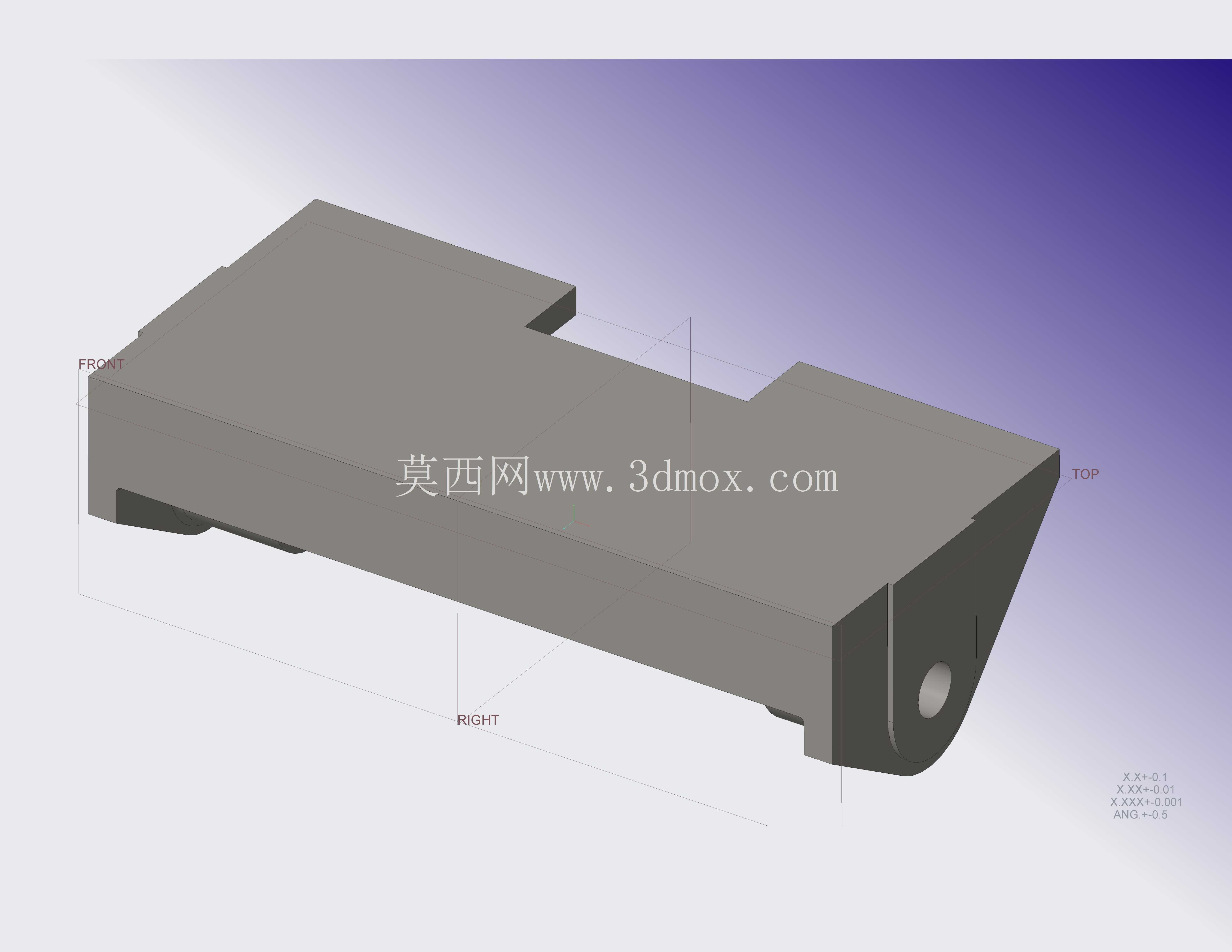

　　刀架两端设置的带孔铰接耳座，是用来安装刀具压块与角度调节组件的结构，耳座上的同轴销孔经过精加工处理，孔位与基体安装面的垂直度控制在0.02mm以内，保证装夹后的刀具刃口与磨轮工作面保持平行，减少磨削时的让刀量。从设计思路来看，这款刀架没有采用复杂的多块拼接结构，而是选择整体铸造后做关键面机加工的工艺路线，铸造阶段预留2mm的加工余量，后续仅对安装基准面、销孔、槽内滑动面做铣削与铰削加工，既控制了加工成本，又能保证基体的整体刚性，在承受磨削进给的径向力时不会出现明显形变，避免因构件颤振导致刀具刃口出现磨削震纹。

　　实际使用场景中，这类刀架主要用来装夹木工刨刀、车刀、篆刻刀等需要修磨刃口的条形刀具，装夹时将刀具放置在刀架的支撑台面上，通过耳座上的压块锁紧刀具，可根据刃磨角度需求调整刀架的倾斜角度，配合磨床的纵向进给完成不同角度刃口的修磨。在安装边界上，刀架的整体长度适配常规台式磨床的工作台宽度，两端耳座的外轮廓尺寸做了圆角过渡处理，避免操作时剐蹭操作人员的手部，基体底部的安装面平面度控制在0.015mm以内，安装后与工作台面贴合紧密，不会出现翘曲问题。槽体的内部宽度经过尺寸校核，既可以容纳常规M8规格的T型螺栓穿过，又预留了足够的滑动间隙，调整位置时不会出现卡滞。

　　刀架的支撑台面高度经过匹配设计，装夹刀具后刀具的中心高与磨轮的中心高保持一致，避免刃磨时出现刃口高低差导致的角度偏差，对于厚度较小的薄型刀具，还可以在支撑台面上加装垫片调整装夹高度，适配不同规格刀具的修磨需求。结构上的加强筋设计布置在槽体的外侧转角位置，在不增加过多壁厚的前提下提升了基体的抗扭刚性，即使在较大进给量的粗磨工况下，刀架也不会出现扭转形变，保证刃磨角度的一致性。铰接耳座的销孔内可以加装铜套，减少铰接销轴的磨损，延长刀架的使用寿命，日常维护时仅需定期清理槽内的磨削碎屑，加注少量润滑油即可保证调整动作顺畅。不同于重型磨床的复杂刀塔结构，这款台式磨床刀架更侧重小型加工场景的实用性，没有冗余的功能结构，所有结构设计都围绕装夹稳定、调整便捷、刚性足够这几个核心需求展开，在保证使用性能的前提下尽可能简化结构，降低制造与维护成本，适合小型加工车间、工具修磨间、五金维修站点等场景的台式磨床配套使用。
