NX环境下铆钉标准连接件三维结构设计

在各类机械结构的连接场景里，铆接作为不可拆卸的固定连接方式，始终在承受交变载荷、需要高连接可靠性的工况中占据不可替代的位置，小到家用五金的薄板拼接，大到轨道交通车体框架、航空航天蒙皮固定、重型钢结构节点铆合，铆钉都是结构工程师做连接方案选型时绕不开的基础零件。这次完成的铆钉三维结构设计，完全围绕实际工程应用中的铆接工艺需求展开，没有做多余的装饰性结构，所有几何特征都服务于安装便利性、连接强度与服役寿命。

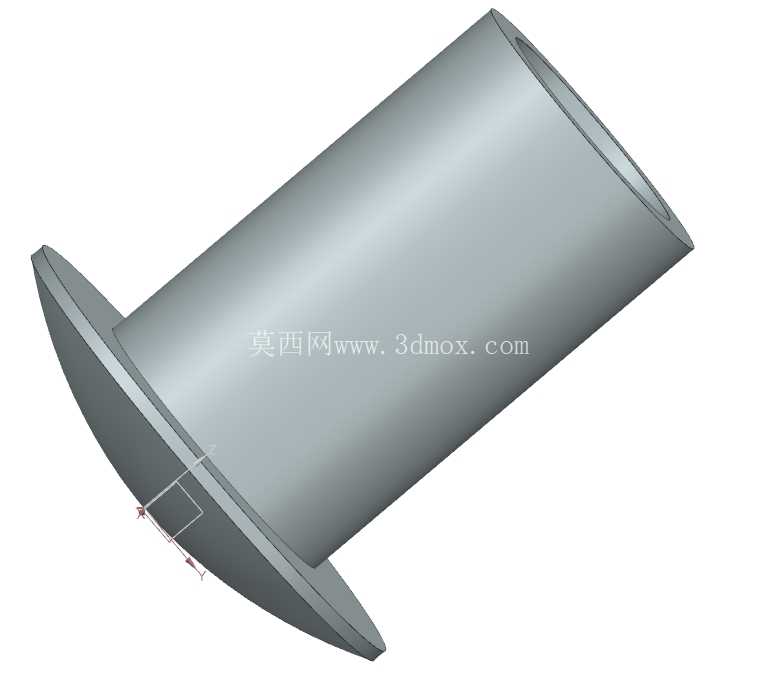

从设计思路的源头来看，首先要匹配的是常规冷铆工艺的操作边界：铆钉的头部采用标准半圆头构型，这种构型的优势在于铆接完成后头部与被连接件表面的接触应力分布均匀，不会因为局部应力集中在被连接件的铆孔周边压出凹痕，尤其适合铝合金薄板、薄钢板这类表面硬度不高的被连接材质，避免铆接后母材出现压溃变形。钉杆部分的圆柱度公差控制在IT8级，这个精度等级既可以保证穿入铆孔时的顺畅性，不会因为杆部尺寸超差出现卡滞，也不会因为间隙过大导致铆接后钉杆与孔壁存在旷量，在承受横向剪切载荷时出现连接松动。

实际应用中，很多现场铆接失效的问题都出在尺寸边界的把控上，所以建模时特意把安装相关的尺寸边界做了明确的几何约束：钉杆长度的设计预留了1.2~1.5倍杆径的铆合余量，这个余量范围是经过多轮工艺验证的——如果余量太短，铆接时镦粗形成的铆头体积不足，无法完全覆盖铆孔端面，连接强度达不到设计要求；如果余量太长，铆接时多余的材料会向孔壁间隙挤压，容易把被连接件的孔边撑裂，还会导致铆头成型不规则，出现飞边、偏心等缺陷。钉杆末端做了15度的导入倒角，这个细节结构在自动化铆接生产线里作用非常明显，可以让铆钉在振动送料、自动穿钉的过程中顺利对准铆孔，不需要额外的视觉对位就能完成上料，大幅提升铆接工序的节拍效率。

从功能特性上看，这款铆钉的结构设计兼顾了静载与动载的承载需求：头部与钉杆的过渡位置采用R0.8的圆角过渡，避免直角位置的应力集中，在承受振动载荷时，过渡位置不会因为应力突变产生疲劳裂纹，这一点对于轨道交通、工程机械这类长期承受交变振动的设备来说尤为关键，很多铆接结构的早期失效都是因为头部与杆部的过渡圆角太小，循环载荷下裂纹从过渡位置萌生，最终导致铆钉断裂。钉杆部分的表面粗糙度设定为Ra1.6，这个粗糙度水平既可以减少穿钉时的摩擦阻力，也能保证铆接后钉杆与孔壁的贴合面积足够大，剪切载荷可以均匀分布在整个杆部接触面上，不会因为局部接触应力过大出现杆部剪切失效。

建模过程中特意规避了很多新手容易犯的结构错误：比如没有在铆钉头部做多余的防滑纹路，这类纹路不仅对铆接强度没有任何帮助，反而会在铆接施压时造成头部应力分布不均，导致头部出现开裂；也没有随意更改标准铆钉的头部尺寸比例，头部直径设定为杆径的1.8倍，厚度为杆径的0.7倍，这个比例是经过长期工程验证的最优值，既可以保证头部有足够的承压面积，也不会因为头部过大占用过多的结构安装空间。在做装配干涉检查时，特意模拟了不同厚度被连接件的铆接场景，确认当两层被连接件总厚度在杆长扣除铆合余量的范围内时，铆接完成后不会出现钉杆突出母材过多、或者铆头无法完全成型的问题，同时预留了0.1mm的工艺间隙，适配现场铆孔加工时的位置度误差，不会因为孔位的微小偏移导致铆钉无法穿入。

对于结构设计从业者来说，这类基础紧固件的三维模型看似简单，但每一处几何特征的背后都对应着实际生产中的工艺要求与服役需求，不能只照着二维图纸描出外形就结束，必须结合实际安装场景、载荷工况、工艺可行性去校验每一个尺寸的合理性，这样建出来的模型才能真正用于后续的装配仿真、干涉检查与生产指导，而不是一个只有外形的空架子。在做虚拟装配验证时，还特意模拟了铆接成型后的镦头形态，确认镦头直径可以达到杆径的1.5倍以上，完全覆盖铆孔周边，满足铆接节点的强度设计要求，不会出现铆接失效的风险。
