适用于粉末物料混合输送的螺旋输送设备

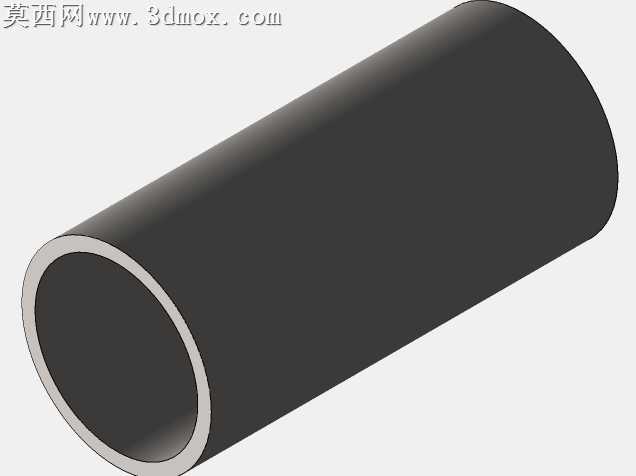

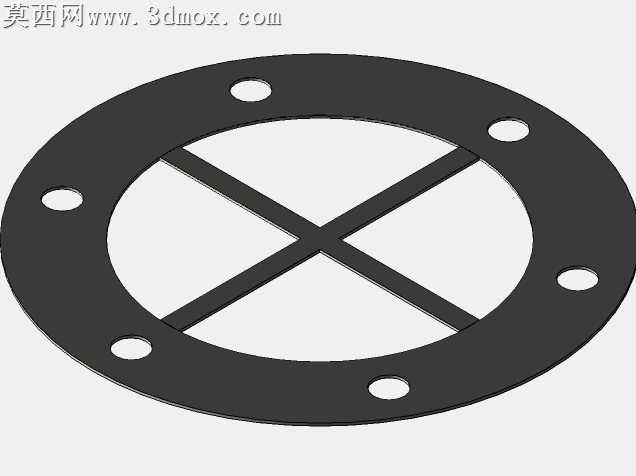

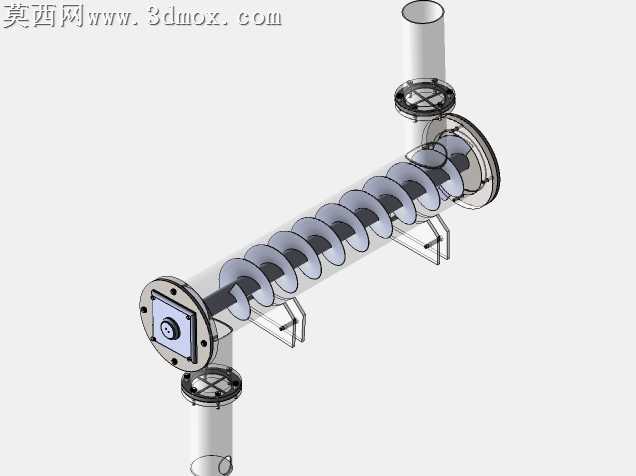

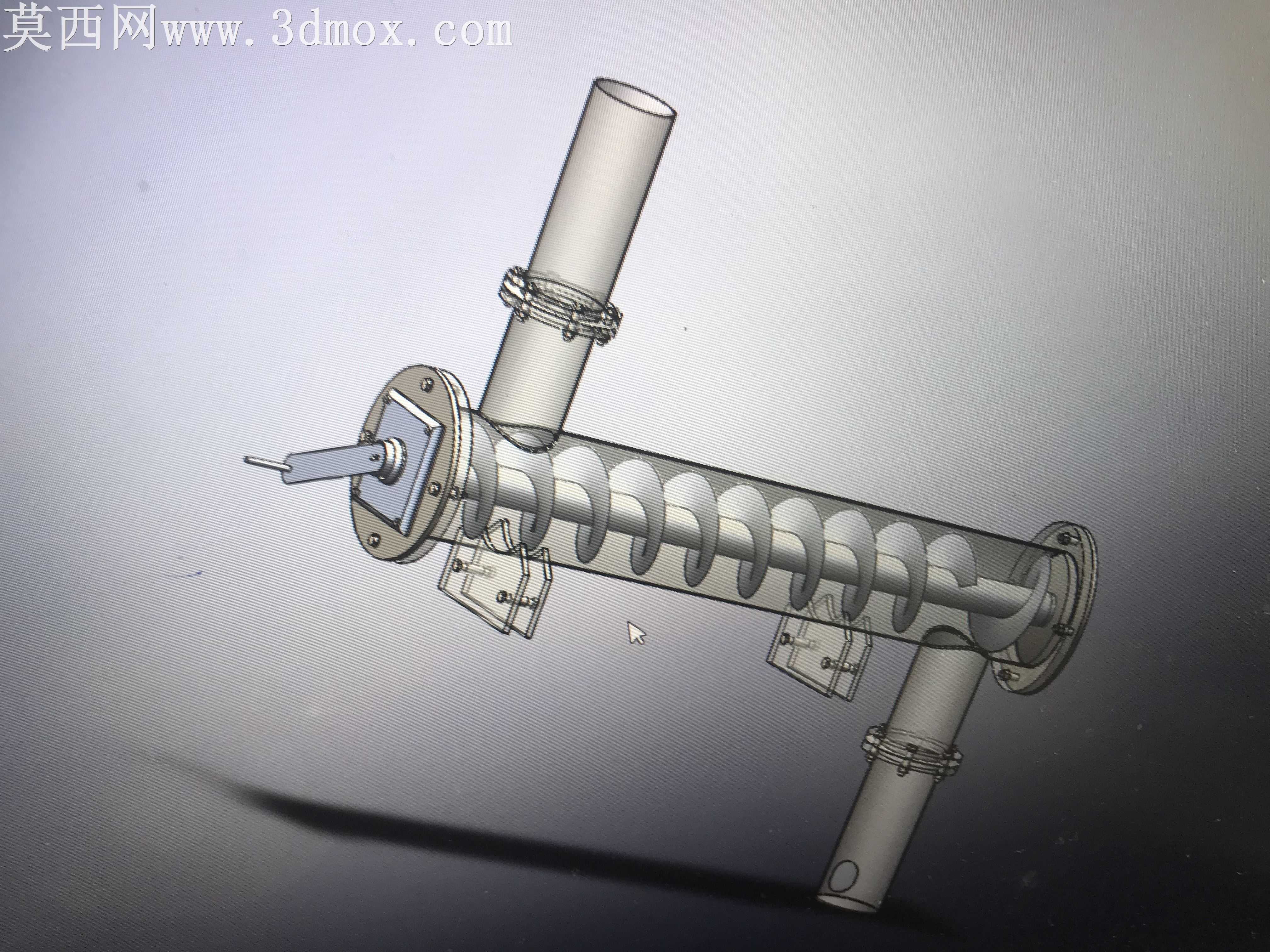

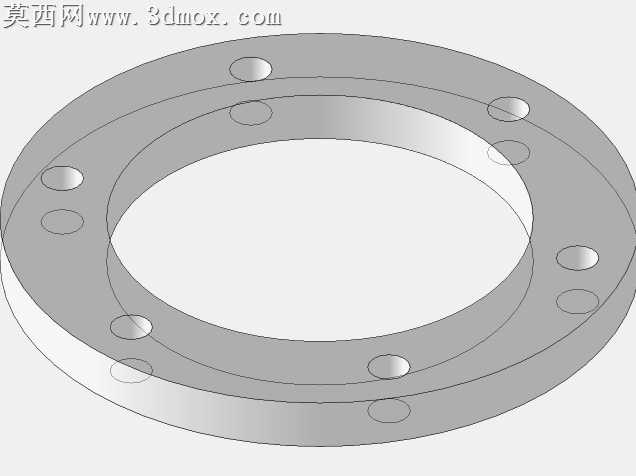

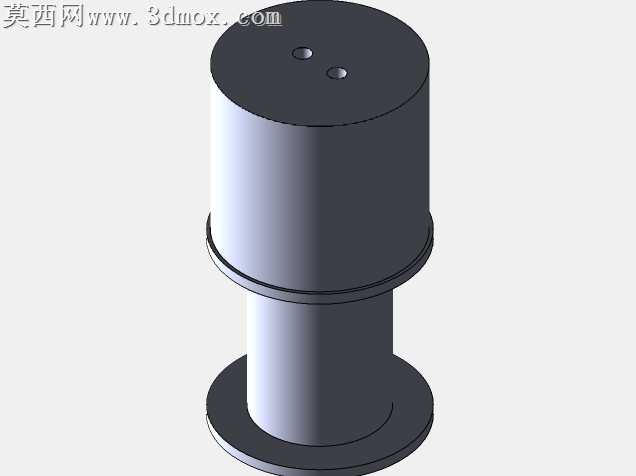

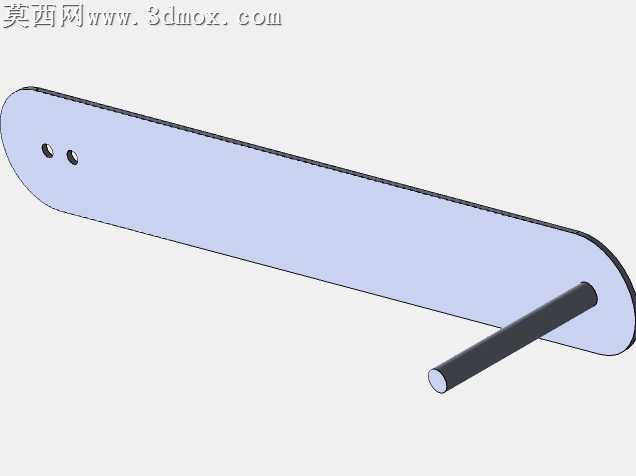

本作品为针对粉末类物料输送、混合工况设计的螺旋输送机三维模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，所有零部件均按照实际加工装配逻辑完成配合约束，无冗余建模特征，无干涉错位问题，可直接用于工程参考、结构验证或二次设计迭代。模型整体采用卧式筒身搭配垂直进出料口的结构布局，核心输送部件为等螺距连续螺旋叶片，叶片与中心传动轴采用一体化建模逻辑，还原了实际生产中螺旋轴的焊接装配结构，保证物料推送过程中无卡滞、无残留死角。筒身两端采用法兰式端盖密封结构，端盖处设置有带密封组件的传动轴穿设结构，还原了实际设备的轴承安装位与密封槽设计，可有效避免粉末物料从轴端泄漏。进出料口均采用快装卡箍式接口设计，匹配标准管道连接尺寸，方便与上下游生产设备快速对接，筒身下方设置有两个带观察窗的支撑固定座，既可以完成设备的机架安装固定，也可通过观察窗随时查看内部物料输送状态，及时排查堵料、积料问题。渲染阶段采用金属哑光材质模拟设备主体的不锈钢加工质感，对法兰螺栓、卡箍紧固件等细节部件做了金属高光处理，螺旋叶片表面做了细微的粗糙度纹理调整，还原实际加工后的零件表面质感，场景采用柔和的工业产品打光方案，清晰呈现设备的内外结构层次与装配关系。设计过程中重点针对粉末物料的流动特性优化了螺旋叶片与筒壁的间隙尺寸，既避免间隙过小导致的叶片与筒壁摩擦损耗，也防止间隙过大造成的物料残留、输送效率下降问题，同时进出料口的倾斜角度经过反复调整验证，可保证粉末物料依靠自重顺利完成进料与出料，不会在接口处出现架桥、堵料的情况，整体结构紧凑，传动路径短，既可以完成水平方向的粉末物料定量输送，也可在输送过程中通过螺旋叶片的搅动实现不同组分粉末的初步混合，适配食品加工、化工原料输送、粉体建材生产等多个场景的使用需求。
