车间用2吨定柱式悬臂起重设备设计

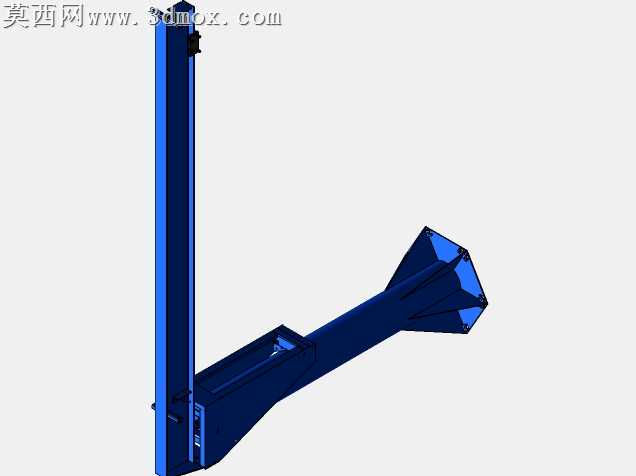

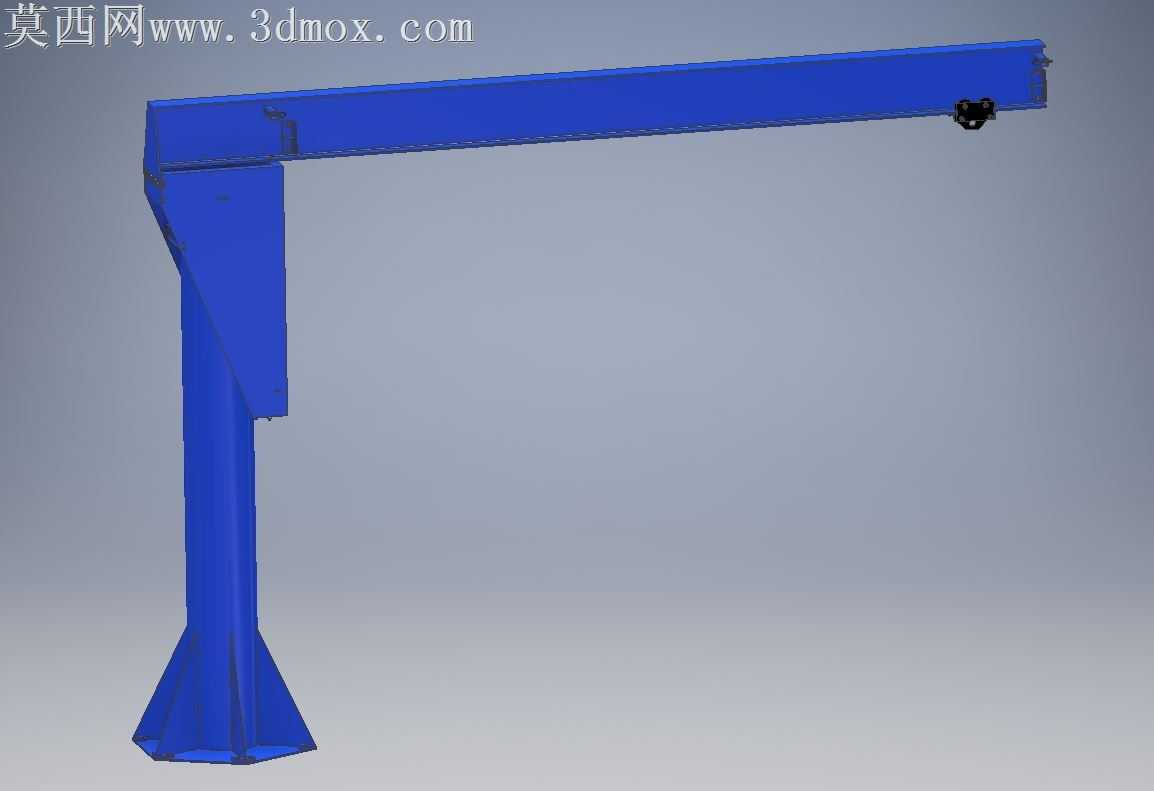

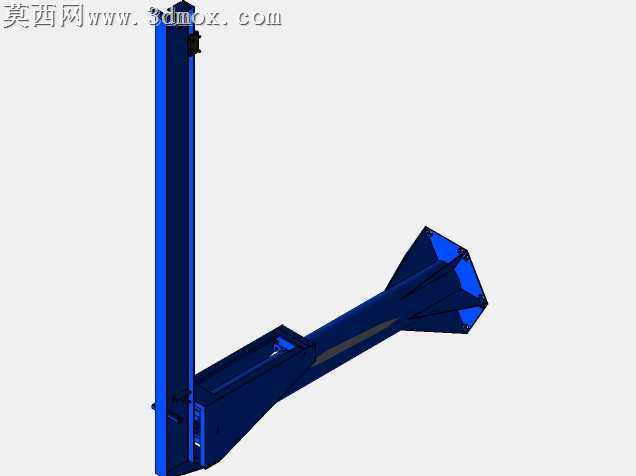

本模型为车间工位使用的定柱式悬臂起重机三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，整体遵循实用化工业设计逻辑，针对车间小范围定点物料吊装场景做结构适配。模型完整还原了悬臂起重机的三大核心结构模块：底部为锥形扩面支撑立柱，建模时做了加厚底座的结构处理，底座与立柱衔接处做了三角加强筋的结构设计，可有效分散吊装作业时的倾覆力矩，保障设备安装后的结构稳定性；中部为立柱回转支撑结构，预留了回转副的装配间隙，可实现悬臂段绕立柱的水平回转动作，覆盖工位周边指定半径内的吊装作业范围；上部为水平箱型悬臂梁，梁体采用等截面箱型结构建模，梁端设置了电动葫芦的行走轨道限位结构，可防止葫芦行走脱轨，悬臂与立柱的衔接处做了斜向加强支撑结构，抵消悬臂受载后的下挠形变。材质与渲染阶段，整体结构件采用工业设备常用的深蓝色哑光金属漆材质，还原车间起重设备的常规涂装效果，金属结构件表面做了细微的磨砂质感处理，避免渲染效果过于塑料化，回转副、行走轮等运动部件做了金属光泽区分，清晰呈现各部件的功能属性。设计思路上，该模型优先服务于车间布局规划、工位吊装方案验证场景，结构尺寸参考常规2吨级悬臂吊的通用参数设定，各部件的装配关系完全符合实际起重设备的安装逻辑，未做过度的艺术化简化，可直观呈现设备的占地范围、作业覆盖半径、安装所需空间，能够为车间生产线布局、工位物料流转方案设计提供直观的三维参考，帮助设计人员快速评估工位吊装方案的可行性，提前规避设备安装后与周边工装、通道的干涉问题。模型同时导出了STEP、IGES通用中间格式，可适配多款主流三维软件打开使用，渲染文件可直接用于方案汇报展示。
