适配1/4与3/8驱动的套筒收纳整理托盘

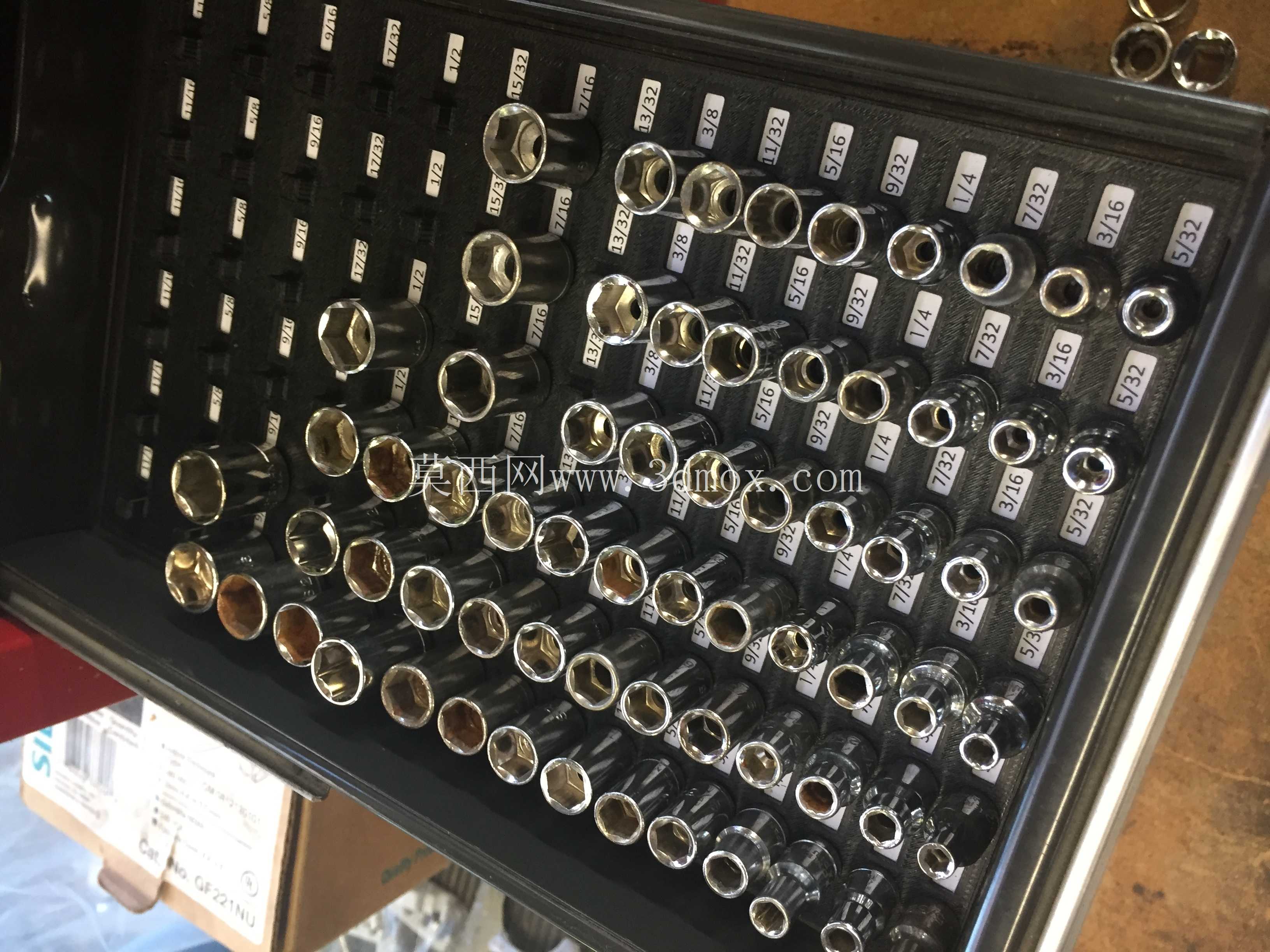

在日常机修、汽修作业场景里，套筒作为高频使用的紧固件拆装工具，往往因为规格繁多、尺寸跨度大，在工具箱内随意堆放后，不仅找取对应规格耗时耗力，还容易在搬运过程中出现磕碰损伤套筒棱角、甚至遗失小规格套筒的问题，这款套筒整理托盘正是针对这类一线作业痛点开发的工装类收纳结构。从实际使用场景出发，它的核心定位是嵌入标准工具箱抽屉使用，适配市面上绝大多数常规尺寸的立式工具抽，不需要额外对工具箱进行打孔、裁切改造，直接放入抽内即可完成部署，不会占用多余的作业台面空间，也不会因为工具箱搬运、倾斜出现托盘移位的情况。

设计过程中首先明确了适配的套筒驱动规格，覆盖1/4英寸与3/8英寸两个最常用的驱动方头系列，这两个系列涵盖了从微型电子设备拆装到常规乘用车维保、小型设备检修的绝大多数套筒尺寸，能够满足一线维修人员80%以上的日常套筒收纳需求。托盘整体外形尺寸控制在6.4英寸×10.4英寸，这个尺寸边界是经过多轮主流工具箱抽屉尺寸调研后确定的，既不会因为尺寸过大无法放入常规抽格，也不会因为尺寸过小浪费抽屉内的收纳空间，托盘边缘做了1.5mm高度的围边，能够避免套筒在抽拉抽屉的惯性作用下从托盘侧边滑落。

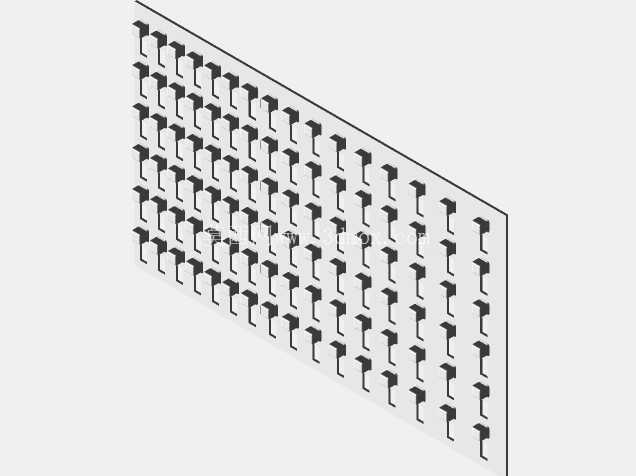

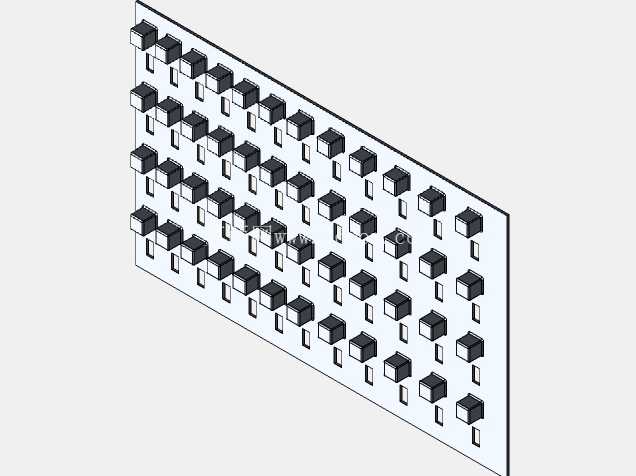

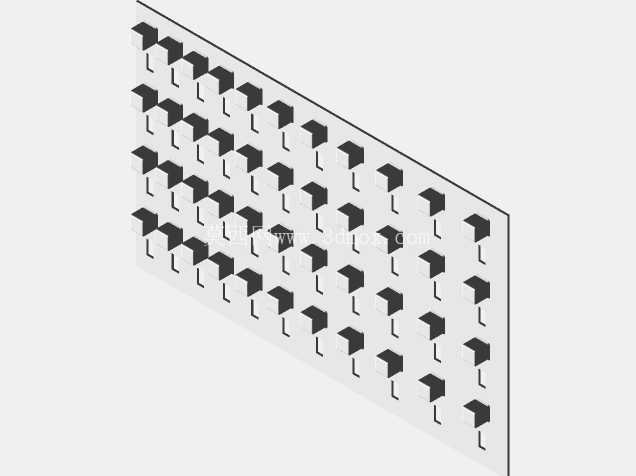

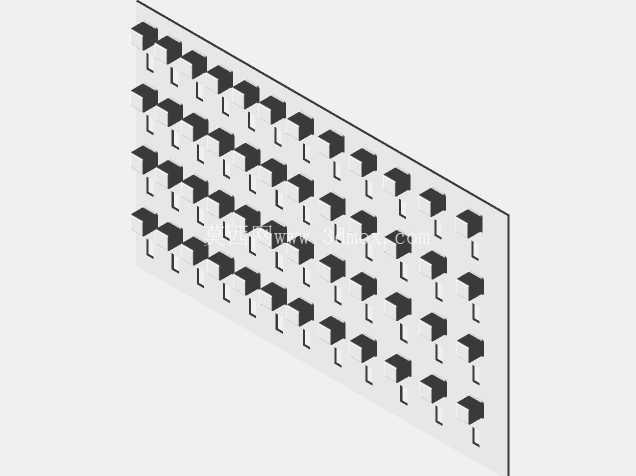

结构设计上采用了分体组合的思路，主体3D打印的基座部分预留了对应每个套筒规格的定位孔位，孔位的排布按照套筒尺寸从小到大依次排列，每个孔位旁预留了标签粘贴槽位，使用者可以根据自己的套筒规格序列粘贴对应尺寸标识，找取工具时可以快速定位，不需要逐个翻找。基座的孔位内径根据对应套筒的外径做了0.2mm的公差预留，既能够保证套筒插入后不会因为晃动脱落，也不会因为公差过小导致套筒卡滞难以取放，孔位深度设计为套筒总长度的三分之二，既能够保证套筒放置后的稳定性，也能留出足够的握持长度方便快速拿取。配套的纸模板部分主要起到标识衬底的作用，打印完成后只需要将纸模板对齐基座的定位柱粘贴在基座表面即可，不需要额外的紧固件连接，组装门槛极低，即使是没有装配经验的使用者也能在几分钟内完成整个托盘的组装。

实际打印验证环节，这款结构在桌面级FDM3D打印设备上即可完成制作，不需要工业级打印设备支撑，打印时不需要添加支撑结构，层厚设置在0.2mm即可满足孔位的精度要求，打印完成后只需要简单去除打印毛刺就可以投入使用，不需要后续的打磨、涂装等后处理工序。从使用耐久性角度考虑，基座结构的壁厚设置为2mm，能够承受日常取放套筒的冲击力，即使是频繁插拔套筒也不会出现孔位开裂、变形的问题，托盘底部做了网格状的加强筋结构，在减轻整体重量的同时提升了基座的结构刚性，不会因为长期承受套筒重量出现中部下弯变形的情况。

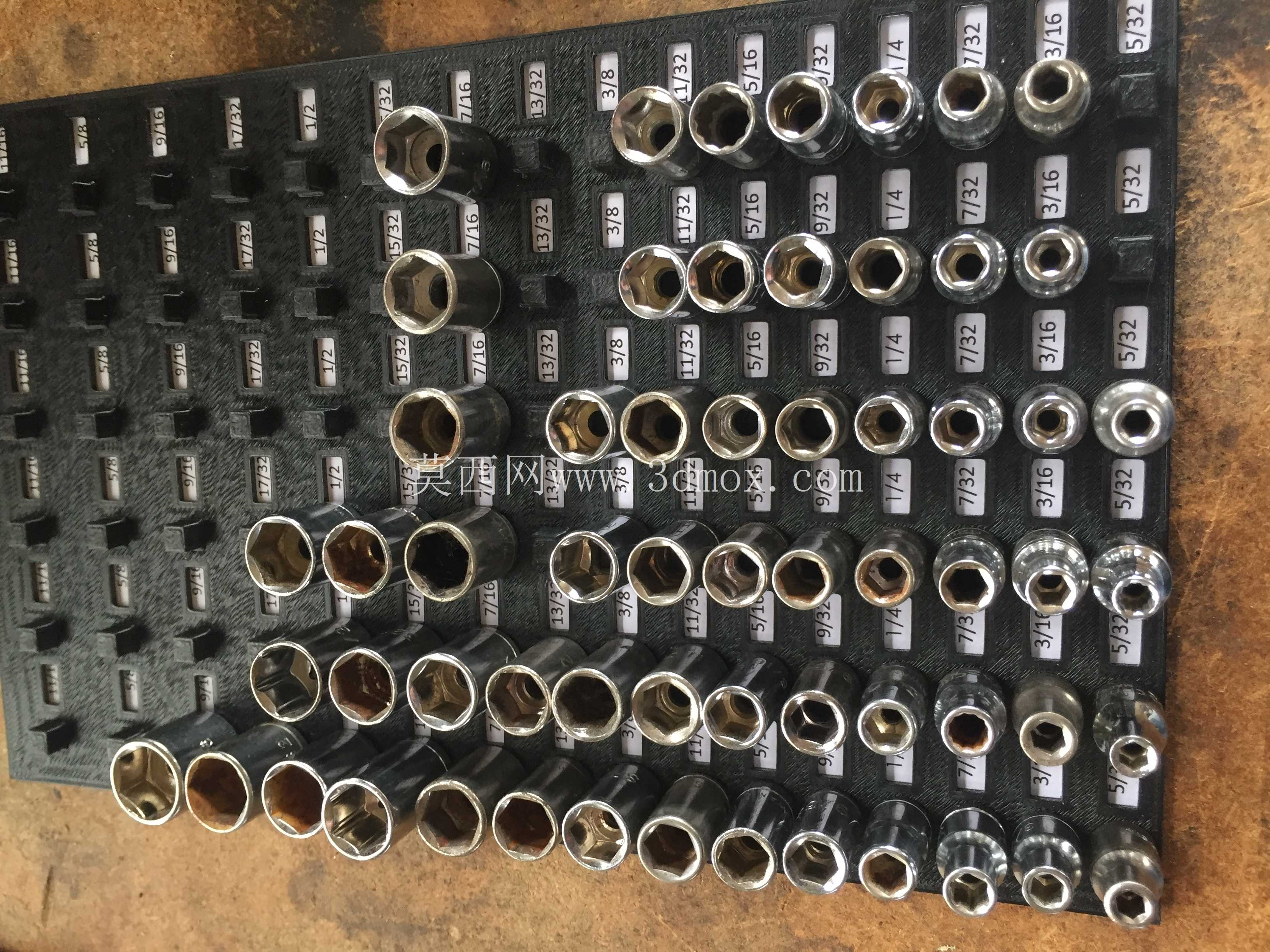

在实际作业场景中，这款整理托盘除了基础的收纳功能外，还能起到工具盘点的作用，每次作业完成后归还套筒时，可以直观看到哪个孔位空置，快速确认是否有套筒遗落在作业现场，避免因为工具遗失导致的后续作业故障，也减少了工具重复采购的成本。相较于市面上常见的一体式注塑套筒收纳架，这款结构的优势在于可以根据使用者自身的套筒持有情况灵活调整孔位排布，如果后续新增了特殊规格的套筒，只需要重新打印对应区域的基座模块即可，不需要整体更换整个收纳托盘，适配性更强，也更符合个性化工具收纳的需求。对于经常需要外出携带工具箱上门作业的维修人员来说，这款托盘能够将套筒牢牢固定在对应位置，不会因为车辆行驶过程中的颠簸导致套筒在工具箱内乱窜磕碰其他精密工具，也能减少套筒之间互相摩擦导致的镀层磨损、生锈问题，延长工具的使用寿命。
