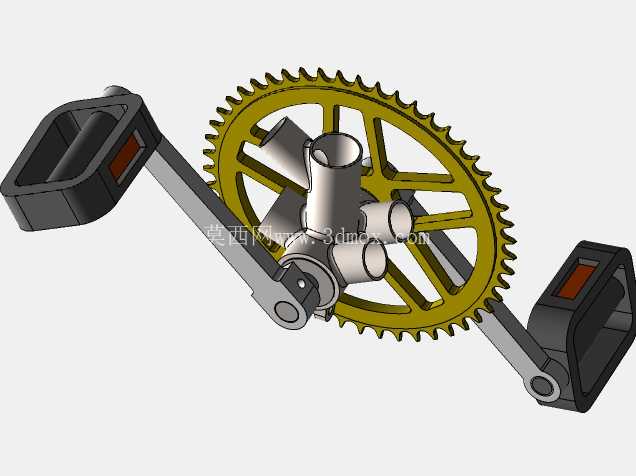

自行车脚踏曲柄链轮传动结构设计

这套传动结构是人力两轮代步设备的核心动力转换单元，日常通勤、运动骑行、短途代步的人力自行车均依靠该结构完成脚部踩踏力到轮组驱动力的转换，是整车动力路径上最基础也最关键的机械组件。从实际使用场景来看，该结构直接承接骑行者的脚部输出力，既要承受垂直方向的踩踏载荷，也要传递周向的旋转扭矩，同时还要适配不同骑行姿态下的受力偏移，日常使用中遇到的颠簸路面冲击、紧急发力踩踏、长期往复循环载荷都需要结构本身具备足够的强度冗余。

设计过程中首先要匹配整车的齿比需求，链轮的齿数选择直接决定了骑行时的力臂比，齿数过少会导致踩踏行程过短、骑行费力，齿数过多则会让起步阶段负载过大，常规通勤车型的链轮齿数会兼顾平路巡航与起步爬坡的受力平衡，齿形采用标准的链传动啮合轮廓，保证和链条配合时没有卡滞、跳齿的问题，齿根位置做了圆弧过渡，避免应力集中导致的齿部断裂。曲柄部分的长度设计参考了普通人的小腿摆动行程，过长的曲柄会导致膝关节摆动幅度过大，长期骑行容易造成运动损伤，过短则会让踩踏力臂不足，发力效率低下，曲柄截面采用变厚度设计，靠近轴心安装位的位置厚度更大，承受扭矩的能力更强，靠近脚踏安装端的位置适当收窄，在保证强度的前提下控制整体重量。

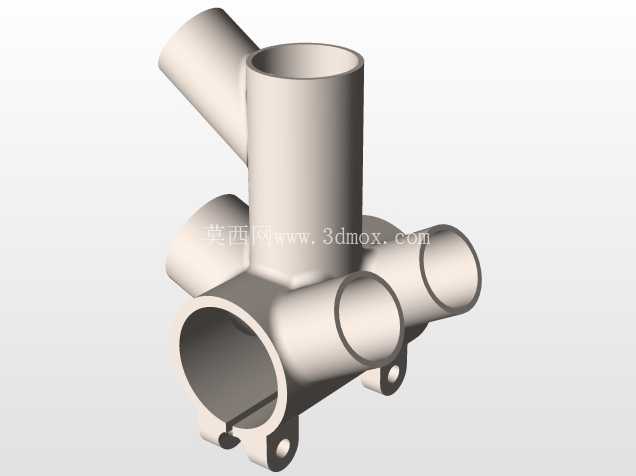

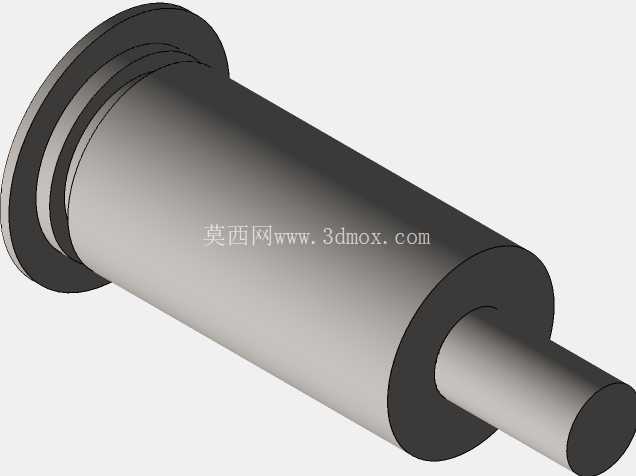

两个脚踏的安装位采用对称布局，相位差保持180度，符合人体双腿交替发力的运动规律，脚踏安装轴的位置做了防滑定位结构，避免长期使用后脚踏出现松动脱落的问题。中心的五通安装位是整个结构和车架连接的核心边界，安装轴的直径、配合公差都要匹配标准车架的五通尺寸，保证安装后旋转顺畅没有旷量，轴向定位结构可以限制整个传动组件的左右窜动，避免骑行过程中链轮偏移导致的掉链问题。

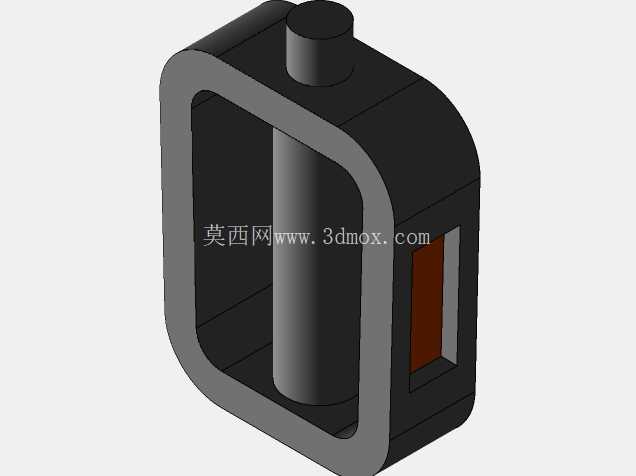

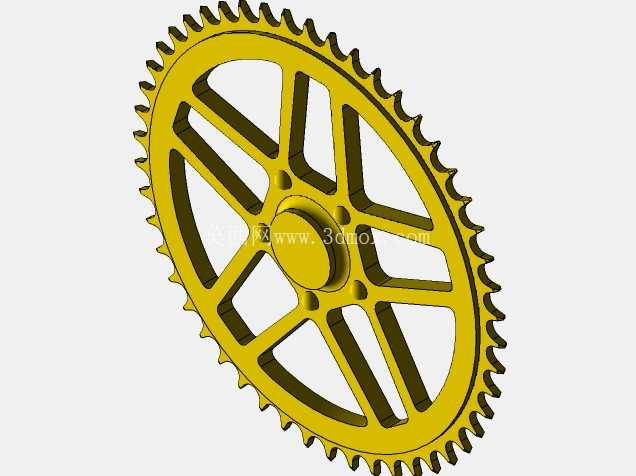

从结构细节来看，链轮采用辐条式镂空设计，相比实心链轮可以有效降低自身重量，辐条的分布角度经过受力校核，每根辐条都能均匀传递踩踏扭矩，不会出现单根辐条受力过载的情况。曲柄和链轮的连接位置采用方榫配合结构，配合锁紧螺母可以实现无间隙连接，传递大扭矩时不会出现相对滑动，这种连接方式也方便后期维护拆卸，不需要专用的拉马工具就能完成部件更换。脚踏的踩踏面做了防滑轮廓设计，和鞋底接触的位置预留了防滑钉安装位，雨天骑行或者鞋底沾有水渍时也能保证脚部不会打滑脱开。

实际安装时需要注意，整个组件的旋转平面要和后轮飞轮的旋转平面保持平行，偏移量过大会加剧链条的侧面磨损，缩短传动系统的使用寿命。中心轴的转动配合部位需要预留润滑脂填充空间，长期使用时可以定期补充润滑，降低旋转阻力，减少配合面的磨损。结构的所有棱角位置都做了倒钝处理，避免安装维护时划伤操作人员，外露的金属表面可以根据整车配色做不同的表面处理，既提升防锈能力也能兼顾外观一致性。

这套结构的受力路径非常清晰，骑行者的脚部作用力通过脚踏传递到曲柄，再由曲柄带动链轮旋转，链轮通过链条把动力传递到后轮，整个动力传递过程的损耗主要来自配合面的摩擦，所以设计时各个转动副的配合精度都控制在合理范围内，既不会因为间隙过大产生晃动异响，也不会因为配合过紧导致旋转阻力增大。针对日常使用中可能出现的侧向冲击，比如骑行过程中脚踏碰到路沿的情况，曲柄的材料选型会兼顾强度和韧性，遇到瞬间冲击时可以产生微量形变吸收能量，不会直接发生脆性断裂。
