M24规格手用内螺纹加工丝锥结构

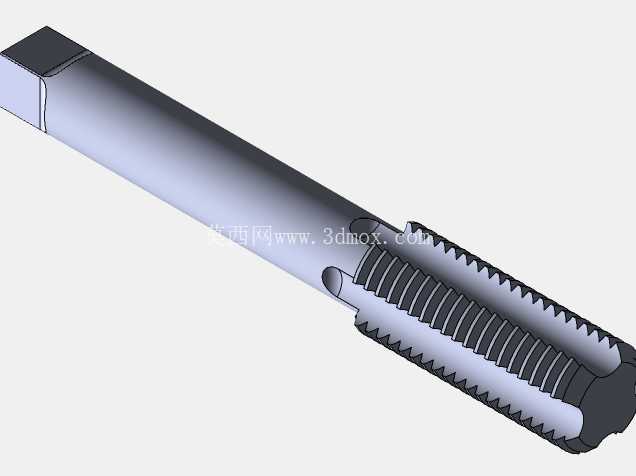

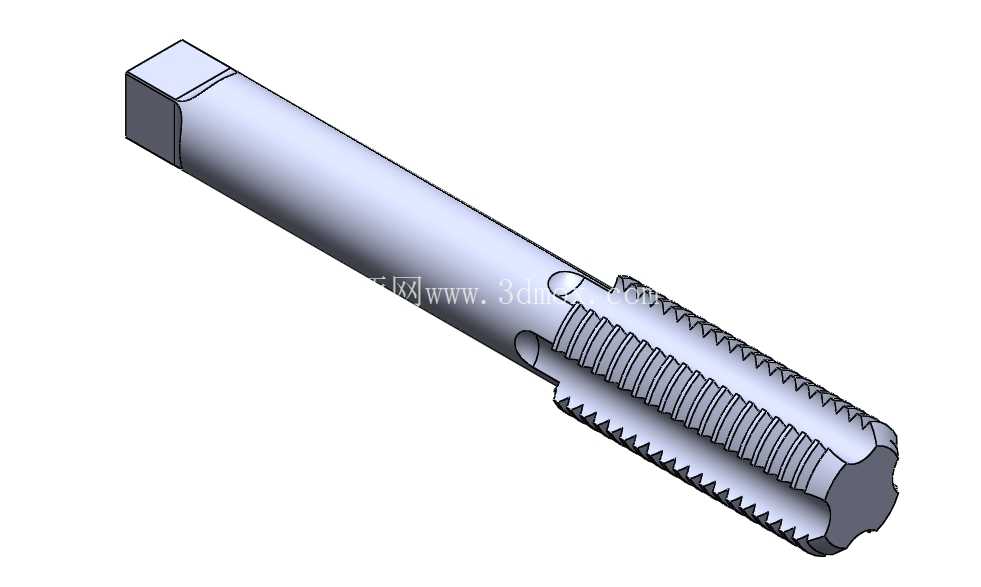

　　在金属切削加工的内螺纹成型工序里，M24规格的手用丝锥是中小批量加工、现场配做、设备维修场景下绕不开的常用工具，区别于机用丝锥依赖机床主轴提供扭矩与同轴度导向，这类手动攻丝工具的结构设计要充分适配人手施加扭矩的受力特性，同时兼顾盲孔、通孔两类不同加工场景的排屑需求。从结构上看，这款丝锥整体采用细长杆状布局，顶端设置四方夹持端，截面为标准正方形，这个结构是专门适配丝锥扳手的夹持位，四方的四个平面能保证扳手夹持时不打滑，扭矩传递更均匀，不会因为夹持面圆弧出现施力偏移，导致攻丝过程中丝锥折断或者螺纹牙型崩损。

　　四方端往下是光滑的导向杆身，这部分的直径略小于M24螺纹的小径，一方面是在攻丝进入初期给丝锥提供垂直导向，避免入扣时歪斜造成螺纹孔偏斜，另一方面光滑的杆身能减少和工件已加工孔壁的摩擦，降低攻丝过程的转动阻力，尤其是在加工较厚板材的通孔螺纹时，杆身穿过已加工段不会刮伤已经成型的螺纹牙型。杆身末端是核心的切削工作段，这部分加工有完整的M24标准三角螺纹牙型，同时沿轴向开有均匀分布的容屑槽，槽型的弧度经过优化，手用丝锥的容屑槽通常比机用丝锥更宽更深，因为手动攻丝的进给速度慢，切屑成型更平缓，宽深的容屑槽能容纳更多切屑，避免切屑堵塞在槽内刮伤螺纹表面，甚至挤崩丝锥刃口。

　　切削段的前端磨出有一定角度的切削锥，这部分是真正参与切削的部位，切削锥的角度设计直接决定攻丝时的扭矩大小和入扣顺畅度，手用丝锥的切削锥角度通常更缓，能把每一圈的切削量分摊到更多的牙上，降低单齿切削负荷，适配人手施力的扭矩上限，不会因为单次切削量太大导致操作费力或者丝锥折断。在实际车间应用里，这类丝锥常被用于设备安装现场的配做螺纹孔，比如钢结构支架安装时的现场钻孔攻丝、设备维修时损坏螺纹孔的重新攻丝、单件小批量零件加工时没有合适机用攻丝设备的场景，使用时需要先在工件上加工出对应规格的底孔，M24粗牙螺纹的底孔直径通常控制在21mm左右，底孔过大容易导致螺纹牙型高度不够，连接强度不足，底孔过小则会大幅提升攻丝扭矩，甚至直接拧断丝锥。

　　攻丝过程中需要保证丝锥轴线和底孔轴线完全重合，初期施加轴向压力让丝锥入扣，进入两三圈之后就只需要转动扳手施加扭矩，不需要再加轴向力，依靠螺纹自身的导向进给，每转动半圈到一圈要适当反转四分之一圈，把切屑折断方便排出，尤其是加工盲孔螺纹时，要及时清理容屑槽内的切屑，避免切屑挤在孔底造成丝锥折断。从安装边界来看，这款丝锥的四方夹持端尺寸适配常规的可调式丝锥扳手，不需要定制专用夹持工具，杆身的光滑段长度能覆盖常规厚度不超过杆长的工件加工需求，工作段的螺纹长度足够加工标准深度的螺纹孔，满足普通螺纹连接的啮合长度要求，保证螺纹连接的抗拉、抗剪强度符合机械设计标准。设计这类手动攻丝工具时，还要考虑不同加工材质的适配性，针对钢材、铸铁、有色金属等不同材质，丝锥的刃口角度、容屑槽抛光程度会有细微差异，但整体结构布局保持一致，都是围绕降低操作难度、提升刃口耐用度、保证螺纹加工精度这几个核心目标展开，和机用丝锥相比，手用丝锥对材质的韧性要求更高，因为手动操作时难免出现施力不均、歪斜的情况，更高的韧性能避免丝锥在受力不均时轻易折断，减少加工过程中的工具损耗和工件报废风险。
