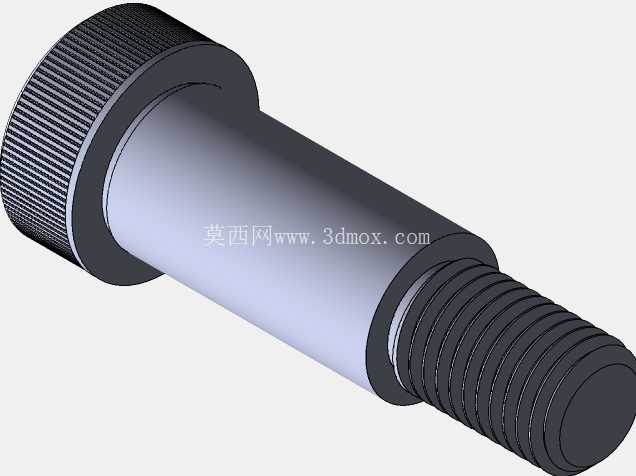

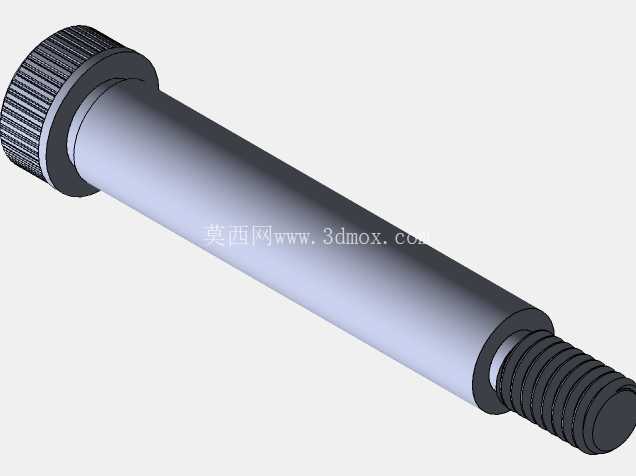

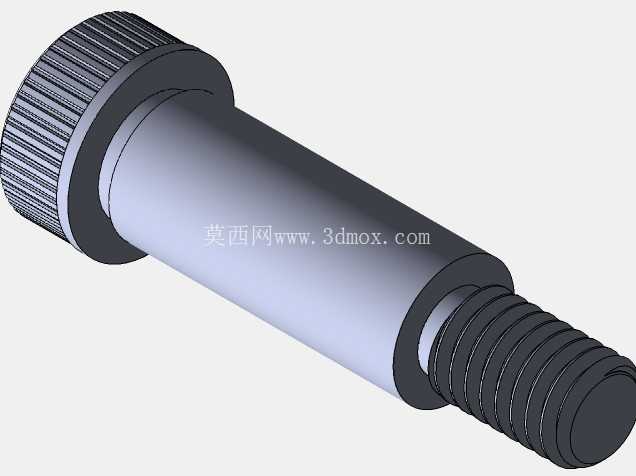

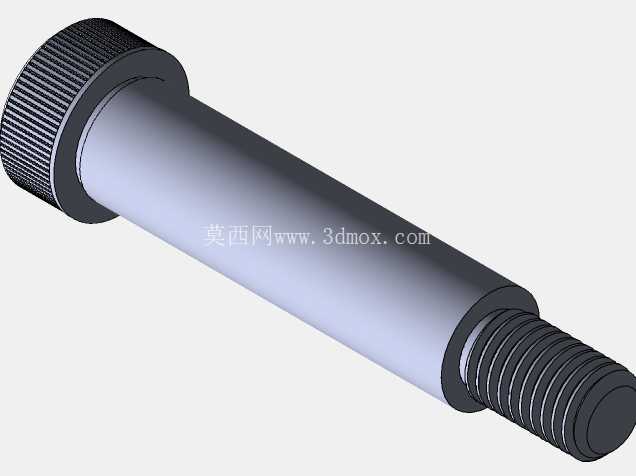

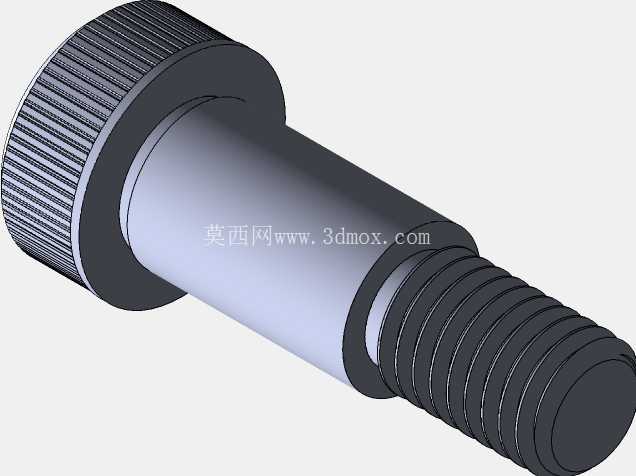

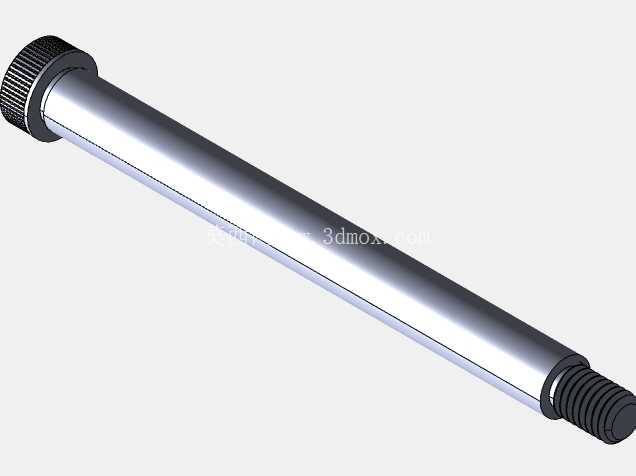

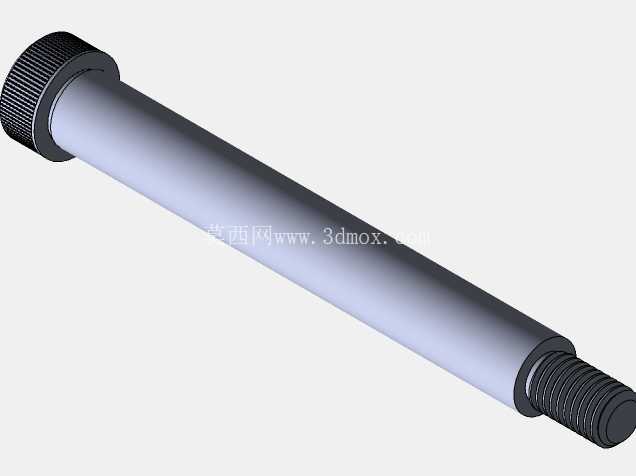

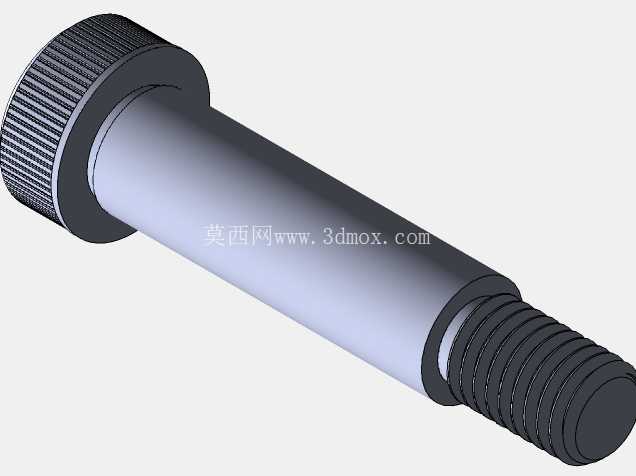

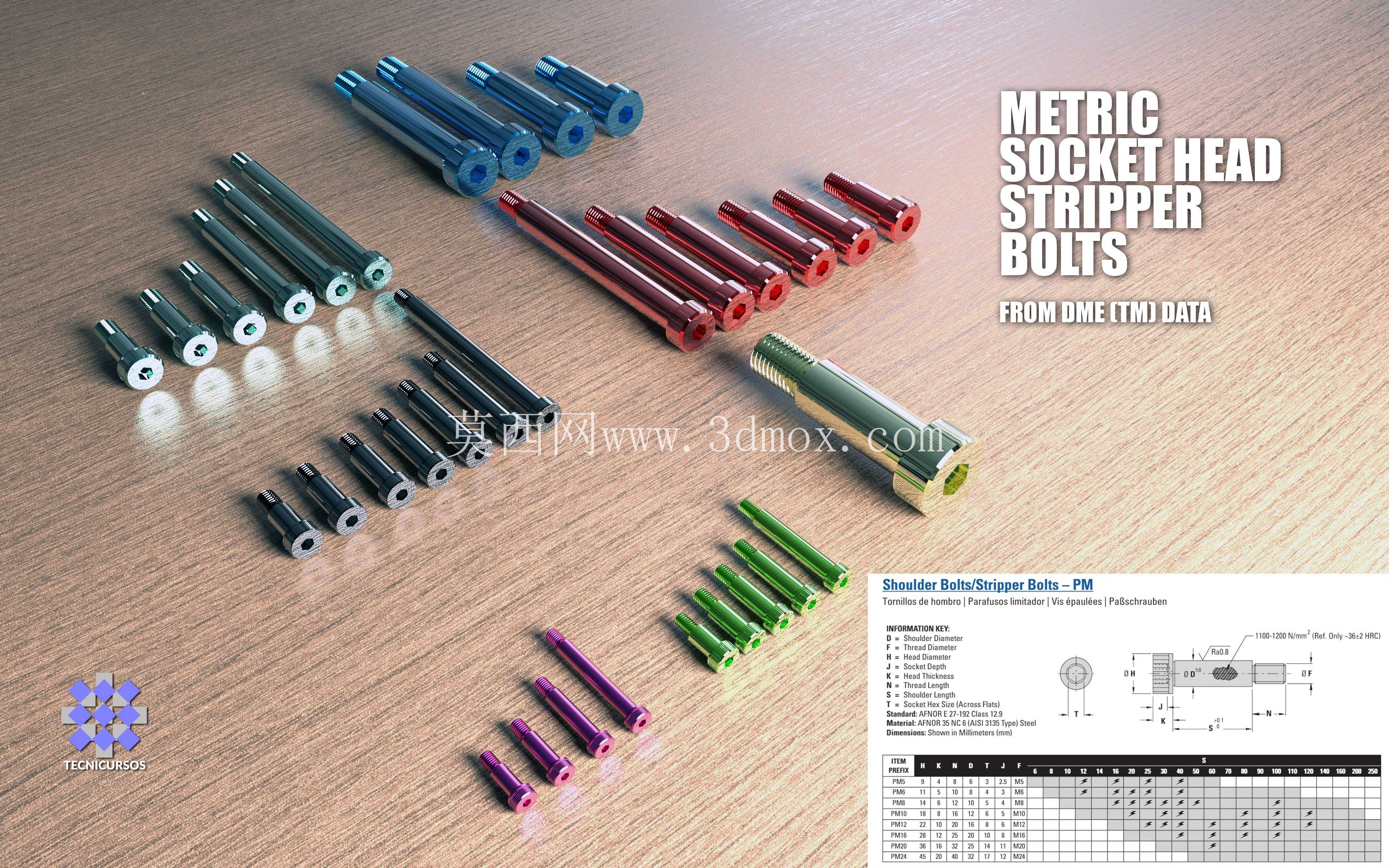

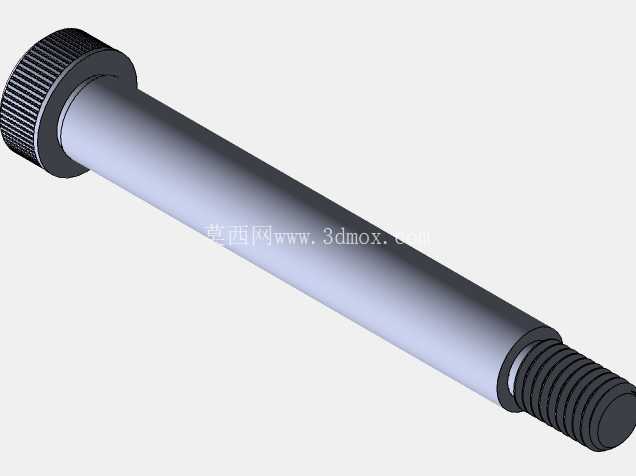

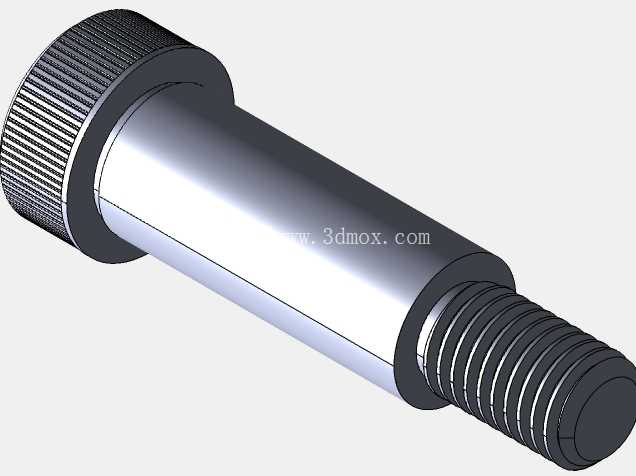

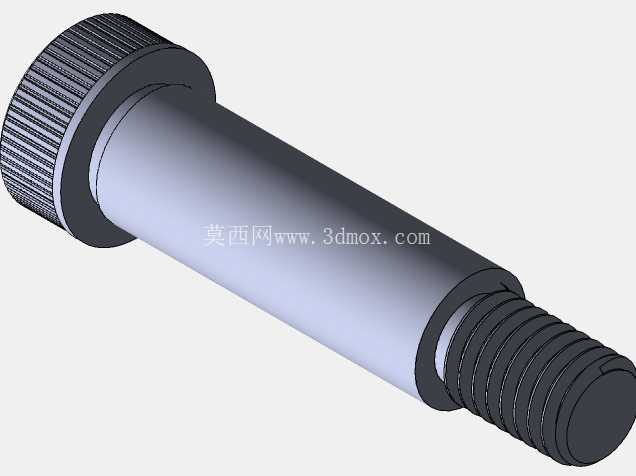

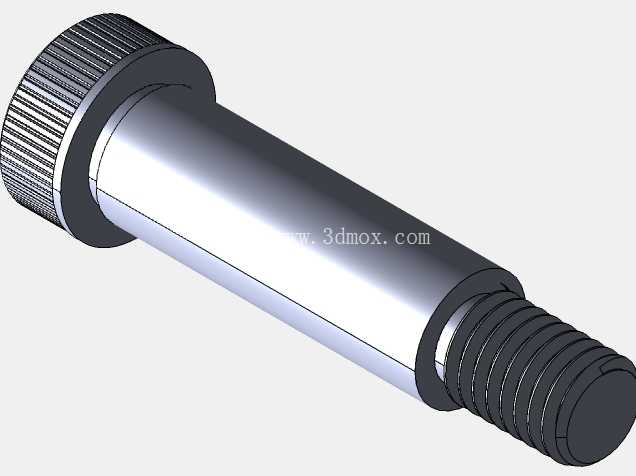

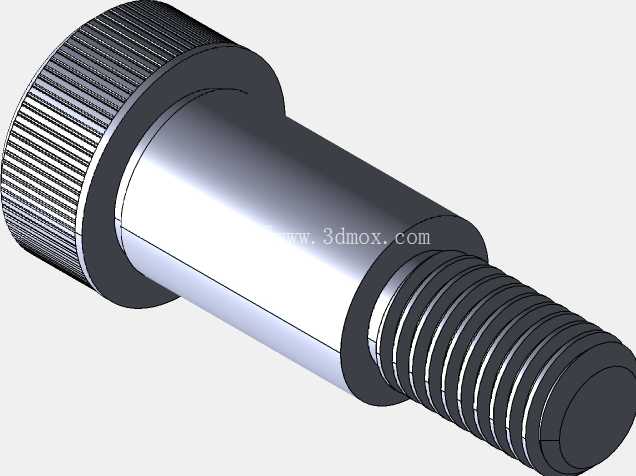

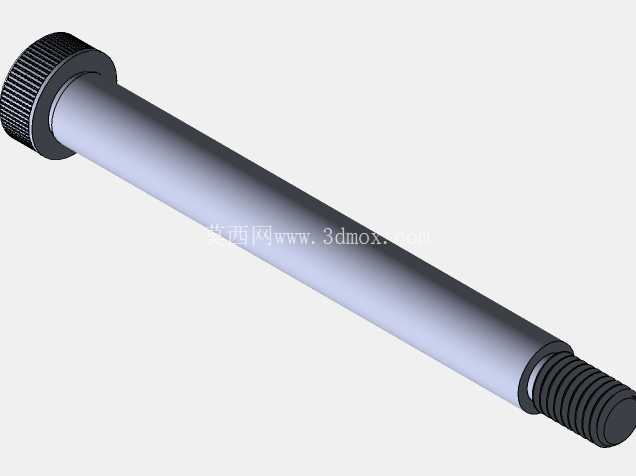

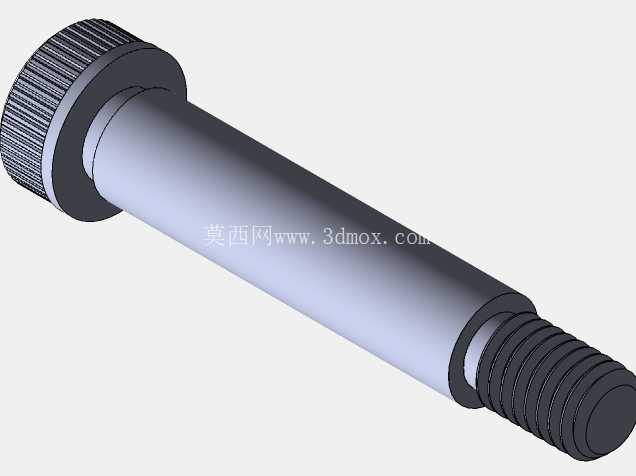

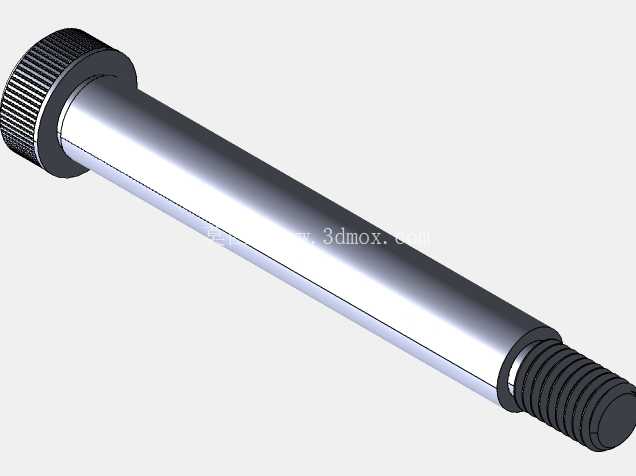

公制DME标准SH脱扣器螺栓组

　　在注塑模具的脱模机构设计环节，脱扣螺栓是承担定距分型、顺序开模动作的核心受力零件，这套公制规格的SH系列脱扣螺栓，适配采用DME标准模架的各类注塑成型工况，覆盖从小型精密电子件模具到中型家电外壳模具的开模行程控制需求。不同于普通内六角螺栓仅承担紧固连接的作用，这类脱扣螺栓需要在开模过程中承受反复的轴向拉压载荷，同时要精准控制模板的开模间距，保证浇注系统凝料能顺利从定模侧脱出，避免流道残留影响后续注塑周期的连续运行。

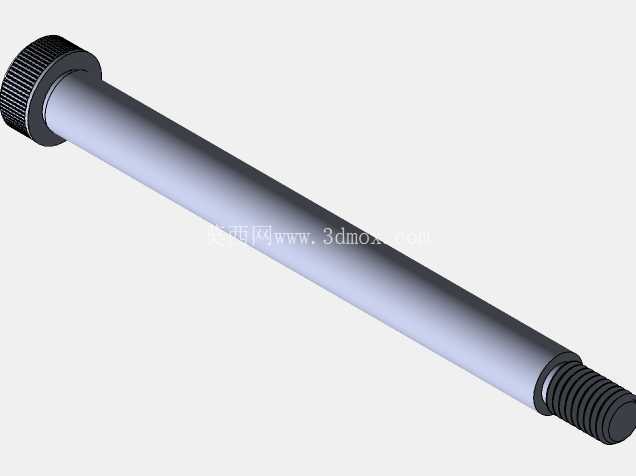

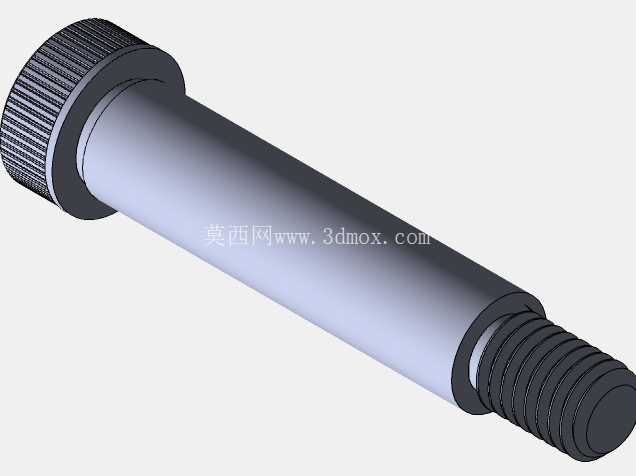

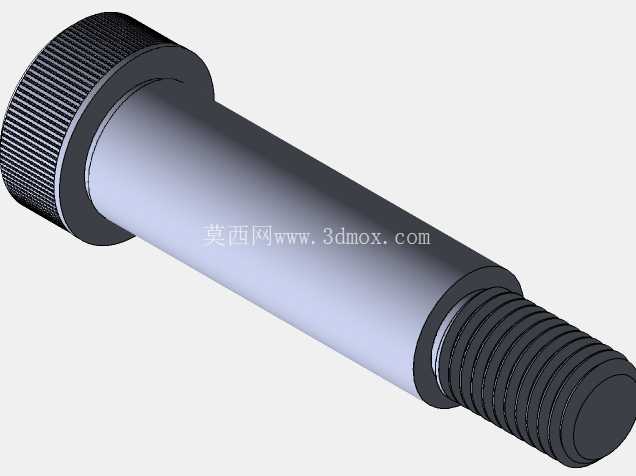

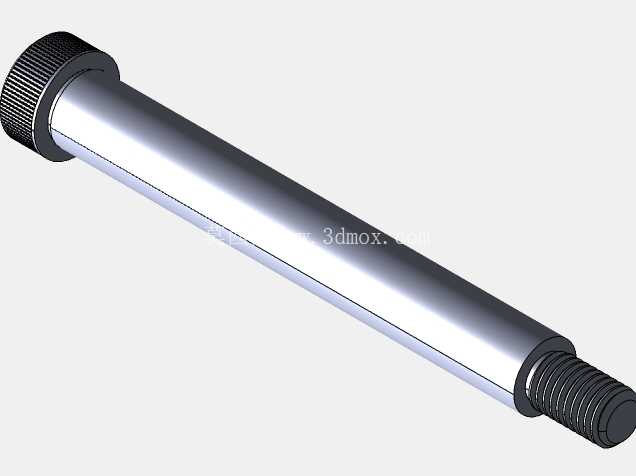

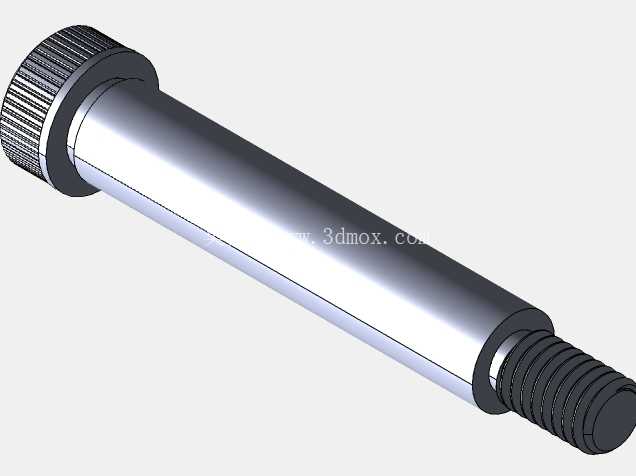

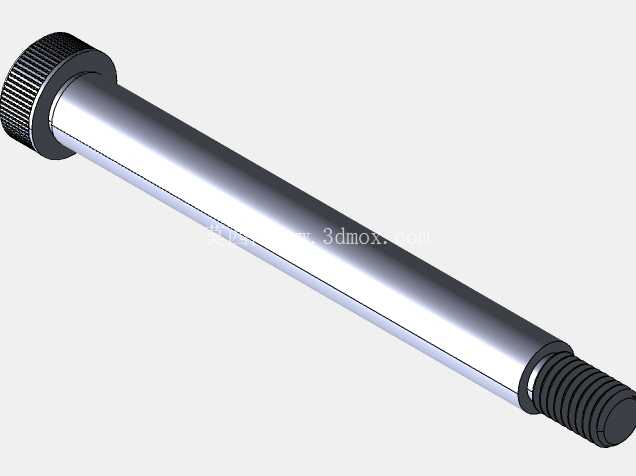

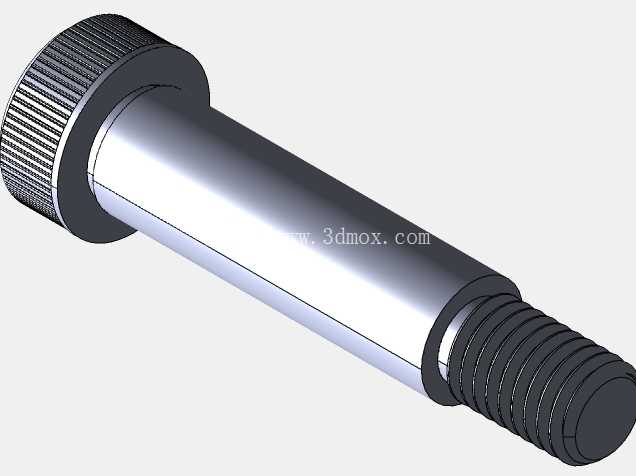

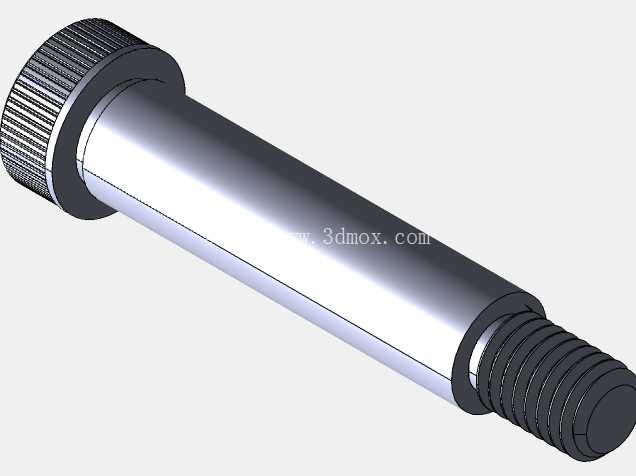

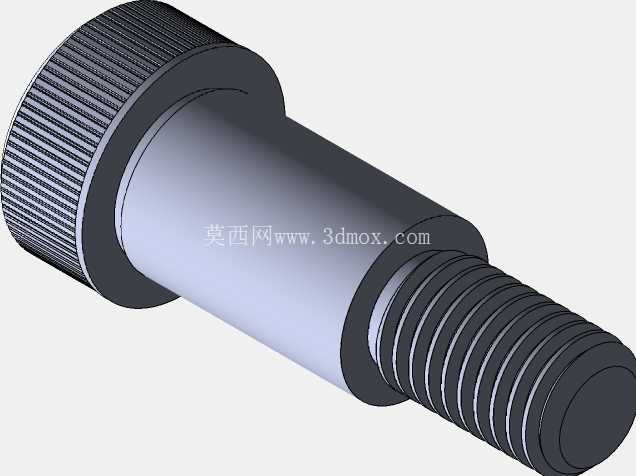

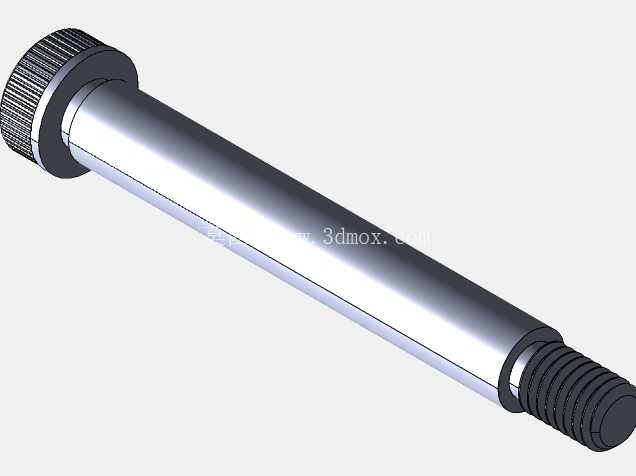

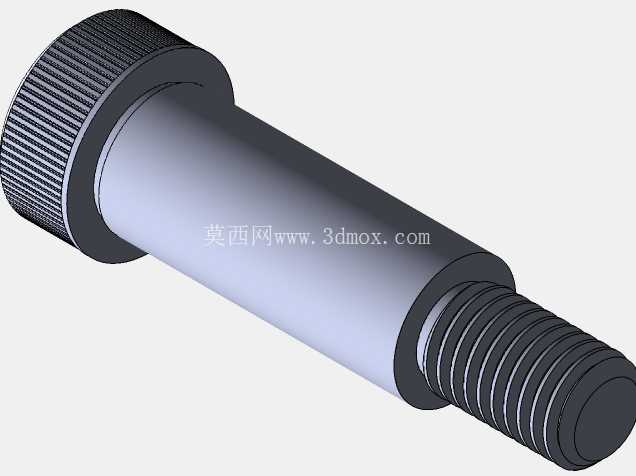

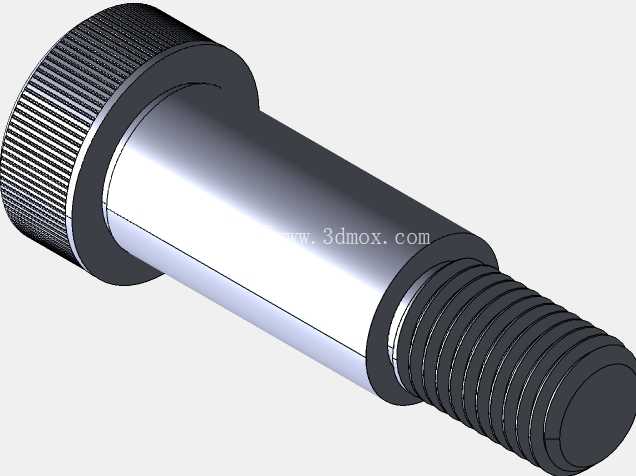

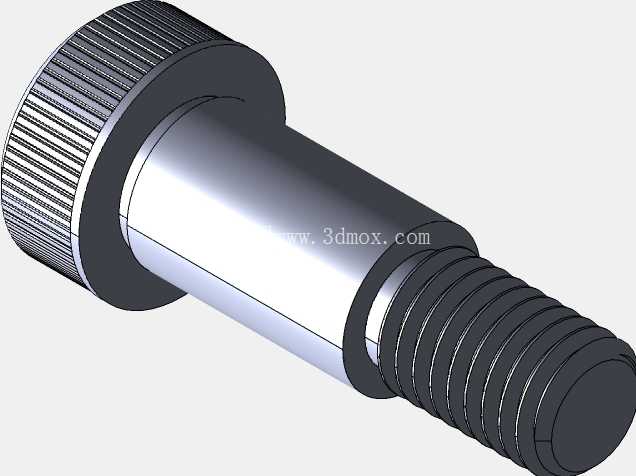

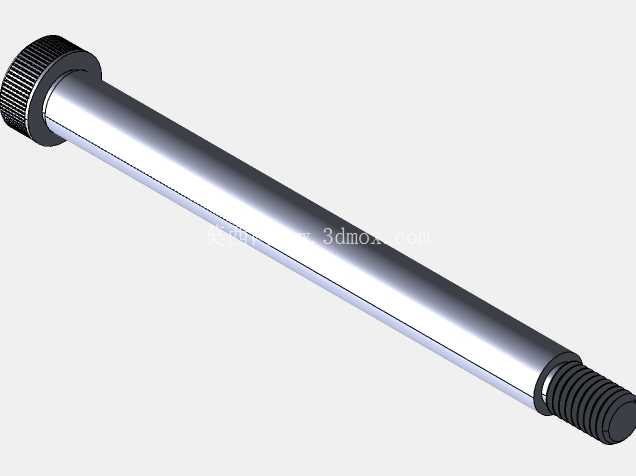

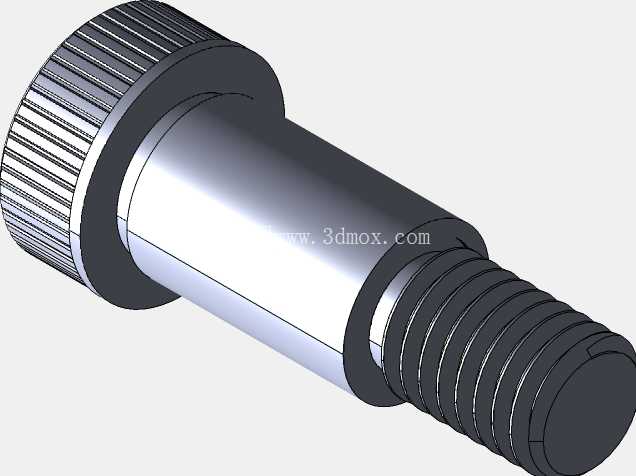

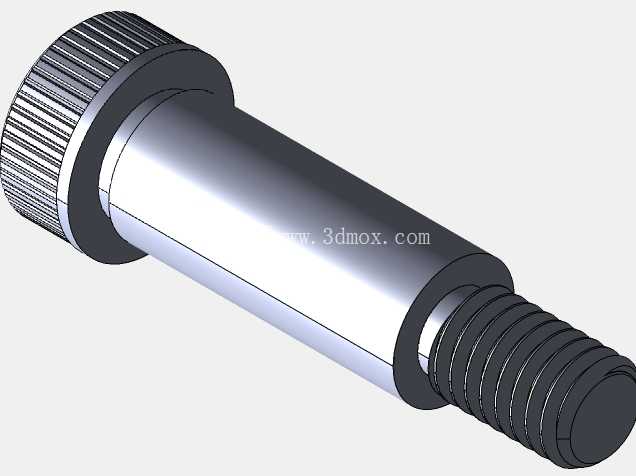

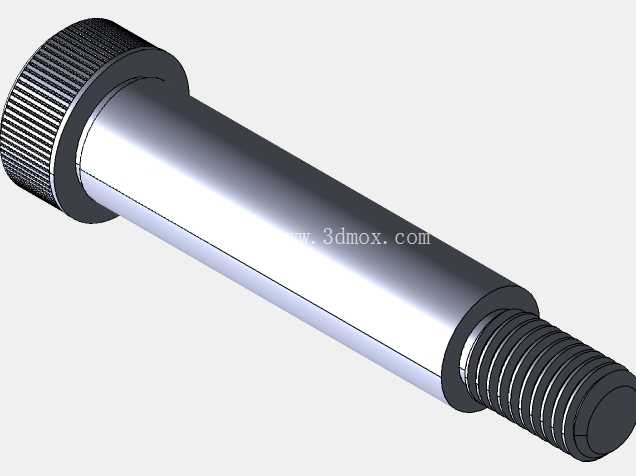

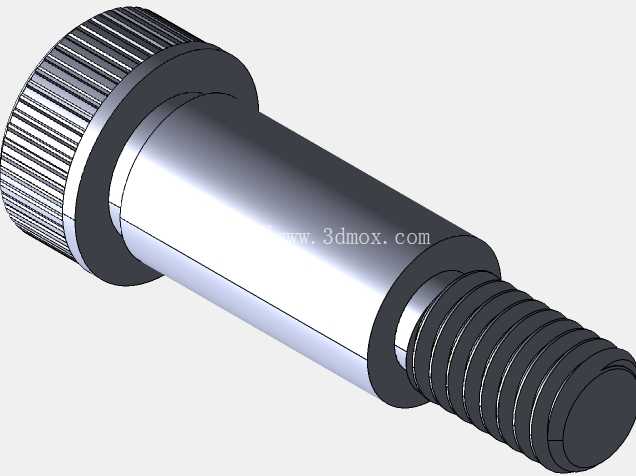

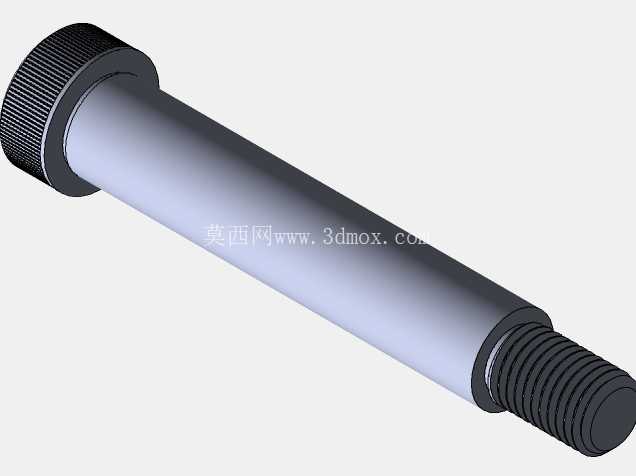

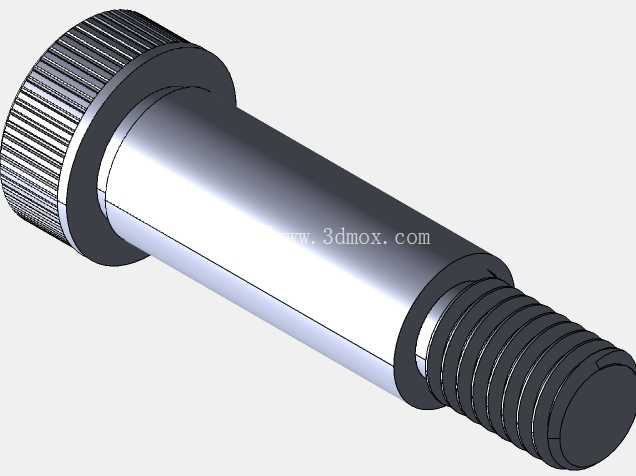

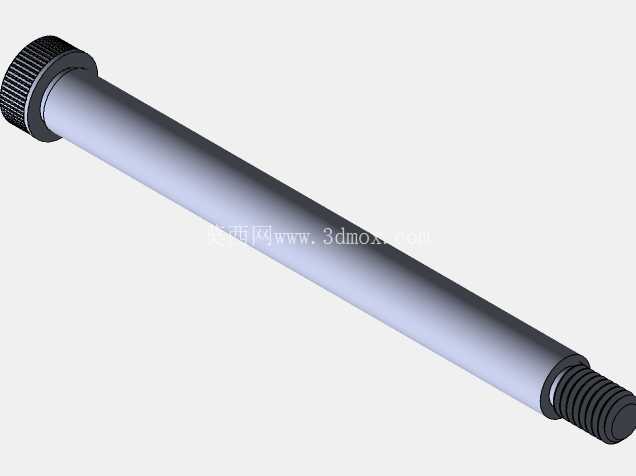

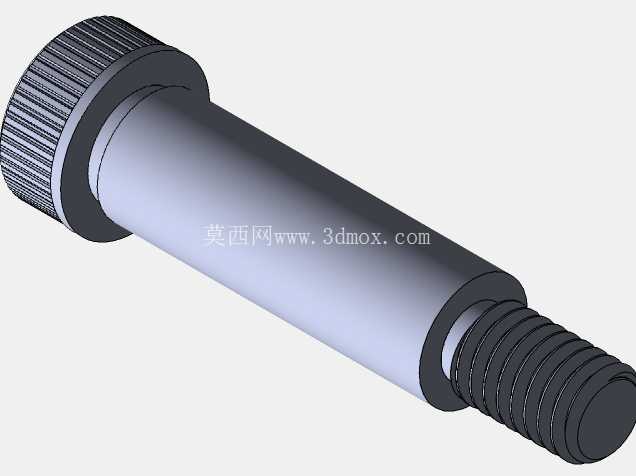

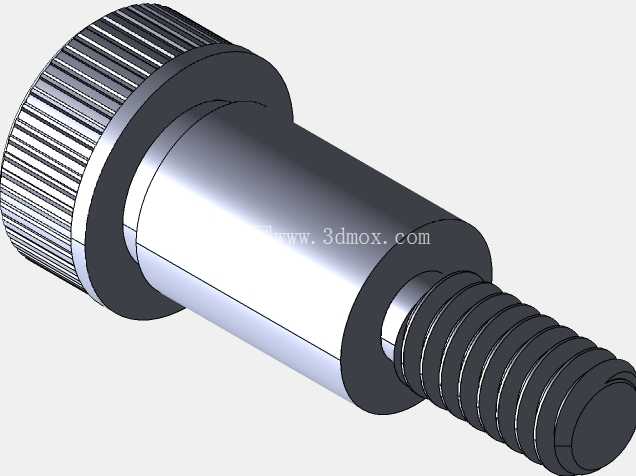

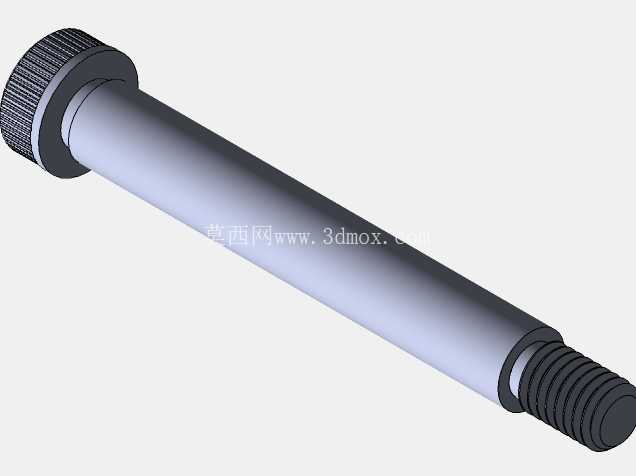

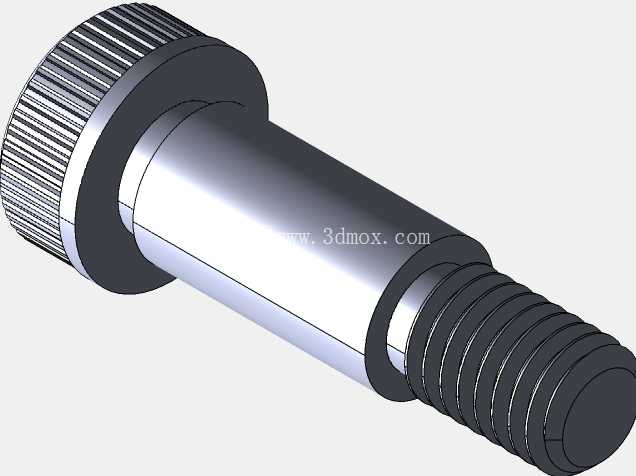

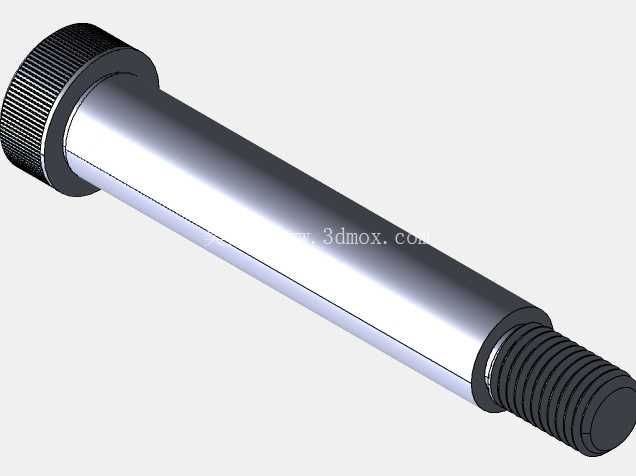

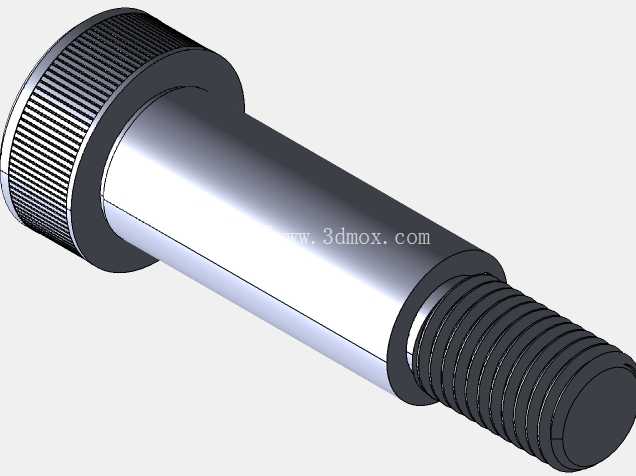

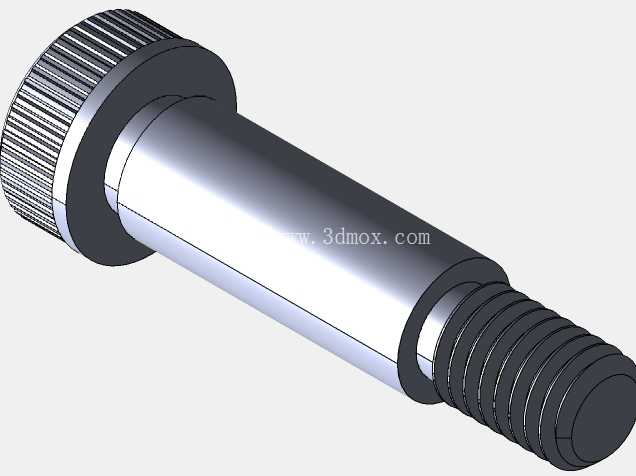

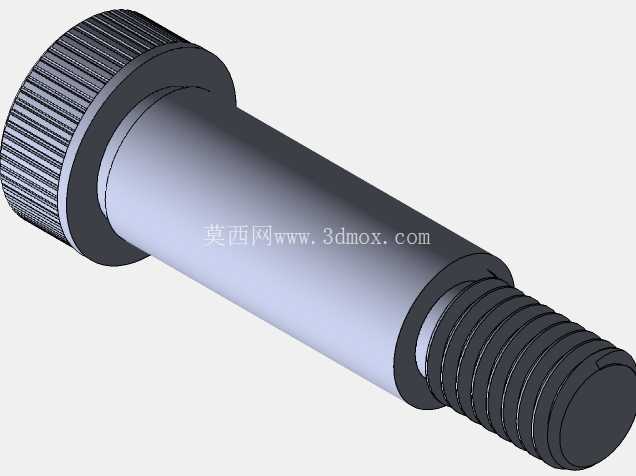

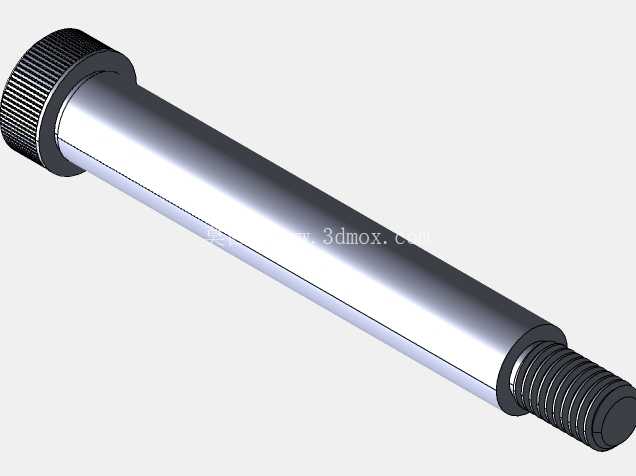

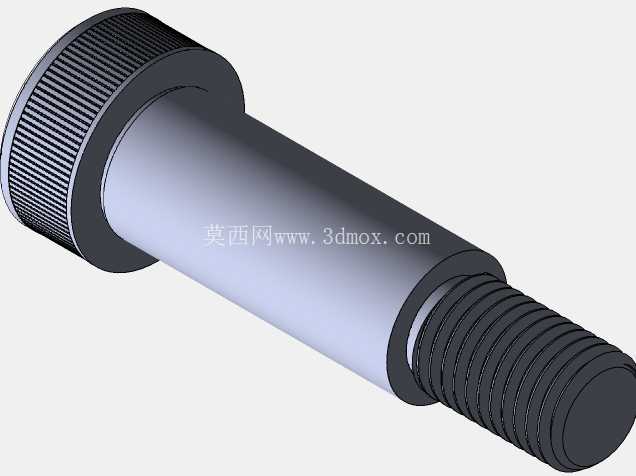

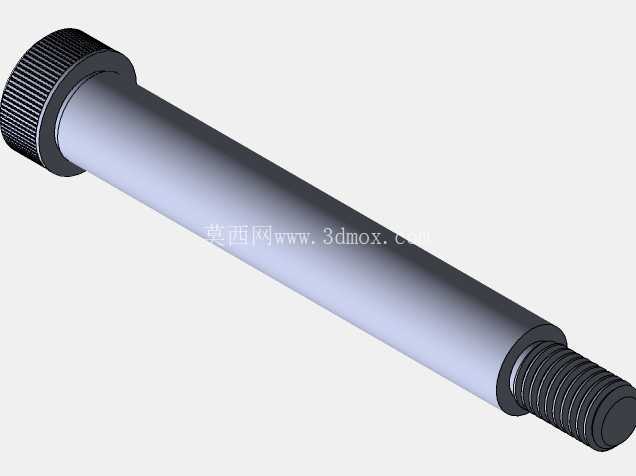

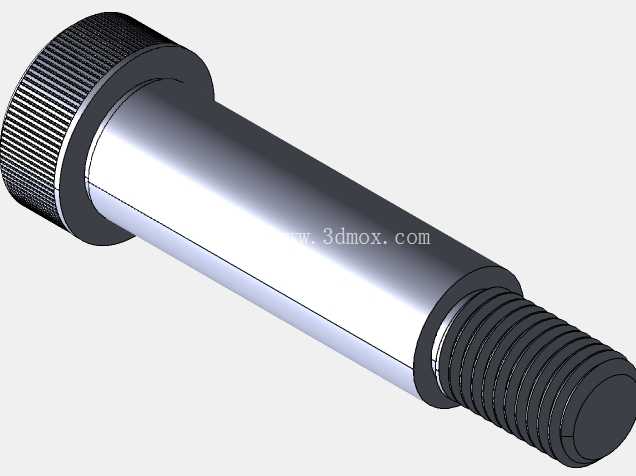

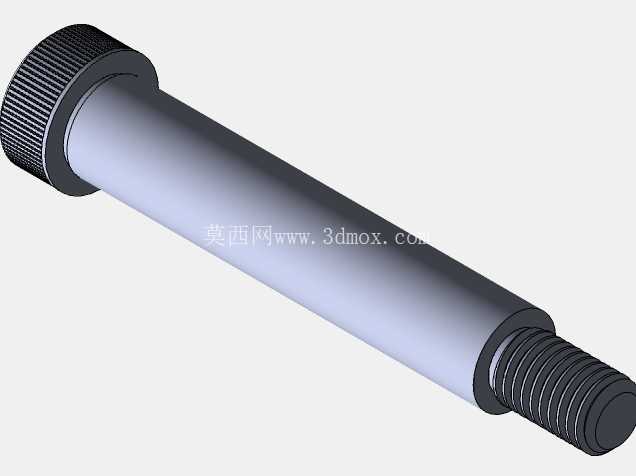

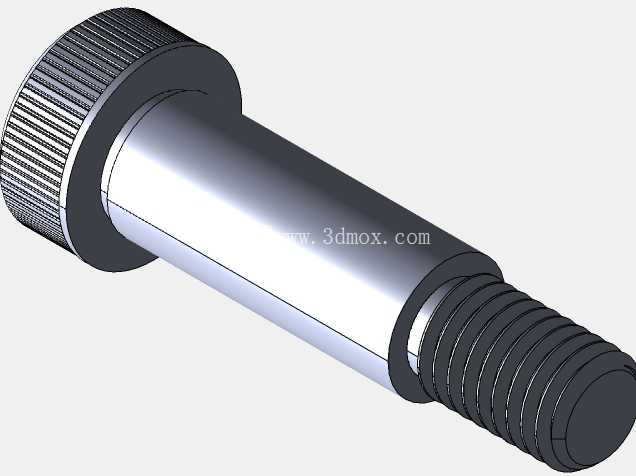

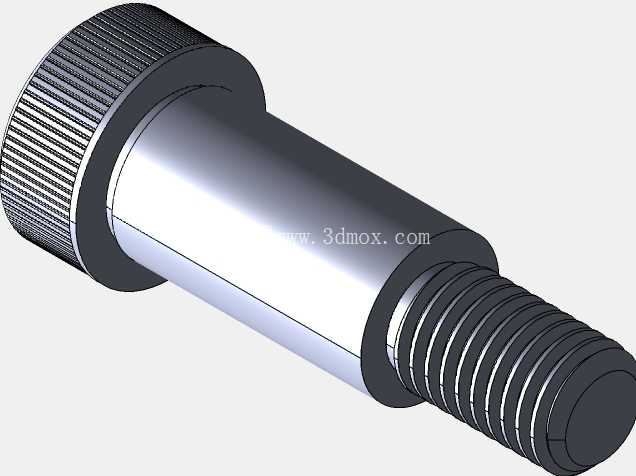

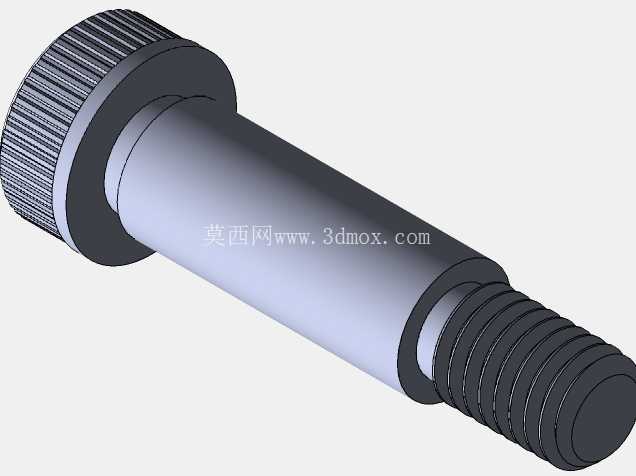

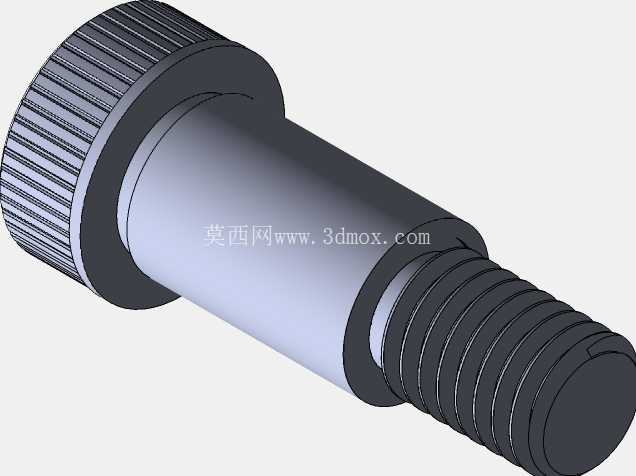

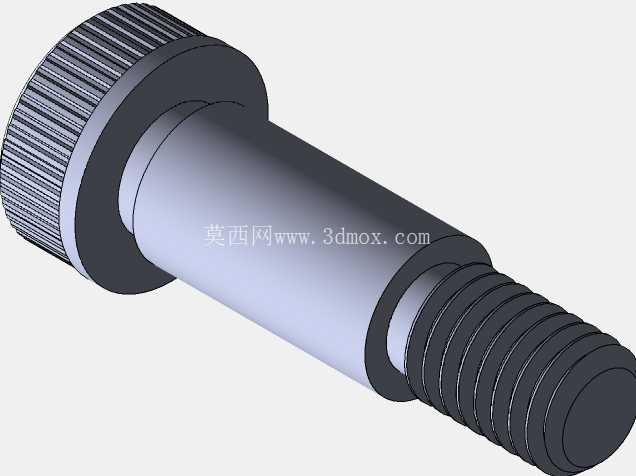

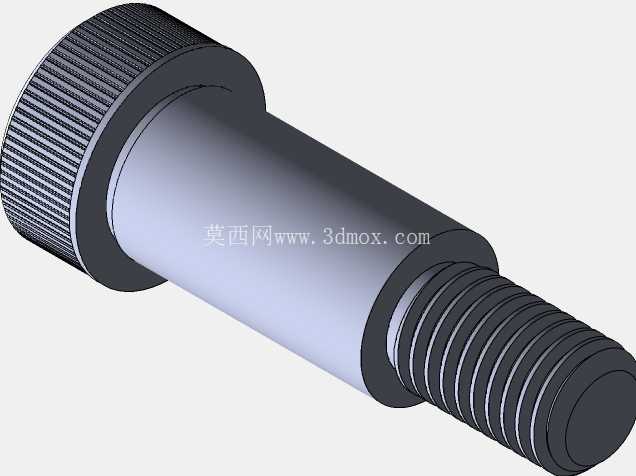

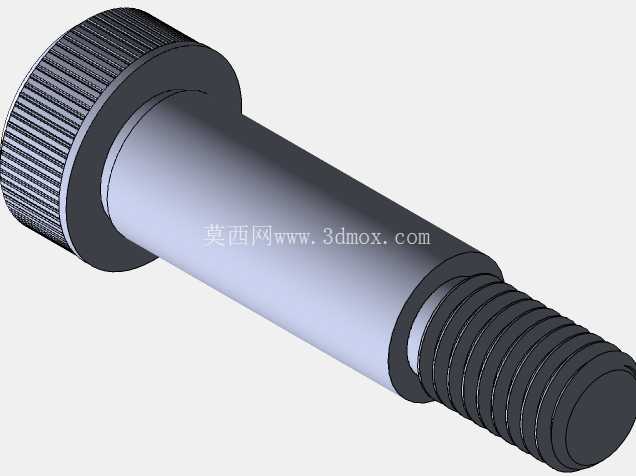

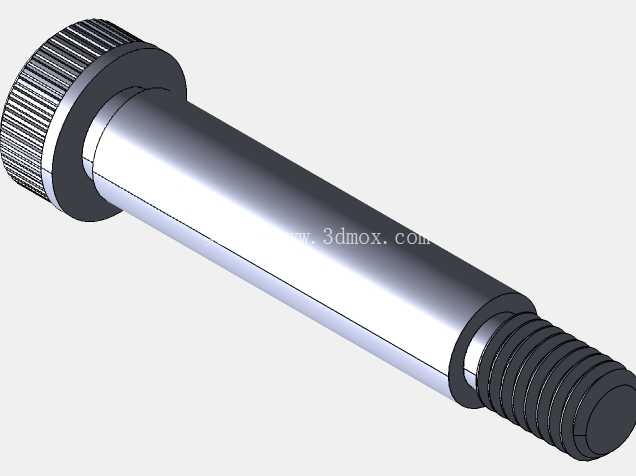

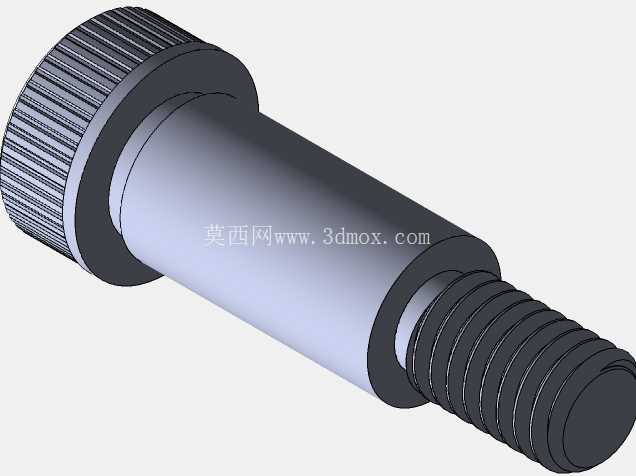

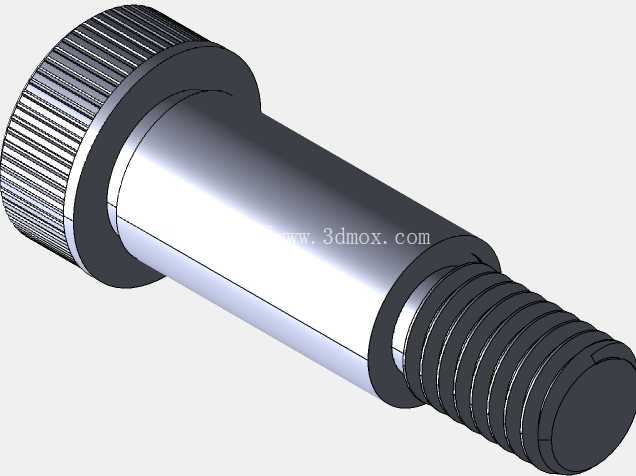

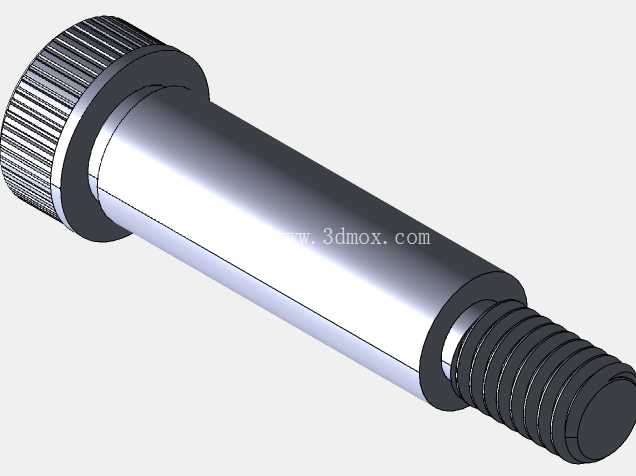

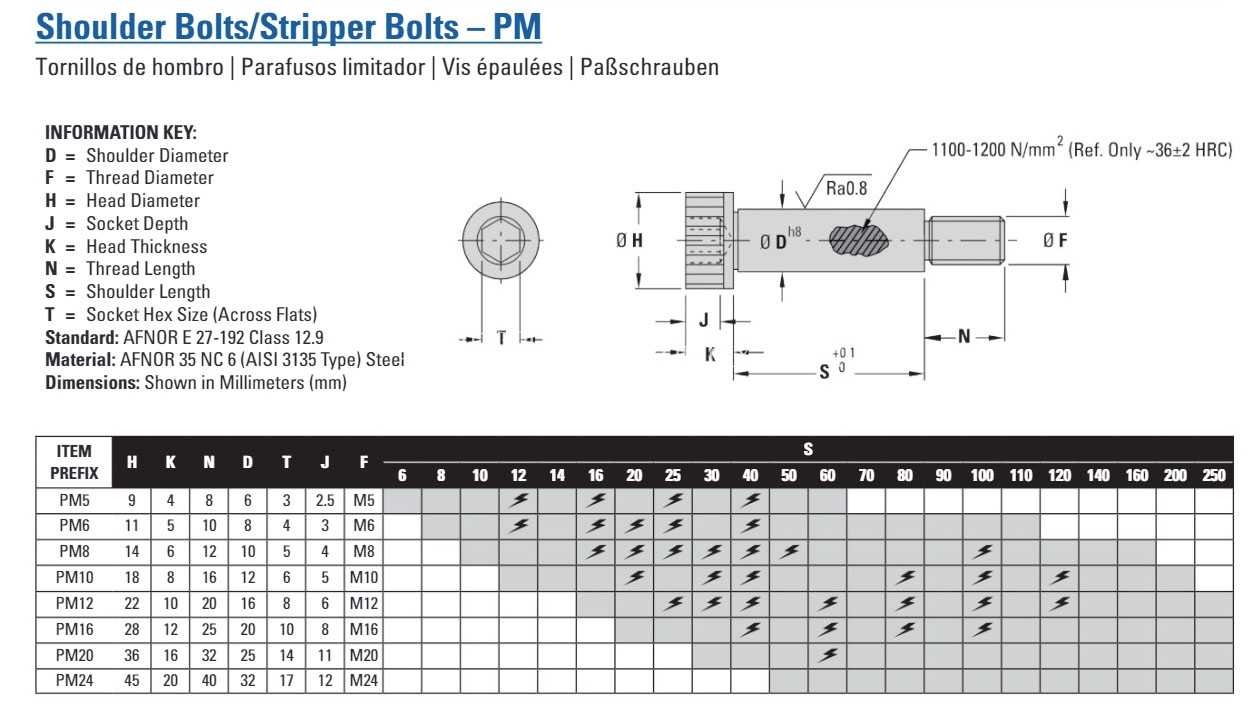

　　从结构设计逻辑来看，该系列螺栓采用全参数化的尺寸驱动逻辑构建，不同长度规格的螺栓头部内六角尺寸、杆部公差带、端部螺纹配合段长度均遵循统一的设计基准，设计人员在选型时可直接根据模具的开模行程、模板叠加厚度快速匹配对应规格，无需重复绘制基础轮廓，能大幅缩短模具结构设计的周期。螺栓头部采用标准内六角沉头结构，安装时可完全沉入模板的沉孔内，不会突出模板表面干涉导柱、导套的滑动行程，也避免了合模过程中与其他模具零件发生碰撞。杆部的光轴段采用h6级公差控制，与模板上的安装孔保持间隙配合，既能保证螺栓在开模动作中顺畅滑动，又能控制径向窜动量在0.02mm以内，避免长期往复运动出现卡滞、磨损不均的问题。

　　端部的螺纹段精度为6g，配套的锁紧螺母可精准调整螺栓的有效工作长度，适配不同厚度组合的模架叠层，调整完成后通过侧面的紧定螺钉锁止，防止注塑生产过程中因设备振动导致螺纹松动，造成开模行程偏移、脱模动作失效的故障。从安装边界来看，该系列螺栓的沉孔深度、安装孔孔径、端部避让空间均做了统一的尺寸规范，设计人员在排布模具结构时，可直接将螺栓安装位布置在距离模具边缘20mm以上的位置，避开冷却水道、顶针孔、螺丝孔的排布区域，最小安装中心距满足相邻螺栓之间不发生扳手空间干涉的要求，不需要额外预留过多的避让空间，能有效提升模板的空间利用率。

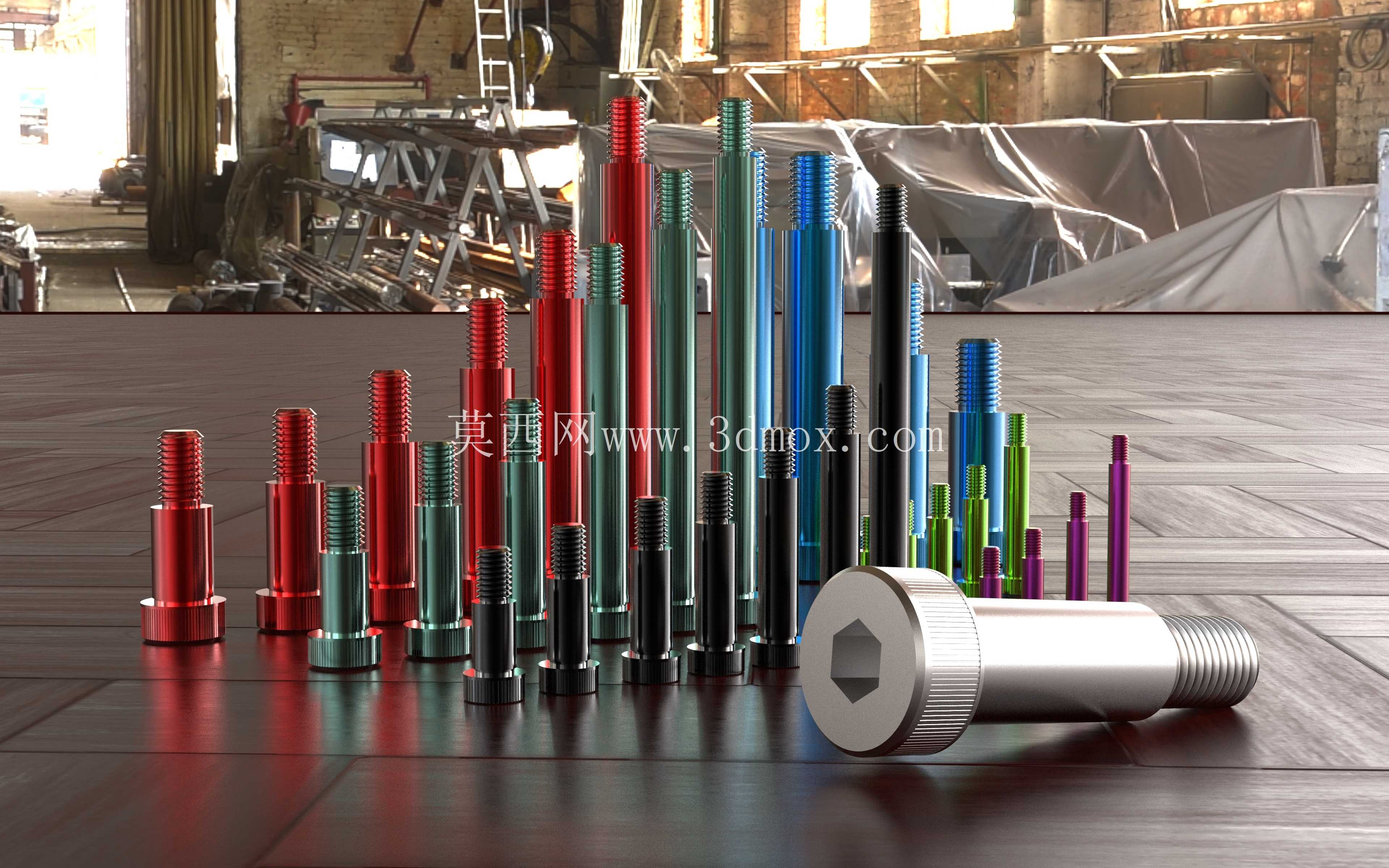

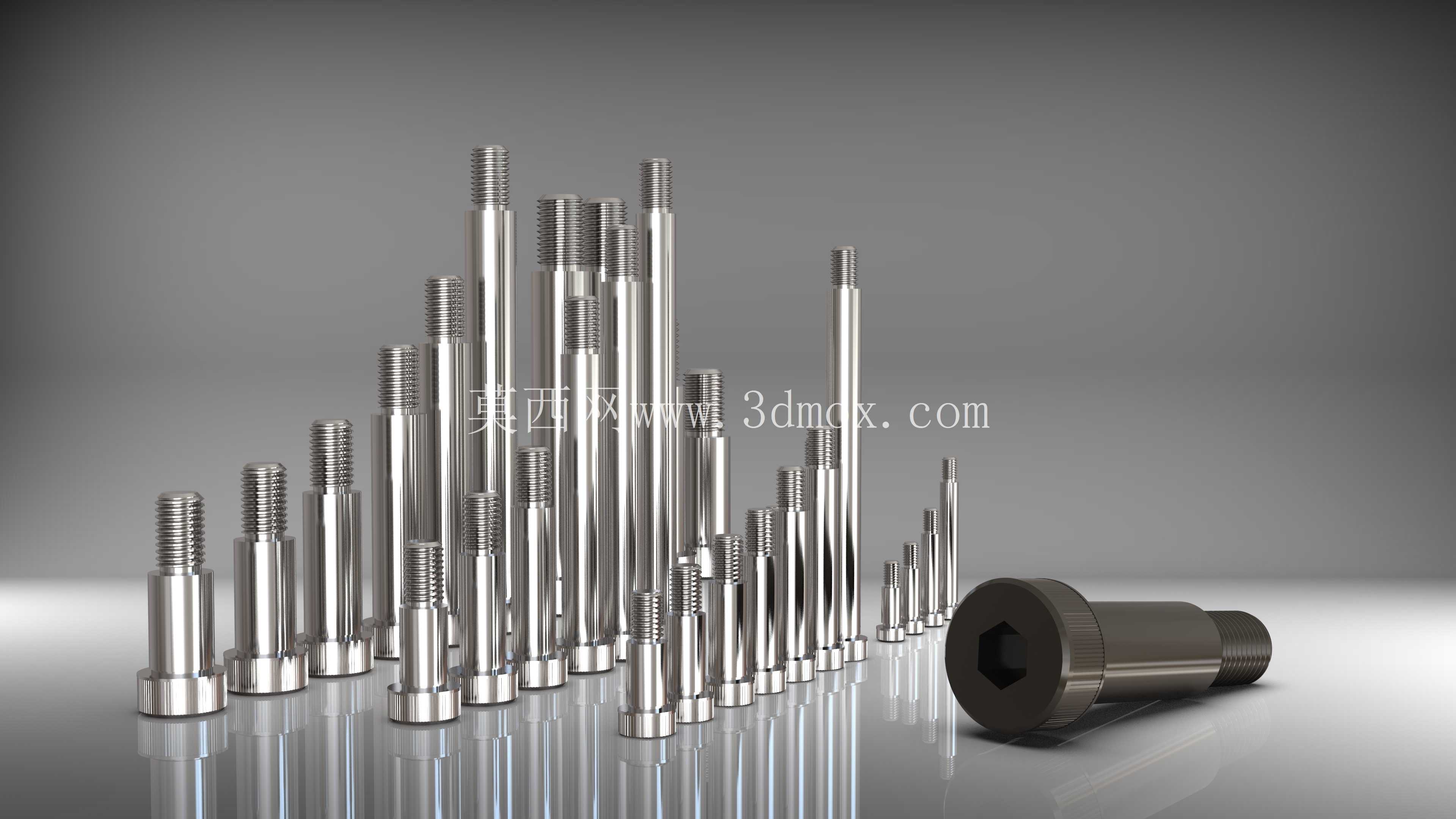

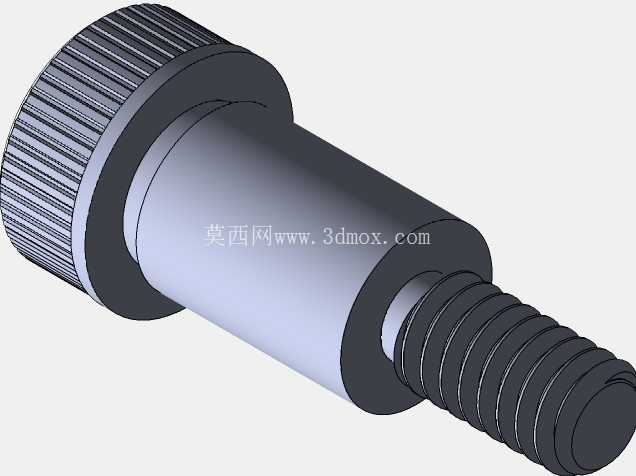

　　在实际生产场景中，这类脱扣螺栓常配合尼龙扣、树脂开闭器使用，在第一次开模时拉住定模板，保证流道板先完成分型动作，将浇注系统凝料从浇口套中拉出，当开模行程达到螺栓设定的限位距离后，螺栓台阶面带动定模板完成第二次分型，为后续顶出机构推出产品预留足够的行程空间。整套螺栓模型的细节还原度覆盖了实际加工的所有工艺特征，包括头部的倒角、杆部的退刀槽、螺纹段的起始收尾结构，在进行模具三维装配校验时，可直接用于干涉检查、行程模拟，验证开模过程中螺栓是否会与周边的顶针、冷却接头、滑块机构发生运动干涉，提前排除设计阶段的结构冲突，减少后续模具试模阶段的改模成本。不同长度规格的螺栓采用差异化的外观标识区分，在装配过程中能快速识别规格，避免错装导致的开模行程不匹配问题，杆部的表面粗糙度要求控制在Ra0.8以内，降低往复滑动过程中的摩擦阻力，配合安装孔内的润滑槽填充高温润滑脂，可满足长期高温注塑工况下的使用寿命要求，避免频繁停机更换零件影响生产效率。
