7毫米绳索配套25毫米滚轮起重滑轮结构

在轻小型起重作业、户外绳索牵引、小型设备吊装移位的场景里，这类适配7毫米直径绳索的带轮吊点结构，是非常常见的受力传导部件。日常现场作业里，很多施工人员会遇到绳索直接与金属棱角摩擦的问题，不仅会快速磨损绳索外层的编织结构，大幅降低绳索的破断拉力阈值，还会因为摩擦阻力过大，增加牵引作业的人力或动力损耗，严重时甚至会出现绳索卡滞、突然断裂的安全隐患，这个结构的核心作用就是通过内置的滚轮，把绳索与固定结构之间的滑动摩擦转化为滚动摩擦，从根源上降低绳索磨损，同时优化力的传导路径。

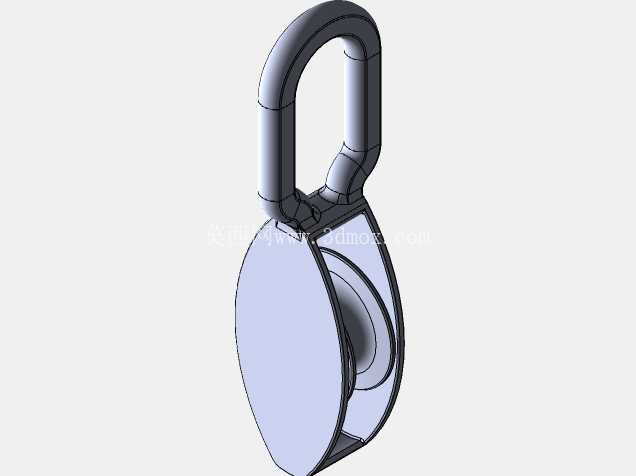

从结构设计逻辑来看，上部的吊环采用封闭的环形弯制结构，没有额外的拼接焊缝，整体受力时应力可以沿着环形轮廓均匀分散，避免了拼接位置的应力集中问题，吊环的截面做了圆弧过渡处理，不会对配套的卸扣、吊点挂钩造成尖锐的切削损伤。下部的轮架采用双侧夹板式结构，两块对称的夹板通过上部的连接段与吊环整合为一体，中间预留的滚轮安装空间刚好容纳25毫米直径的滚轮，滚轮的中心轴与两侧夹板采用过盈配合固定，不需要额外的紧固件，减少了作业过程中紧固件松动脱落的风险，滚轮的轮槽深度经过匹配计算，刚好可以容纳7毫米直径的绳索，绳索嵌入轮槽后不会出现侧向滑脱的问题，轮槽的表面做了光滑的圆弧过渡，不会割伤绳索的纤维层。

实际选型使用时，需要注意这个结构的安装边界：上部吊环的内孔尺寸要匹配所使用的卸扣或者挂钩的直径，不能出现吊环与连接吊点间隙过小导致卡滞，或者间隙过大造成作业过程中结构晃动幅度过大的问题；下部滚轮的轮槽宽度与深度是严格适配7毫米直径绳索的，不能用直径过大的绳索强行卡入轮槽，否则会造成绳索与轮架两侧夹板摩擦，失去滚轮的减磨作用，也不能用直径过小的绳索，否则绳索在轮槽内的贴合度不足，受力时容易出现跳绳、脱槽的问题。

在现场安装调试的时候，要保证滚轮转动灵活，没有卡滞或者偏摆的问题，安装前可以手动转动滚轮，检查中心轴的同轴度，如果出现滚轮偏磨的情况，说明两侧夹板的平行度存在偏差，需要调整夹板的形位公差后再投入使用。作业过程中，绳索的走向要尽量与滚轮的轮槽中心对齐，避免侧向受力造成滚轮单侧磨损过快，长期使用后要定期检查滚轮的磨损情况，当轮槽的磨损量超过1毫米时，就要及时更换滚轮，避免轮槽过浅造成绳索脱槽。

这类结构相比传统的固定式吊点，在绳索需要反复移动的作业场景里优势非常明显，比如小型设备的水平移位、户外露营的天幕牵拉、小型仓储的货物吊升、弱电施工的线缆牵引等场景，都能看到这类结构的应用。设计的时候没有采用复杂的分体装配结构，而是把吊环与轮架做成一体化的结构，减少了装配环节的误差累积，同时提升了整体的结构强度，在额定载荷范围内，不会出现结构变形或者开裂的问题。滚轮的直径选择25毫米，是经过绳索弯曲半径计算的，7毫米直径的绳索在这个直径的滚轮上弯曲时，弯曲应力处于合理区间，不会因为弯曲半径过小造成绳索内部的纤维断裂，延长绳索的使用寿命。

很多现场作业人员在选用这类部件的时候，容易忽略绳索与滚轮的匹配性，随便找个滑轮就用，要么绳索太粗卡不进轮槽，要么绳索太细容易脱槽，反而增加了作业风险，这个结构的尺寸匹配度做的非常精准，专门针对7毫米直径的绳索做了轮槽优化，不需要额外调整就能直接适配对应的绳索规格，减少了现场选型的试错成本。另外，整体结构的外形没有多余的突出棱角，在狭窄空间作业的时候，不会勾挂周边的线缆或者其他物件，提升了狭窄空间作业的便利性。
