剪式菱形伸缩支撑调节机械结构

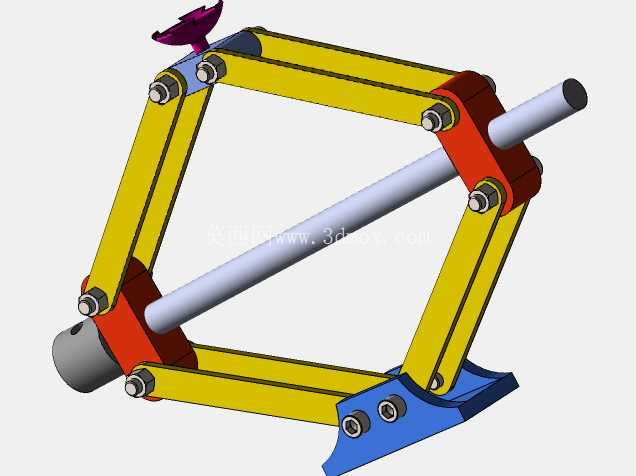

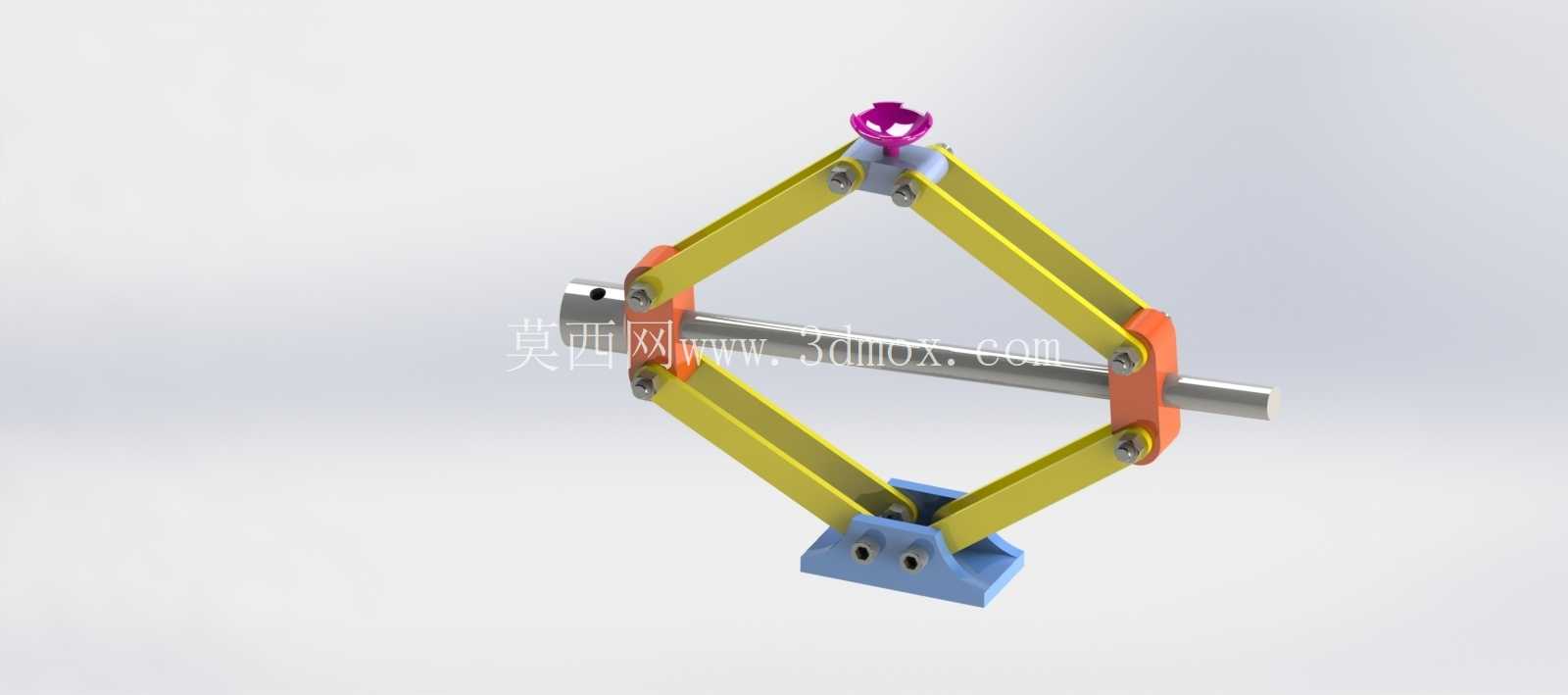

　　该剪式菱形伸缩结构在工业场景中覆盖多类支撑调节需求，常见于小型工件焊接定位工位的高度微调、实验室检测台的试样装夹支撑、轻型物料输送线的侧向导向定位，也可作为小型工装夹具的执行端，完成不同厚度工件的自适应夹持动作，部分场景下还可作为微型升降平台的核心传动单元，适配小行程、低载荷的垂直升降需求。结构核心采用两组对称布置的交叉剪臂，剪臂主体采用等长型材加工，相邻臂体通过铰接销轴连接，形成可沿水平轴向伸缩的菱形四连杆机构，铰接位置预留润滑间隙，避免反复伸缩过程中出现卡滞，销轴端部采用防松卡圈固定，防止长期往复动作后销轴脱出。

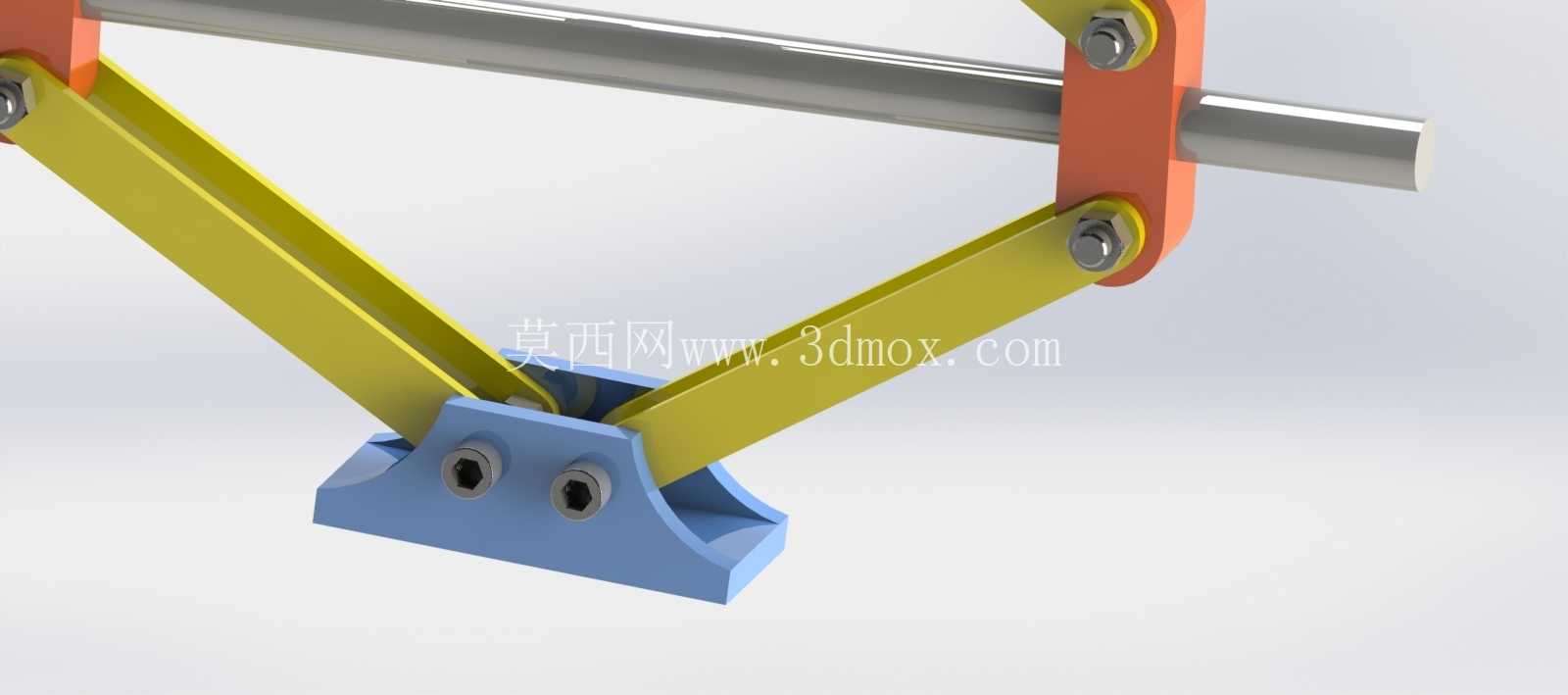

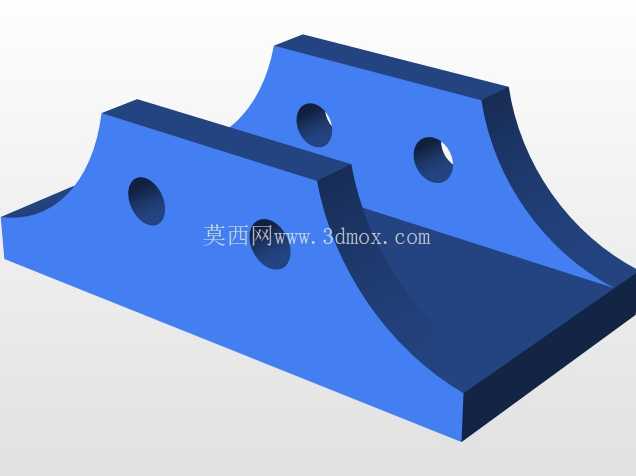

　　水平贯穿的光轴作为机构伸缩的导向基准，两端分别连接固定端与活动端的铰接座，固定端铰接座集成在底部安装基座上，基座开设两个沉头安装孔，可通过螺栓直接固定在工作台面或工装基板上，安装孔中心距与常规工装平台的T型槽间距适配，无需额外加工转接板即可完成固定。顶部的紫色支撑头为可更换式结构，根据不同使用场景可替换为V型块、平压头、吸盘座等不同功能端头，支撑头与顶部铰接座采用螺纹连接，更换时无需拆解整个剪臂结构，直接旋拧即可完成端头替换，适配不同形状工件的支撑或夹持需求。

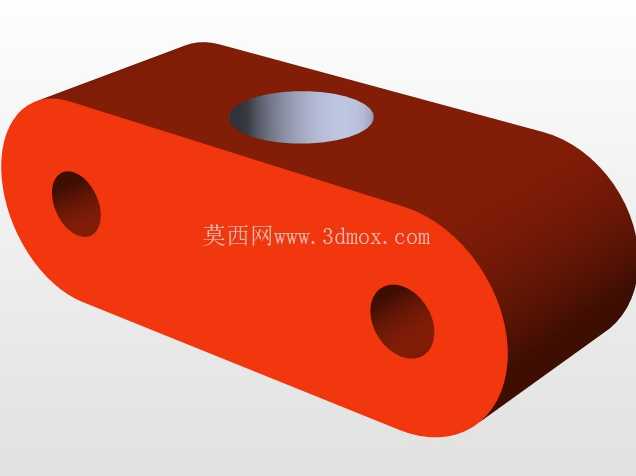

　　中部的橙色铰接滑块套在水平光轴上，可沿光轴轴向滑动，滑块与剪臂的铰接位置采用自润滑轴套，降低滑动过程中的摩擦阻力，当需要调节机构开合角度时，可通过驱动滑块沿光轴移动，改变菱形结构的对角线长度，进而实现顶部支撑头的高度变化，驱动方式可根据实际需求选配手动旋钮、小型气缸或伺服电缸，手动调节场景下可在光轴末端加装锁紧套，调整到目标位置后锁紧滑块即可固定支撑高度。剪臂的截面尺寸根据额定载荷设计，单臂采用矩形截面型材，在保证结构强度的同时控制整体重量，铰接点的位置经过力学计算，确保机构在最大伸展高度下的侧向稳定性，避免支撑过程中出现侧翻，当机构处于完全收缩状态时，整体高度可压缩至伸展状态的三分之一，占用空间小，便于在紧凑的工装布局中安装使用。

　　水平光轴的直径与铰接滑块的内孔采用间隙配合，配合公差控制在合理范围，既保证滑动顺畅，又避免间隙过大导致机构晃动，光轴表面做硬化处理，提高耐磨性能，延长长期往复滑动下的使用寿命。底部安装基座的底面加工有定位槽，安装时可与工装台的定位条配合，快速完成安装位置的找正，减少安装调试的辅助时间。整个机构的运动过程无死点，在整个伸缩行程范围内均可实现稳定锁止，支撑头的端面跳动量控制在较小范围内，满足精密加工或检测场景下的支撑精度要求，在作为夹持机构使用时，可通过调整两个铰接滑块的相对位置，改变夹持开口的大小，适配不同尺寸的工件装夹，夹持力可通过驱动端的输出力进行调节，避免夹伤薄壁工件。
