基于ATmega128的多类型芯片数字测试仪

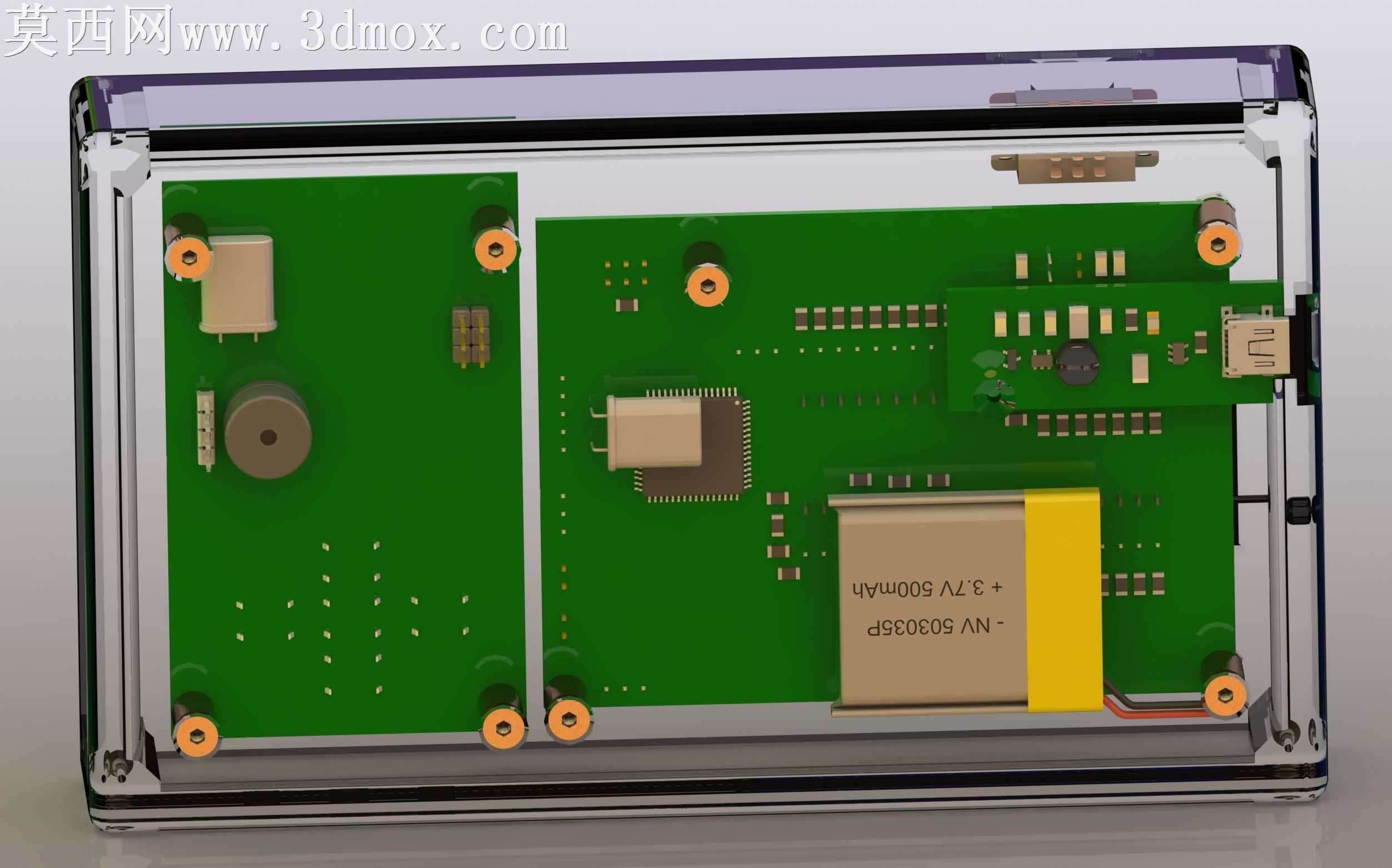

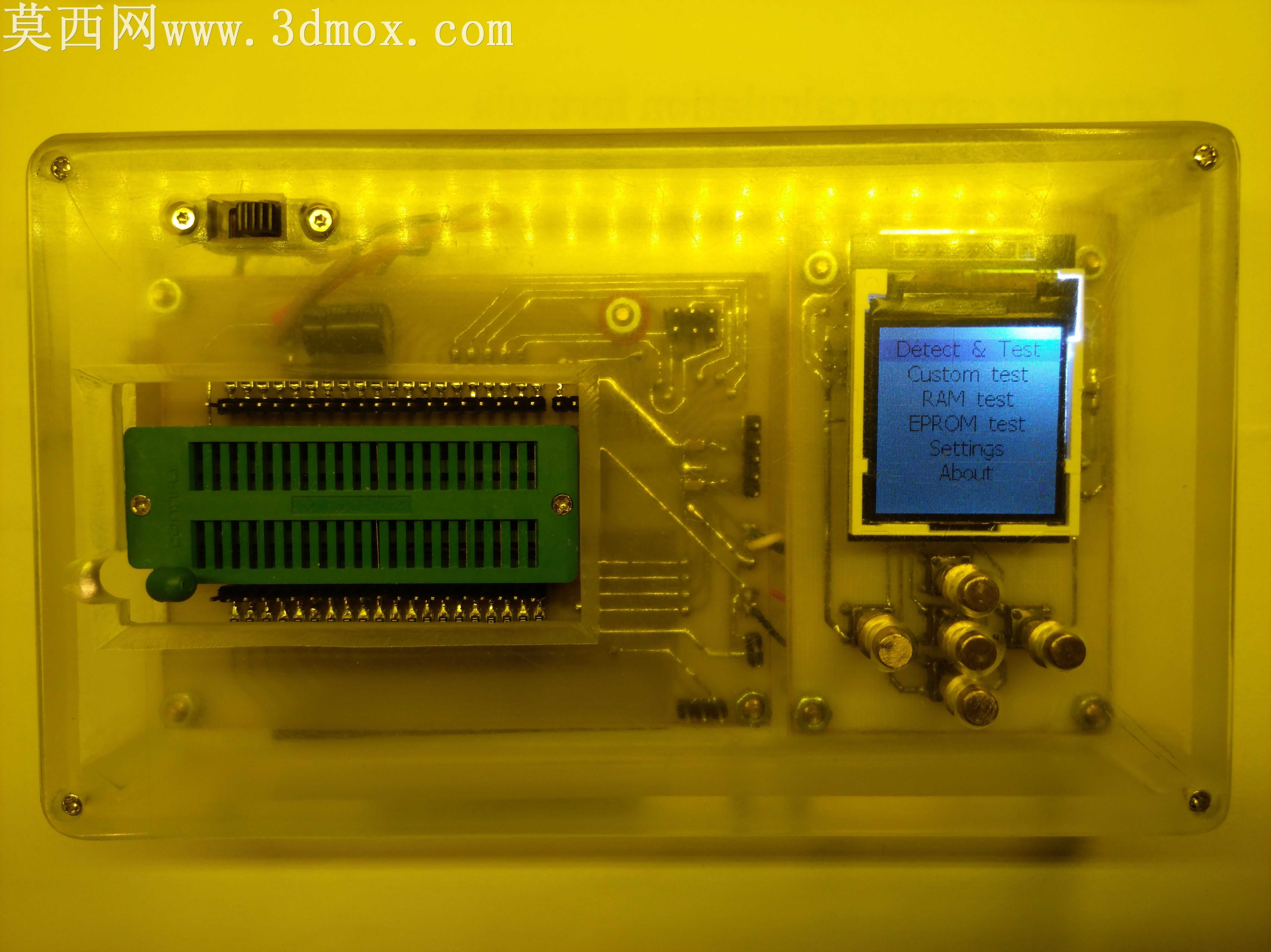

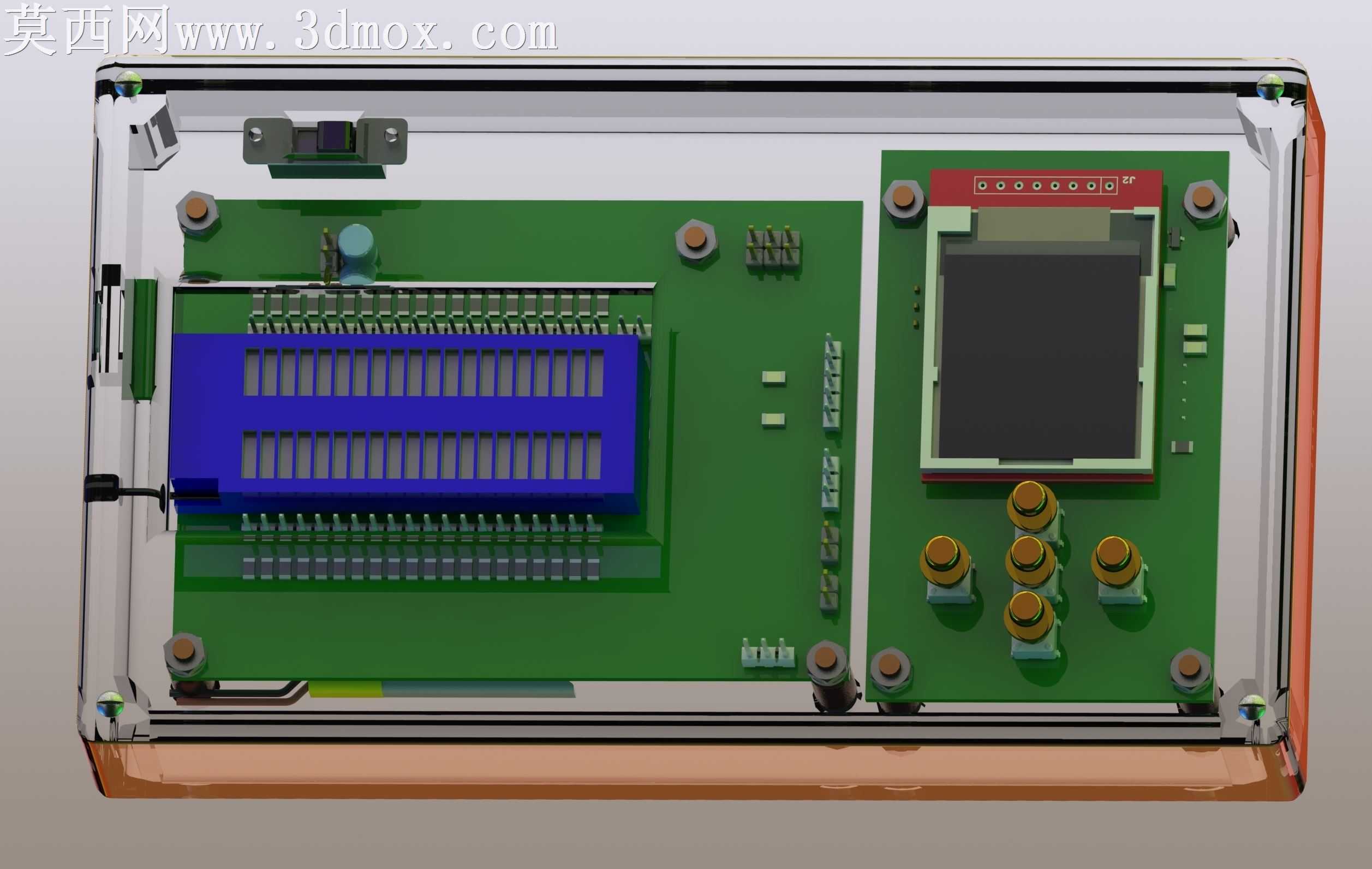

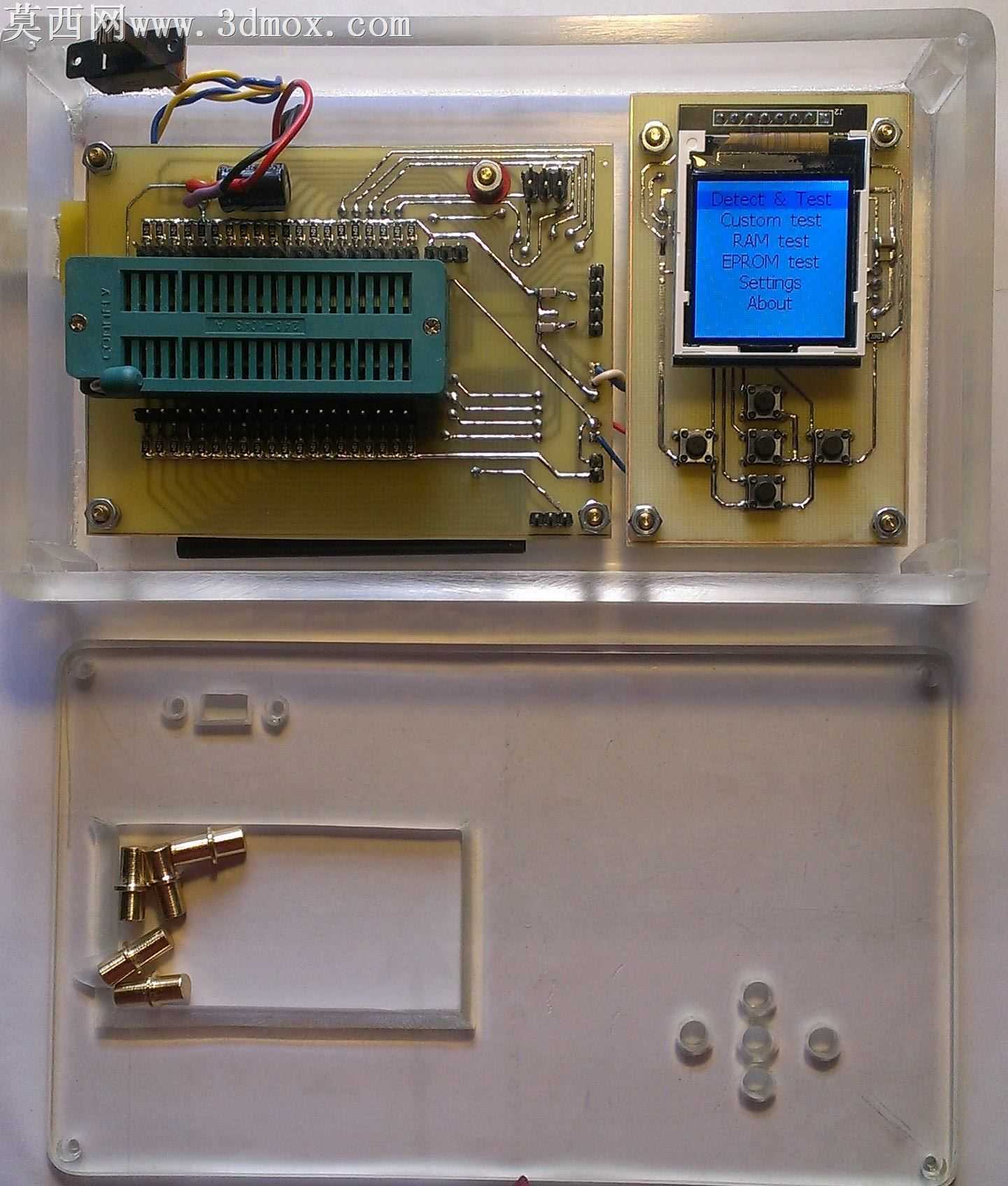

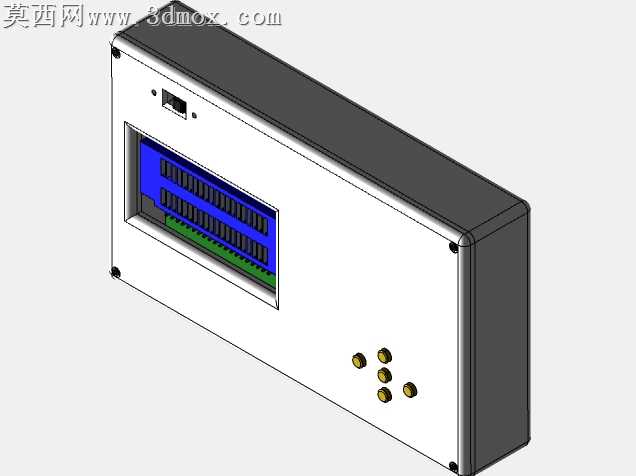

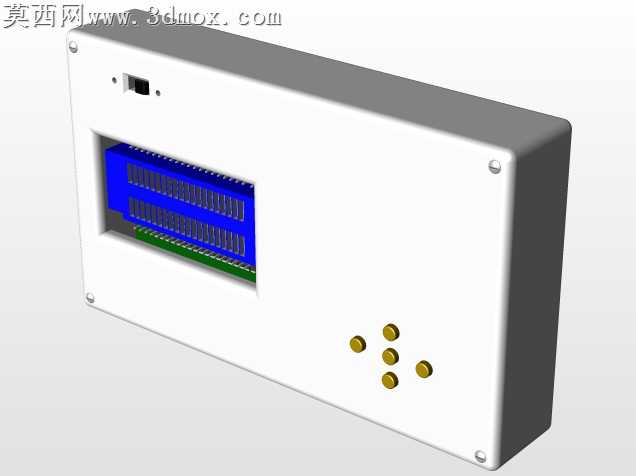

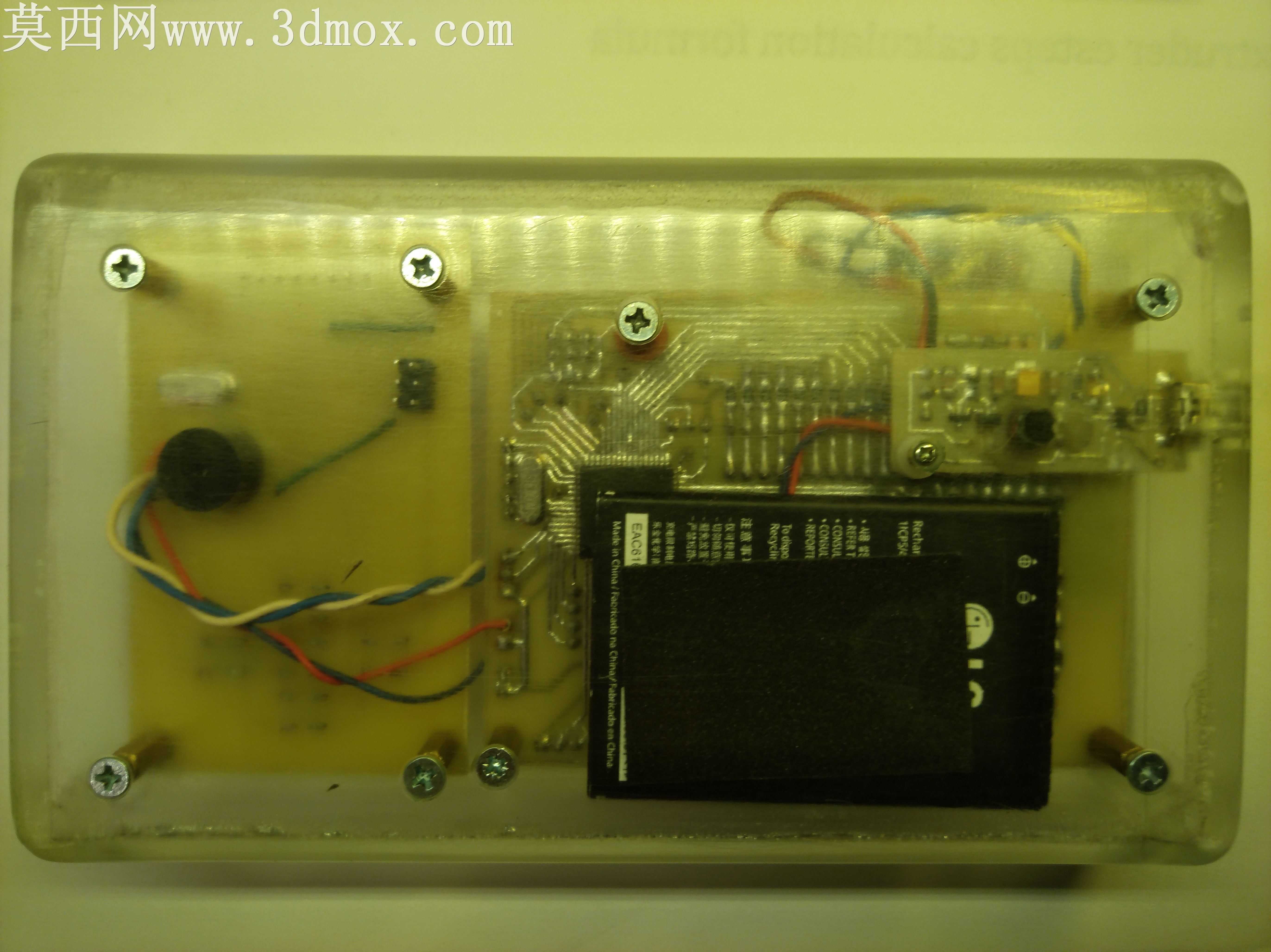

本作品为基于ATmega128主控的多类型芯片数字测试仪三维模型，整体采用手持式便携结构设计，建模过程中对设备的每一处结构细节都做了精准还原。首先从外壳结构来看，采用上下扣合的透明硬质壳体设计，建模时通过曲面拉伸、壳体抽厚命令完成外壳主体构建，边缘做了圆弧过渡处理避免尖锐棱角，同时预留了屏幕开窗、接口开孔、按键安装位与固定螺丝柱的位置，螺丝柱的位置对应内部PCB的安装孔位，保证装配逻辑的合理性。内部核心结构分为两大功能区域，左侧为芯片测试插座区域，建模时还原了绿色双列直插锁紧插座的结构，包括插座的锁紧拨杆、引脚接触弹片、定位卡槽，插座周边预留了不同封装芯片的适配空间，可支持CMOS、TTL、DRAM、SRAM、EEPROM等多种类型芯片的插接测试；右侧为显示与交互区域，精准还原了彩色液晶显示屏的安装结构，屏幕下方的多组调节旋钮、功能按键都做了独立建模，旋钮的滚花纹理、按键的凸起高度都参照实物比例设置，还原真实操作手感。建模过程中对PCB板的走线布局做了简化示意但保留了核心元件的位置排布，包括主控芯片周边的阻容元件、晶振、电源接口的位置，保证内部结构的层次感。材质渲染方面，透明外壳采用半透明聚碳酸酯材质，调整了折射与粗糙度参数，还原透明壳体微微泛黄的实物质感；绿色测试插座采用哑光硬质塑料材质，屏幕区域做了玻璃面板的反光效果，金属旋钮采用拉丝金属材质，螺丝、接口部分采用镀锌金属材质，不同材质的质感区分清晰，整体渲染效果贴近实物的真实观感。设计思路上围绕便携测试的使用场景，将所有功能模块紧凑排布在有限的壳体内，既保证了功能完整性又控制了整体体积，适合现场芯片检测的使用需求，各部件的装配间隙都做了合理预留，符合实际产品的生产装配逻辑，模型可直接用于产品结构验证、外观展示以及相关教学演示场景使用。
