可伸缩转弯滚筒输送线结构设计

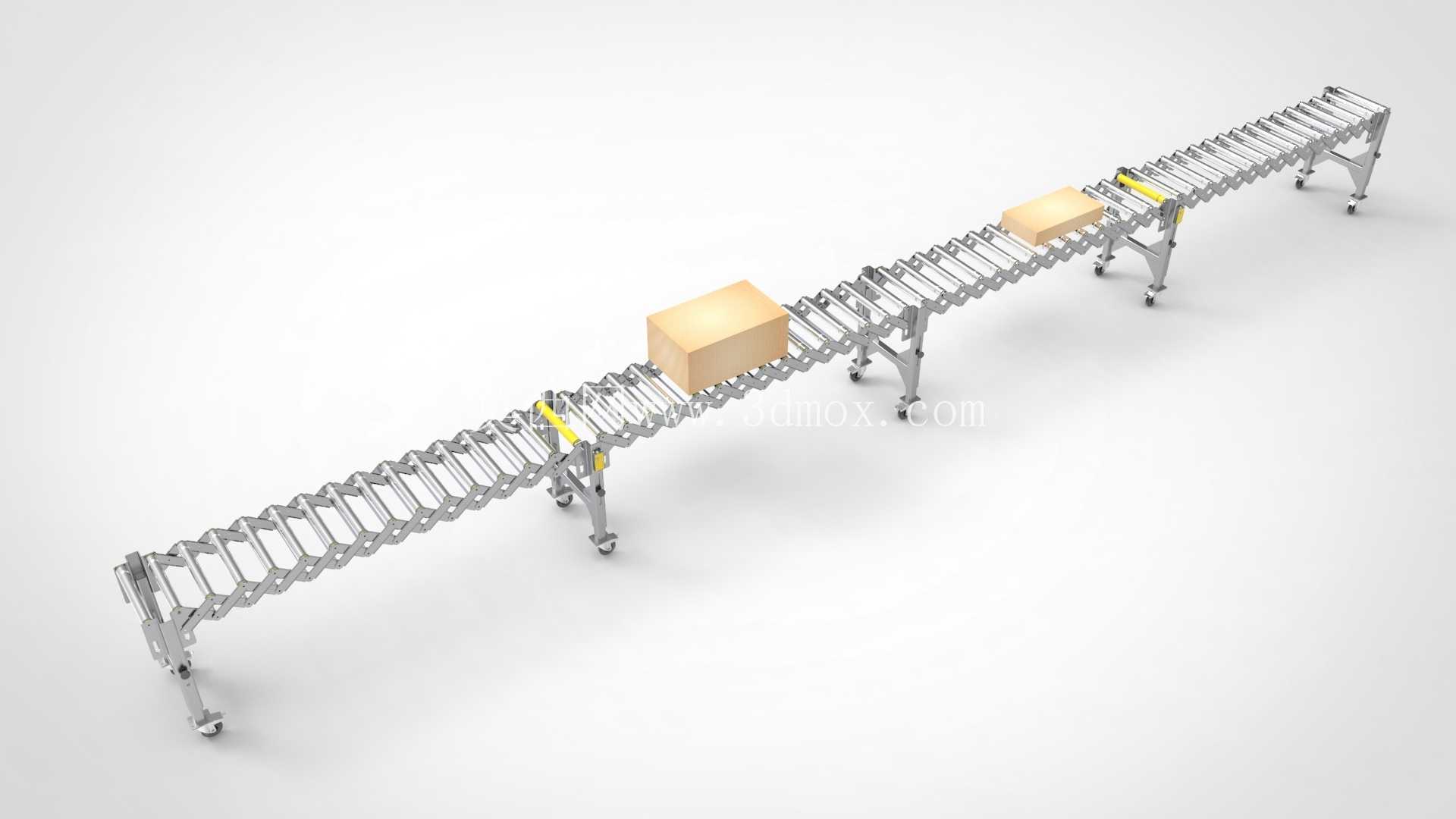

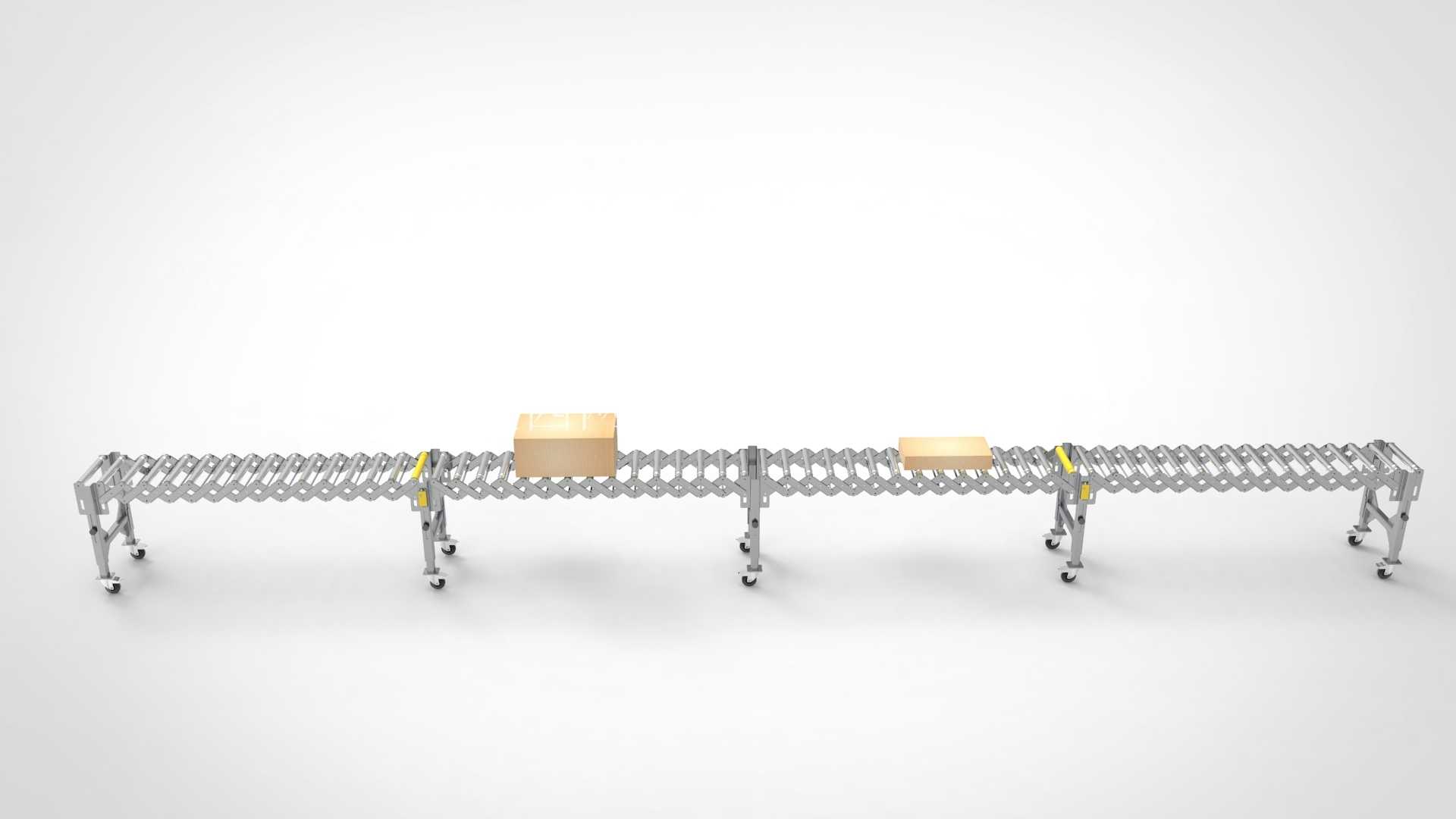

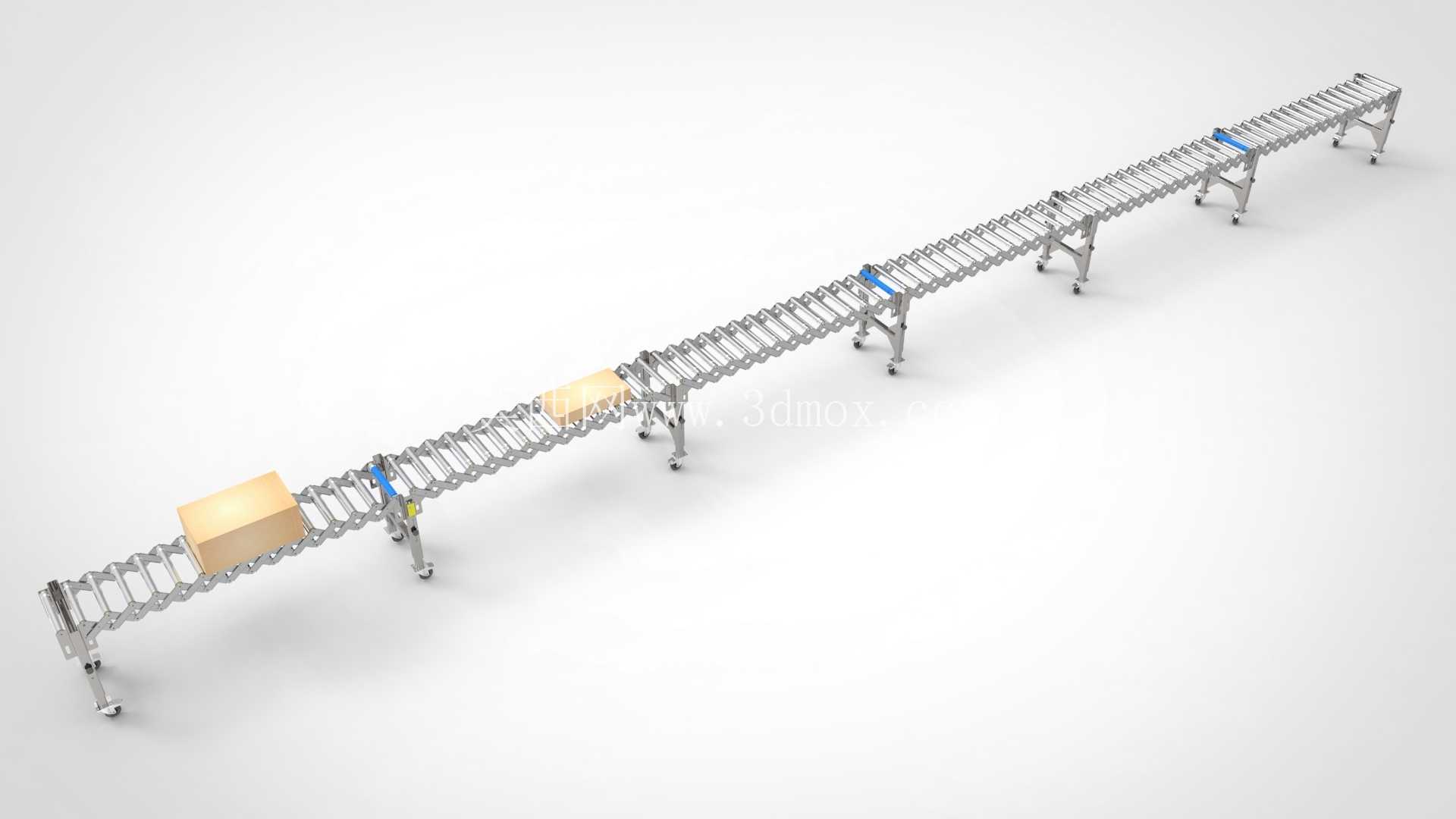

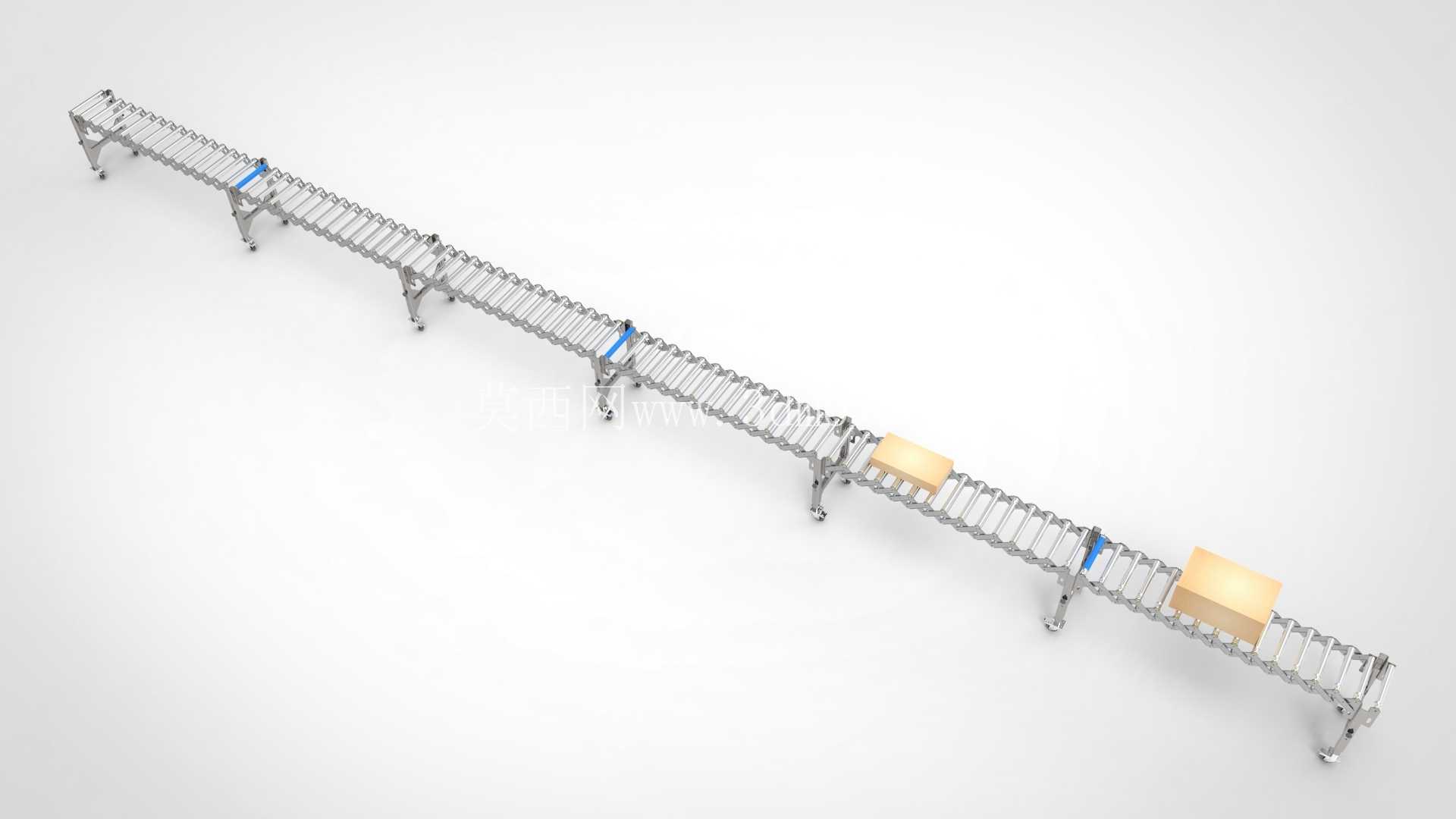

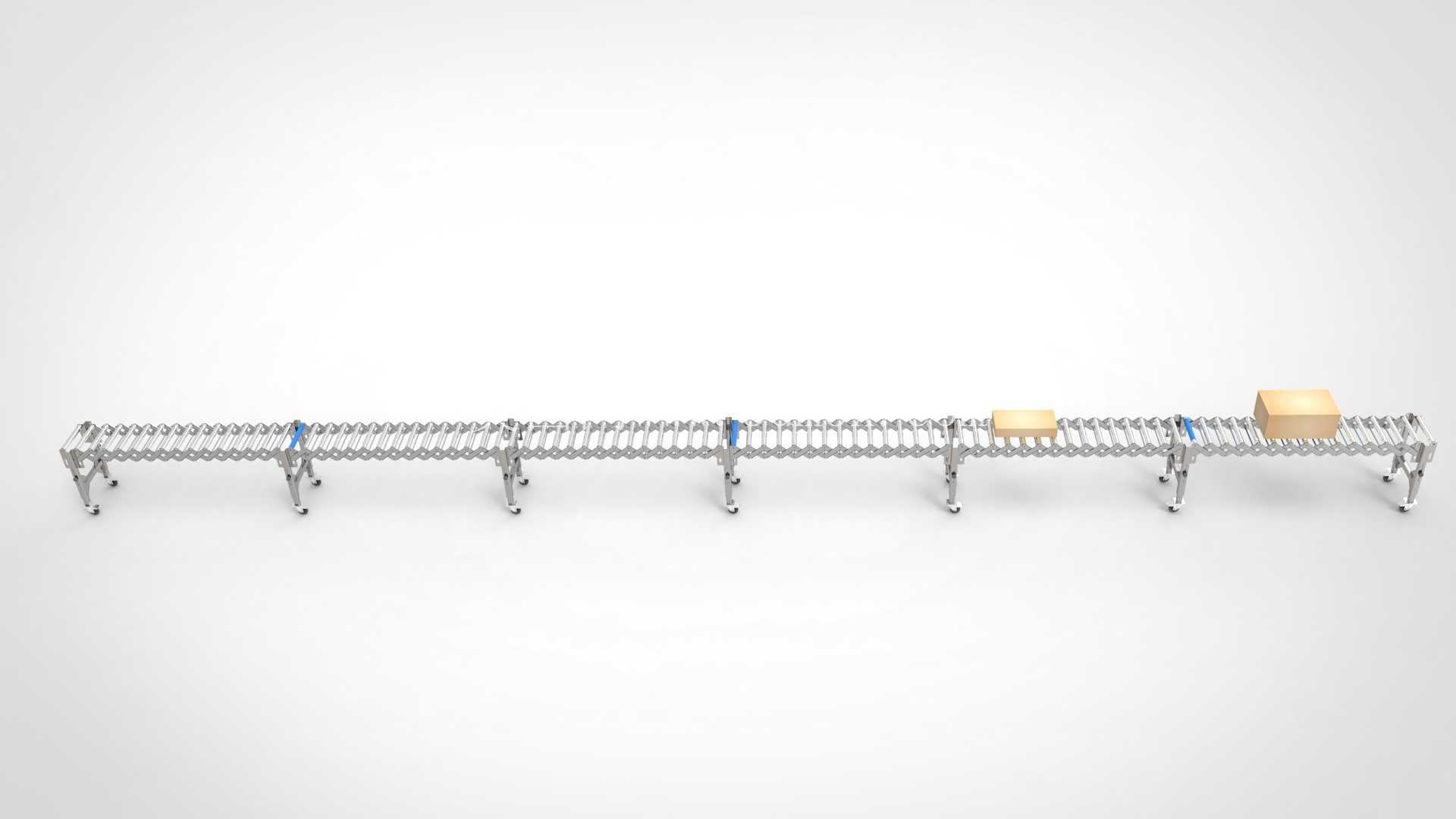

做车间物流线改造的结构工程师多半都碰到过场地受限、输送路径需要临时调整的工况，这款可伸缩转弯滚筒输送结构，就是针对这类非固定工位的物料转运需求做的设计。先从实际落地场景说，电商仓储的分拣区、生产车间的机加工工位上下料、装车卸货的临时接驳点，都没法用固定长度的直线输送线——有时候通道宽度随货量调整，有时候需要对接不同高度的进出料口，还有时候要绕开车间内的立柱、设备基座做小角度转弯，这款结构的多节剪叉式伸缩架体，刚好能覆盖这类柔性输送需求，不用额外做架体拼接，单人就能拉动调整整体长度，转弯段的架体铰接点做了阻尼限位，不会因为架体拉伸出现局部塌腰或者滚筒错位的问题。

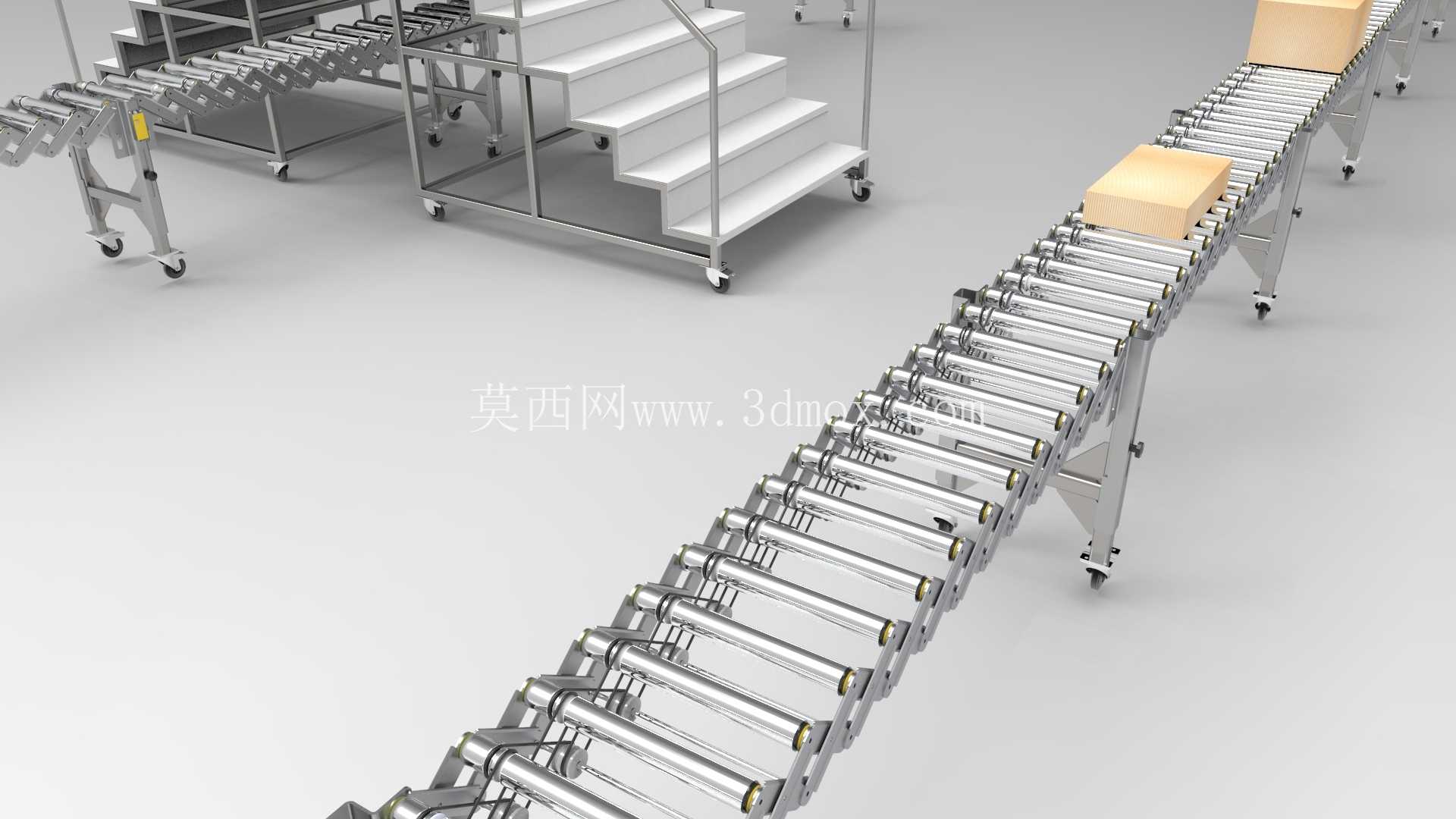

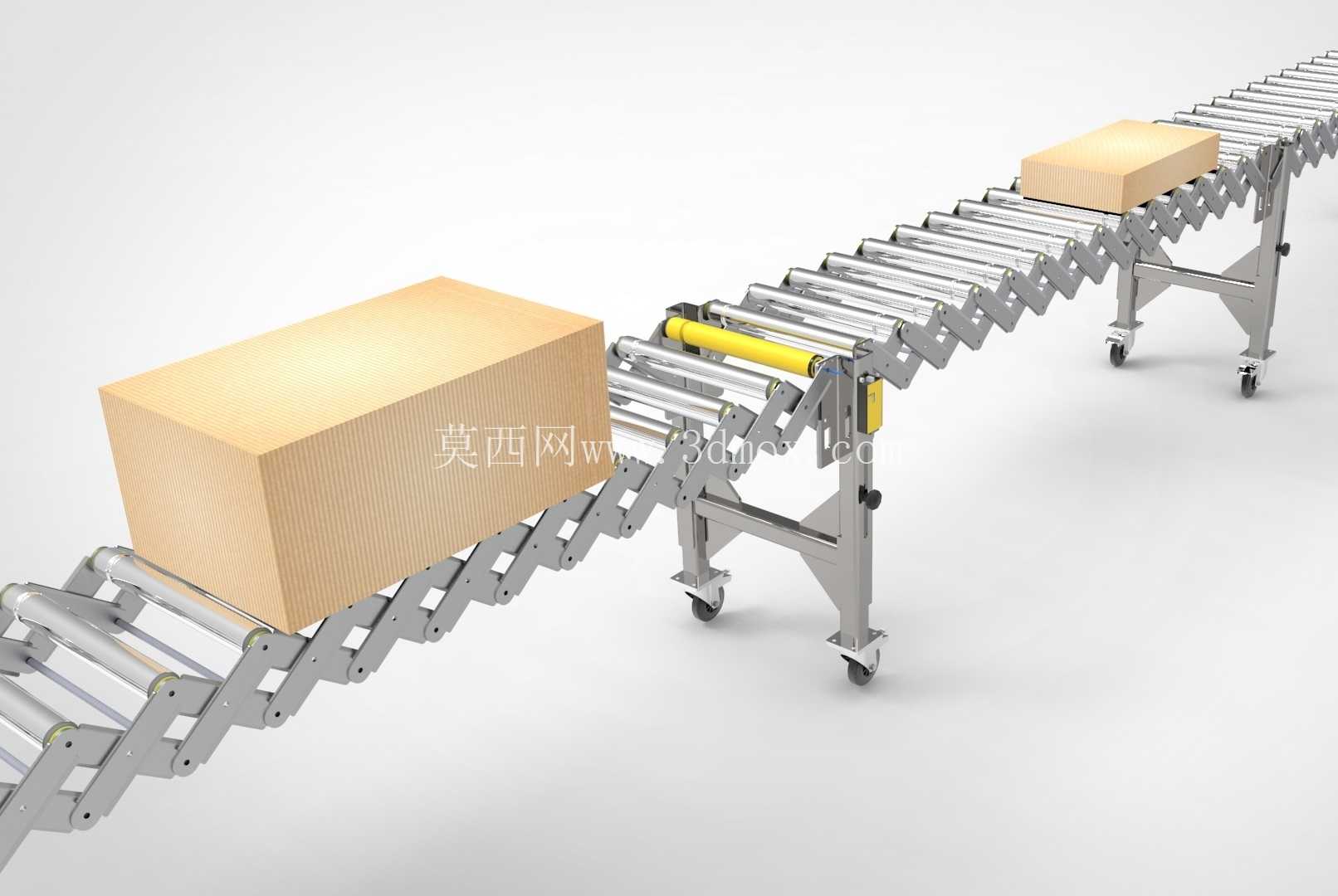

从功能特性上拆解，每一节滚筒都采用独立的铰接座和剪叉臂连接，架体拉伸的时候，相邻滚筒的中心距会随剪叉张开角度同步变化，但始终保持滚筒轴线垂直于输送方向，不会出现斜辊导致的物料跑偏。架体底部配置的带刹车万向脚轮，是针对临时移位设计的，脚轮安装座做了高度微调结构，±30mm的调节范围可以适配车间地面10mm以内的高度差，不用额外垫脚就能保证整线水平，避免物料因为架体倾斜出现溜滑。滚筒本身采用的是镀锌碳钢材质，表面做了钝化处理，耐磨性能可以满足常规纸箱、周转箱、工装托盘的长期输送需求，单辊的额定载荷能到30kg，整线均匀载荷下每米可以承载120kg的物料，覆盖绝大多数轻工、电子、仓储行业的小件物料输送需求。

设计思路上没有追求复杂的动力结构，无动力的辊筒配置可以降低整线成本，也能适配不同节拍的人工推送工位，如果后续需要升级为动力输送，每节架体的侧方都预留了同步带或者O带的安装空间，滚筒轴端也做了标准的驱动接口，不用重新加工架体就能完成动力改造。转弯段的设计是整个结构的核心，剪叉臂的铰接点采用等距排布，当架体做扇形转弯展开时，内侧剪叉臂的收缩量和外侧的拉伸量通过铰接点的间隙补偿，保证所有滚筒始终保持平行，转弯半径最小可以做到800mm，能在狭窄的车间通道内完成90度转向输送，不用额外增加转角接驳台。

再说到安装边界的尺寸参数，这款结构收缩状态下整体长度只有1200mm，完全展开后长度可以达到6000mm，输送面的标准高度是750mm，刚好匹配大多数生产工位、仓储分拣台的操作高度，架体的整体宽度是600mm，其中滚筒有效输送宽度是500mm，可以适配市面上绝大多数标准周转箱、电商快递纸箱的尺寸。安装的时候不需要做地面预埋，只要把脚轮刹车锁定，调整好架体水平度就能投入使用，移位的时候松开刹车，单人就能推动整线移动，不需要拆解任何部件。架体的侧方预留了光电传感器、挡停机构的安装孔位，如果要接入自动化生产线做物料拦截、计数，直接用标准紧固件就能加装附件，不用二次钻孔加工。

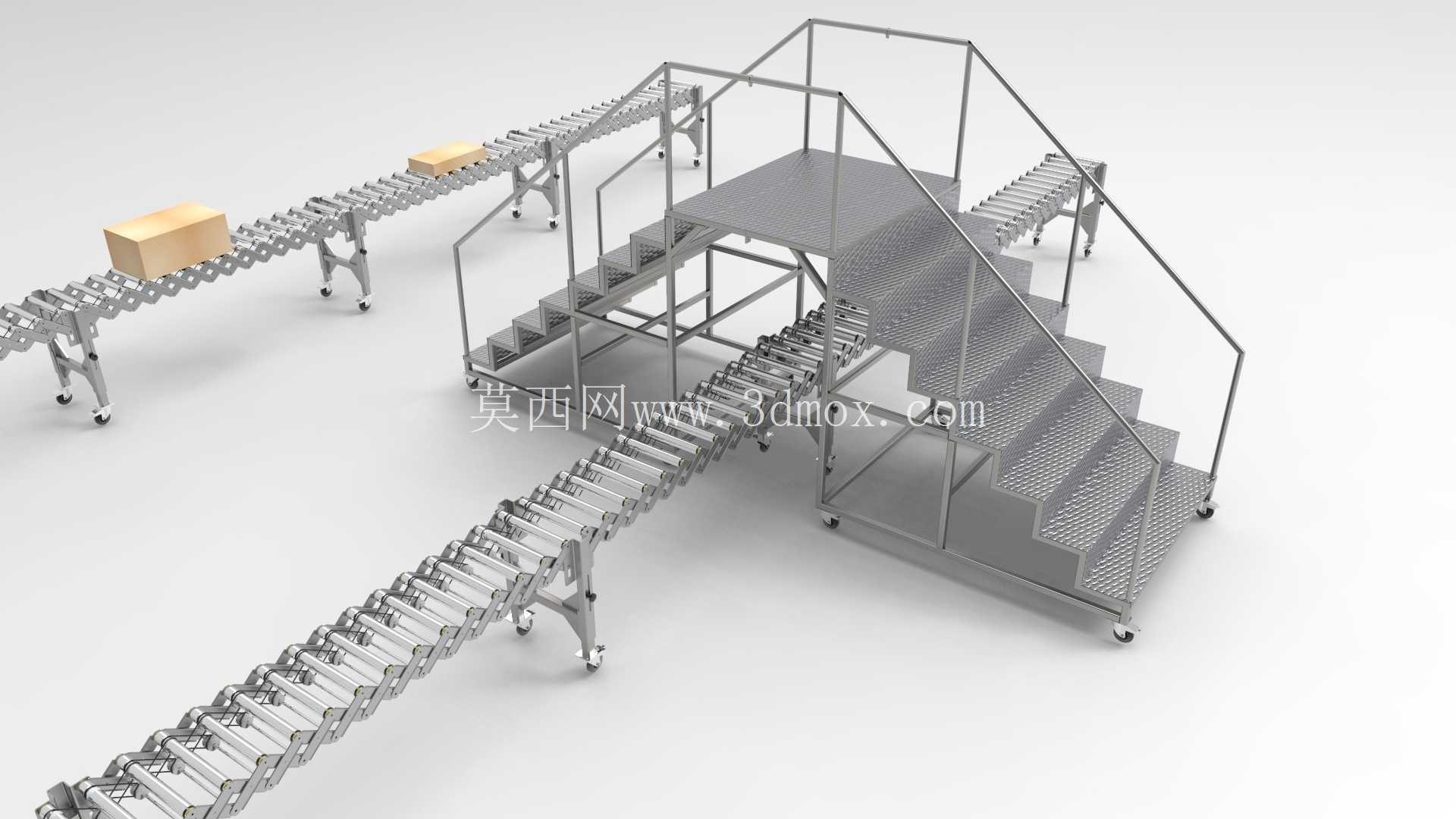

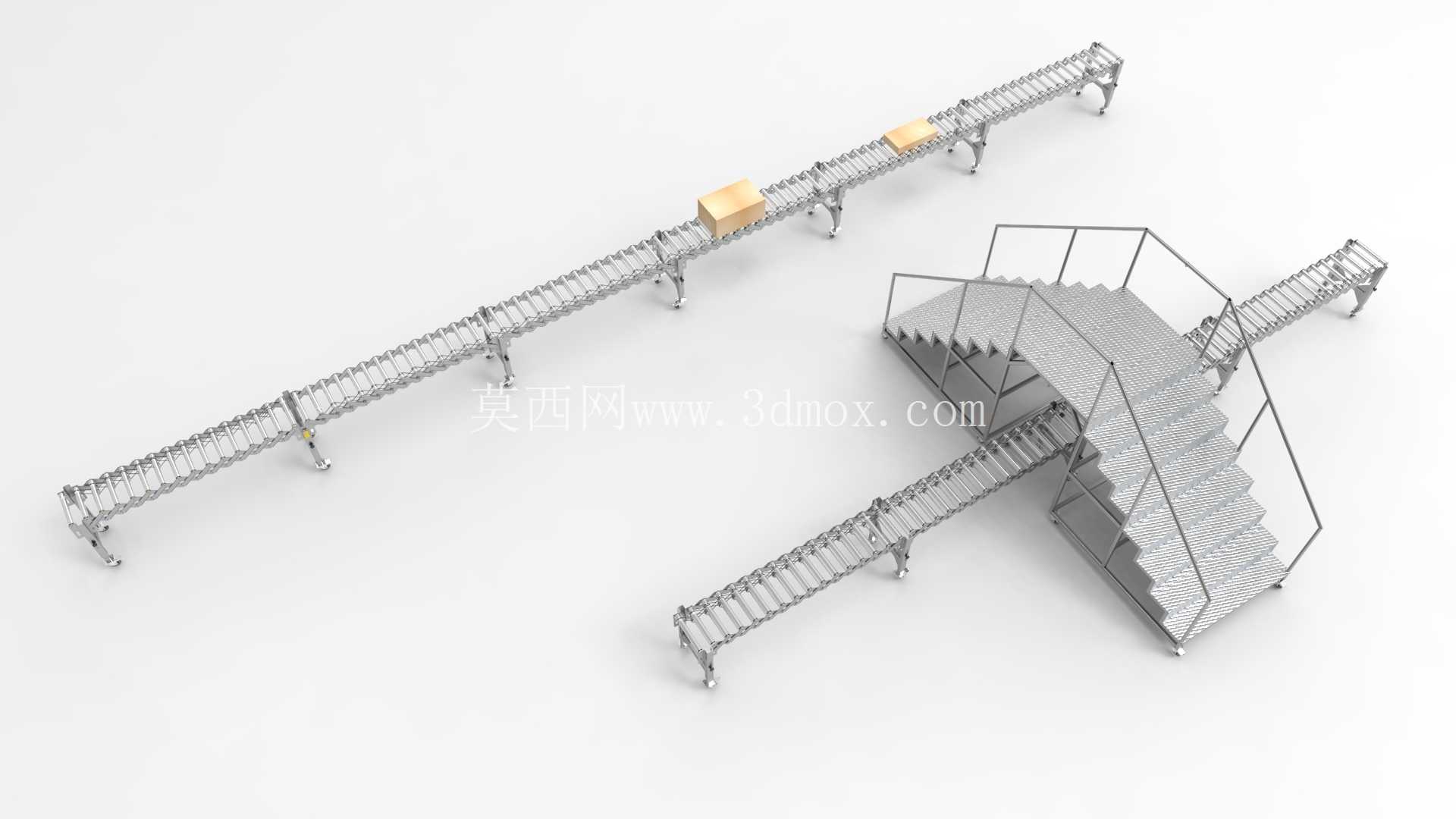

实际使用的时候要注意，伸缩调整的时候要保持两侧剪叉臂的拉伸量一致，避免出现架体扭曲导致滚筒卡滞，日常维护只需要定期给滚筒轴承、剪叉铰接点加注润滑脂，就能保证长期顺畅运行，没有复杂的易损件，维护成本远低于固定皮带输送线。针对有爬坡需求的工位，还可以在脚轮调节座上加装斜支撑，实现最大15度的爬坡输送，满足不同楼层接驳、高低工位对接的需求，不用额外定制专用爬坡输送线。
