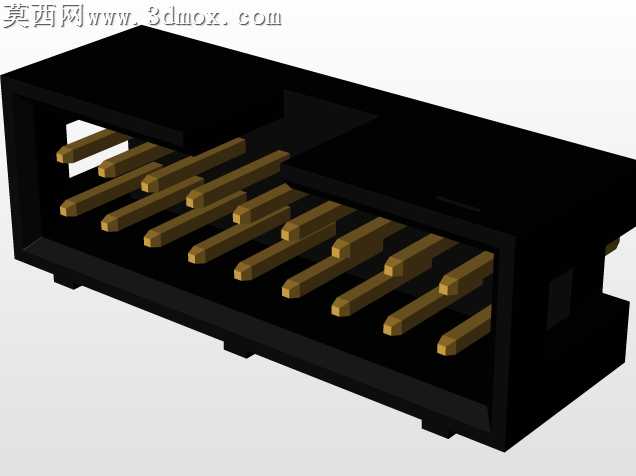

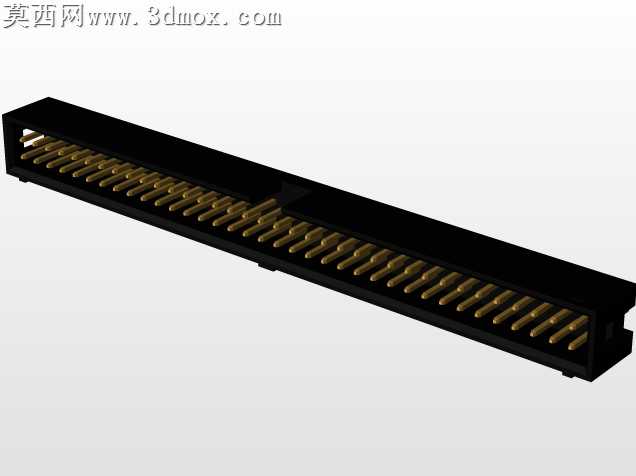

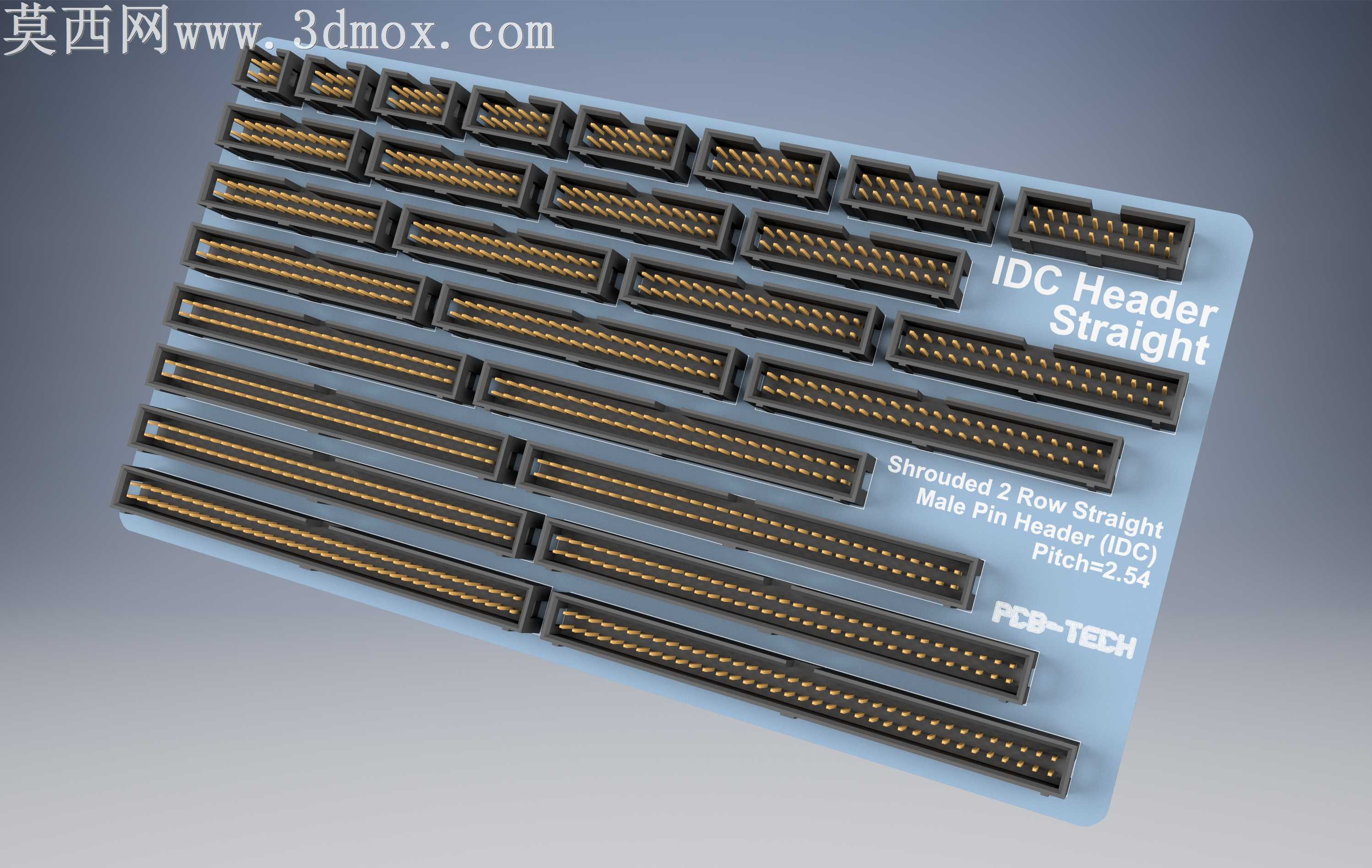

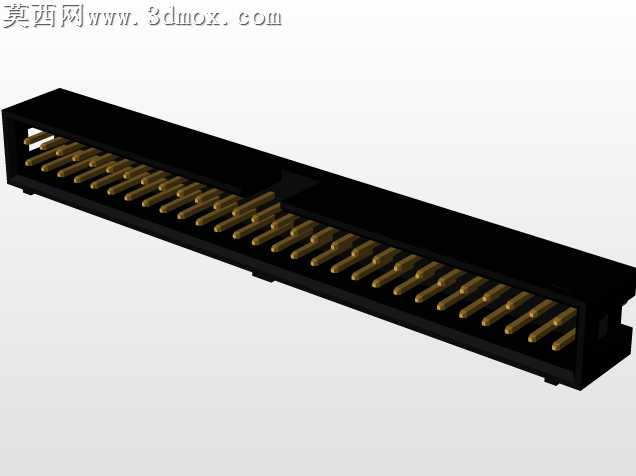

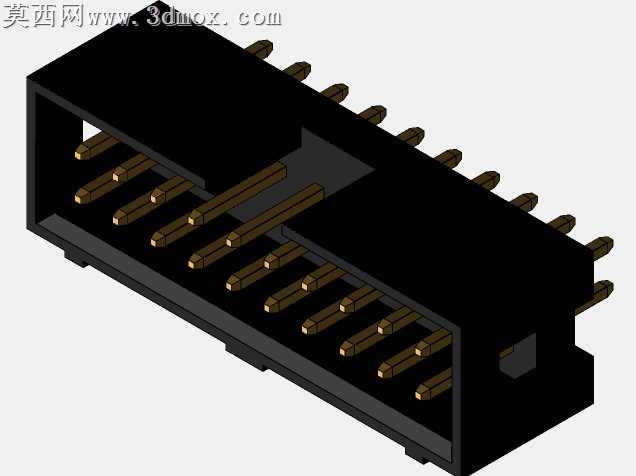

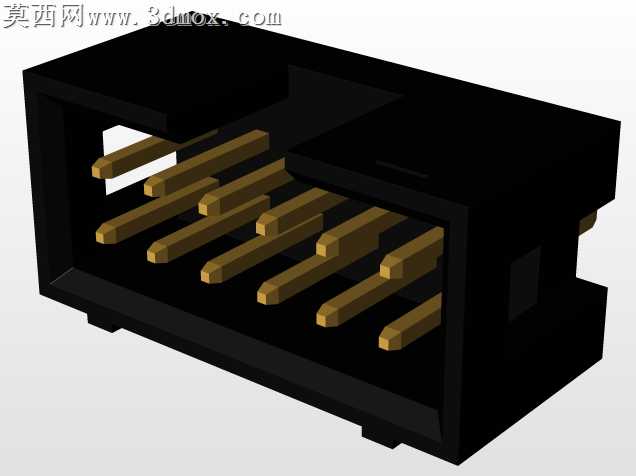

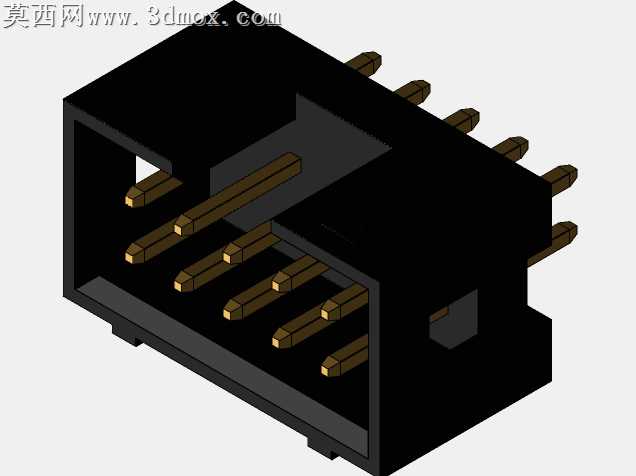

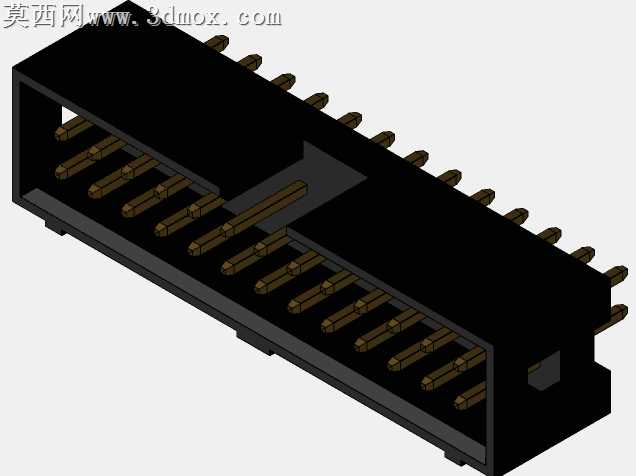

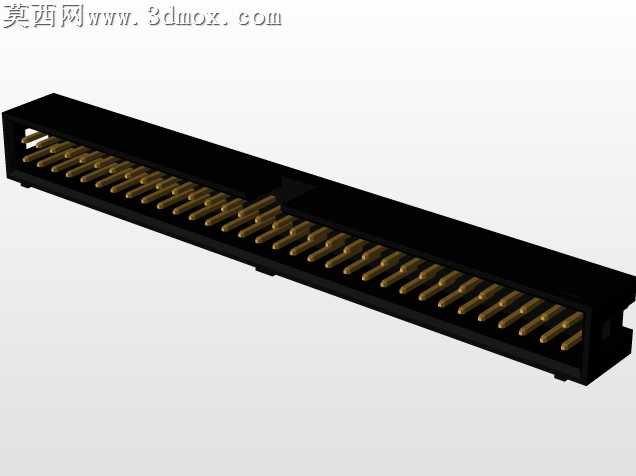

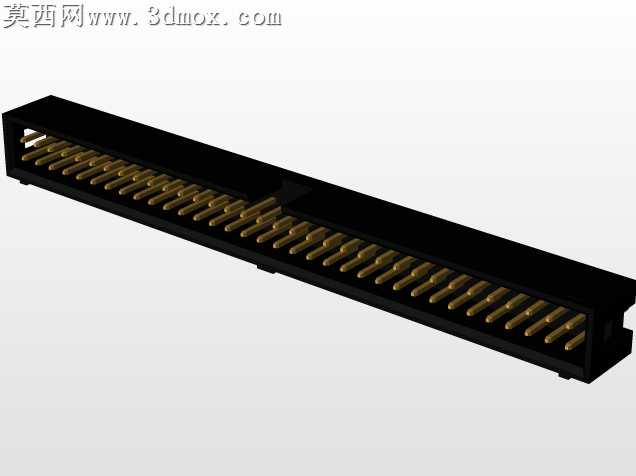

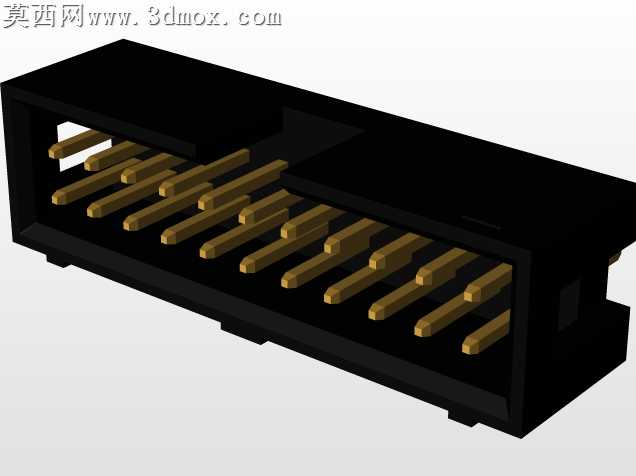

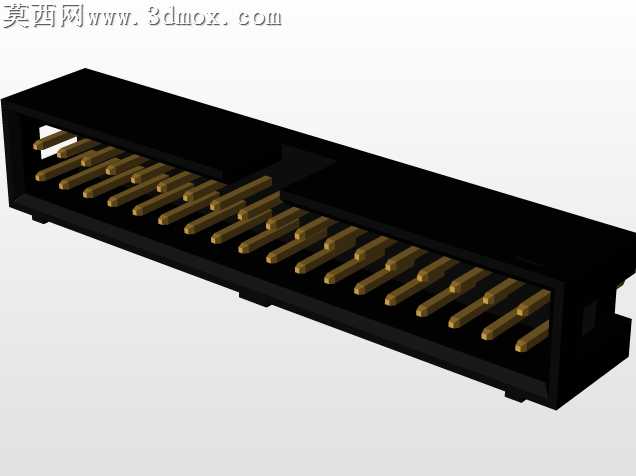

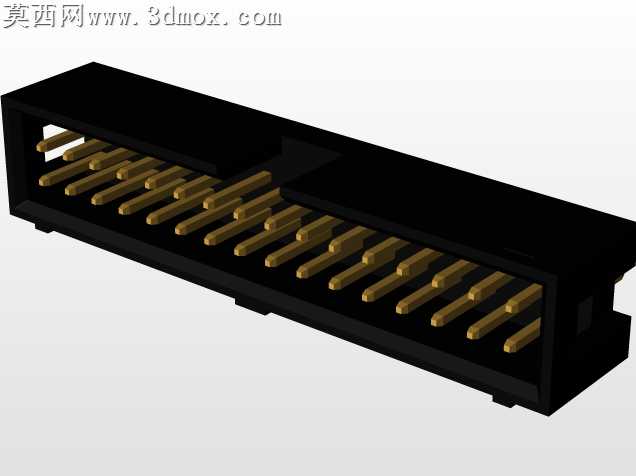

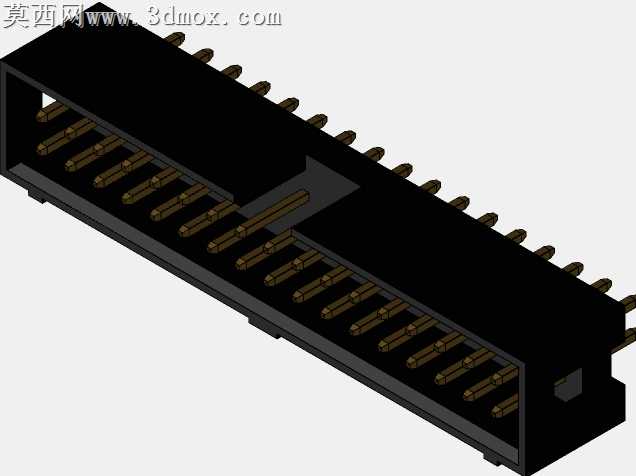

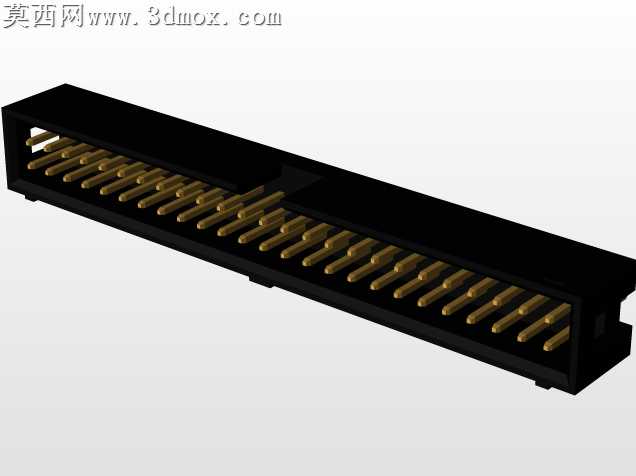

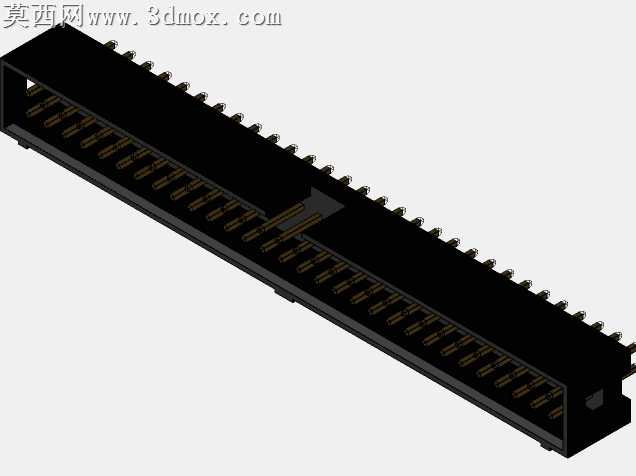

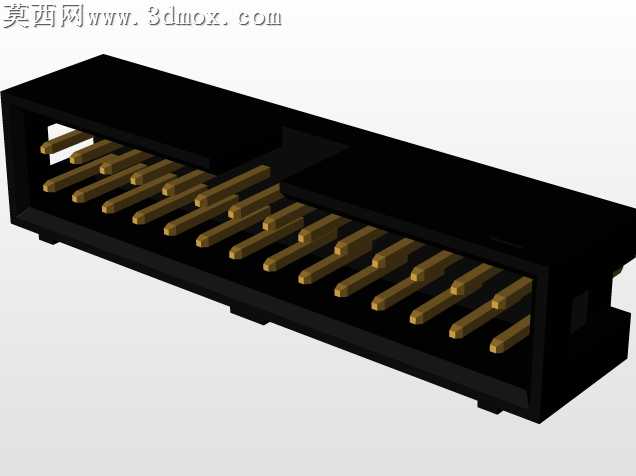

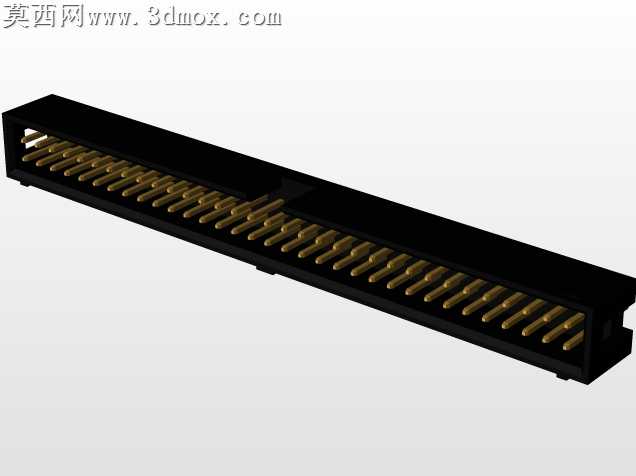

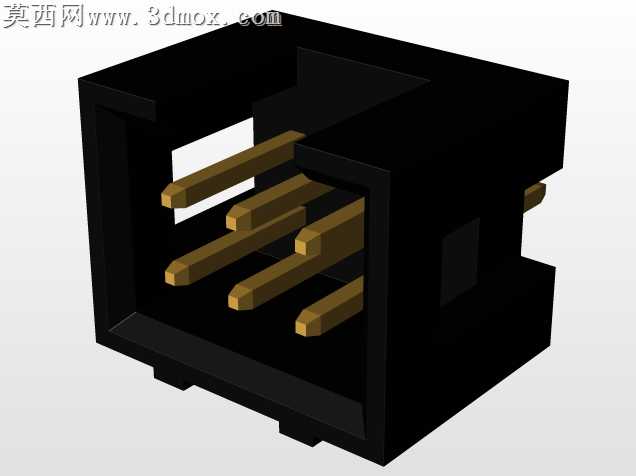

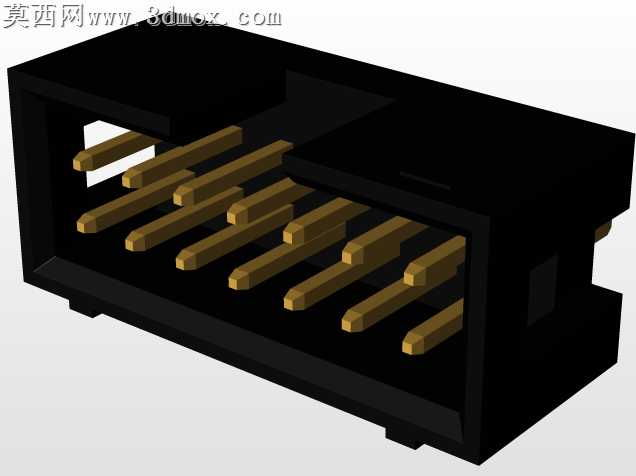

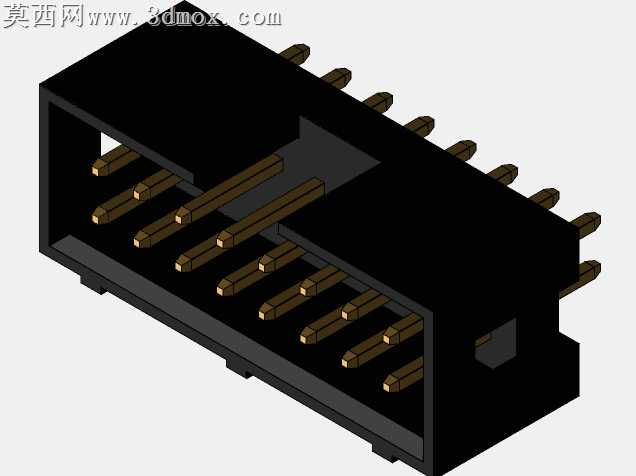

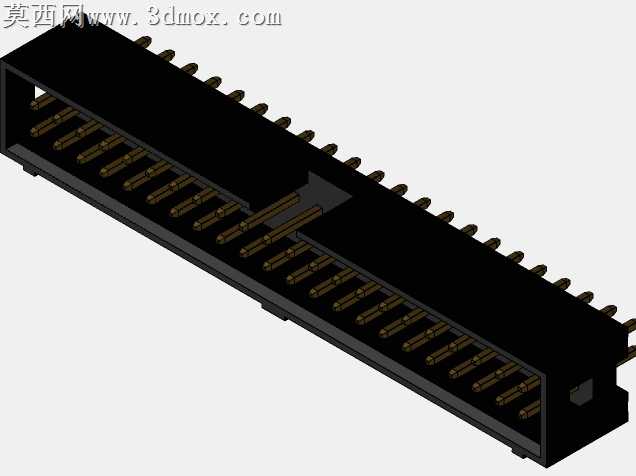

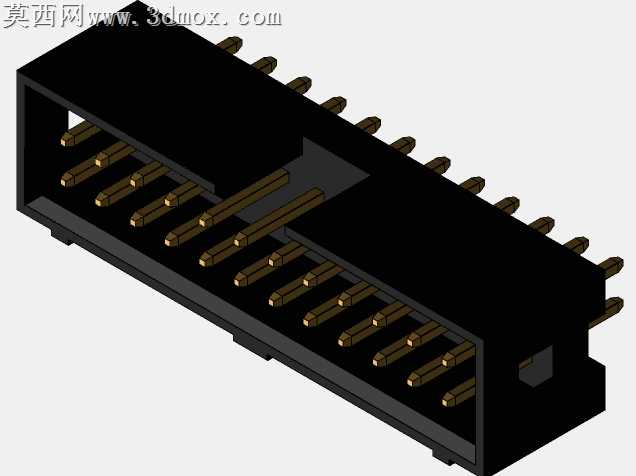

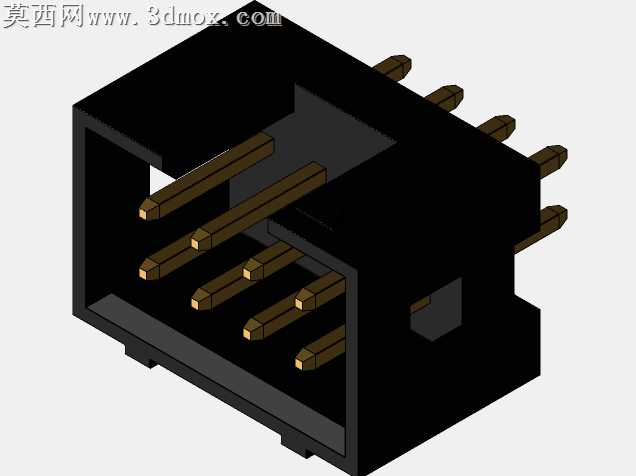

直型双排带护套IDC公头连接器系列模型

本系列模型为直型双排带护套IDC公头连接器，覆盖6Pin至72Pin全规格位号，引脚间距严格遵循0.100英寸即2.54mm行业通用标准，建模过程以工业级接插件实际量产参数为核心依据，采用全参数化建模逻辑搭建，可通过调整参数快速衍生不同引脚数量的同系列型号，适配不同PCB布线场景的使用需求。建模阶段首先完成绝缘基座的主体结构搭建，精准还原基座两侧的导向定位卡扣、引脚防呆限位槽以及底部的PCB定位柱结构，确保基座与PCB板装配时的定位精度，避免焊接过程中出现偏移问题；插脚部分按照公头插针的实际尺寸建模，还原插针的接触端倒角、焊接端平直结构，每一根插针与基座的安装孔位都做了精准的同轴度匹配，还原真实产品的过盈装配结构关系。护套部分还原了全包覆式的防护结构，精准复刻护套内壁的导向筋位、卡扣锁止结构，确保护套与基座装配后能够牢固卡合，对插脚形成有效防护，避免运输、使用过程中插针出现弯折、变形问题。材质渲染阶段针对不同部件匹配对应工业材质：绝缘基座采用黑色耐高温尼龙材质，调整材质参数还原塑胶件的细微磨砂质感与哑光反光特性，还原工程塑胶的真实视觉表现；金属插脚采用镀金铜合金材质，调整金属粗糙度与反射参数，还原镀金层细腻的金属光泽与轻微的耐磨纹理，同时区分插针接触区与焊接区的细微色泽差异；护套部分采用与基座同色系的尼龙材质，适当调整材质硬度与光泽度参数，区分护套与基座的视觉层次。整体模型装配关系完全还原实物结构，所有部件无干涉、无错位，可直接用于PCB布局验证、接插件装配模拟、产品宣传渲染图制作等场景，模型同时保留了完整的结构特征，可直接导出用于快速打样验证，帮助电子设计工程师在Altium Designer等PCB设计软件中完成布局匹配，提前验证连接器与周边元器件的装配间隙，避免实际生产中出现结构干涉问题。
