外啮合齿轮泵壳体带内部啮合结构设计

这款外啮合齿轮泵的结构设计，完全围绕液压系统、润滑系统的实际工况需求展开，在做三维建模的时候，首先要考虑的就是不同工况下的安装适配性，泵体两端的带安装孔的凸耳结构，是按照常见的工业设备安装点位间距做的预留，安装孔的孔径适配常规的M8-M10紧固螺栓，凸耳的厚度做了加厚处理，避免长期受管路振动影响出现安装位开裂的问题，整个泵体的外部轮廓做了圆弧过渡，没有尖锐的直角结构，一方面是铸造工艺的脱模需求，另一方面也能减少应力集中点，提升壳体的承压能力。

从实际应用场景来说，这类齿轮泵大量用在机床的润滑供油回路、小型液压站的动力单元、工程机械的辅助液压系统，还有燃油输送的低压回路里，和离心泵不同，它属于正排量泵，输出流量和齿轮转速是严格的线性对应关系，不会因为出口端的压力小幅波动就出现流量大幅变化，输送的流体粘度范围很宽，从低粘度的液压油、润滑油，到粘度稍高的切削液、轻质燃油都能适配，只要流体里没有大直径的硬质颗粒，就能长期稳定运行，不会出现像叶片泵那样对流体清洁度要求极高的问题。

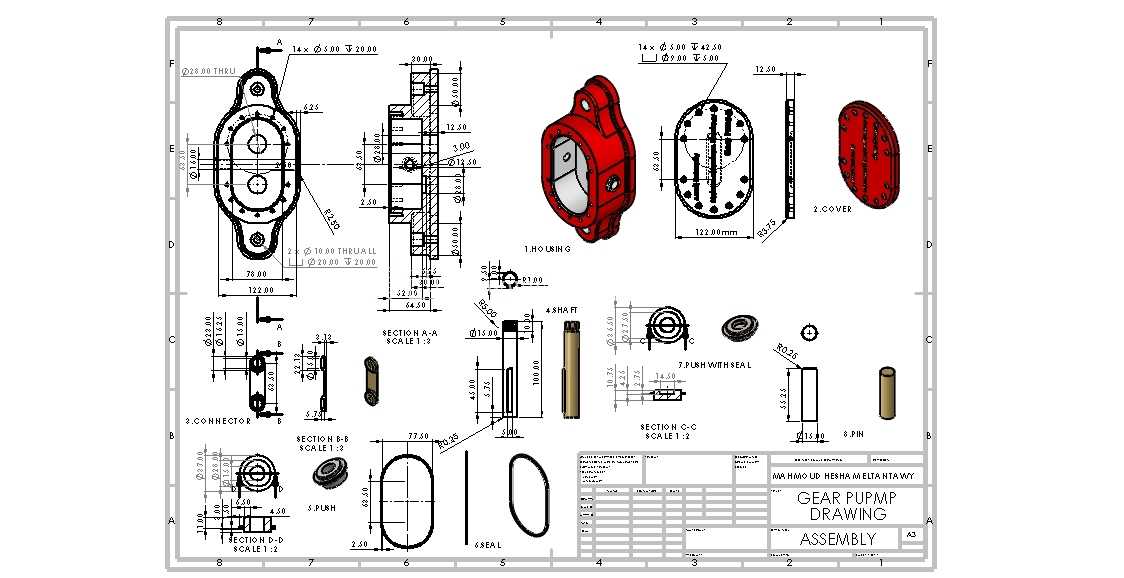

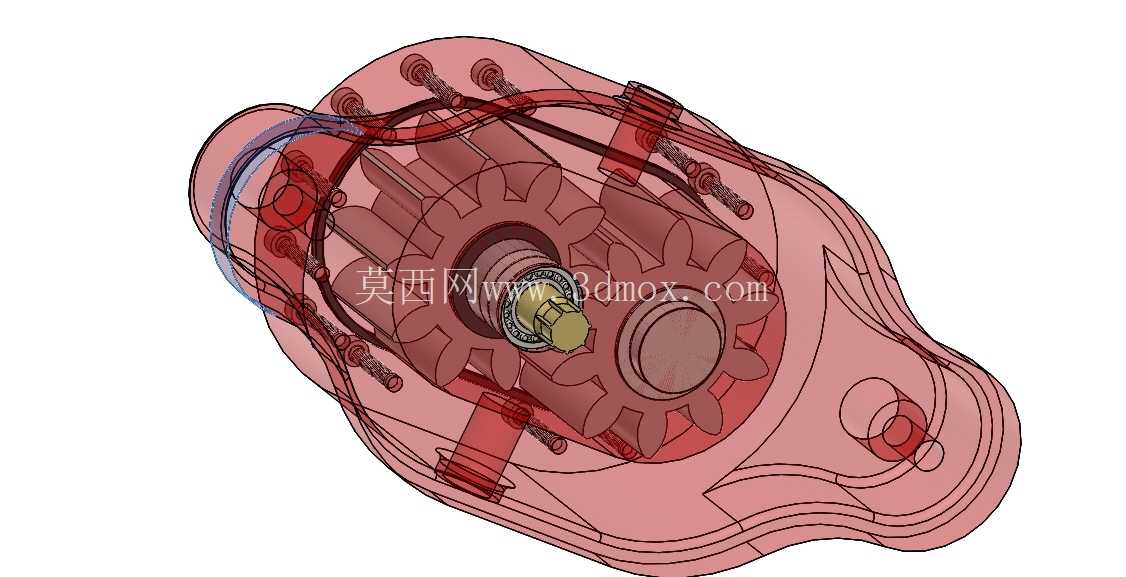

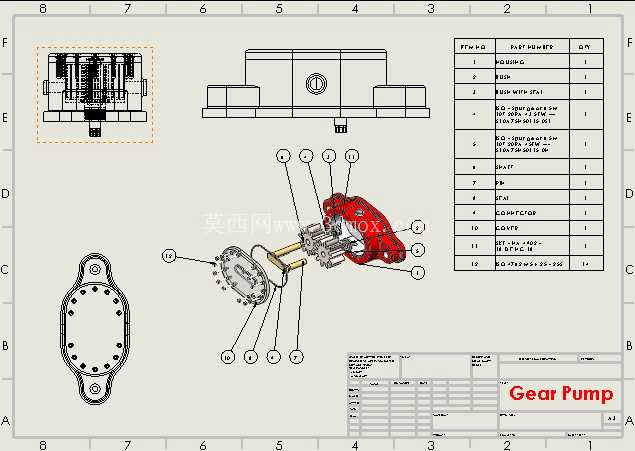

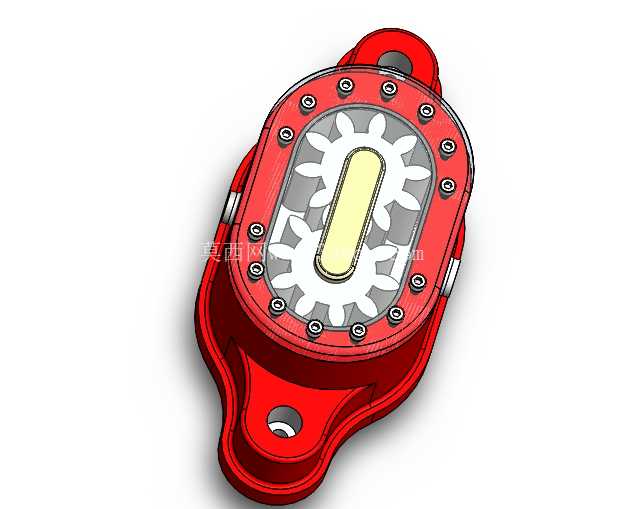

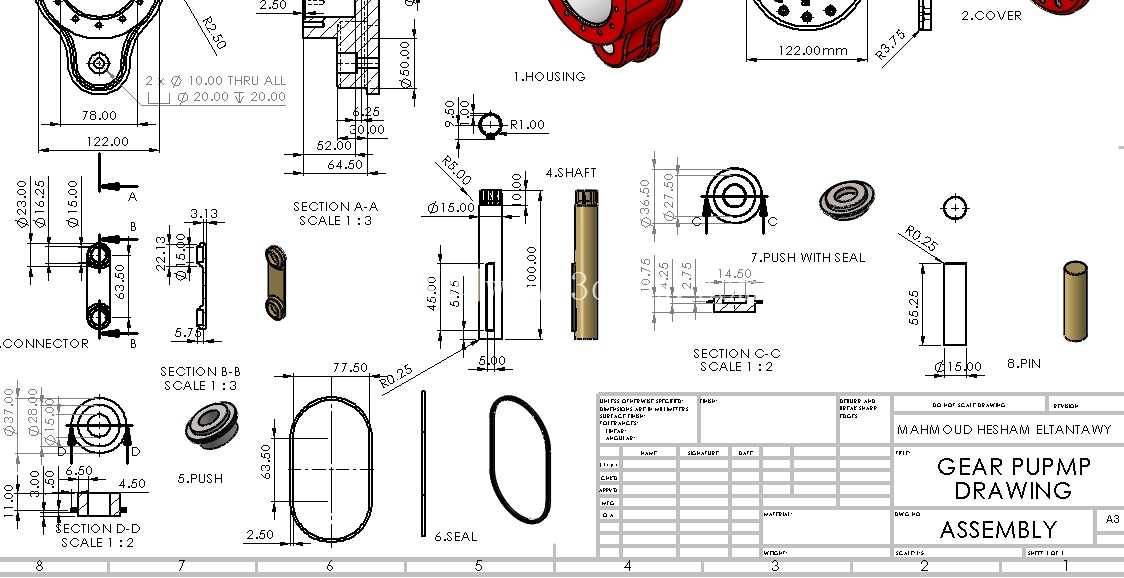

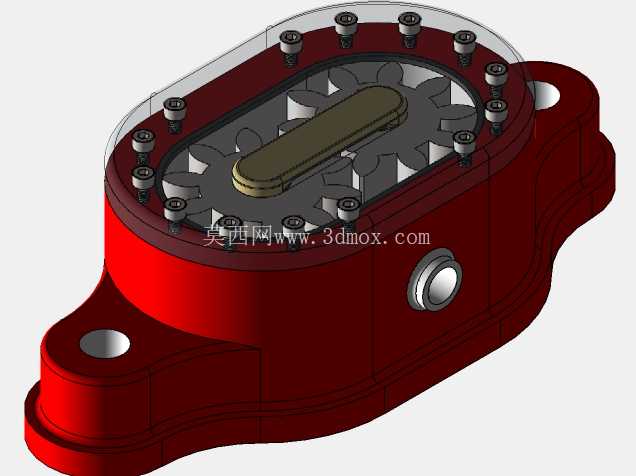

在内部结构的设计上，主动齿轮和从动齿轮的齿形参数是经过匹配计算的，齿侧间隙控制在0.02-0.04mm之间，这个间隙范围既能保证齿轮转动的时候不会出现卡滞，又能把高压腔到低压腔的内泄漏控制在合理范围内，保证容积效率。泵体中间的透明视窗设计，是为了方便日常巡检的时候直接观察内部齿轮的啮合状态，不用拆解泵体就能判断有没有出现齿面磨损、异物卡入的问题，视窗周围的一圈紧固螺栓，是按照等间距圆周排布的，每个螺栓的预紧力要求一致，避免视窗密封垫因为受力不均出现渗漏。泵体的进出油口位置做了内螺纹预留，适配常规的液压管路接头，油口的通径和泵的额定流量做了匹配，不会因为通径过小造成吸油阻力过大，引发气蚀问题。

设计过程中还要考虑齿轮和泵腔的轴向间隙，这个间隙直接影响泵的容积效率，间隙过大会导致轴向泄漏量飙升，压力上不去，间隙过小又会因为齿轮转动时候的热膨胀出现端面摩擦，烧坏泵体，所以建模的时候就把轴向间隙预留到0.03-0.05mm，同时在端盖和泵体的结合面做了密封槽设计，安装O型密封圈来防止外部渗漏。齿轮中心的主动轴孔做了衬套安装位的预留，衬套采用铜基耐磨材质，能承受齿轮转动时候的径向力，延长泵的整体使用寿命，从动齿轮的轴是固定在泵体上的，从动齿轮内孔也预留了润滑槽，工作的时候有少量高压油通过间隙进入润滑槽，给转动副提供润滑，避免干磨。

从安装边界来说，整个泵体的总长度控制在180mm以内，宽度在100mm左右，高度不超过120mm，属于小型齿轮泵的尺寸范畴，不需要太大的安装空间，不管是集成在小型液压站的阀块上，还是直接安装在设备的机体侧壁上都能适配，泵体的重量控制在2kg以内，不会给安装点位带来太大的负重，也方便后期的维护拆装。在做结构校核的时候，重点考虑了额定工作压力下的壳体变形量，壳体采用铸造铝合金材质的时候，额定压力可以到2.5MPa，满足大多数低压润滑、辅助液压回路的使用需求，如果换成铸铁壳体，额定压力可以提升到6MPa，适配更高压力的工况。

另外，齿轮的齿数选择了12齿的主动轮配12齿的从动轮，这种等齿数的外啮合结构，加工工艺性好，齿轮的参数统一，不需要做两种不同参数的齿轮加工，降低生产制造成本，齿形采用渐开线齿形，啮合的时候传动平稳，噪音低，流量脉动小，输出的压力没有明显的脉冲，不会给后端的管路带来振动问题。泵体底部的定位凸台，是为了安装的时候快速定位，保证泵轴和驱动电机的轴同轴度，避免因为同轴度误差造成轴封磨损、轴承过早损坏的问题，轴伸端的密封位预留了骨架油封的安装槽，能有效防止泵内的油液顺着轴向外渗漏，同时也能阻挡外部的灰尘杂质进入泵体内部。
