液压驱动混凝土料斗吊运储料装置

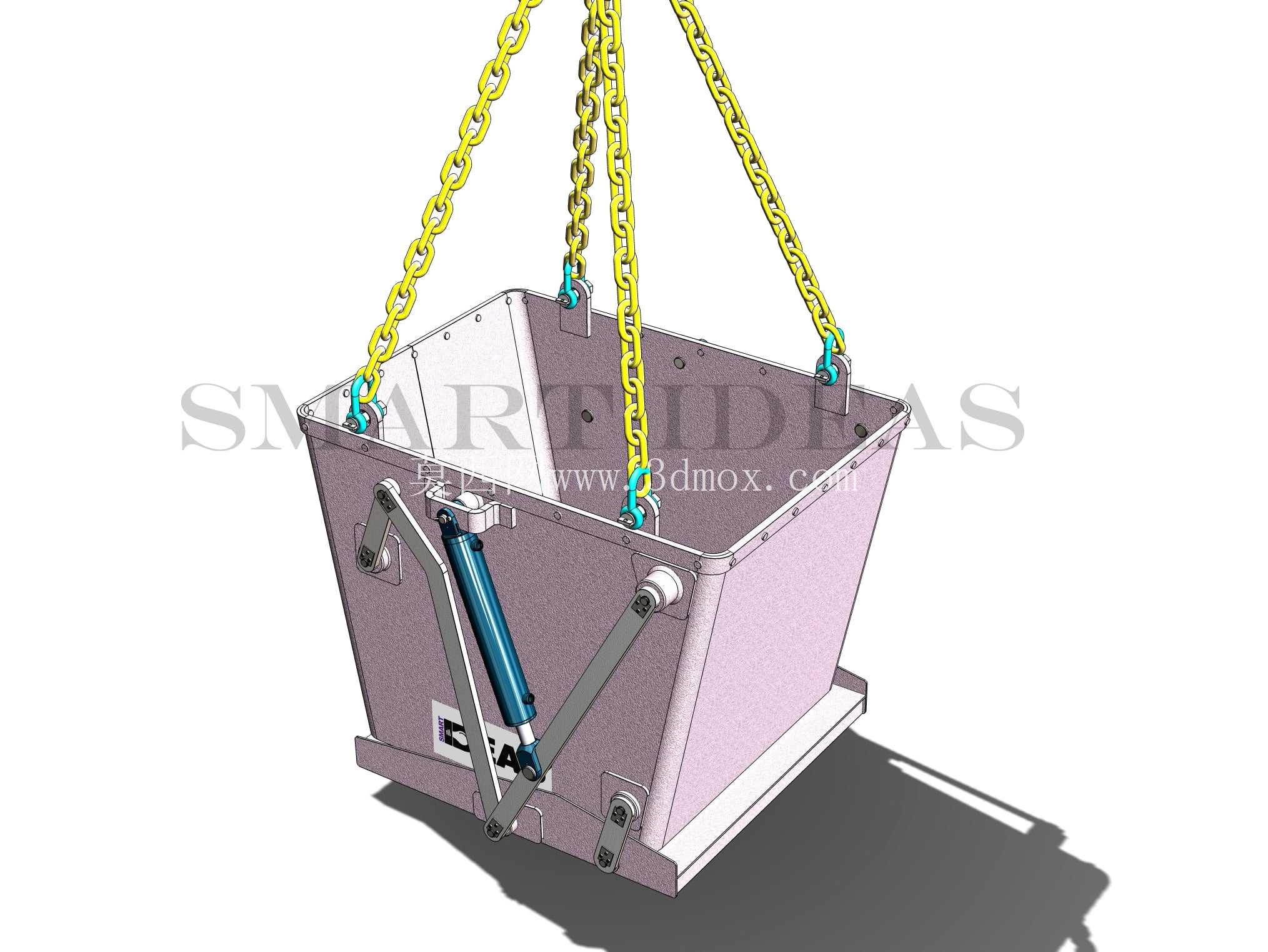

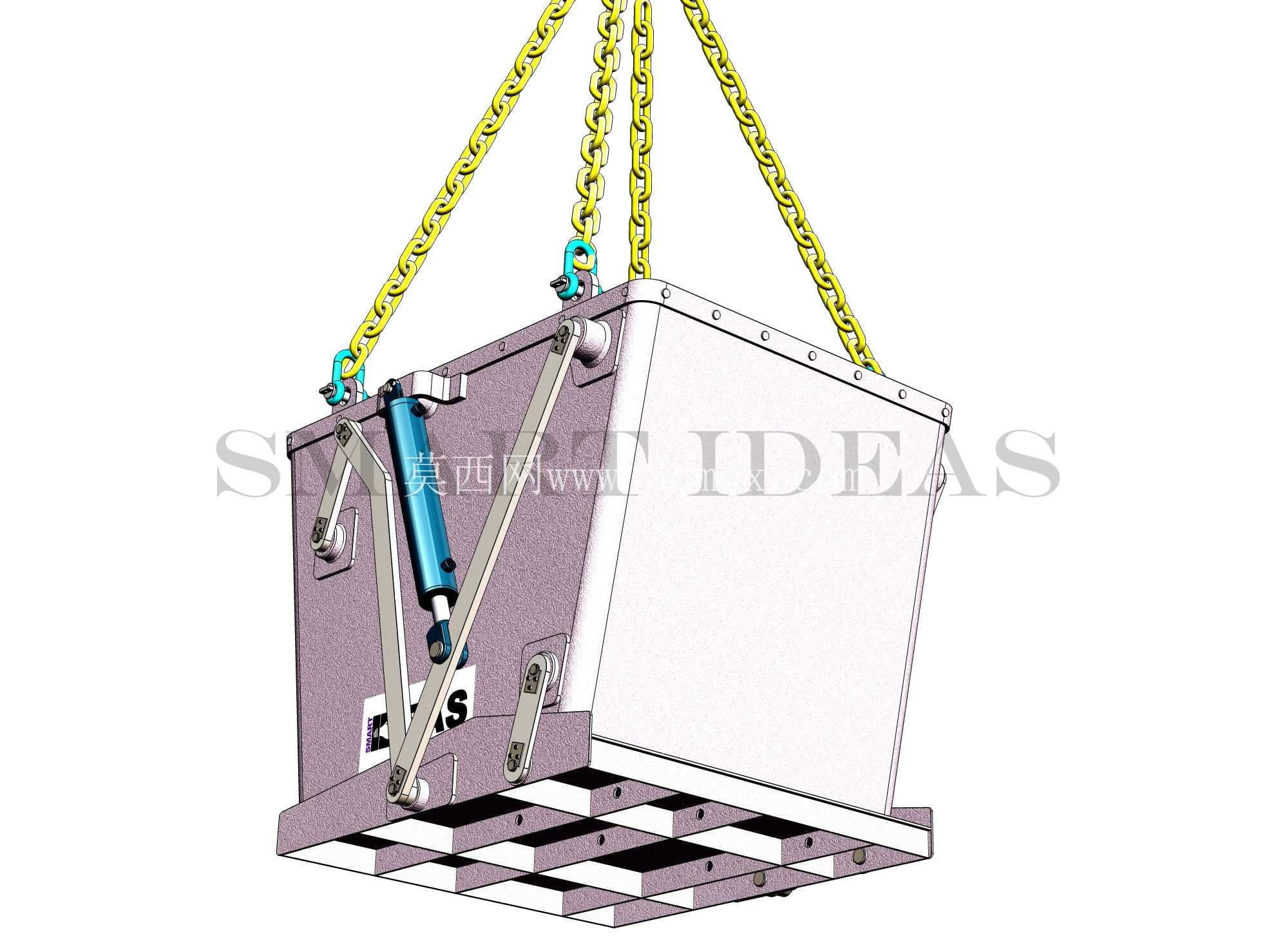

　　在建筑施工、预制构件生产、商混站转运等场景中，混凝土的垂直吊运与定点卸料一直是影响施工效率的关键环节，传统的固定式料斗需要人工撬动卸料门，劳动强度大且卸料开度难以控制，容易出现混凝土撒漏、卸料速度无法匹配浇筑节奏的问题，这款液压驱动的混凝土料斗正是针对这类现场痛点完成的结构设计。从安装边界来看，该料斗整体采用方形箱体结构，顶部设置四个对称分布的吊点，吊点通过卸扣与起重链条连接，适配常规塔式起重机、汽车吊的吊钩挂载间距，吊点位置经过重心校核，满载起吊时箱体保持水平姿态，不会出现倾斜撒料的情况，箱体底部的框架采用加厚型钢焊接而成，既可以直接放置在硬化地面上作为临时储料容器，也能够适配预制生产线的进料口安装尺寸，放置时底部预留的叉车槽位可直接配合叉车完成场内短距离转运，不需要额外配置专用吊具。

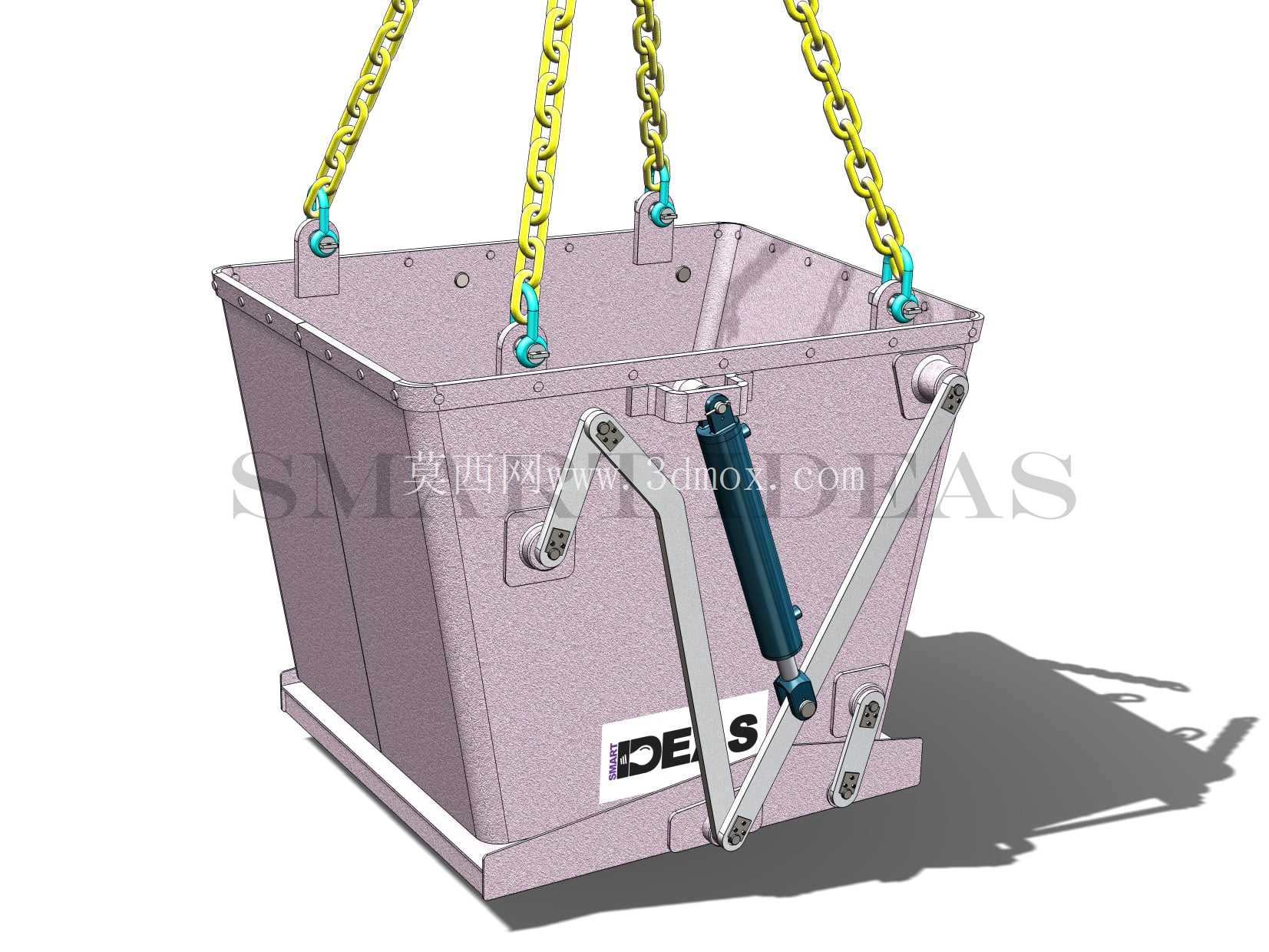

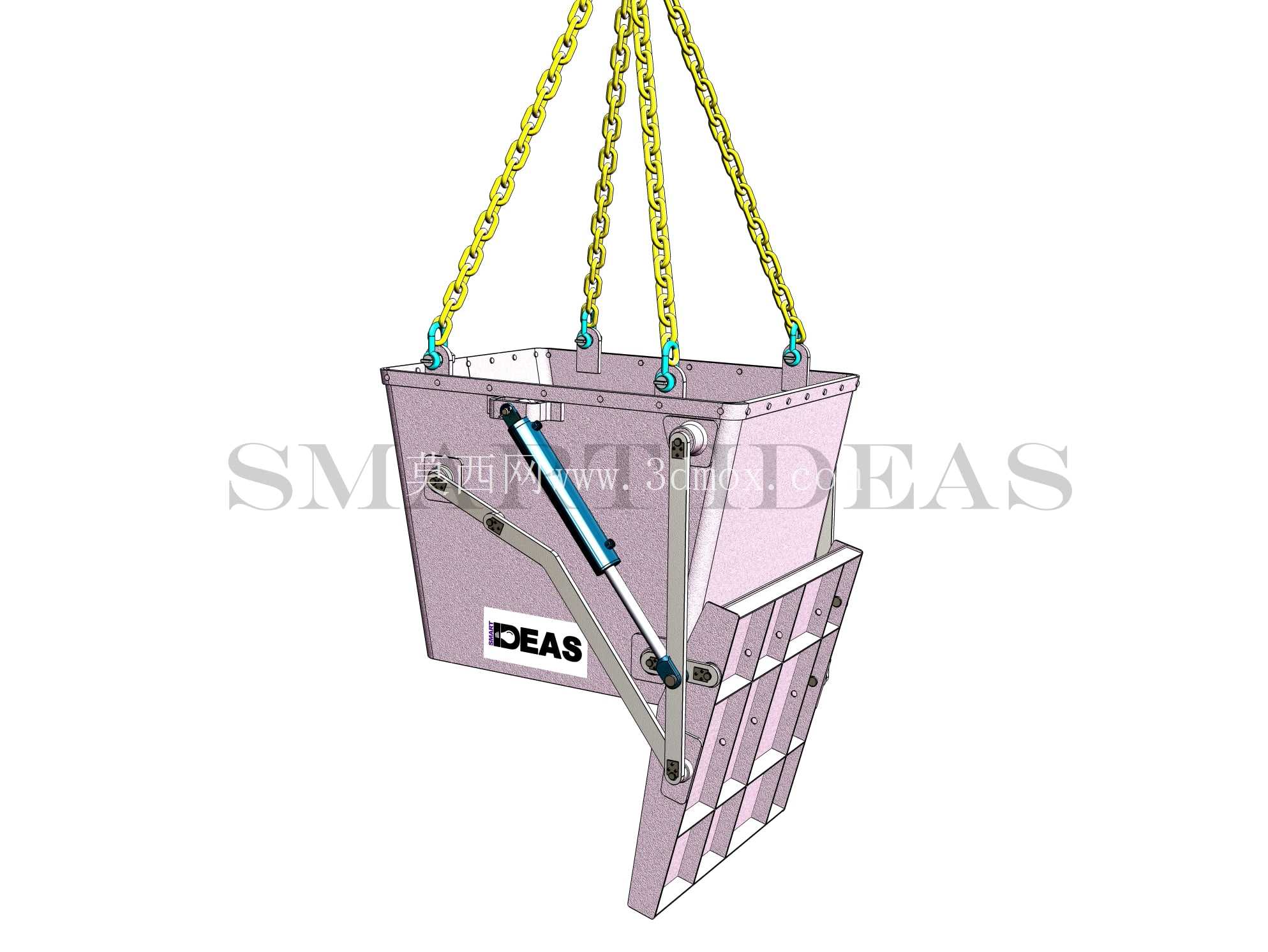

　　功能特性上，料斗的卸料门采用侧开式结构，驱动单元为单杆液压油缸，油缸两端分别铰接在箱体侧壁与卸料门的摇臂上，相比传统的齿轮齿条或者手动杠杆结构，液压驱动的卸料门可以实现0到90度的任意开度停留，操作人员可以根据浇筑部位的需求调整卸料流量，进行小方量构件浇筑时可以控制小开度慢卸料，避免混凝土冲击模板导致的涨模问题，进行大体积基础浇筑时可以全开卸料门快速出料，缩短浇筑等待时间；液压油缸的管路布置在箱体侧面的防护槽内，避免吊运过程中碰撞硬物导致管路破损，油缸的铰接点都配置了自润滑轴承，长期在多粉尘的施工现场使用也不需要频繁加注润滑脂，降低维护工作量。

　　设计思路层面，箱体的内壁做了倾斜过渡处理，靠近卸料门的一侧内壁倾角大于混凝土的自然休止角，不会出现混凝土粘壁、残留的问题，箱体的侧板采用折弯加筋的结构，在保证箱体刚度、满载时不会出现侧板鼓胀变形的前提下，尽可能降低了整体自重，提升单次吊运的有效载荷；顶部的吊链采用分级长度匹配设计，四个吊点的链条长度一致，起吊时受力均匀，不会出现单个吊点过载的情况，链条与吊点的连接位置设置了可旋转的卸扣，起吊过程中如果箱体出现扭转可以自动释放扭矩，避免链条拧结受力。

　　实际使用过程中，该料斗可以完成从商混车接料、垂直吊运到作业面、定点卸料的全流程作业，不需要额外搭配其他辅助设备，卸料门的液压控制可以采用有线遥控的方式，操作人员站在安全位置就可以完成卸料操作，避免了传统料斗需要人工靠近拉手柄带来的物体打击风险；箱体的边角位置都做了圆弧过渡处理，没有尖锐的突出棱角，吊运过程中即使碰到脚手架或者模板也不会造成硬性磕碰损伤，底部的卸料门边缘设置了橡胶密封条，关闭状态下不会出现混凝土漏浆的问题，即使是坍落度较大的流态混凝土也可以实现密封存储。从结构建模的角度来看，该装置的所有铰接点都做了运动间隙仿真校核，液压油缸的行程与卸料门的开启角度做了匹配验证，全行程开启过程中不会出现结构干涉，箱体的焊接位置都预留了焊接收缩余量，实际生产加工时不需要二次调整尺寸就可以完成装配，吊点的位置经过重心仿真计算，即使料斗内的混凝土出现局部偏载，起吊时的倾斜角度也控制在安全范围内，不会出现物料倾翻的风险。
