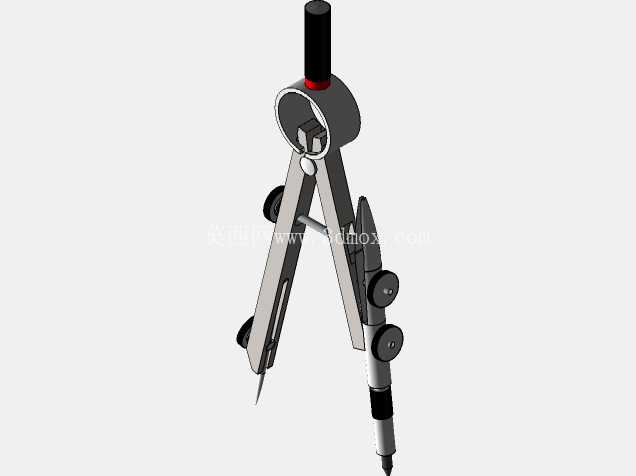

绘图用可调式圆规组件三维结构

　　在机械制图、工程绘图、钣金划线、教学实操等场景中，这类可调式圆规是基础且高频使用的手动绘图划线工具，区别于普通学生用简易圆规，工业级绘图圆规的结构设计更侧重划线精度、调节便利性与长期使用的结构稳定性，能够满足不同半径圆周、圆弧的绘制与金属板材划线作业需求。从结构组成来看，这套圆规组件包含两个可绕顶部枢轴转动的规脚，其中一个规脚末端安装硬质钢针，用于在纸面或工件表面定位圆心，作业时钢针垂直抵靠在定位点上，作为整个圆周绘制的旋转支点，钢针的伸出长度可通过尾部的调节旋钮微调，避免定位时扎入过深破坏工件表面，或是过浅导致定位偏移；另一个规脚末端可适配安装铅笔芯、鸭嘴笔或是划线钢尖，分别对应纸面绘图、墨线绘制、金属表面划线的不同作业需求，笔夹位置同样设置了锁紧结构，更换耗材后可快速锁紧，避免绘图过程中笔芯偏移导致圆弧尺寸超差。两个规脚的中部设置了带锁紧旋钮的调节连杆，通过转动顶部的微调螺杆，可以精确控制两个规脚的张开角度，从而实现绘制半径的精细调节，相比直接掰动规脚的调节方式，这种螺杆微调结构可以将半径调节精度控制在0.1mm级别，满足工程制图对圆弧尺寸的公差要求，调节到位后拧紧侧面的锁紧螺母，即可固定两个规脚的相对位置，避免旋转绘图过程中规脚受外力偏移，导致绘制的圆弧出现椭圆、尺寸偏差等问题。

　　规脚主体采用高强度合金钢材冲压成型，表面做了发黑防锈处理，既保证了规脚的结构刚性，长期使用不会出现弯折变形，也能避免车间环境下的锈蚀问题，延长工具使用寿命；顶部的握持位置设置了防滑滚花结构，作业时用拇指和食指捏住顶部枢轴位置，施加均匀的向下压力同时旋转规体，即可绘制出顺滑的圆周线条，握持部位的直径经过人体工学优化，长时间绘图作业也不会出现明显的手部疲劳。从安装与尺寸边界来看，这套圆规完全收拢时整体长度约160mm，最大可绘制半径为150mm的圆周，能够覆盖常规A3、A4工程图纸的绝大多数圆弧绘制需求，若需要绘制更大半径的圆弧，可在规脚末端加装延长接杆，拓展最大绘制半径至300mm，适配更大幅面的图纸或是大型板材的划线作业。

　　在实际结构设计过程中，需要重点关注几个配合面的公差控制：顶部枢轴的转动配合间隙需要控制在0.02mm以内，间隙过大会导致规脚转动时出现晃动，直接影响绘制圆弧的圆度，间隙过小则会导致转动卡滞，旋转绘图时不够顺滑；调节螺杆与螺母的配合需要选用细牙螺纹，既保证微调的精度，也能实现更好的锁紧效果，避免受振动后规脚自行移位；钢针与笔夹的安装孔需要与规脚本体保持同轴，两个规脚完全收拢时，钢针尖与笔尖端需要完全对齐，误差不超过0.05mm，否则绘制小半径圆周时会出现圆心偏移的问题。

　　这类工具除了常规的工程绘图场景外，在金工划线、皮具裁切、木工放样等领域也有广泛应用，不同场景下只需要更换末端的作业头即可适配：金工划线时换装硬质合金划线尖，可以在钢材、铝材表面划出清晰的加工基准线；皮具加工时换装裁切刀片，可以直接在皮革上裁切出圆形的皮料部件；木工放样时换装铅笔头，即可在木材表面标记出圆弧加工轮廓。在三维建模过程中，需要重点还原各个活动部件的运动关系，包括规脚绕枢轴的转动行程、调节螺杆的转动范围、各个锁紧旋钮的装配位置，确保模型可以完整模拟实际的调节动作，同时各个零件的壁厚、倒角细节都需要符合实际冲压加工的工艺要求，避免出现无法加工的薄壁、锐角结构，保证模型的工程实用性。
