SiegX2小型磨床燕尾槽基座铸造结构

在桌面级小型加工设备的研发与改装场景中，这类带燕尾槽的研磨基座铸件，是搭建迷你加工单元的核心承载基础件，主要适配Sieg X2系列小型磨床的改装与组装需求，也可作为DIY迷你工厂组件的通用安装基座使用。从实际加工场景来看，这类小型铸件多用于个人工坊、教学实训场景的小型零件研磨工序，承担磨头组件、进给滑台的承载与导向功能，区别于大型工业磨床的厚重铸件，这类迷你基座的设计更侧重紧凑性与安装适配性，在有限的桌面空间内完成基础研磨加工的承载需求。

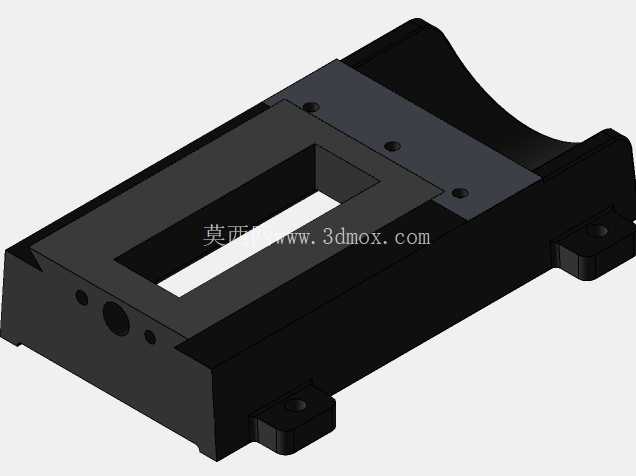

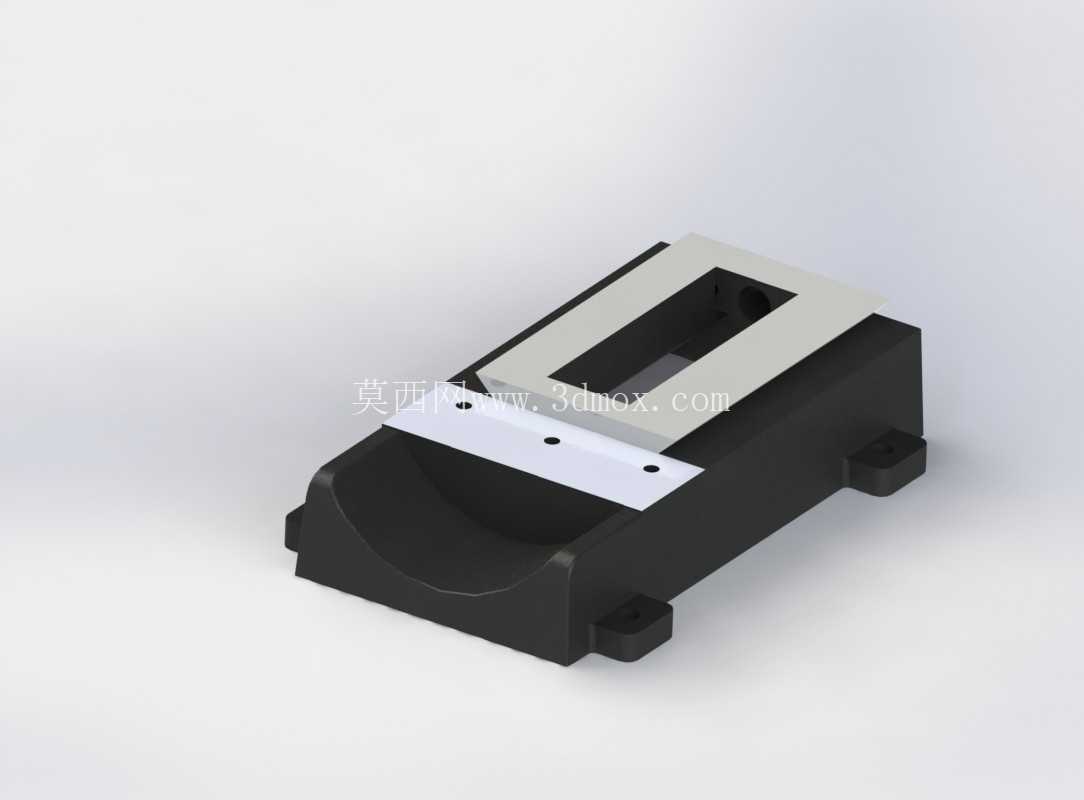

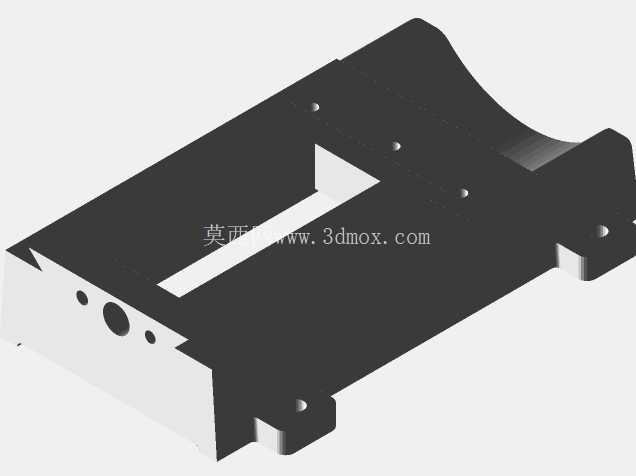

从结构设计思路来看，基座主体采用一体式铸造成型，底部预留四个带安装孔的凸台支脚，可直接通过螺栓固定在工作台面或者设备机架上，安装孔位的间距经过适配性设计，既可以匹配原厂Sieg X2磨床的机架安装位，也能兼容多数DIY迷你机床的通用安装孔距，不需要额外进行打孔改装就能完成固定。基座上部的燕尾槽结构是核心功能部位，槽体的导向面经过铸造后的余量预留设计，后续经过铣削、刮研工序后可实现与滑台的精准配合，保证滑台进给过程中的直线度，避免研磨过程中出现进给偏差影响零件加工精度。基座前部的弧形收腰结构并非单纯的造型设计，一方面是为了减少铸件整体重量，降低桌面安装的承重要求，另一方面弧形结构可以避让加工过程中操作人员的手部操作空间，在小型零件装夹、磨头调整时不会出现结构干涉。

从功能特性来看，铸件的材质选用常规灰铸铁材质，具备良好的减震性能，在研磨加工过程中可以吸收磨头高速运转产生的震动，避免震动传导到被加工零件表面影响研磨光洁度，这也是铸造基座相比型材拼接基座的核心优势，灰铸铁的阻尼特性可以有效降低加工过程中的共振问题。基座上部的平面区域预留了多个螺栓安装孔，可用于固定磨头安装座、工件夹持台或者进给丝杆组件，孔位的布局兼顾了原厂配件安装与DIY改装的需求，不同功能的组件都能找到对应的安装位置，不需要额外在铸件上钻孔攻丝，降低了改装的加工难度。燕尾槽的截面尺寸经过标准化设计，可适配市面上多数小型机床的通用滑台配件，用户在进行设备改装时不需要单独定制滑台，直接采购标准件就能完成装配，大幅降低了迷你机床的搭建成本。

从安装边界与尺寸适配来看，基座整体轮廓尺寸控制在桌面设备的合理范围内，长度方向不超过200mm，宽度方向不超过120mm，整体高度不超过60mm，占用的桌面空间极小，即使是狭小的个人工作台也能轻松放置。底部支脚的安装孔位采用对称布局，四个支脚的支撑面经过平面度预留设计，安装时只需要调整工作台的水平度就能保证基座的安装基准，不需要额外进行支撑面的刮研处理。燕尾槽的导向长度覆盖了基座上部的主要工作区域，滑台的有效行程可以满足小型零件的研磨加工需求，针对长度不超过100mm的小型五金零件、模型零件的研磨作业都能适配。铸件的壁厚设计经过受力校核，在承载磨头组件与工件重量的前提下尽可能减小壁厚，既控制了整体重量，也保证了结构刚性，在研磨进给过程中不会出现基座形变影响加工精度的问题。

在实际应用中，这类铸造基座不仅可以用于小型磨床的组装，还可以作为小型车床、迷你铣床的改装基座使用，只需要更换上部的功能组件就能实现不同的加工功能，是搭建模块化迷你加工单元的基础通用件。燕尾槽的导向结构相比直线导轨的结构更适合小型铸造基座，一方面燕尾槽与基座一体铸造成型，不需要额外安装导轨零件，减少了装配误差累积，另一方面燕尾槽的导向结构具备更好的刚性，在承受研磨过程中的径向切削力时不会出现导轨偏移的问题，更适合小型设备的重载加工场景。基座后部的凸起挡边结构可以阻挡研磨过程中产生的磨屑飞溅，避免磨屑掉落到燕尾槽的导向面内加剧滑台磨损，日常维护时只需要清理挡边前部的磨屑即可，降低了设备的维护难度。
