机加工用腹板开槽直角靠板工装

在常规机械加工车间的工位布局里，这类直角开槽靠板属于出镜率极高的通用工装，不管是普通铣床、加工中心的工位，还是划线平台、三坐标检测工位，都能看到它的应用场景。很多车间在加工异形件、焊接结构件时，往往会因为工件没有规整的定位基准面，出现装夹找正耗时久、重复定位精度差的问题，这类靠板的核心作用，就是为工件提供稳定的垂直基准，把原本需要反复打表找正的垂直面定位步骤，简化为靠紧贴合即可完成的操作，大幅压缩单件装夹的辅助时间。

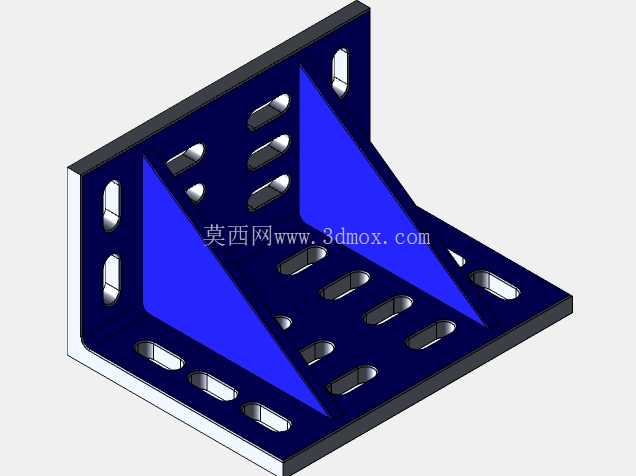

从结构设计逻辑来看，这款靠板采用L型整体式结构，两个互相垂直的工作平面经过精加工处理，平面度、垂直度公差控制在IT7级以内，能够满足绝大多数常规机加工、检测工序的基准精度要求。腹板位置做了等距排布的长圆孔开槽设计，一方面是在保证整体结构刚性的前提下，尽可能降低工装自身重量，方便操作人员在不同工位间挪动转移，另一方面这些长圆孔可以作为T型螺栓的穿装通道，配合工作台面的T型槽，能够快速完成靠板自身在机床工作台、划线平台上的固定，不需要额外制作转接压块，适配不同槽距的工作台安装需求。垂直立板和水平底板上的开槽采用统一的孔距规格，不管是穿装螺栓压紧工件，还是配合快速夹钳实现工件的快速夹紧，都能灵活调整装夹位置，不会因为孔位固定出现工件无法压紧的问题。

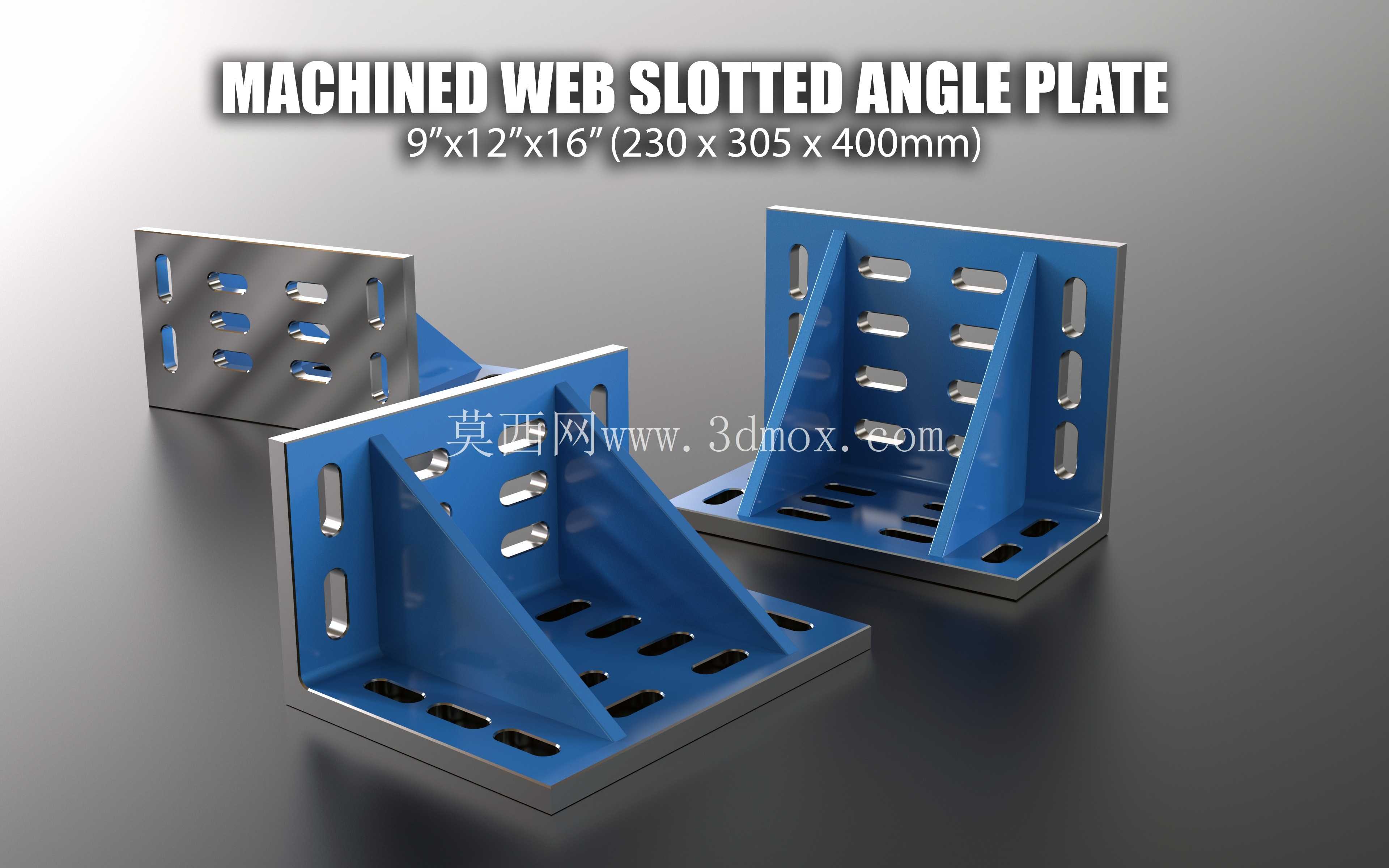

这款靠板的外形尺寸覆盖了常规中小型工件的装夹需求，垂直方向的有效定位高度、水平方向的支撑宽度，能够适配绝大多数长度在四百毫米以内的结构件、板类零件、焊接组件的定位装夹，安装时只需要保证靠板底面与工作台面完全贴合，通过穿入底板长槽的T型螺栓锁紧即可，不需要额外调整靠板的垂直精度，因为靠板两个工作面的垂直度在出厂前已经完成精密加工和校验，只要安装基面平整，就能直接获得可靠的垂直定位基准。

和传统的实心直角靠板相比，开槽腹板的设计还有一个很实用的优势，就是加工过程中产生的铁屑、切削液不会在靠板的拐角位置堆积，清理工位的时候，压缩空气可以直接通过开槽位置把残留的切屑吹走，不会因为切屑垫在靠板和工件之间，导致定位出现偏差。在焊接工位使用时，焊接产生的焊渣也可以通过开槽位置掉落，不会积存在工装表面影响后续工件的定位精度。很多一线操作人员在做批量工件加工时，会把两个同规格的靠板配合使用，分别固定在工作台的两个位置，实现长条形工件的两端同步定位，进一步提升装夹的稳定性，避免长工件装夹时出现的偏摆问题。

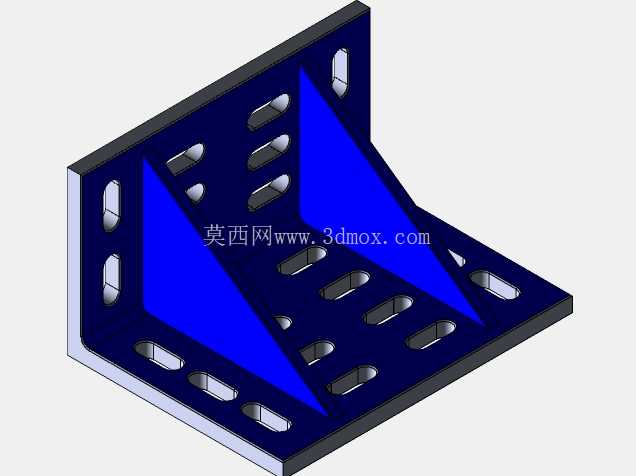

在三维建模过程中，这类工装的建模重点除了要保证两个工作面的垂直精度、各个开槽的位置度之外，还要特别注意所有开槽的棱边做倒角处理，避免操作人员挪动工装时被锋利的棱边划伤，同时也能避免工件靠紧定位时，棱边的毛刺刮伤工件的已加工表面。腹板和两个工作面的连接位置做了圆弧过渡处理，避免应力集中导致工装在长期受夹紧力的情况下出现变形，延长工装的使用寿命。整体结构没有多余的复杂特征，加工工艺性好，不管是采用铸件毛坯经过铣磨加工成型，还是采用厚钢板焊接后去应力再精加工，都能很方便地制作出来，适合车间根据自身的工件尺寸需求做同系列不同规格的衍生设计。
