双轮同步带传动连接结构设计

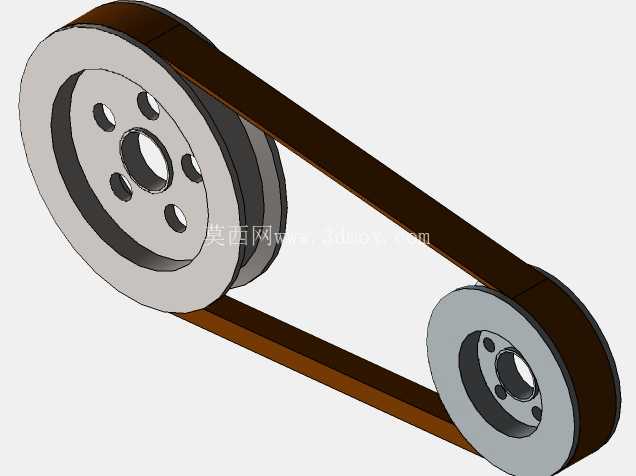

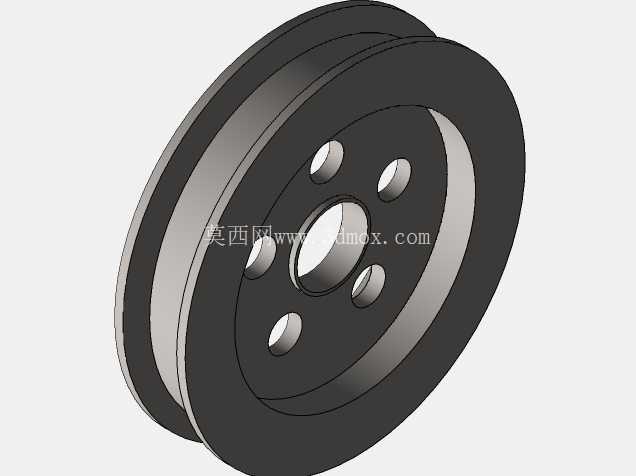

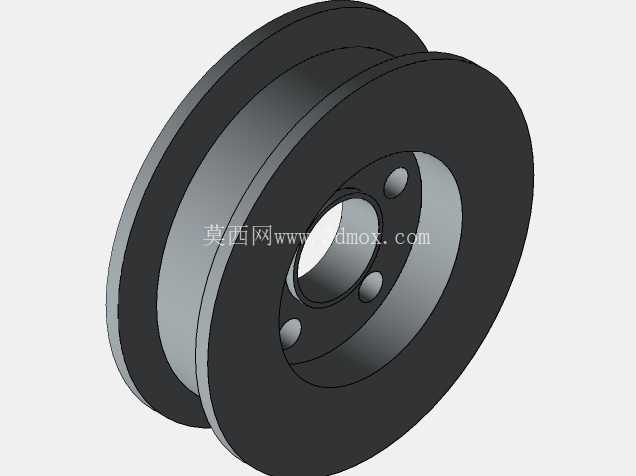

　　在轻工输送、小型机床进给、自动化分拣线这类对传动平稳性有要求的场景里，带传动连接结构是应用频次极高的动力传递单元，这套双轮带连接结构的建模，完全围绕实际装配中的公差匹配、运行干涉规避来搭建，没有做脱离生产实际的理想化简化。日常做设备改型时经常碰到这类需求：原设备的电机输出端和执行端轴距固定，既要保证传动比稳定不打滑，又要避免张紧力过大压弯输出轴，这套结构的建模过程里，首先把两个带轮的安装基准面做了同轴度约束的预留，带轮的轮缘槽型完全匹配配套平带的截面尺寸，轮辐上的减重孔不是随便画的圆形通孔，每个孔的位置都避开了键槽的应力集中区，就算是长期承受交变载荷，也不会在孔边出现疲劳裂纹。

　　很多新手建模时容易忽略带的张紧余量，直接把带长算成两轮中心距对应的理论周长，实际装的时候根本套不上去，或者硬套上去张紧力超标，这套结构里带的长度预留了合理的安装余量，同时带的弯曲半径完全符合橡胶平带的最小弯曲半径要求，不会因为长期小半径弯折出现带体分层开裂。从安装边界来看，两个带轮的轴孔直径、键槽宽度都按照常用的电机输出轴、从动辊轴的标准尺寸做了匹配，安装时不需要额外扩孔或者配做键槽，带轮的端面和安装基准面的贴合预留了垫片调整空间，要是运行一段时间带出现松弛，不用挪动电机或者从动轮的安装位置，通过调整垫片厚度就能微调中心距实现张紧。

　　实际运行过程中，这套结构的传动噪声比齿轮传动低很多，不需要额外做密封润滑，日常维护只需要定期检查带的张紧度和磨损情况就行，适合用在不允许润滑油污染的食品包装、纺织输送这类场景。建模时特意把带和带轮的接触区域做了贴合度校验，没有出现带体嵌入轮槽或者悬空的情况，带轮的轮缘做了微小的中高处理，就算运行中带出现轻微的轴向窜动，也不会出现掉带的故障。很多人觉得带传动结构简单，随便画两个轮子套个圈就行，真到实际生产里就会发现，轮槽的角度偏差、带的长度公差、两轮的平行度误差，任何一个细节没考虑到，都会导致带的使用寿命骤减，甚至出现传动失效。

　　这套结构里两个带轮的安装端面做了平行度约束的参考基准，装配时只要用百分表打一下两个轮的端面跳动，就能快速校准平行度，不需要反复调整位置。另外带轮的轮毂长度也做了合理匹配，既不会因为轮毂太短导致轴的配合面压溃，也不会因为轮毂太长浪费安装空间，整个传动单元的外轮廓尺寸紧凑，能适配设备内部狭小的安装空间，就算是在现有设备上做传动系统改造，也不需要大幅改动原有的机架结构。
