72度成型槽加工专用铣刀结构设计

　　在金属切削加工的工序排布里，成型铣刀的应用往往集中在批量零件的特定轮廓加工场景，尤其是需要保证槽型角度一致性、轮廓度公差的工序，相比通用立铣刀逐层走刀铣削的方式，成型铣刀可以一次走刀完成目标轮廓加工，大幅减少走刀路径长度，降低多次走刀带来的接刀痕、角度偏差问题，在压铸模具、冲压模具的型腔槽加工，以及机械零件的定位槽、密封槽加工工序中应用十分广泛。这款72度成型铣刀的核心切削角度设定为72度，主要针对槽壁夹角为72度的特定槽型加工需求，这类槽型常见于模具的滑块锁紧槽、零件的定位卡接槽结构中，加工时刀具的成型切削刃可以直接贴合槽的两个侧壁与槽底过渡区域，一次进给即可完成整个槽型的粗精加工，不需要后续额外的角度修整工序。

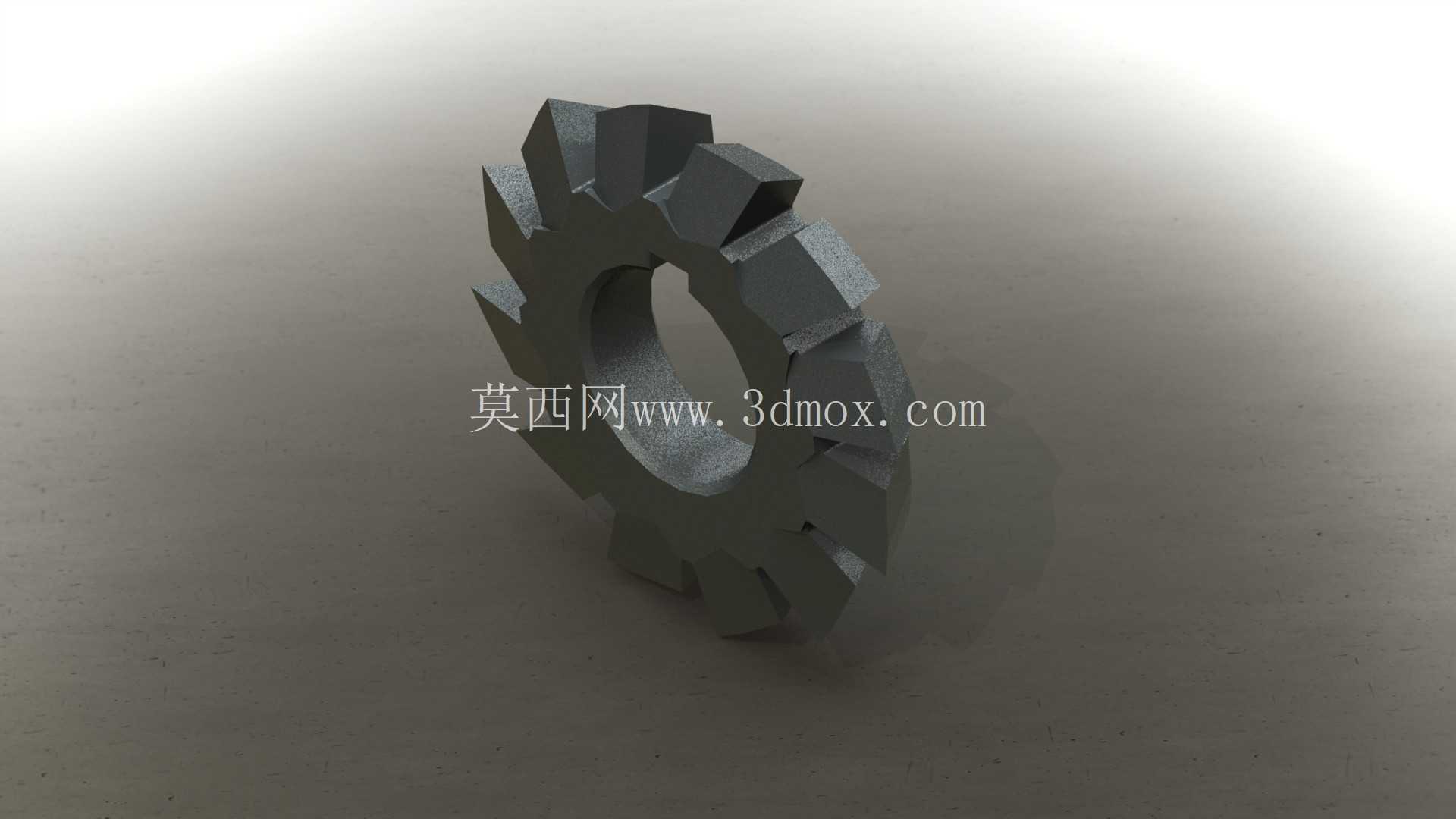

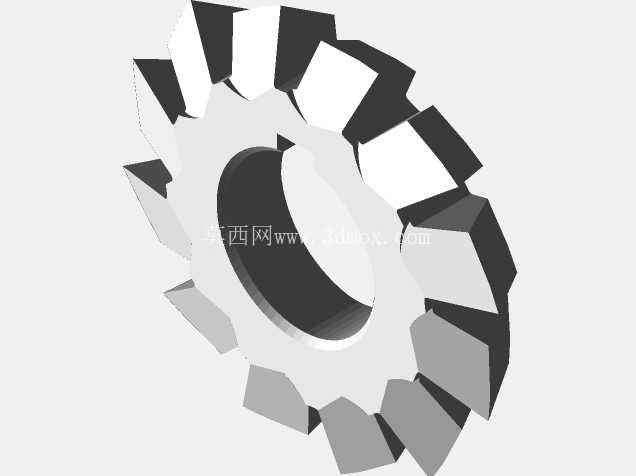

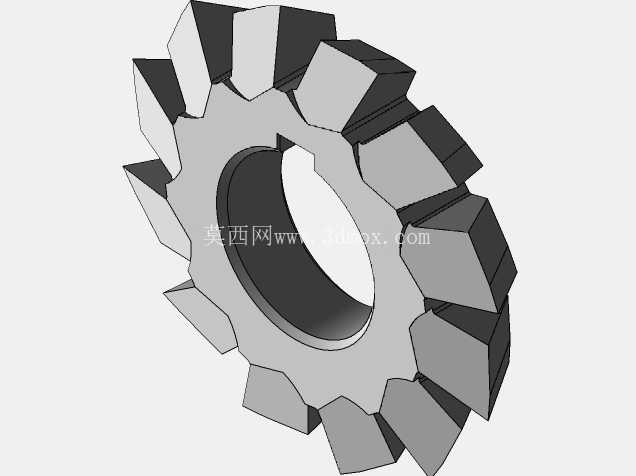

　　从结构设计来看，这款铣刀采用整体盘式结构，中心设置标准安装孔，可适配卧式铣床、加工中心的刀杆安装，安装孔的公差按照H7级精度设计，保证刀具安装后的径向跳动控制在0.02mm以内，避免切削过程中出现振纹、刃口崩损的问题。刀具周向均匀分布12个切削齿，每个刀齿的前角按照加工钢材的特性设定为8度，兼顾切削锋利度与刃口强度，后角设定为6度，减少后刀面与已加工表面的摩擦，降低加工表面粗糙度值。刀齿的成型刃部经过轮廓精度修磨，刃口的角度公差控制在±0.5分以内，保证加工出的槽型角度偏差不超过设计允许范围，满足模具零件、精密机械零件的槽型加工精度要求。

　　在实际加工应用中，这款铣刀的切削参数需要根据加工材料进行适配，加工45号钢等常规结构钢时，切削线速度可设定在25-35m/min，每齿进给量控制在0.08-0.12mm/z，加工时需要配合充足的切削液冲淋，避免切屑粘黏在成型刃口上，影响槽型表面质量。针对模具钢等硬度较高的材料加工，需要适当降低切削线速度与进给量，同时可以对刃口进行0.05mm左右的倒棱处理，提升刃口抗冲击性能，避免断续切削过程中出现崩刃问题。刀具的外形尺寸设计充分考虑了常规加工场景的安装边界，外径设定适配常见的槽深加工需求，刀体厚度与成型刃的宽度匹配目标槽的宽度尺寸，安装时刀杆的悬伸长度控制在刀具外径的1.5倍以内，保证切削过程中的刚性，减少让刀带来的槽型尺寸偏差。在模具制造车间的实际加工场景中，这类成型铣刀往往用于批量工序的加工，比如压铸模具的抽芯机构滑槽、冲压模具的导板定位槽，这类槽型的角度一致性直接影响后续模具装配的配合精度，使用成型铣刀加工可以有效保证同批次零件的槽型尺寸统一，减少后续钳工修配的工作量，缩短模具制造周期。相比使用通用角度头或者五轴机床摆角加工的方式，采用专用成型铣刀在普通三轴机床上即可完成72度槽型的加工，不需要额外的设备投入，也降低了五轴编程的复杂度，对于中小模具加工厂来说是性价比更高的加工方案。

　　设计这类成型铣刀时，需要重点考虑刀齿的排屑空间，因为成型铣削的切削宽度大，单位时间内的金属去除率高，如果排屑槽设计过窄，很容易出现切屑堵塞在刀齿之间的问题，刮伤已加工表面，甚至挤崩刃口，这款铣刀的排屑槽采用圆弧过渡设计，槽深按照切削截面积的1.5倍设定，保证切屑可以顺利排出，同时排屑槽的抛光处理可以减少切屑与槽壁的摩擦，提升排屑顺畅度。另外，刀齿的分布采用等齿距设计，保证切削过程中的受力均匀，避免周期性振动带来的加工表面波纹度问题，刀具的两端面设置有定位止口，安装时可以与刀杆的定位端面紧密贴合，保证刀具的端面跳动符合加工要求，避免加工出的槽出现侧壁倾斜、槽底不平的问题。在刀具的使用维护方面，当刃口出现磨损量达到0.2mm时，需要及时进行刃磨，刃磨时只需要修磨后刀面，保证成型刃的轮廓角度不发生变化，刃磨后需要对刃口进行钝化处理，去除刃磨产生的毛刺，提升刃口的使用寿命。这款成型铣刀的设计充分贴合了实际加工中的槽型加工需求，从安装定位、切削参数适配、排屑设计、刃口强度等多个维度考虑了现场加工的实际问题，能够稳定完成72度夹角槽的加工任务，保证加工精度与加工效率的平衡。
