全规格系列软管卡箍紧固组件三维设计

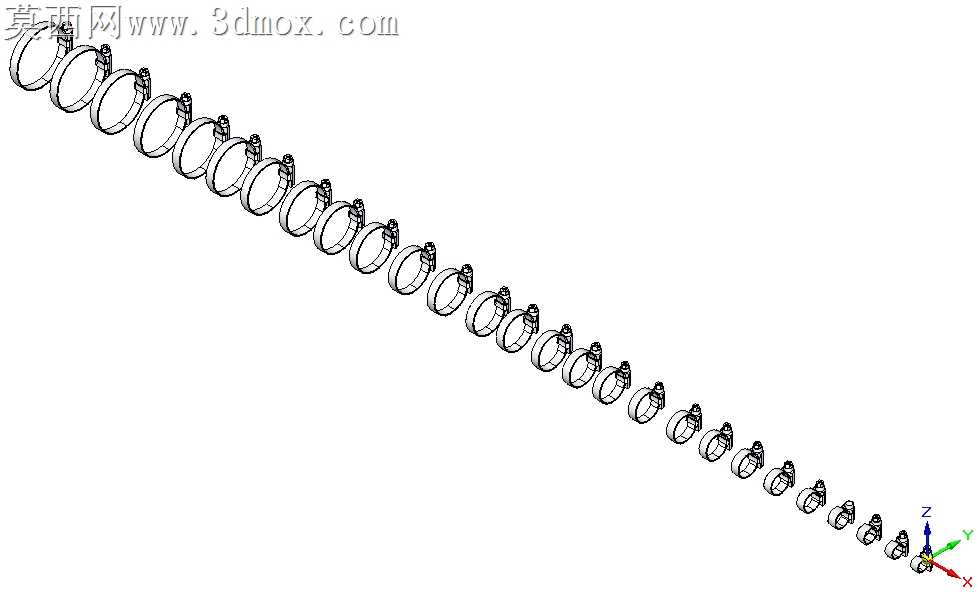

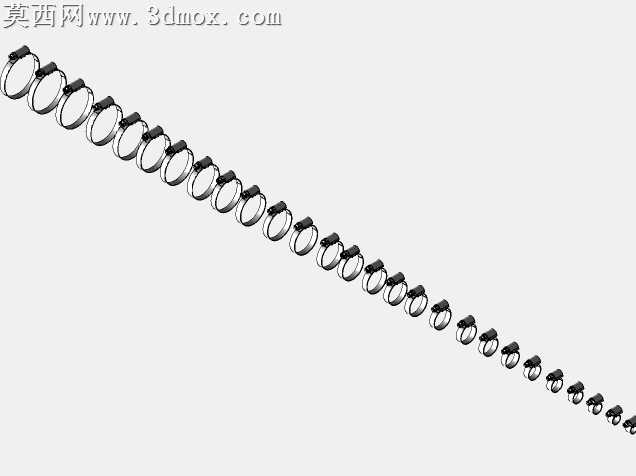

本套三维模型覆盖直径12-64mm全尺寸段的软管卡箍产品，建模过程采用参数化设计逻辑，以单款卡箍的基础结构为建模原点，通过全局变量驱动卡箍钢带的弯曲直径、钢带厚度、锁扣结构尺寸、调节螺杆行程等核心参数，快速衍生出全系列不同规格的卡箍模型，保证同系列产品结构特征的统一性，同时大幅提升系列化建模的效率。建模阶段首先绘制卡箍钢带的环形弯曲路径，通过扫描特征生成钢带主体，针对钢带边缘做倒圆角处理还原真实产品的去毛刺工艺细节，避免锐边结构；锁扣部位采用多实体建模方式分别构建锁座、调节蜗杆、紧固卡扣等独立零件，再通过装配约束完成组合，还原卡箍的蜗杆传动调节结构，清晰呈现卡箍通过旋转蜗杆收紧钢带、抱紧软管的动作逻辑。材质与渲染环节，钢带主体赋予哑光镀锌钢材材质，调整金属粗糙度参数模拟五金冲压件的细微磨砂质感，锁扣的塑料调节部位赋予黑色尼龙材质，添加轻微的塑料光泽度区分金属与非金属部件，场景内采用三点布光方案，主光源从斜上方投射突出卡箍的环形轮廓与结构层次，辅光源补光弱化结构暗部的死黑区域，背景采用浅灰色中性背景突出产品主体，渲染输出的预览图可清晰展示每一款卡箍的结构细节。整套模型完整还原了软管卡箍的实际结构特征，所有尺寸参数匹配行业通用的软管卡箍规格标准，可直接用于管路系统的装配模拟、产品选型展示、紧固件配套设计参考，也可作为五金类产品渲染展示的素材使用，模型结构严谨无破面，各部件的装配关系符合实际产品的装配逻辑，能够直观呈现软管卡箍的紧固原理与结构特点。
